编码器A相B相Z相的定义

313 篇文章 ¥239.90 ¥399.90
88 篇文章 ¥99.90 ¥299.90
编码器的A相、B相、Z相与电机的U/V/W相无关,A、B相通常为正交脉冲信号,Z相为零位脉冲,用于确定零位置。A相和B相的相位差90°用于判断旋转方向,而Z相在编码器每转一圈时输出一个脉冲,可用于定位。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

编码器的信号又A相、B相、Z相的定义,这个和电机的ABC相的没有关系,本文介绍编码器A相、B相、Z相的概念。

  1. 编码器A相B相Z相的概念
    谓U相、V相、W相是指的电机的主电源的三相交流供电,与编码器没有任何关系。“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念,前者是编码器的通道输出信号;后者是交流电机的三相主回路供电。
    而编码器的A相、B相、Z相信号中,A、B两个通道的信号一般是正交(即互差90°)脉冲信号;而Z相是零脉冲信号。详细来说,就是一般编码器输出信号除A、B两相(A、B两通道的信号序列相位差为90度)外,每转一圈还输出一个零位脉冲Z。

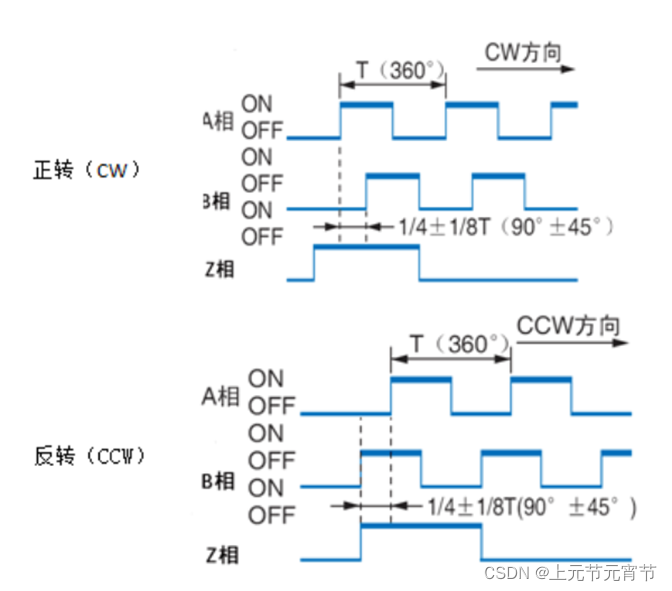

    当主轴以顺时针方向旋转时,输出脉冲A通道信号位于B通道之前;当主轴逆时针旋转时,A通道信号则位于B通道之后。从而由此判断主轴是正转还是反转。
    另外,编码器每旋转一周发一个脉冲,称之为零位脉冲或标识脉冲(即Z相信号),零位脉冲用于决定零位置或标识位置。要准确测量零位脉冲,不论旋转方向,零位脉冲均被作为两个通道的高位组合输出。由于通道之间的相位差的存在,零位脉冲仅为脉冲长度的一半。
    在这里插入图片描述
