android特性之CoordinatorLayout用法探析实例

当我在AS上新建一个module时，系统默认的最外层布局不再是我们熟悉的五大布局中的一种，而是一个全新的布局：CoordinatorLayout。它是Material风格的重要组件, 作为布局的顶层控件，协调(Coordinate)其他组件, 实现联动。

下面来看一个最简单的例子，CoordinatorLayout与 FloatingActionButton的使用，它可以使浮动按钮上下移动，为Snackbar流出空间来展示。

定义的布局文件如下：
<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:fitsSystemWindows="true"
    tools:context="com.lingyun.coordinatorlayoutdemo.MainActivity">
    <android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|end"
        android:layout_margin="@dimen/fab_margin"
        android:src="@android:drawable/ic_dialog_email" />

</android.support.design.widget.CoordinatorLayout>

代码就很简单了，如下：

        FloatingActionButton fab = (FloatingActionButton) findViewById(R.id.fab);
        fab.setOnClickListener(new View.OnClickListener() {
            @Override
            public void onClick(View view) {
                Snackbar.make(view, "Replace with your own action", Snackbar.LENGTH_LONG)
                        .setAction("Action", null).show();
            }
        });

    }

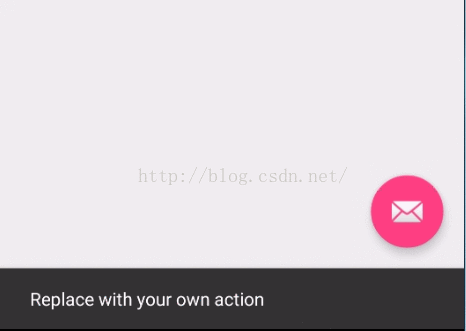

就是通过findViewById获取FloatingActionButton，设置点击事件，在onclick中让Snackbar显示一下即可。那么，效果图就像下面展示的莪一样：

接下来看一个高级点的效果，就是标题栏，也就是ToolBar的扩展与收缩效果。要想要ToolBar响应滚动事件，这里我们需要用到一个控件：AppBarLayout，这个控件必须作为CoordinatorLayout的直接子View，才会响应滚动事件。首先因为我们的TooBar是需要响应滚动的视图，所以需要为其配置一个属性：layout_scrollFlags。然后呢，我们需要定义一下AppBarLayout与滚动视图(如RecyclerView，NestedScrollView等可以支持嵌套滚动的控件)supportlibrary包含了一个特殊的字符串资源@string/appbar_scrolling_view_behavior，它和AppBarLayout.ScrollingViewBehavior相匹配，用来通知AppBarLayout 这个特殊的view何时发生了滚动事件，这个behavior需要设置在触发事件（滚动）的view之上。最终layout布局如下：

主布局（activity_main.xml）：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.CoordinatorLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <include layout="@layout/appbar_main"/>

    <include layout="@layout/content_main" />

    <android.support.design.widget.FloatingActionButton
        android:id="@+id/fab"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_gravity="bottom|end"
        android:layout_margin="@dimen/fab_margin"
        android:src="@android:drawable/ic_dialog_email" />

</android.support.design.widget.CoordinatorLayout>

appbar_main.xml布局：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.AppBarLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

    <android.support.v7.widget.Toolbar
        android:id="@+id/toolbar"
        android:layout_width="match_parent"
        android:layout_height="?attr/actionBarSize"
        app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
        android:background="?attr/colorPrimary"
        app:layout_scrollFlags="scroll|enterAlways"/>

</android.support.design.widget.AppBarLayout>

content_main.xml布局：

<?xml version="1.0" encoding="utf-8"?>
<android.support.v4.widget.NestedScrollView
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    app:layout_behavior="@string/appbar_scrolling_view_behavior">

    <TextView
        android:layout_width="match_parent"
        android:layout_height="match_parent"
        android:gravity="center"
        android:text="你是谁？你从哪里来？你到哪里去？"/>
</android.support.v4.widget.NestedScrollView>

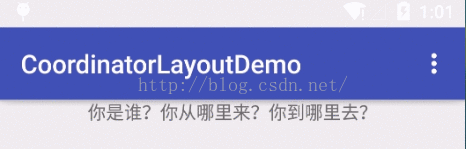

效果图如下：

通过效果显示，当视图在滚动的时候，ToolBar滚出了屏幕，为内容区域留出了更大空间。其中控制ToolBar是否可以滚出屏幕的属性是由app:layout_scrollFlags="scroll|enterAlways"。来说一下这个属性，要想滚出屏幕 layout_scrollFlags必须设置scrll这个flag。剩下的几个flag解释如下：

enterAlways:只要滚动视图向下滚动，view就会显示出来。

enterAlwaysCollapsed: 顾名思义，这个flag定义的是何时进入（已经消失之后何时再次显示）。假设你定义了一个最小高度（minHeight）同时enterAlways也定义了，那么view将在到达这个最小高度的时候开始显示，并且从这个时候开始慢慢展开，当滚动到顶部的时候展开完。

exitUntilCollapsed: 同样顾名思义，这个flag时定义何时退出，当你定义了一个minHeight，这个view将在滚动到达这个最小高度的时候消失。

下面来通过flag为exitUntilCollapsed时，来实现Toolbar的折叠显示的效果。这个时候呢，我们把Toolbar直接放在CollapsingToolbarLayout下，先修改appbar_main.xml布局如下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.AppBarLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

    <android.support.design.widget.CollapsingToolbarLayout
        android:layout_width="match_parent"
        android:layout_height="248dp"
        app:expandedTitleMarginEnd="10dp"
        app:expandedTitleMarginStart="10dp"
        app:layout_scrollFlags="scroll|exitUntilCollapsed">

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
            android:background="?attr/colorPrimary"
            app:layout_collapseMode="pin"/>

    </android.support.design.widget.CollapsingToolbarLayout>

</android.support.design.widget.AppBarLayout>

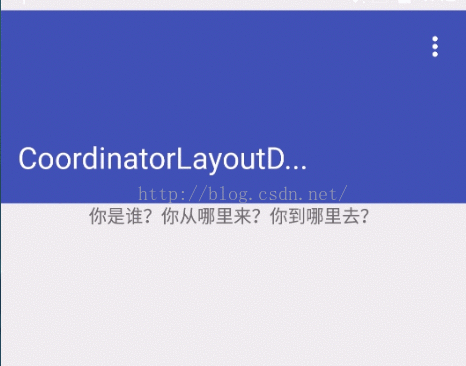

效果图：

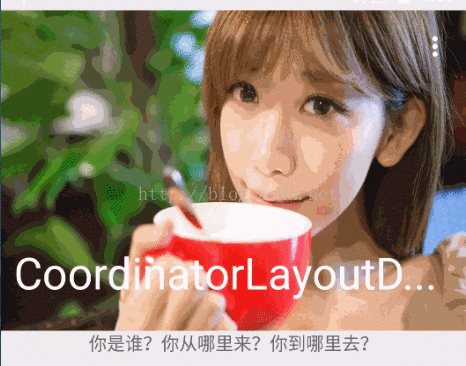

下面再来看一个更好玩高级的效果，实现滑动的时候差生视觉差的感觉。先看效果图：

先appbar_main.xml的布局如下：

<?xml version="1.0" encoding="utf-8"?>
<android.support.design.widget.AppBarLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:theme="@style/ThemeOverlay.AppCompat.Dark.ActionBar">

    <android.support.design.widget.CollapsingToolbarLayout
        android:layout_width="match_parent"
        android:layout_height="248dp"
        app:expandedTitleMarginEnd="10dp"
        app:expandedTitleMarginStart="10dp"
        app:contentScrim="?attr/colorPrimary"
        app:layout_scrollFlags="scroll|exitUntilCollapsed">

        <ImageView
            android:layout_width="match_parent"
            android:layout_height="match_parent"
            android:scaleType="centerCrop"
            app:layout_collapseMode="parallax"
            android:background="@drawable/bg"/>

        <android.support.v7.widget.Toolbar
            android:id="@+id/toolbar"
            android:layout_width="match_parent"
            android:layout_height="?attr/actionBarSize"
            app:popupTheme="@style/ThemeOverlay.AppCompat.Light"
            app:layout_collapseMode="pin"/>

    </android.support.design.widget.CollapsingToolbarLayout>

</android.support.design.widget.AppBarLayout>

实现视觉差的属性主要来自于app:layout_collapseMode="parallax",这个flag代表的是视差模式，即在折叠的时候会有视差折叠的效果，而“pin”，固定模式，就是在折叠的最后固定在最顶端。

上面说了那么多，其实这些效果的实现都离不开一个东西，那就是Behavior。CoordinatorLayout的工作原理是搜索定义了CoordinatorLayout Behavior 的子view，不管是通过在xml中使用app:layout_behavior标签还是通过在代码中对view类使用@DefaultBehavior修饰符来添加注解。当滚动发生的时候，CoordinatorLayout会尝试触发那些声明了依赖的子view。要自己定义CoordinatorLayout Behavior，你需要实现layoutDependsOn() 和onDependentViewChanged()两个方法。

综上，差不就是CoordinatorLayout 的实现各种效果了。

下节：CoordinatorLayout高级用法-自定义Behavior
