2.2 逻辑代数中的三种基本运算

 学习建议：

1. 理解运算符的含义：首先，我们需要理解每个逻辑运算符的含义。例如，“与”运算符表示两个输入信号同时为真时输出为真，而“或”运算符表示两个输入信号中至少一个为真时输出为真。

2. 练习运算符的应用：然后，我们需要通过做练习题来熟悉运算符的应用。这可以帮助他们熟悉运算符，并学会如何将它们应用于实际问题。

3. 掌握逻辑运算的组合方式：最后，我需要学会如何将不同的逻辑运算符组合在一起。例如，我们需要学会如何使用“与”和“或”运算符来构建更复杂的逻辑表达式，以便实现所需的逻辑功能。

在学习逻辑代数时，建议我们积极参与课堂和实验室活动，这样可以帮助我们更好地理解课程内容并巩固所学知识。同时，还可以使用相关的在线资源和参考书籍，以加深对逻辑代数的理解。

学习目标：

1. 理解逻辑代数中的三种基本运算（与、或、非）及其运算规则。
2. 熟悉逻辑代数符号表示法和真值表的使用方法。
3. 能够应用逻辑代数的基本运算解决实际问题。
4. 掌握逻辑代数的基本定理和演算法，并能够使用它们简化和优化逻辑表达式。
5. 熟练使用逻辑代数工具和软件，如 LogicWorks、Logisim 等。

以上学习目标是具有挑战性的，但也是实现可能的。在学习逻辑代数的基本运算方面，需要付出不断的努力和练习，同时，还可以结合相关的课程、实验、教材和资源进行学习。

 2.2 我的理解：

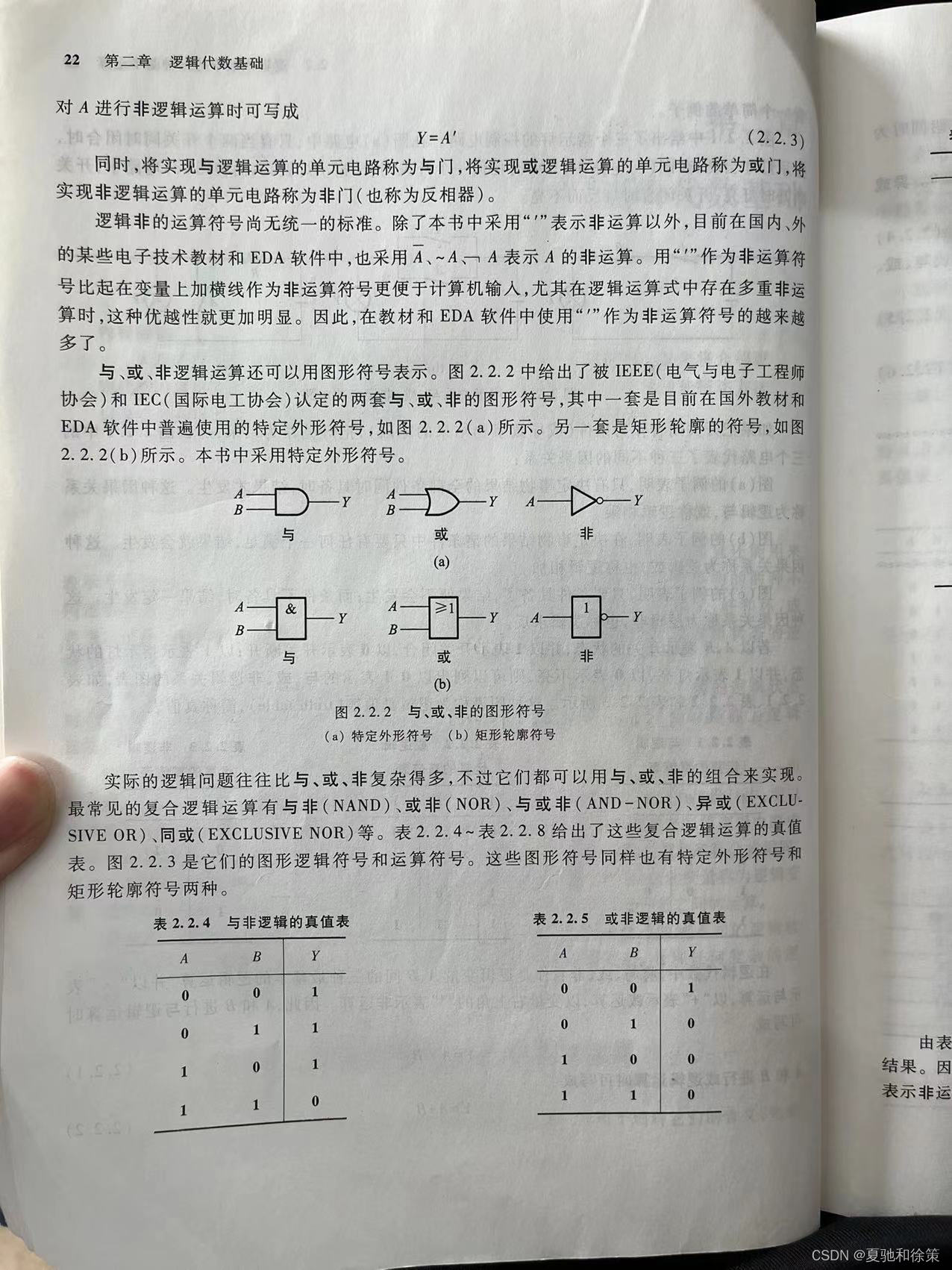

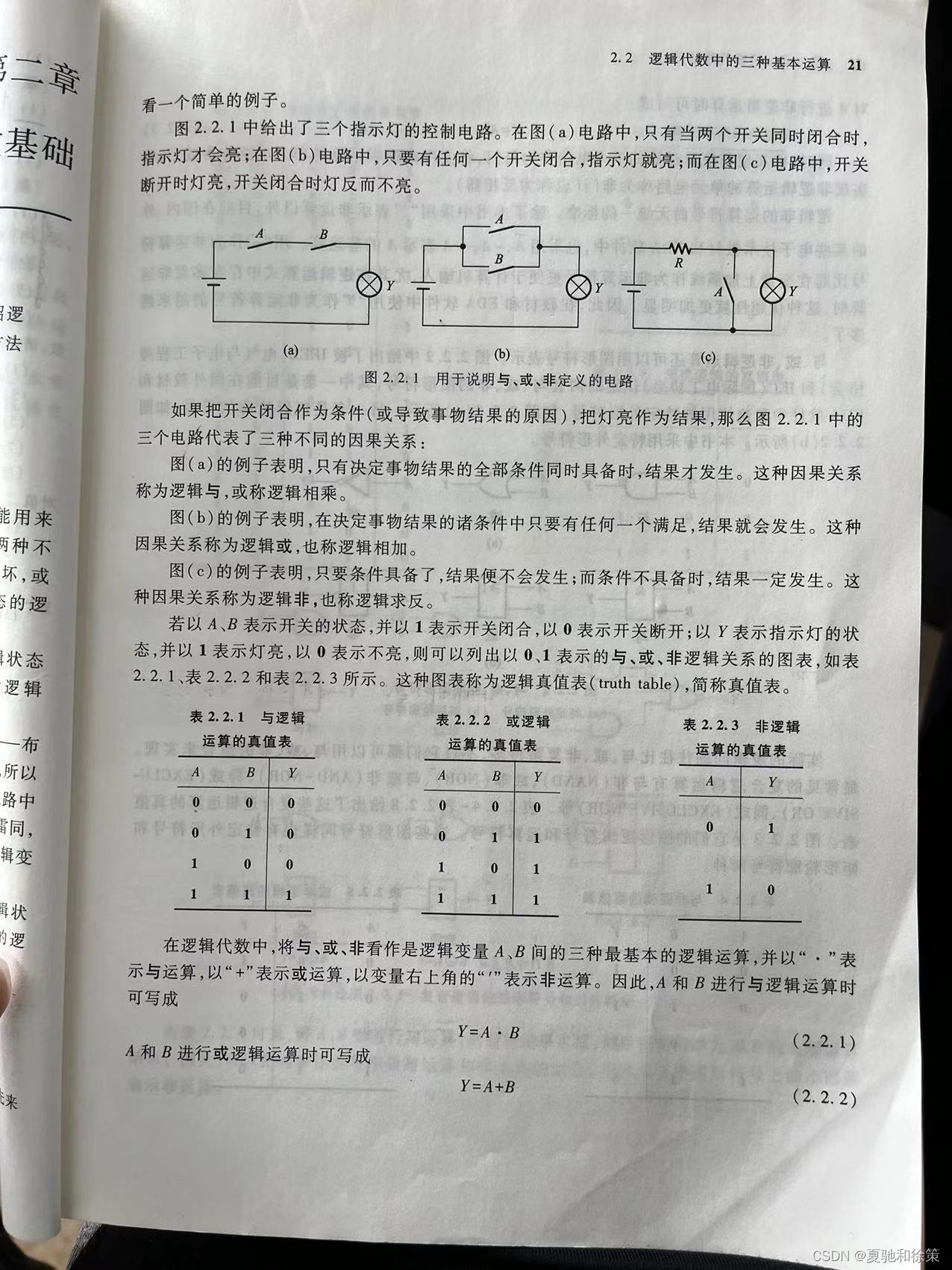

当涉及到逻辑电路和数字电子技术时，逻辑代数的三种基本运算是与（AND）、或（OR）和非（NOT）。以下是每种运算的详细解释：

1. 与运算（AND）：与运算是指将两个输入信号进行比较，并输出一个结果。当且仅当两个输入信号都为真时，输出结果才为真，否则输出结果为假。在逻辑代数中，与运算通常用符号“∧”表示。

2. 或运算（OR）：或运算也是将两个输入信号进行比较，并输出一个结果。当两个输入信号中至少有一个为真时，输出结果为真，否则输出结果为假。在逻辑代数中，或运算通常用符号“∨”表示。

3. 非运算（NOT）：非运算仅对一个输入信号进行操作，并输出一个结果。当输入信号为真时，输出结果为假，反之亦然。在逻辑代数中，非运算通常用符号“¬”或“~”表示。

这三种基本运算通常作为构建逻辑电路的基本构建块，并可用于实现更复杂的逻辑操作。逻辑代数符号表示法和真值表是学习这些基本运算的重要工具。

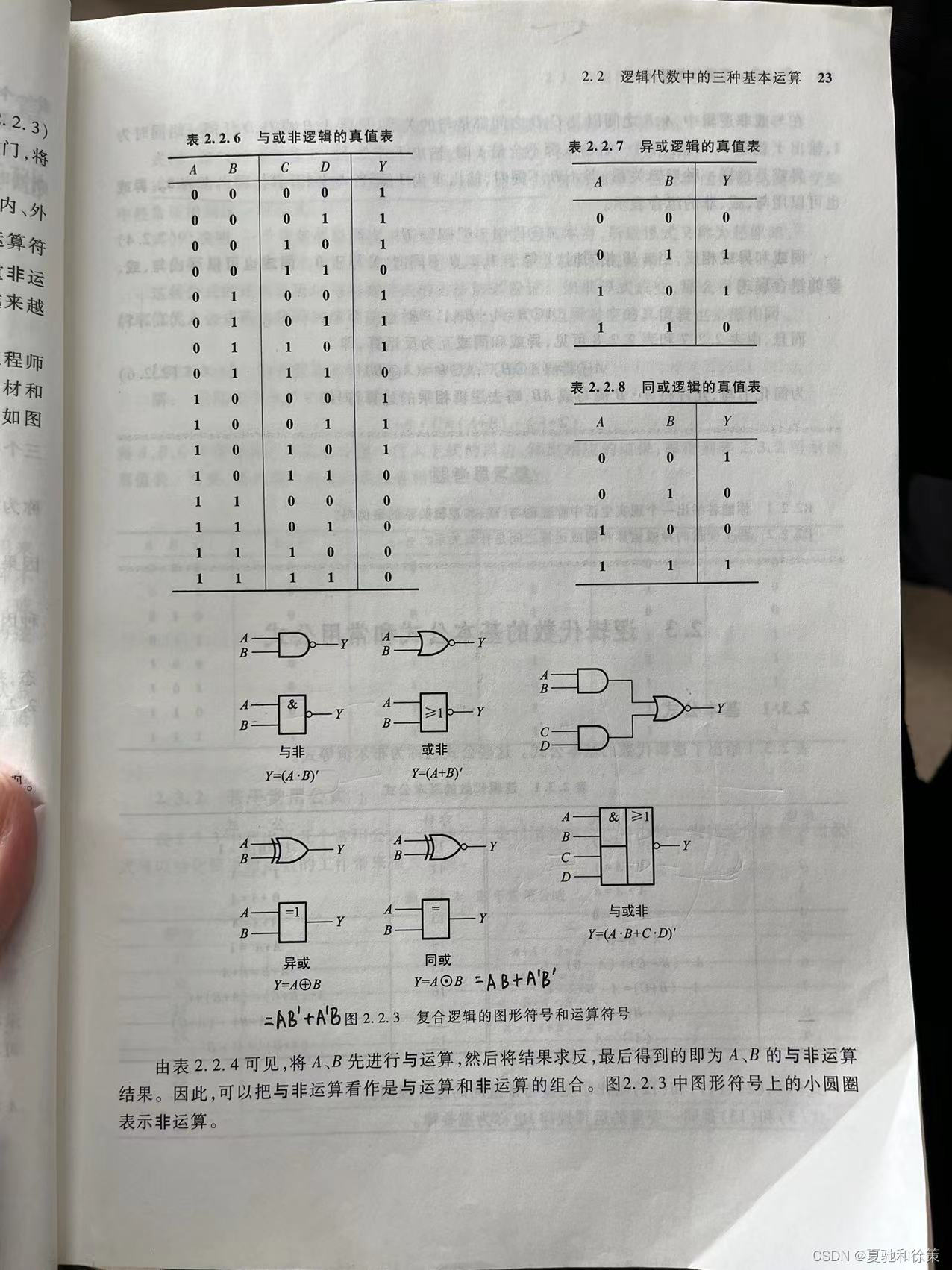

异或门：


异或门（XOR门）是一种基本的逻辑门，它是指当输入的两个信号中仅有一个信号为真（1）时，输出为真。否则，输出为假（0）。异或门有两个输入和一个输出。

异或门的真值表如下：

| 输入A | 输入B | 输出Y |
|-------|-------|-------|
|   0   |   0   |   0   |
|   0   |   1   |   1   |
|   1   |   0   |   1   |
|   1   |   1   |   0   |

可以看到，当输入A和输入B相同时，输出为0；当输入A和输入B不同时，输出为1。这是异或门的特性。

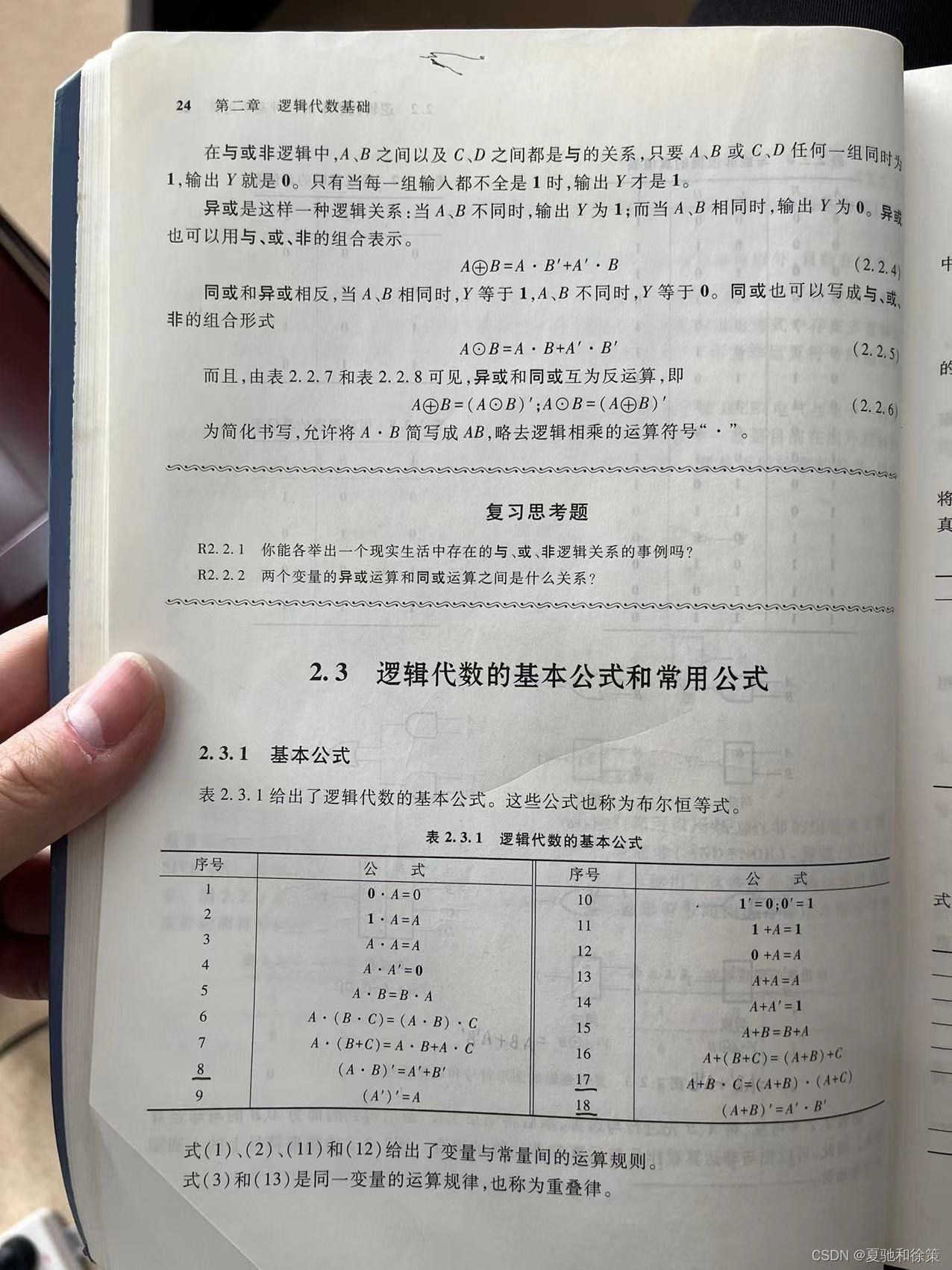

异或门可以用逻辑符号表示为Y = A ⊕ B，其中"⊕"表示异或运算符。

异或门也可以通过其他基本逻辑门来实现。一种常见的实现方式是使用与门（AND门）、或门（OR门）和非门（NOT门）的组合。以下是一种基于这些门的异或门实现方式：

1. 将输入A和输入B分别连接到两个异或门的输入端。
2. 将输入A和输入B分别连接到一个与门的输入端。
3. 将输入A和输入B分别连接到一个非门的输入端。
4. 将与门的输出连接到一个非门的输入端。
5. 将两个非门的输出连接到两个异或门的输入端。

这样，通过这些逻辑门的组合，就可以实现异或门的功能。

异或门在电子电路和计算机科学中非常重要，它可以用于逻辑运算、数据加密、错误检测和纠错等领域。在计算机编程中，异或操作也常用于交换变量的值、判断两个值是否相等以及实现位操作等方面。



 总结：

以下是逻辑代数中三种基本运算的重点和难点和易错点的总结：

1. 与运算的重点和难点：

   • 与运算的重点是两个输入信号都为真时，输出结果才为真。这种逻辑运算常被称为“且”的关系，可以用符号“∧”表示。
   • 与运算的难点是在多个输入信号的情况下，需要同时满足所有输入信号才能输出结果为真。这要求对逻辑代数的多项式表达式和真值表进行深入的理解和分析。
   • 与运算的易错点是对输入信号进行错误的识别和比较。当输入信号有误时，输出结果可能会受到影响。

2. 或运算的重点和难点：

   • 或运算的重点是当两个输入信号中至少有一个为真时，输出结果为真。这种逻辑运算常被称为“或”的关系，可以用符号“∨”表示。
   • 或运算的难点是在多个输入信号的情况下，只要有一个输入信号为真，输出结果就为真。这要求对逻辑代数的多项式表达式和真值表进行深入的理解和分析。
   • 或运算的易错点是对输入信号进行错误的识别和比较。当输入信号有误时，输出结果可能会受到影响。

3. 非运算的重点和难点：

   • 非运算的重点是仅对一个输入信号进行操作，并输出一个结果。当输入信号为真时，输出结果为假，反之亦然。这种逻辑运算常被称为“非”的关系，可以用符号“¬”或“~”表示。
   • 非运算的难点是在多个逻辑运算和复杂逻辑电路中，需要准确地识别和应用非运算。这要求对逻辑代数的复合运算和真值表进行深入的理解和分析。
   • 非运算的易错点是对输入信号进行错误的识别和比较。当输入信号有误时，输出结果可能会受到影响。另外，在符号表示中，“¬”或“~”可能会与其他符号混淆，需要注意区分。

总体来说，掌握逻辑代数的三种基本运算需要理解它们的基本概念、符号表示法和真值表，并需要进行大量的练习和实践。同时，需要注意对输入信号的正确识别和比较，以避免产生错误的结果。
