9.2 整流电路



9.2 整流电路

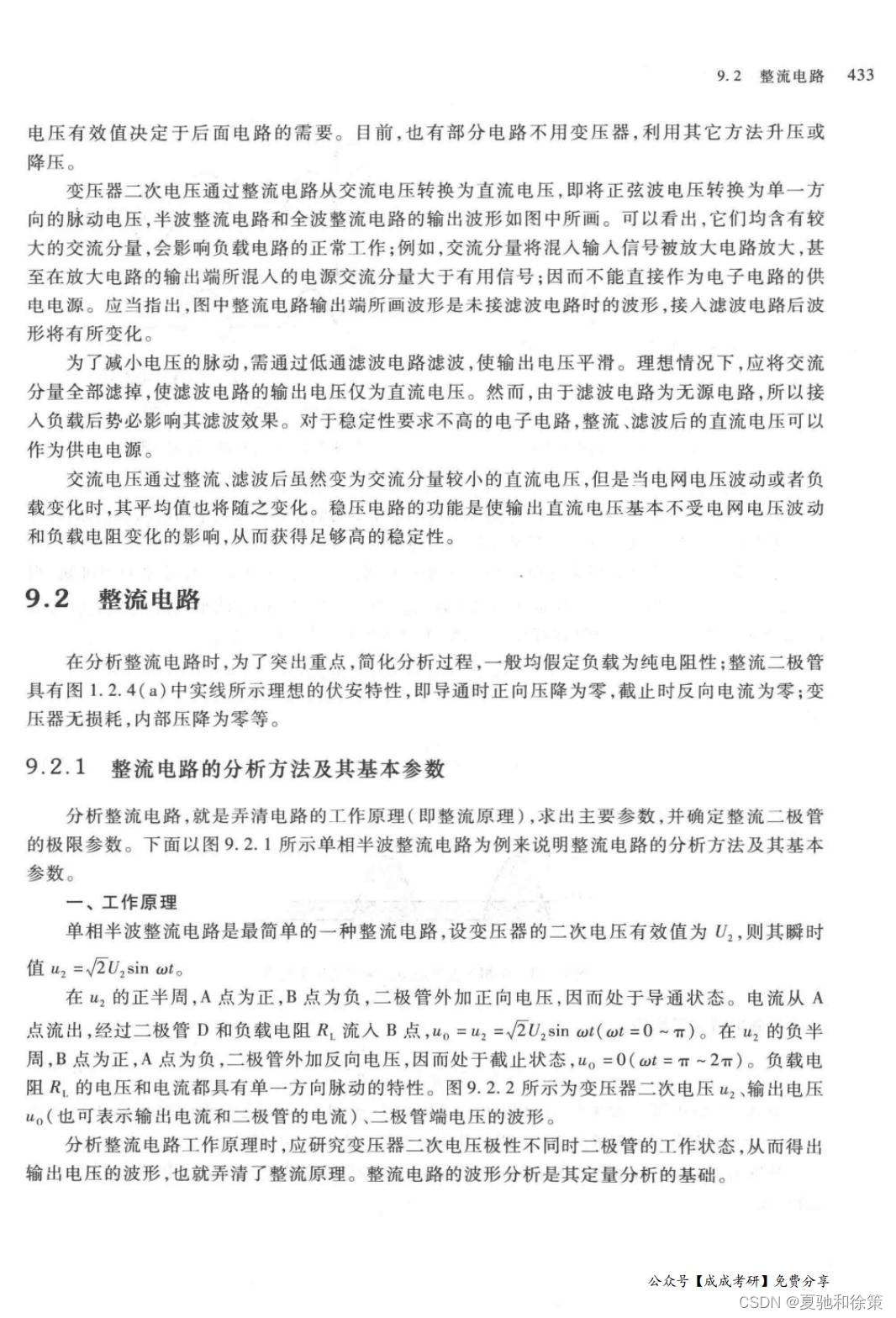

在分析整流电路时,为了突出重点,简化分析过程,一般均假定负载为纯电阻性;整流二极管具有理想的伏安特性,即导通时正向压降为零,截止时反向电流为零;变压器无损耗,内部压降为零等。

9.2.1 整流电路的分析方法及其基本参数

分析整流电路,就是弄清电路的工作原理(即整流原理),求出主要参数,并确定整流二极管的极限参数。下面以图9.2.1所示单相半波整流电路为例来说明整流电路的分析方法及其基本参数。

一、工作原理

单相半波整流电路是最简单的一种整流电路,设变压器的二次电压有效值为𝑈2U2​,则其瞬时值𝑢2=2𝑈2sin⁡𝜔𝑡u2​=2​U2​sinωt。

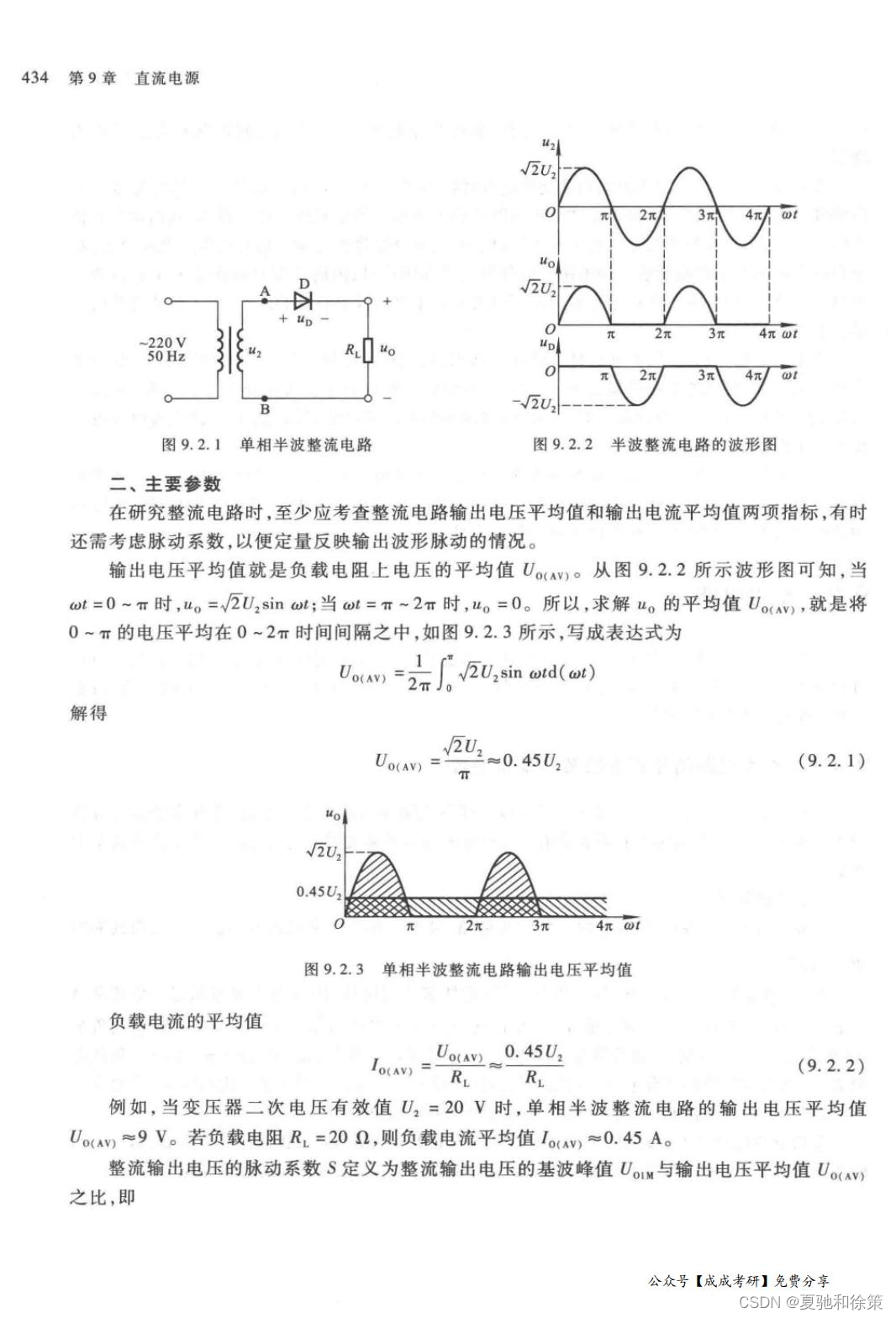

在𝑢2u2​的正半周,A点为正,B点为负,二极管外加正向电压,因而处于导通状态。电流从A点流出,经过二极管D和负载电阻𝑅𝐿RL​流入B点,电压𝑢𝑜=2𝑈2sin⁡𝜔𝑡uo​=2​U2​sinωt(𝜔𝑡=0∼𝜋ωt=0∼π)。在𝑢2u2​的负半周,B点为正,A点为负,二极管外加反向电压,因而处于截止状态,𝑢𝑜=0uo​=0(𝜔𝑡=𝜋∼2𝜋ωt=π∼2π)。负载电阻𝑅𝐿RL​的电压和电流都具有单一方向脉动的特性。图9.2.2所示为变压器二次电压𝑢2u2​、输出电压𝑢𝑜uo​(也可表示输出电流和二极管的电流)、二极管端电压的波形。

二、主要参数

在研究整流电路时,至少应考查整流电路输出电压平均值和输出电流平均值两项指标,有时还需考虑脉动系数,以便定量反映输出波形脉动的情况。

输出电压平均值就是负载电阻上电压的平均值𝑈avgUavg​。从图9.2.2所示波形图可知,当𝜔𝑡=0∼𝜋ωt=0∼π时,𝑢𝑜=2𝑈2sin⁡𝜔𝑡uo​=2​U2​sinωt;当𝜔𝑡=𝜋∼2𝜋ωt=π∼2π时,𝑢𝑜=0uo​=0。所以,求解𝑢𝑜uo​的平均值𝑈avgUavg​,就是将0∼𝜋0∼π的电压平均在0∼2𝜋0∼2π时间间隔之中,如图9.2.3所示,写成表达式为: 𝑈avg=12𝜋∫0𝜋2𝑈2sin⁡𝜔𝑡 𝑑(𝜔𝑡)Uavg​=2π1​∫0π​2​U2​sinωtd(ωt)

解得: 𝑈avg=2𝜋𝑈2≈0.45𝑈2Uavg​=π2​​U2​≈0.45U2​

负载电流的平均值为: 𝐼avg=𝑈avg𝑅𝐿=0.45𝑈2𝑅𝐿Iavg​=RL​Uavg​​=RL​0.45U2​​

例如,当变压器二次电压有效值𝑈2=20𝑉U2​=20V时,单相半波整流电路的输出电压平均值𝑈avg≈9𝑉Uavg​≈9V。若负载电阻𝑅𝐿=20ΩRL​=20Ω,则负载电流平均值𝐼avg≈0.45𝐴Iavg​≈0.45A。

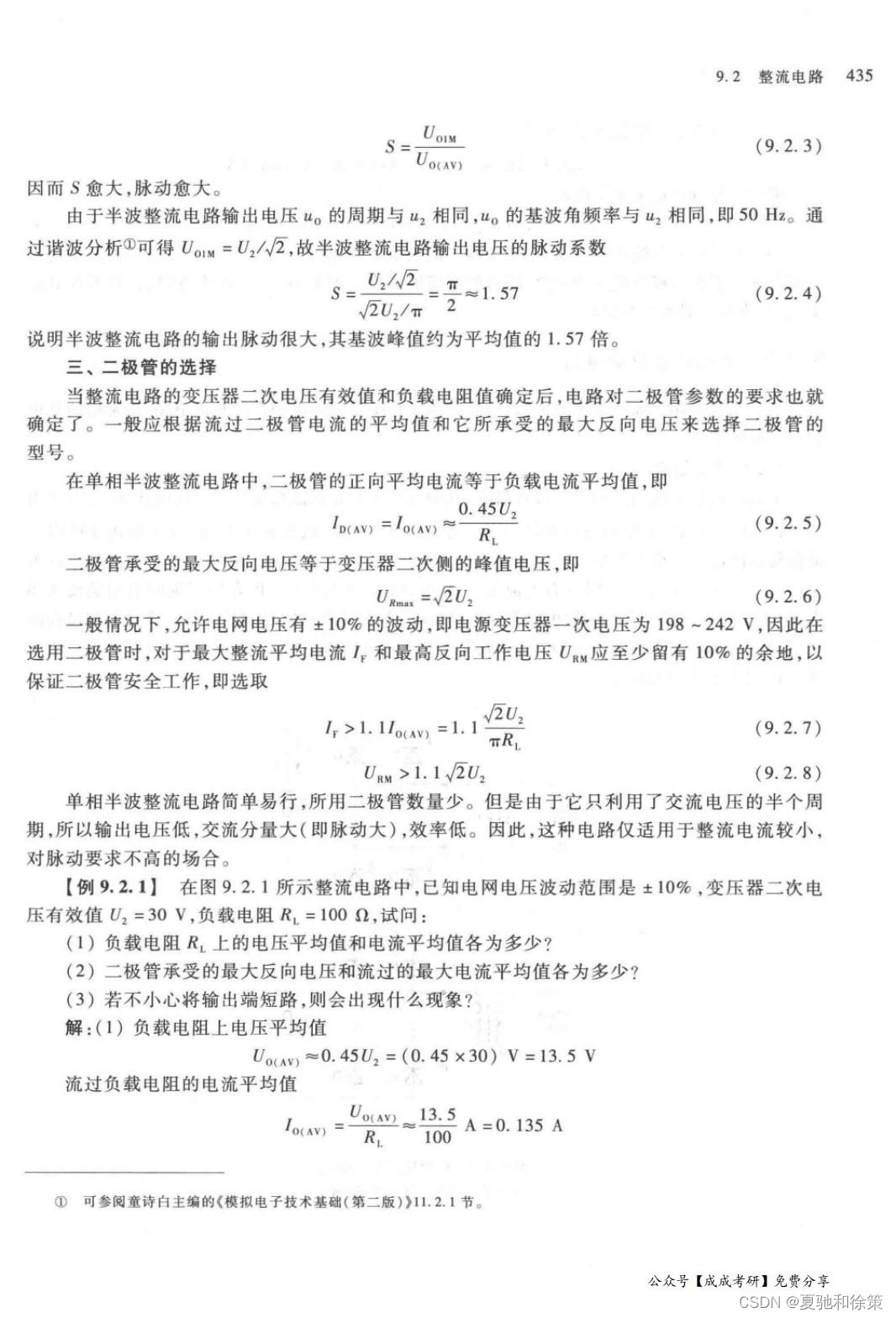

整流输出电压的脉动系数定义为整流输出电压的基波峰值𝑈maxUmax​与输出电压平均值𝑈avgUavg​之比,即: 𝑆=𝑈max𝑈avgS=Uavg​Umax​​

因而S愈大,脉动愈大。

由于半波整流电路输出电压𝑢𝑜uo​的周期与𝑢2u2​相同,𝑢𝑜uo​的基波角频率与𝑢2u2​相同,即50 Hz。通过谐波分析可得: 𝑈max=2𝑈2Umax​=2​U2​

故半波整流电路输出电压的脉动系数: 𝑆=2𝑈20.45𝑈2≈1.57S=0.45U2​2​U2​​≈1.57

说明半波整流电路的输出脉动很大,其基波峰值约为平均值的1.57倍。

三、二极管的选择

当整流电路的变压器二次电压有效值和负载电阻值确定后,电路对二极管参数的要求也就确定了。一般应根据流过二极管电流的平均值和它所承受的最大反向电压来选择二极管的型号。

在单相半波整流电路中,二极管的正向平均电流等于负载电流平均值,即: 𝐼avg=0.45𝐼𝐿Iavg​=0.45IL​

二极管承受的最大反向电压等于变压器二次侧的峰值电压,即: 𝑈𝑅=2𝑈2UR​=2​U2​

一般情况下,允许电网电压有±10%的波动,即电源变压器一次电压为198-242V。因此在选用二极管时,对于最大整流平均电流𝐼avgIavg​和最高反向工作电压𝑈𝑅UR​应至少留有10%的余地,以保证二极管安全工作,即选取: 𝐼max>1.1𝐼avgImax​>1.1Iavg​ 𝑈max>1.12𝑈2Umax​>1.12​U2​

单相半波整流电路简单易行,所用二极管数量少。但是由于它只利用了交流电压的半个周期,所以输出电压低,交流分量大(即脉动大),效率低。因此,这种电路仅适用于整流电流较小、对脉动要求不高的场合。

例9.2.1

在图9.2.1所示整流电路中,已知电网电压波动范围是±10%,变压器二次电压有效值𝑈2=30𝑉U2​=30V,负载电阻𝑅𝐿=100ΩRL​=100Ω。试问:

  1. 负载电阻上的电压平均值和电流平均值各为多少?
  2. 二极管承受的最大反向电压和流过的最大电流平均值各为多少?
  3. 若不小心将输出端短路,则会出现什么现象?

解答:

  1. 负载电阻上电压平均值: 𝑈avg=0.45𝑈2=0.45×30𝑉=13.5𝑉Uavg​=0.45U2​=0.45×30V=13.5V

    流过负载电阻的电流平均值: 𝐼avg=𝑈avg𝑅𝐿=13.5𝑉100Ω=0.135𝐴Iavg​=RL​Uavg​​=100Ω13.5V​=0.135A

  2. 二极管承受的最大反向电压: 𝑈𝑅=1.12𝑈2=1.1×1.414×30𝑉=46.7𝑉UR​=1.12​U2​=1.1×1.414×30V=46.7V

    流过二极管的最大平均电流: 𝐼max=1.1𝐼avg=1.1×0.135𝐴=0.149𝐴Imax​=1.1Iavg​=1.1×0.135A=0.149A

  3. 若不小心将输出端短路: 变压器二次电压全部加在二极管上,二极管会因正向电流过大而烧坏。若将二极管烧成为短路,则会使变压器二次线圈短路,二次电流将很大,如不及时断电,会造成变压器永久性损坏。





9.2.2 单相桥式整流电路

为了克服单相半波整流电路的缺点,在实用电路中多采用单相全波整流电路,最常用的是单相桥式整流电路。

一、电路的组成

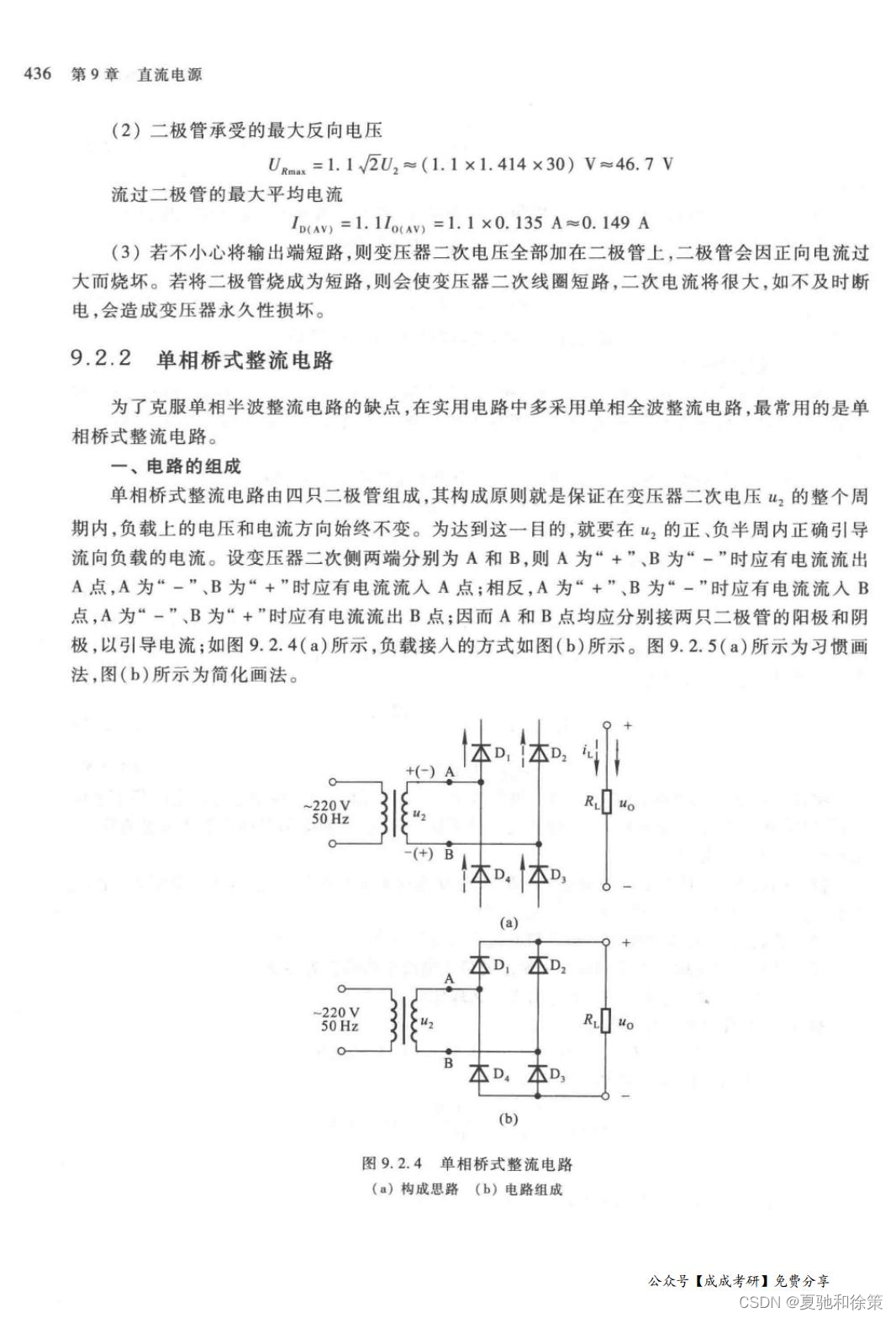

单相桥式整流电路由四只二极管组成,其构成原则是保证在变压器二次电压𝑢2u2​的整个周期内,负载上的电压和电流方向始终不变。为达到这一目的,就要在𝑢2u2​的正、负半周内正确引导流向负载的电流。设变压器二次侧两端分别为A和B,则A为“+”、B为“-”时应有电流流出A点,A为“-”、B为“+”时应有电流流入A点;相反,A为“+”、B为“-”时应有电流流入B点,A为“-”、B为“+”时应有电流流出B点;因而A和B点均应分别接两只二极管的阳极和阴极,以引导电流;如图9.2.4(a)所示,负载接入的方式如图(b)所示。图9.2.5(a)所示为习惯画法,图(b)所示为简化画法。

二、工作原理

设变压器二次电压𝑢2=2𝑈2sin⁡𝜔𝑡u2​=2​U2​sinωt,𝑈2U2​为其有效值。

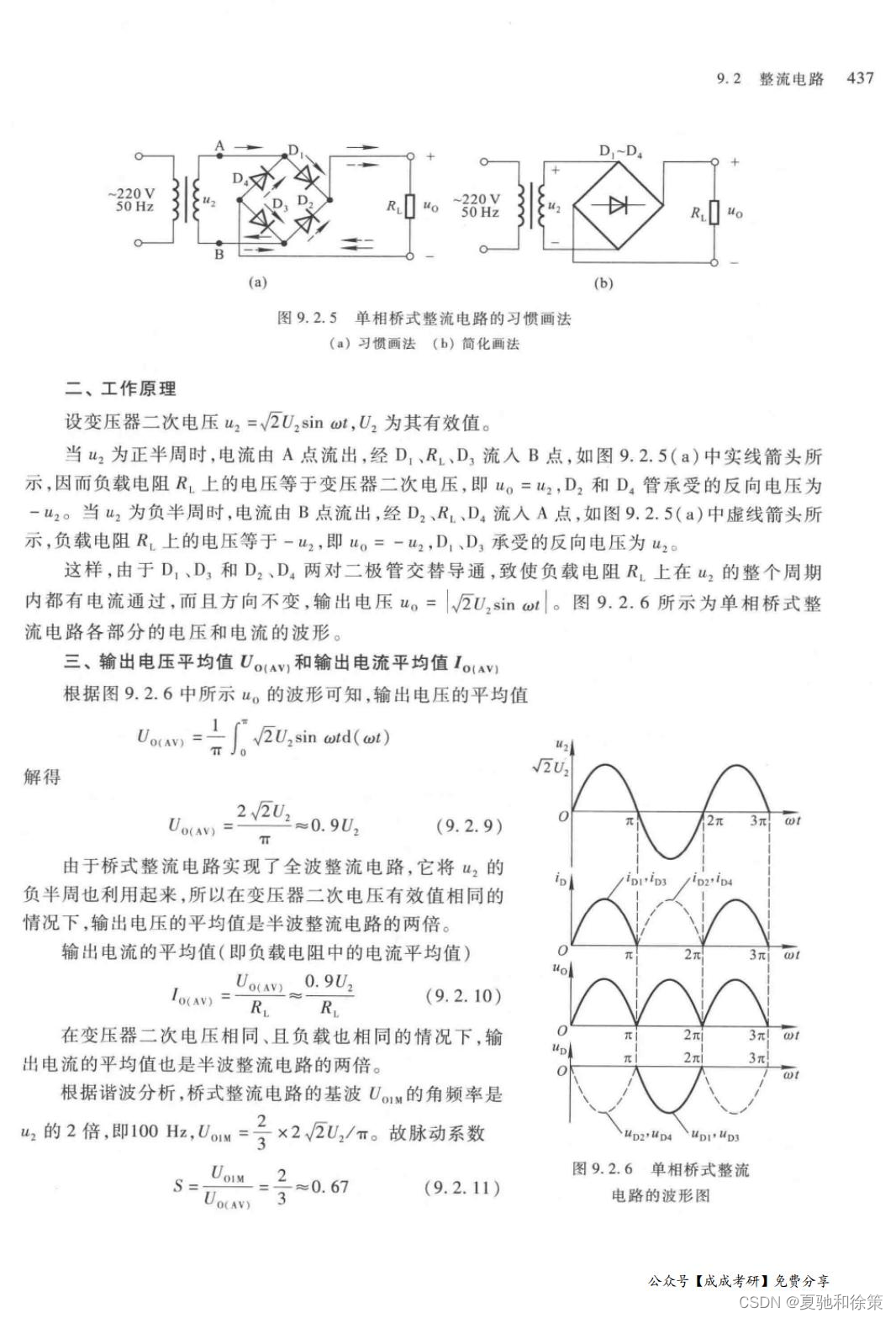

当𝑢2u2​为正半周时,电流由A点流出,经𝐷1D1​、负载𝑅𝐿RL​、𝐷3D3​流入B点,如图9.2.5(a)中实线箭头所示,因而负载电阻𝑅𝐿RL​上的电压等于变压器二次电压,即𝑢𝑜=𝑢2uo​=u2​,𝐷2D2​和𝐷4D4​承受的反向电压为-𝑢2u2​。当𝑢2u2​为负半周时,电流由B点流出,经𝐷2D2​、负载𝑅𝐿RL​、𝐷4D4​流入A点,如图9.2.5(a)中虚线箭头所示,负载电阻𝑅𝐿RL​上的电压等于-𝑢2u2​,即𝑢𝑜=−𝑢2uo​=−u2​,𝐷1D1​和𝐷3D3​承受的反向电压为-𝑢2u2​。

这样,由于𝐷1D1​、𝐷3D3​和𝐷2D2​、𝐷4D4​两对二极管交替导通,致使负载电阻𝑅𝐿RL​上在𝑢2u2​的整个周期内都有电流通过,而且方向不变,输出电压𝑢𝑜=∣2𝑈2sin⁡𝜔𝑡∣uo​=∣2​U2​sinωt∣。图9.2.6所示为单相桥式整流电路各部分的电压和电流的波形。

三、输出电压平均值𝑈avgUavg​和输出电流平均值𝐼avgIavg​

根据图9.2.6中所示的𝑢𝑜uo​的波形可知,输出电压的平均值: 𝑈avg=22𝜋𝑈2≈0.9𝑈2Uavg​=π22​​U2​≈0.9U2​

输出电流的平均值(即负载电阻中的电流平均值): 𝐼avg=𝑈avg𝑅𝐿=0.9𝑈2𝑅𝐿Iavg​=RL​Uavg​​=RL​0.9U2​​

由于桥式整流电路实现了全波整流电路,它将𝑢2u2​的负半周也利用起来,所以在变压器二次电压有效值相同的情况下,输出电压的平均值是半波整流电路的两倍。

四、脉动系数

根据谐波分析,桥式整流电路的基波𝑈maxUmax​的角频率是𝑢2u2​的2倍,即100 Hz。故脉动系数: 𝑆=𝑈max𝑈avg=22𝑈2/𝜋0.9𝑈2≈0.67S=Uavg​Umax​​=0.9U2​22​U2​/π​≈0.67

与半波整流电路相比,输出电压的脉动减小很多。

五、二极管的选择

在单相桥式整流电路中,因为每只二极管只在变压器二次电压的半个周期通过电流,所以每只二极管的平均电流只有负载电阻上电流平均值的一半,即: 𝐼avg=0.45𝑈2𝑅𝐿Iavg​=0.45RL​U2​​

与半波整流电路中二极管的平均电流相同。

根据图9.2.6中所示的𝑢𝑜uo​的波形可知,二极管承受的最大反向电压: 𝑈𝑅=2𝑈2UR​=2​U2​

考虑到电网电压的波动范围为±10%,在实际选用二极管时,应至少有10%的余量,选择最大整流电流𝐼avgIavg​和最高反向工作电压𝑈𝑅UR​分别为: 𝐼max>1.1𝐼avgImax​>1.1Iavg​ 𝑈max>1.12𝑈2Umax​>1.12​U2​

单相桥式整流电路与半波整流电路相比,在相同的变压器二次电压下,对二极管的参数要求是一样的,并且还具有输出电压高、变压器利用率高、脉动小等优点,因此得到相当广泛的应用。目前有不同性能指标的集成电路,称之为“整流桥堆”。它的主要缺点是所需二极管的数量多,由于实际上二极管的正向电阻不为零,必然使得整流电路内阻较大,当然损耗也就较大。

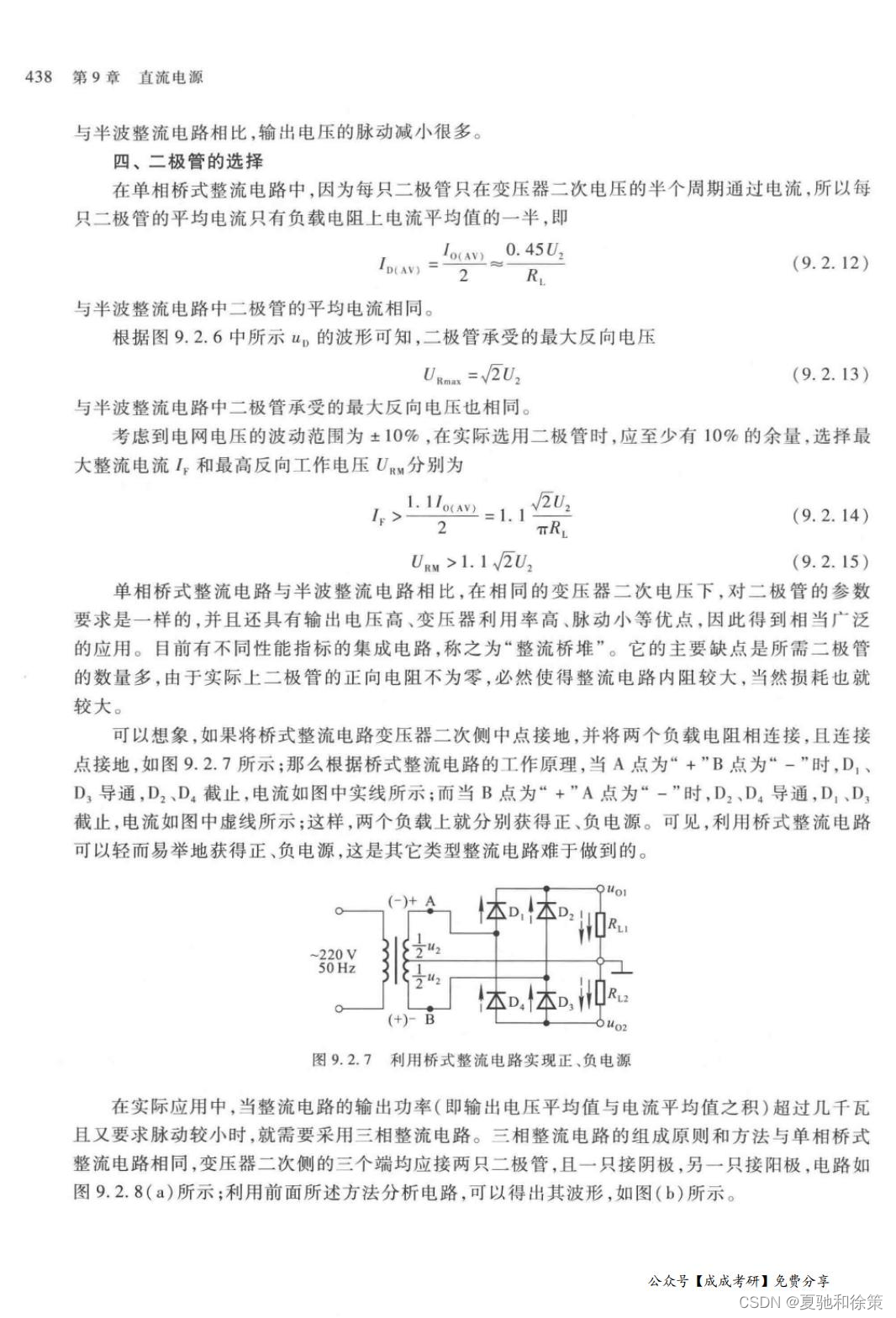

可以想象,如果将桥式整流电路变压器二次侧中点接地,并将两个负载电阻相连接,且连接点接地,如图9.2.7所示;那么根据桥式整流电路的工作原理,当A点为“+”B点为“-”时,𝐷1D1​和𝐷3D3​导通,𝐷2D2​和𝐷4D4​截止,电流如图中实线所示;而当B点为“+”A点为“-”时,𝐷2D2​和𝐷4D4​导通,𝐷1D1​和𝐷3D3​截止,电流如图中虚线所示;这样,两个负载上就分别获得正、负电源。可见,利用桥式整流电路可以轻而易举地获得正、负电源,这是其它类型整流电路难于做到的。

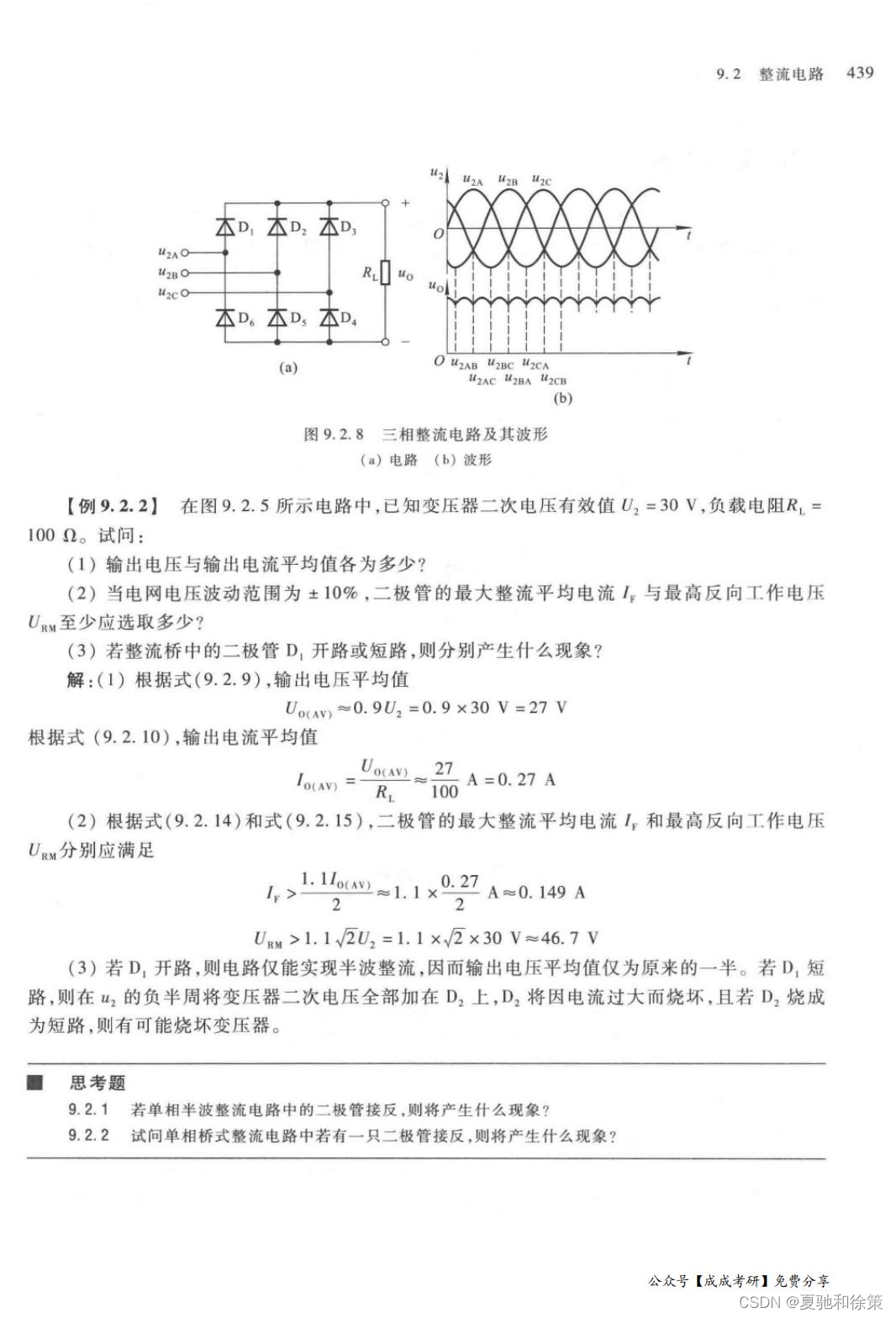

在实际应用中,当整流电路的输出功率(即输出电压平均值与电流平均值之积)超过几千瓦且又要求脉动较小时,就需要采用三相整流电路。三相整流电路的组成原则和方法与单相桥式整流电路相同,变压器二次侧的三个端均应接两只二极管,且一只接阴极,另一只接阳极,电路如图9.2.8(a)所示;利用前面所述方法分析电路,可以得出其波形,如图(b)所示。

例9.2.2

在图9.2.5所示电路中,已知变压器二次电压有效值𝑈2=30𝑉U2​=30V,负载电阻𝑅𝐿=100ΩRL​=100Ω。试问:

  1. 输出电压与输出电流平均值各为多少?
  2. 当电网电压波动范围为±10%,二极管的最大整流平均电流𝐼avgIavg​与最高反向工作电压𝑈𝑅UR​至少应选取多少?
  3. 若整流桥中的二极管𝐷1D1​开路或短路,则分别产生什么现象?

解答:

  1. 输出电压平均值: 𝑈avg=0.9𝑈2=0.9×30𝑉=27𝑉Uavg​=0.9U2​=0.9×30V=27V

    输出电流平均值: 𝐼avg=𝑈avg𝑅𝐿=27𝑉100Ω=0.27𝐴Iavg​=RL​Uavg​​=100Ω27V​=0.27A

  2. 二极管的最大整流平均电流: 𝐼max=1.1𝐼avg=1.1×0.27𝐴=0.297𝐴Imax​=1.1Iavg​=1.1×0.27A=0.297A

    二极管的最高反向工作电压: 𝑈𝑅=1.12𝑈2=1.1×1.414×30𝑉=46.7𝑉UR​=1.12​U2​=1.1×1.414×30V=46.7V

  3. **若𝐷1D1​开路:**电路仅能实现半波整流,因而输出电压平均值仅为原来的一半。

    **若𝐷1D1​短路:**在𝑢2u2​的负半周将变压器二次电压全部加在𝐷2D2​上,𝐷2D2​将因电流过大而烧坏,且若𝐷1D1​烧成为短路,则有可能烧坏变压器。
