单相桥式全控桥整流电路实验报告

一  实验目的

1. 熟悉锯齿波触发电路。
2. 掌握锯齿波同步触发电路的调试方法
3. 了解单相桥式全控整流电路的工作原理。
4. 研究单相桥式全控整流电路在电阻负载、
5. 电阻—电感性负载时的工作。

二、实验仪器

1．教学实验台主控制屏                     2．晶闸管

3．锯齿波触发电路                         4．可调电阻

5．二踪示波器                             6.U盘（自备）

三、实验原理

图1 单相桥式全控整流电路



1. ωt1时刻，即ωt=α，同时给T1和T4施加触发脉冲，两晶体管承受正压导通。 uT1=uT4=0 ud=u2
2. T2和T3承受反压依然处于反向阻断状态。 uT2=uT3=-u2
3. ωt=π时，u2降到零，id也降到零，T1和T4关断

• 四 实验内容

1. 熟悉锯齿波触发电路

2. 锯齿波同步移相触发电路主要由脉冲形成和放大，锯齿波形成，同步移相等环节组成。

3.

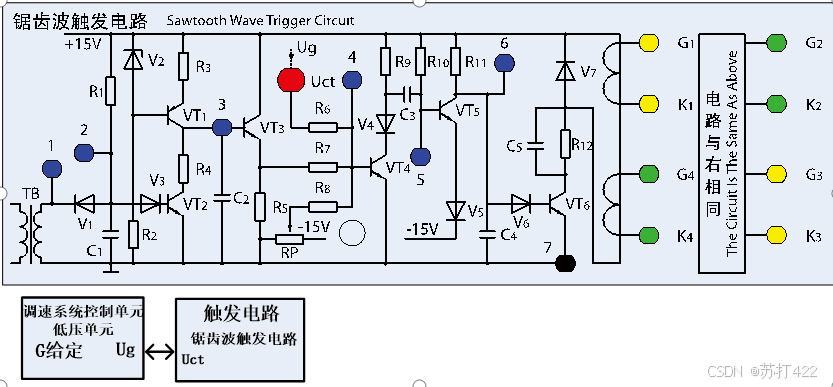

   图2 锯齿波触发电路

   1．将触发电路面板上左下角的同步电压输入接电源控制屏的U、V端。

   2．合上电源控制屏主电路电源绿色开关,调整试验台左侧调压旋钮，使输出电压为220V。用示波器观察各观察孔的电压波形，示波器的地线接于“7”端。同时观察“1”、“2”孔的波形，了解锯齿波宽度和“1”点波形的关系。观察“4”~“5”孔波形及输出电压UG1K1的波形，调整电位器RP1，使“4”的锯齿波刚出现平顶，比较“4”孔电压U4与U5的对应关系。

   3．调节脉冲移相范围

   将低压单元的“G”输出电压调至0V，即将控制电压Uct调至零，用示波器观察U2电压（即“2”孔）及U5的波形，调节偏移电压Ub（即调RP），使a=180O。
