月考（一）答案

1. 设模拟基带信号为$m(t)$，其傅里叶变换为$M(f)$。现用$m(t)$对载波信号$c(t)=A_c\cos 2\pi f_{c}t$进行抑制载波双边带（DSB-SC）调制，试求：
   （1）已调信号表达式$s(t)$的波形表达式及其傅里叶变换$S(f)$；
   （2）$s(t)$的解析信号$z_s(t)$及其傅里叶变换$Z_s(f)$；
   （3）$s(t)$的复包络信号$s_L(t)$及其傅里叶变换$S_L(f)$；
   （4）若$M(f)$示意图如图1所示，请画出$S(f)$、$Z_s(f)$以及$S_L(f)$的示意图，这里假定$f_c>>B$，此时$s(t)$和$s_L(t)$的带宽分别为多少？
   图1

【解答】
（1）$s(t)=A_{c}m(t)\cos 2\pi f_{c}t$（2分）
$S(f)=\frac{A_c}{2}[M(f-f_c)+M(f+f_c)]$（2分）
（2)$z_s(t)=A_{c}m(t)\cos 2\pi f_{c}t+j{A}_{c}m(t)\sin 2\pi f_{c}t=A_{c}m(t)e^{j2\pi f_{c}t}$（2分）
$Z_s(f)=\frac{A_c}{2}[M(f-f_c)+M(f+f_c)]+j\frac{A_c}{j2}[M(f-f_c)-M(f+f_c)]=A_{c}M(f-f_c)$（2分）
(3)$s_L(t)=z_s(t)e^{-j2\pi f_{c}t}=A_{c}m(t)$（2分）
$S_L(f)=Z_s(f+f_c)=A_{c}M(f)$（2分）
(4)图略。每图2分，共6分。
$s(t)$的带宽为B，$s_L(t)$的带宽为$\frac{B}{2}$。

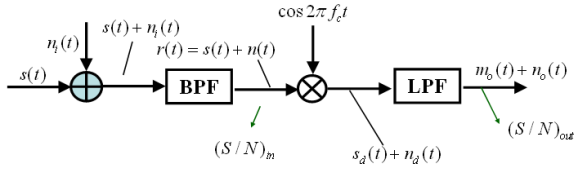

2. 若相干解调器框图如下图所示，其中$n_i(t)$为加性高斯白噪声，其双边功率谱密度$\frac{n_0}{2}=0.5\times 10^{-9}$W/Hz。设$m(t)$的带宽为10kHz，平均功率为$P_m$=1mW；载波频率为1MHz，载波平均功率为2W。
   （1）若$s(t)$为DSB-SC信号，试求图中带通滤波器（BPF）的带宽B；相干解调器的输入、输出信噪比（用dB表示）。
   （2）若$s(t)$为上边带信号，试求图中带通滤波器（BPF）的上、下截止频率$f_H$以及$f_L$；画出噪声$n(t)$，$n_d(t)$以及$n_o(t)$的功率谱密度示意图；假定此时相干解调器输入信号功率与（1)中双边带信号功率相通，求相干解调器输入、输出信噪比（用dB表示）。
   （3）请从频谱效率、抗噪声性能、设备复杂度角度比较DSB-SC与SSB两种调制方式的优缺点，并对结论进行必要解释。

【解答】
（1) DSB-SC

• 带宽
  BPF的带宽$B=20$kHz。
• 输入信噪比
  载波信号为$c(t)=A_c\cos 2\pi f_{c}t$，因此功率为$P_c=\frac{A_c^2}{2}=2$，故$A_c=2$V.
  输入信号$s(t)=2m(t)\cos 2\pi f_{c}t$，平均功率为$P_s=2P_m=2$mW。
  输入噪声功率为$P_n=\frac{n_0}{2}\cdot B\cdot 2=n_{0}B=10^{-9}\times 20\times 10^3=2\times 10^{-5}$
  因此，输入信噪比为${\mathrm{S}\mathrm{N}\mathrm{R}}_{\mathrm{i}\mathrm{n}}=\frac{P_s}{P_n}=100$，即20dB。
• 输出信噪比
  由于DSB的信噪比增益为2,故输出信噪比为23.01dB。
  （2) SSB
• 滤波器截止频率
  $f_L=1$MHz，$f_H=1.01$MHz，$B=10$kHz
• 噪声功率谱密度示意图（略）
• 输入信噪比
  载波信号为$c(t)=A_c\cos 2\pi f_{c}t$，因此功率为$P_c=\frac{A_c^2}{2}=2$，故$A_c=2$V.
  输入信号$s(t)=\sqrt{2}m(t)\cos 2\pi f_{c}t-\sqrt{2}\hat{m}(t)\sin 2\pi f_{c}t$，平均功率为$P_s=2P_m=2$mW。
  输入噪声功率为$P_n=\frac{n_0}{2}\cdot B\cdot 2=n_{0}B=10^{-9}\times 10\times 10^3=1\times 10^{-5}$
  因此，输入信噪比为${\mathrm{S}\mathrm{N}\mathrm{R}}_{\mathrm{i}\mathrm{n}}=\frac{P_s}{P_n}=200$，即23.01dB。
• 输出信噪比
  由于SSB的信噪比增益为1，故输出信噪比为23.01dB。
  （3）略。

3. 若基带信号为单音信号$m(t)=4\cos 2\pi f_{m}t$，载波信号为$c(t)=10\cos 2\pi f_{c}t$，这里$f_m=100$Hz，$f_c=10$kHz。
   （1） 若采用AM调制，试求信号带宽、调幅指数${\beta }_{\mathrm{A}\mathrm{M}}$、边带功率$P_m$、总功率$P$，以及调制效率${\eta }_{\mathrm{A}\mathrm{M}}=\frac{P_m}{P}$;
   （2） 若采用PM调制，调相系数$K_p=0.2$rad/V，请写出已调信号波形表达式$s_{\mathrm{P}\mathrm{M}}(t)$、调相指数${\beta }_p$，以及该PM信号的带宽；
   （3） 若采用FM调制，调频系数$K_f=10000$Hz/V，求信号平均功率，写出已调信号波形表达式$s_{\mathrm{F}\mathrm{M}}(t)$、调频指数${\beta }_f$，最大频偏$\Delta f_{\max }$，以及该FM信号的带宽；

（1)
信号带宽$B=2f_m=20$kHz.
$s_{\mathrm{A}\mathrm{M}}(t)=10(1+0.4\cos 2\pi f_{m}t)\cos 2\pi f_{c}t=10[1+g(t)]\cos 2\pi f_{c}t$
${\beta }_{\mathrm{A}\mathrm{M}}=\max |g(t)|=0.4$
载波功率$P_c=50$W，边带功率$P_m=50\cdot \overline{g^2(t)}$，基带信号功率$\overline{g^2(t)}=0.08$W，故$P_m=4$W，总功率=$P_c+P_m=54$W，调制效率${\eta }_{\mathrm{A}\mathrm{M}}=\frac{4}{54}=7.4\%$。
(2)
$s_{PM}(t)=10\cos [2\pi f_{c}t+K_{p}m(t)]=10\cos [2\pi f_{c}t+0.8\cos 2\pi f_{m}t]$，调相指数${\beta }_p=0.8$，带宽$B=2(1+{\beta }_p)f_m=2\times 1.8\times 10^4=36$kHz。
(3)
$s_{\mathrm{F}\mathrm{M}}(t)=10\cos [2\pi f_{c}t+2\pi K_f\int m(t)]dt=10\cos [2\pi f_{c}t+\frac{A_m{K}_f}{f_m}\sin 2\pi f_{m}t]dt=10\cos [2\pi f_{c}t+2\sin 2\pi f_{m}t]dt$
信号平均功率$P=50$W
最大频偏$\Delta f_{\max }=K_f\times 4=4\times 10^4$Hz
调频指数${\beta }_f=\frac{\Delta f_{\max }}{f_m}=\frac{4\times 10^4}{10^4}=4$
带宽$B=2(2+{\beta }_f)f_m=120$kHz.

4. 对于信号$x(t)=A{\sum }_{n=-\infty }^{\infty }\mathrm{R}\mathrm{e}\mathrm{c}\mathrm{t}(\frac{t-n{T}_s}{\tau })$，$A=5$V，$T_s=2$ms，$\tau =1$ms。
   （1）试求信号$x(t)$的直流分量$\overline{x(t)}$；
   （2）试求信号$x(t)$的平均功率$\overline{x^2(t)}$；
   （3）试求信号$x(t)$的交流功率；
   （4）试求信号$x(t)$的频谱密度$X(f)$，并画出$x(t)$和$X(f)$的示意图；
   （5）若用信号$m(t)=A_m\cos 2\pi f_{m}t$与$x(t)$相乘得到$s(t)=m(t)x(t)$，这里$A_m=2$V，$f_m=100$Hz，求信号$s(t)$的频谱密度$S(f)$，画出$s(t)$和$S(f)$的示意图；若此时希望能够从$s(t)$中恢复信号$m(t)$，请自行设计处理模型并说明其工作原理。

（1）
$\overline{x(t)}=2.5$V;
（2)
$\overline{x^2(t)}=12.5$W;
(3)
交流功率为$12.5-2.5^2=6.25$W
(4)
$$X(f)=\frac{A\tau }{T_s}\sum _{m=-\infty }^{\infty }\mathrm{S}\mathrm{a}(n\cdot \pi \cdot \frac{\tau }{T_s})\delta (f-\frac{n}{T_s})$$
（5)
$$s(t)=A_{m}A\sum _{n=-\infty }^{\infty }\cos 2\pi f_{m}t\mathrm{R}\mathrm{e}\mathrm{c}\mathrm{t}(\frac{t-n{T}_s}{\tau })$$
$$\begin{array}{rl}S(f)& =M(f)\ast X(f)\\ & =\frac{A\tau }{T_s}\sum _{m=-\infty }^{\infty }\mathrm{S}\mathrm{a}(n\cdot \pi \cdot \frac{\tau }{T_s})M(f-\frac{n}{T_s})\end{array}$$可将$s(t)$通过低通滤波器，即将中间谱块取出。
