【电子器件学习汇总】

电容

Ⅰ类和Ⅱ类陶瓷贴片电容的区别

Ⅰ类和Ⅱ类陶瓷贴片电容的区别

Ⅰ类和Ⅱ​类 主要针对材质分类：
1、C0G和NP0都是Ⅰ类陶瓷电容,
2、X7R、X5R、Y5V都是Ⅱ类瓷介电容

Ⅰ类和Ⅱ​类 主相对特点有：
​1、Ⅰ类特点是容量稳定性好，基本不随之温度、电压、时间的变化而变化,但是容量一般较小;温度特性(温度范围:-55度～125度）温度系数:0±30ppm/℃以内
2、Ⅱ类电容的容量稳定较差,X7R(作温度范围:-55～125),X5R(工作温度范围: -55～85度)，Y5U、Y5V (工作温度范围: -30～85度) , 但是容量相对较大,目前技术最大可达63V-100uF/25V-47uF的水平。

电容的ESR

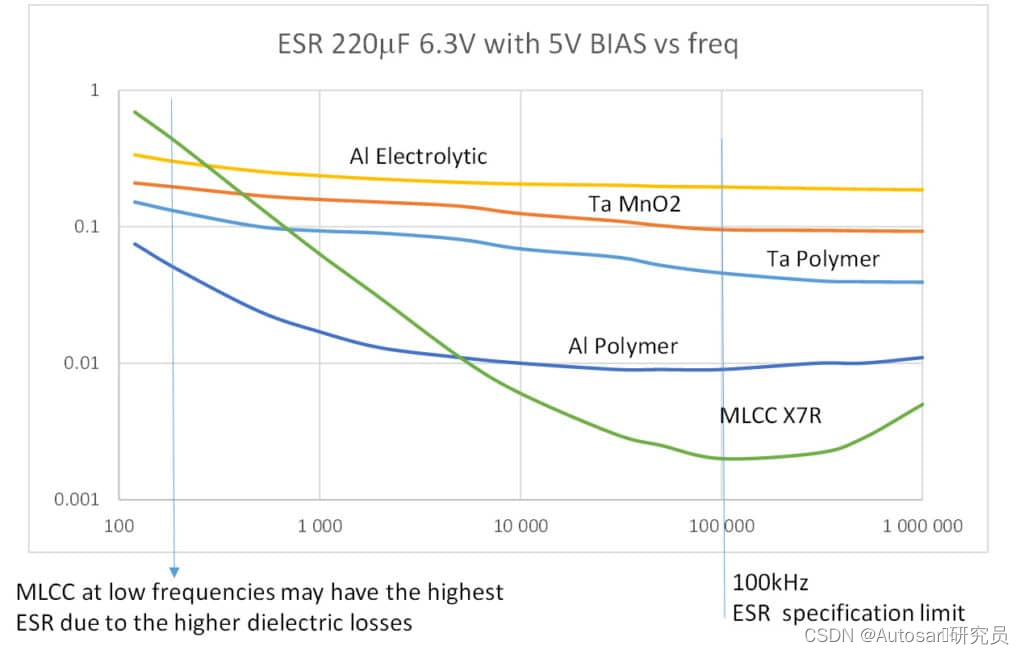

为什么低 ESR 在电容器设计中很重要，推荐阅读【★★★★★】

低ESR这有利于平滑开关电源等应用的较高频率和快速尖峰

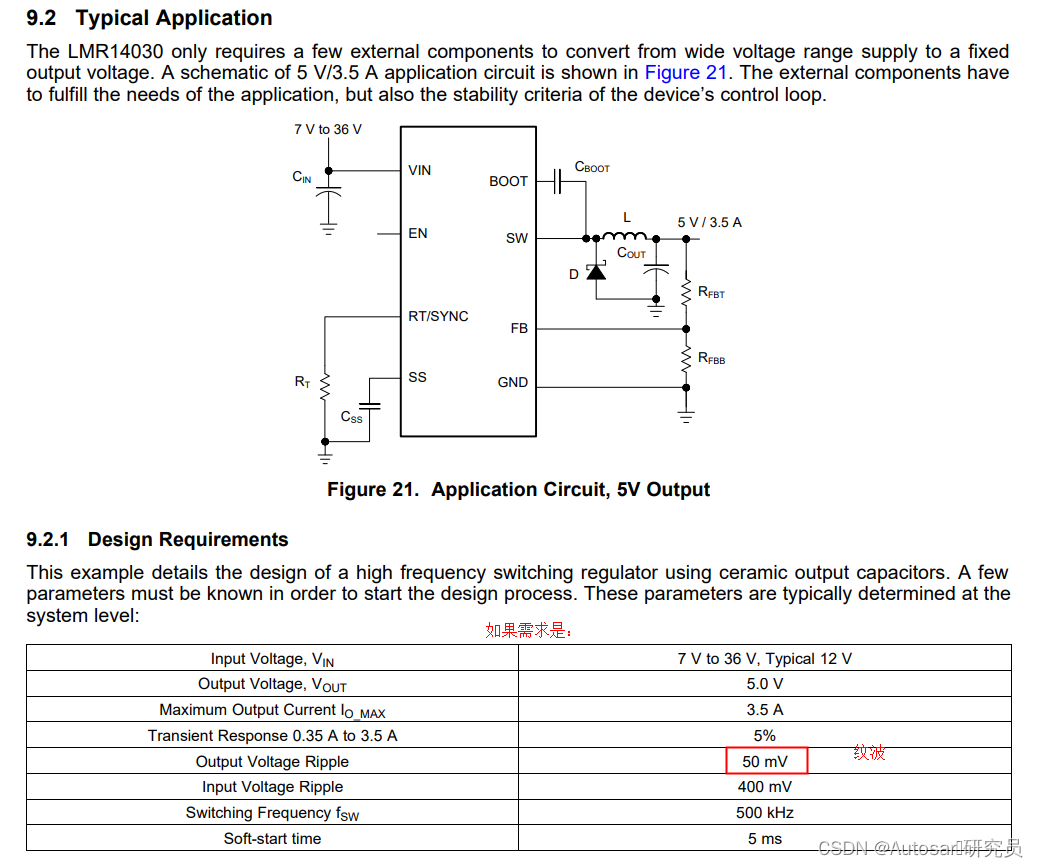

1、拿LMR14030开关电源芯片为例:

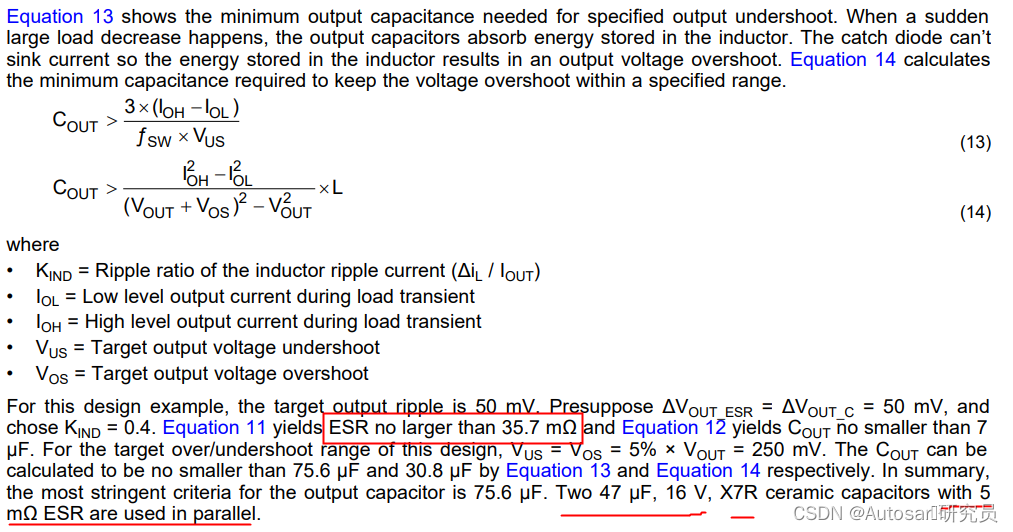

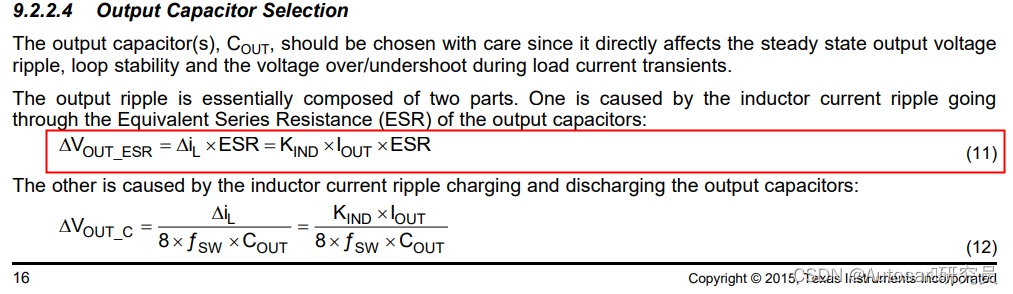

2、芯片在后级电路对电容的要求为总ESR不能超过35.7mΩ


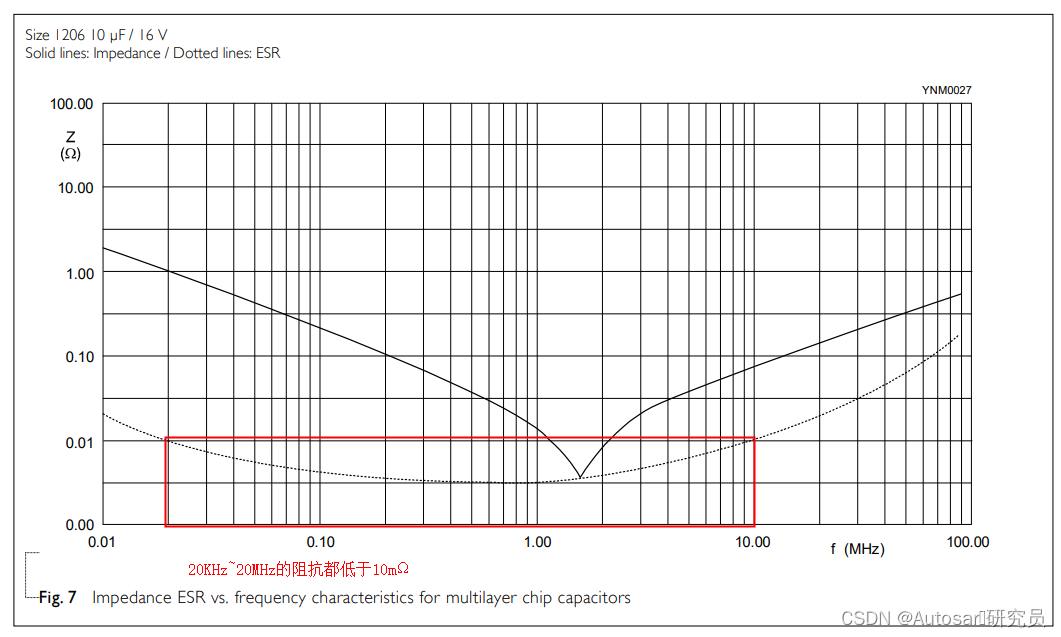

国巨电容CC1206KKX5RGBB106

电平转换

同相缓冲器和驱动器

同相缓冲器和驱动器

施密特触发器

开漏输出
