USB 中的DM,DP上拉电阻分析

DM,DP上拉电阻分析:

  • usb有主从设备之分,主设备有:pc, 现在市面上的那些插u-disk即可播放mp3的“mp3”之类的。

usb 信号是差分信号,信号线为D+, D-,。

在usb host 端, D+,D- 各接一个15kohm 的下拉电阻,

而在usb device端,这时就有高速低速设备的区别了。usb1.0, 1.1,2.0协议中都有定义高低速设备以满足不同情况的需求,这些在硬件上的区别就是:高速设备:d+ 接一个1.5kohm的上拉电阻,d-不接;低速设备则相反。

这样当usb device 插入到host中时,如果是高速设备,则d+被拉高,d-不变;低速设备则与之相反。这个上拉过程需要大概2.5us的时间,host这这个时间内便检测到了该信号,即可判断有device plug in,和该device的类型,然后开始通讯,枚举。。。等。



ID上下拉或者悬空分析:

②  USB OTG(on the go)就是既可以做host又可以做client。

我们一般是作为client接受pc传输数据,作为host时可以接打印机直接把手机中的照片打印出来

判别是host还是client是靠USB_ID这根pin



当作为client时,USB_ID基本是悬空的(内部有上拉)

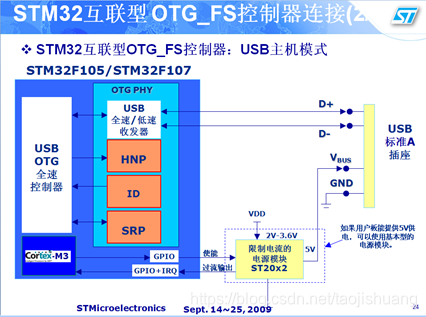

如果侦测到USB_ID被拉低,就被认为是作为host,向外输出

所以需要外部client设备把USB_ID拉低



其中ID脚在OTG功能中才使用。由于Mini-USB接口分Mini-A、B和AB接口。

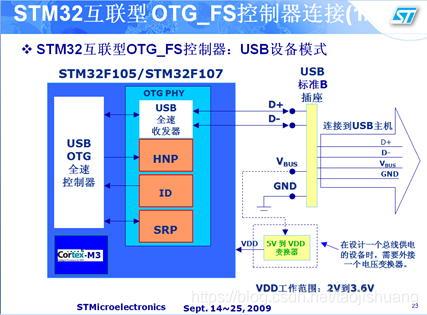

如果你的系统仅仅是用做Slave,那么就使用B接口。

系统控制器会判断ID脚的电平判断是什么样的设备插入:

如果是高电平,则是B接头插入,此时系统就做主模式(master mode) ;

如果ID为低,则是A接口插入,然后系统就会使用HNP对话协议来决定哪个做Master,哪个做Slave。



这些说明为技术人员总结的,仅供参考。



总结:A型 ID接下拉;B型ID悬空或者接上拉;

(A,B,AB型都是5个脚)

我们手机上一般用的都是B型Mini-USB口
