MATLAB信号包络的提取

一、使用希尔伯特变换计算信号包络

1.函数调用

y=hilbert(x)

2.范例

clear all; clc; close all;

n=-5000:20:5000;            % 样点设置
% 程序第一部分:直接做做希尔伯特变换
N=length(n);                % 信号样点数
nt=0:N-1;                   % 设置样点序列号
x=120+96*exp(-(n/1500).^2).*cos(2*pi*n/600); % 设置信号
Hx=hilbert(x);              % 希尔伯特变换
% 作图
plot(nt,x,'k',nt,abs(Hx),'r');
grid; legend('信号','包络');
xlabel('样点'); ylabel('幅值')
title('信号和包络')
set(gcf,'color','w');

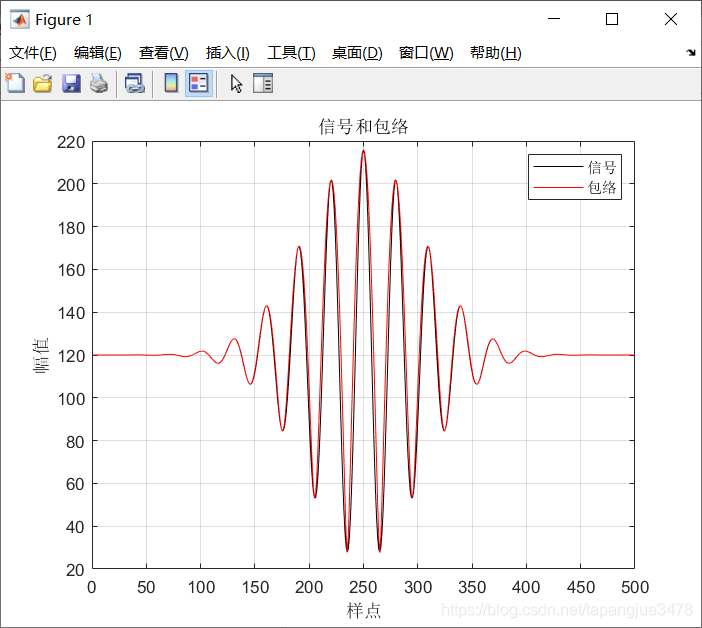

直接对接收到的信号做希尔伯特变换,得到的包络如图所示
在这里插入图片描述
原因是由于直流分量的影响,早生了包络的不理想,下面对信号进行去直流分量的处理,再进行希尔伯特变换。代码如下所示:

clear all; clc; close all;
n=-5000:20:5000;            % 样点设置
% 程序第一部分:直接做做希尔伯特变换
N=length(n);                % 信号样点数
nt
