元器件排列:I, L

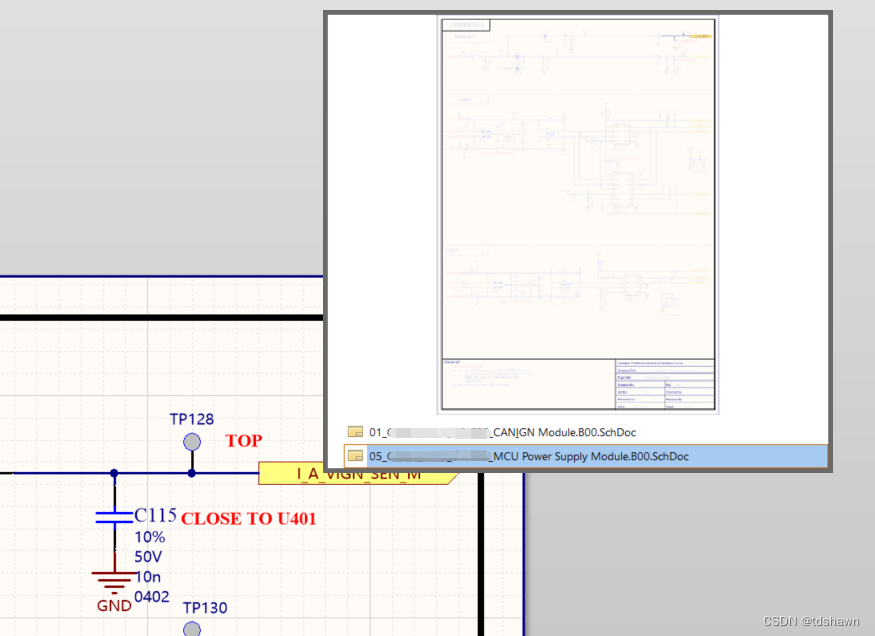

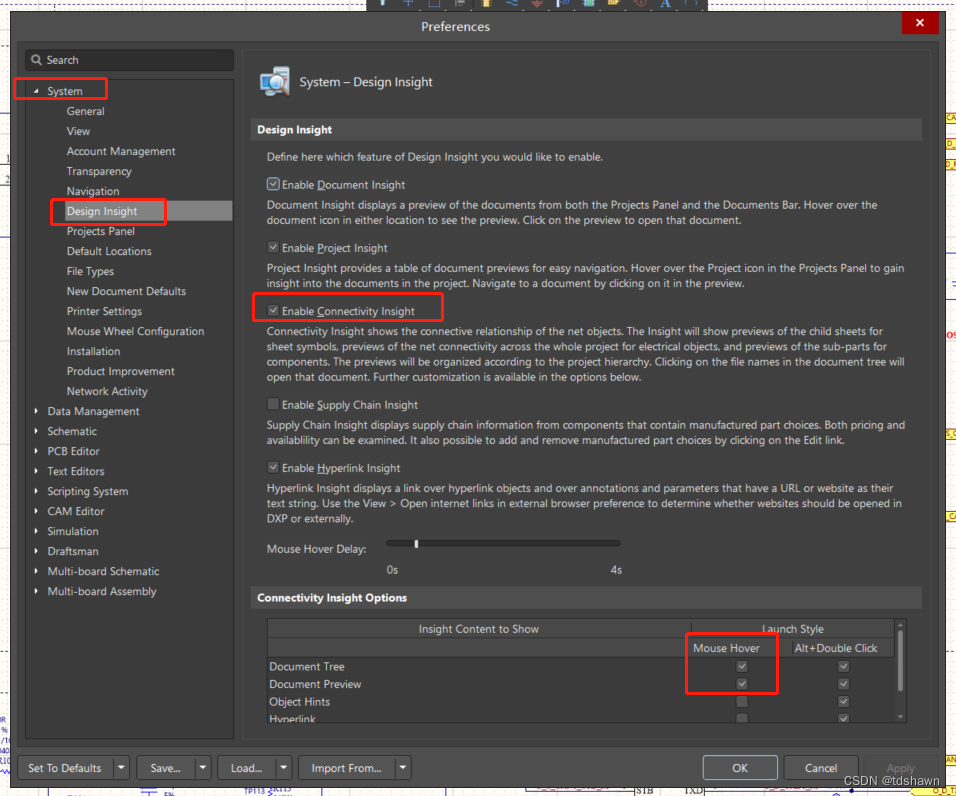

原理图分页时,查看网络所在的位置
原理图打开任意一张, 先编译一遍,快捷键 c+c
快捷键O+P, 如下设置:
效果如下:
消除DRC,

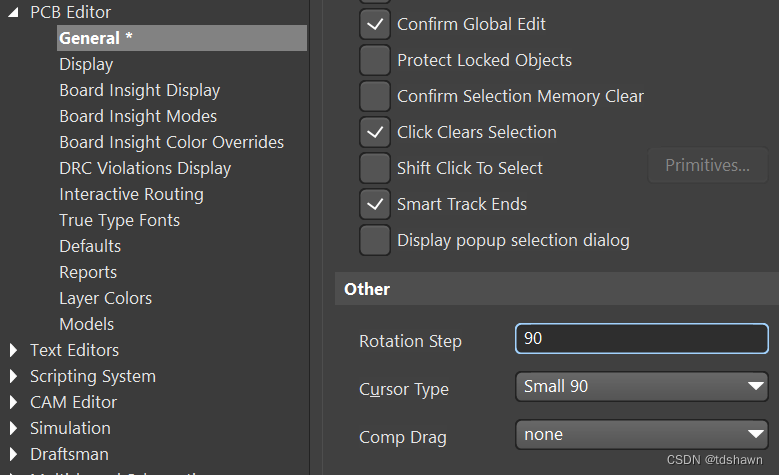

元件旋转角度设置

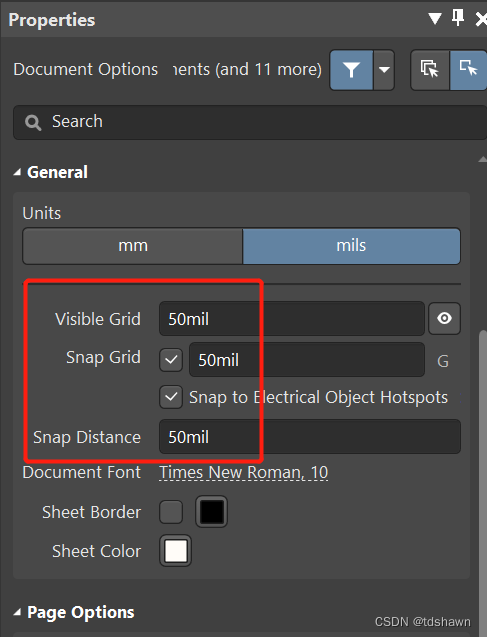

图纸栅格设置
原理图页面,点击空白处,右侧打开properties选项,
ctrl + shift + D: 将选中对象对齐至栅格
网络class设置:
原理图界面,放置信息标签,properties编辑class名称;
复制该标签至其他网络即可设置为同一个class
PCB界面,

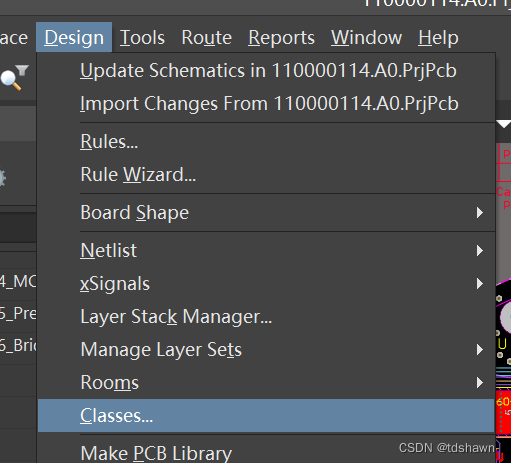

design --> class --> 查看class包含的网络
TC, +长按CTRL, 原理图与PCB间跳转

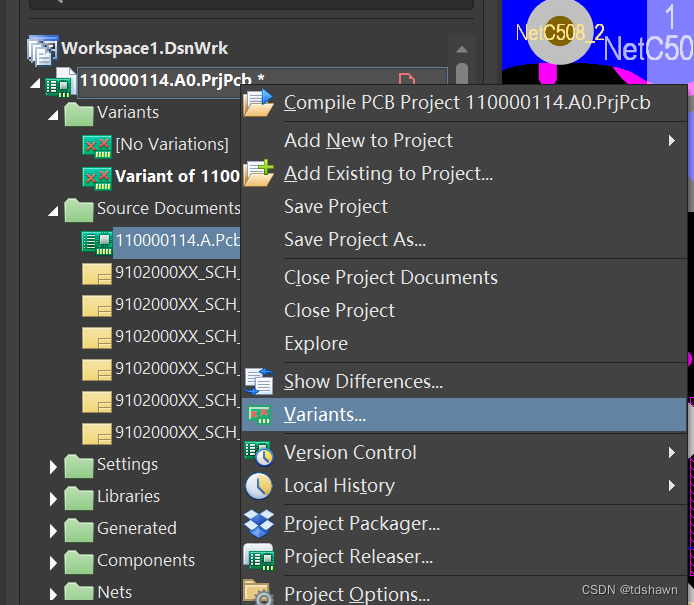

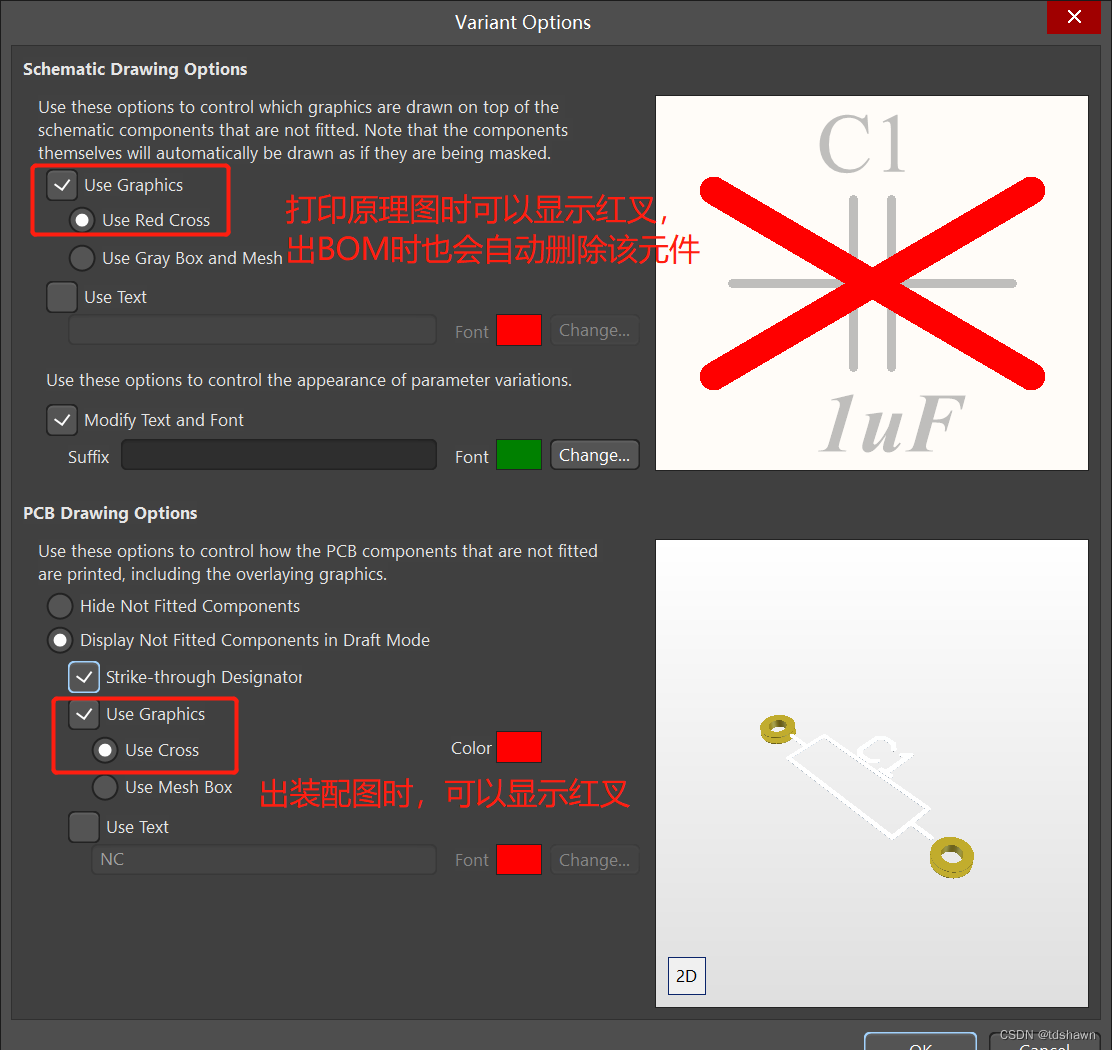

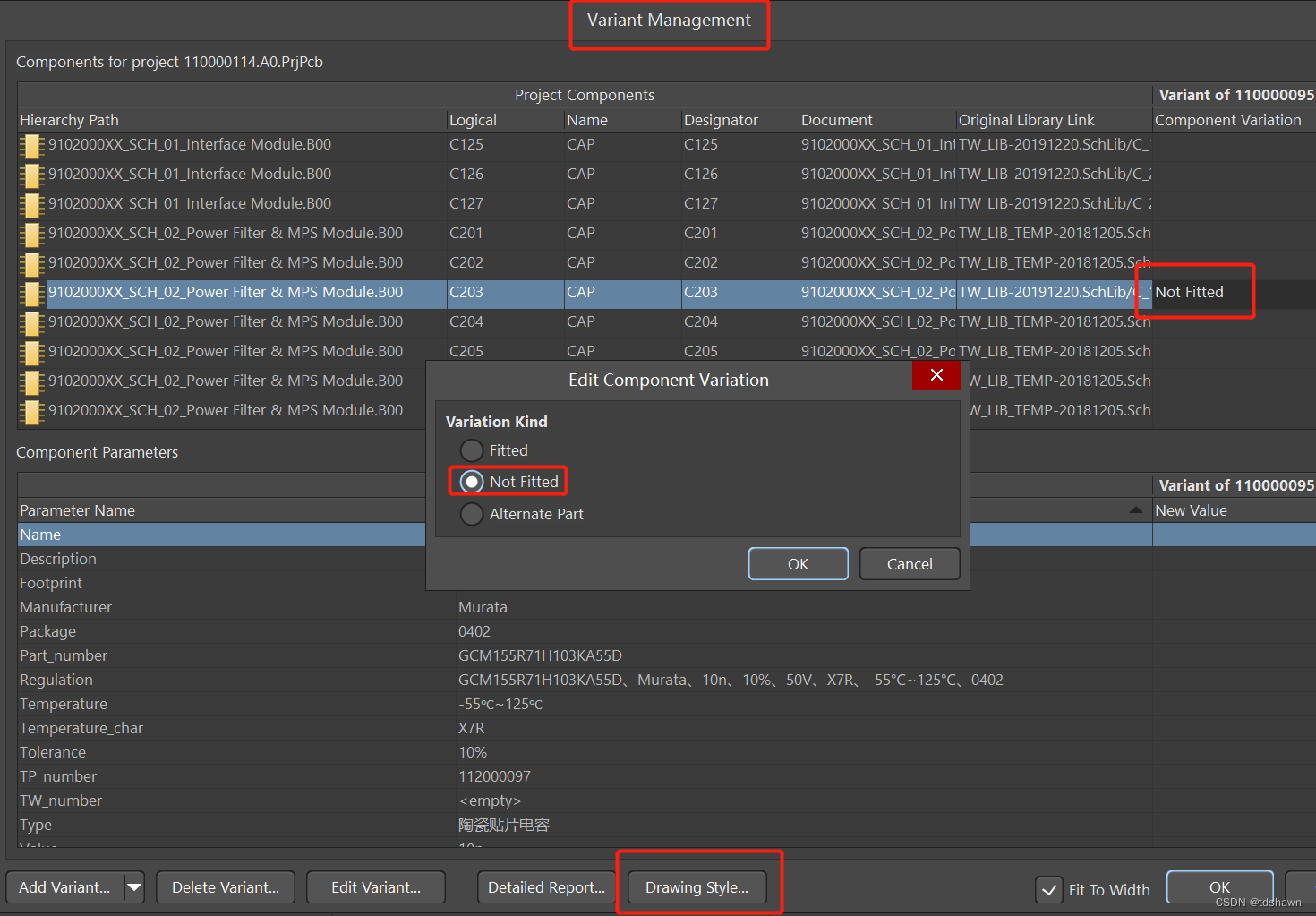

变量设置,可以在出图的时候显示SMD 是否贴片

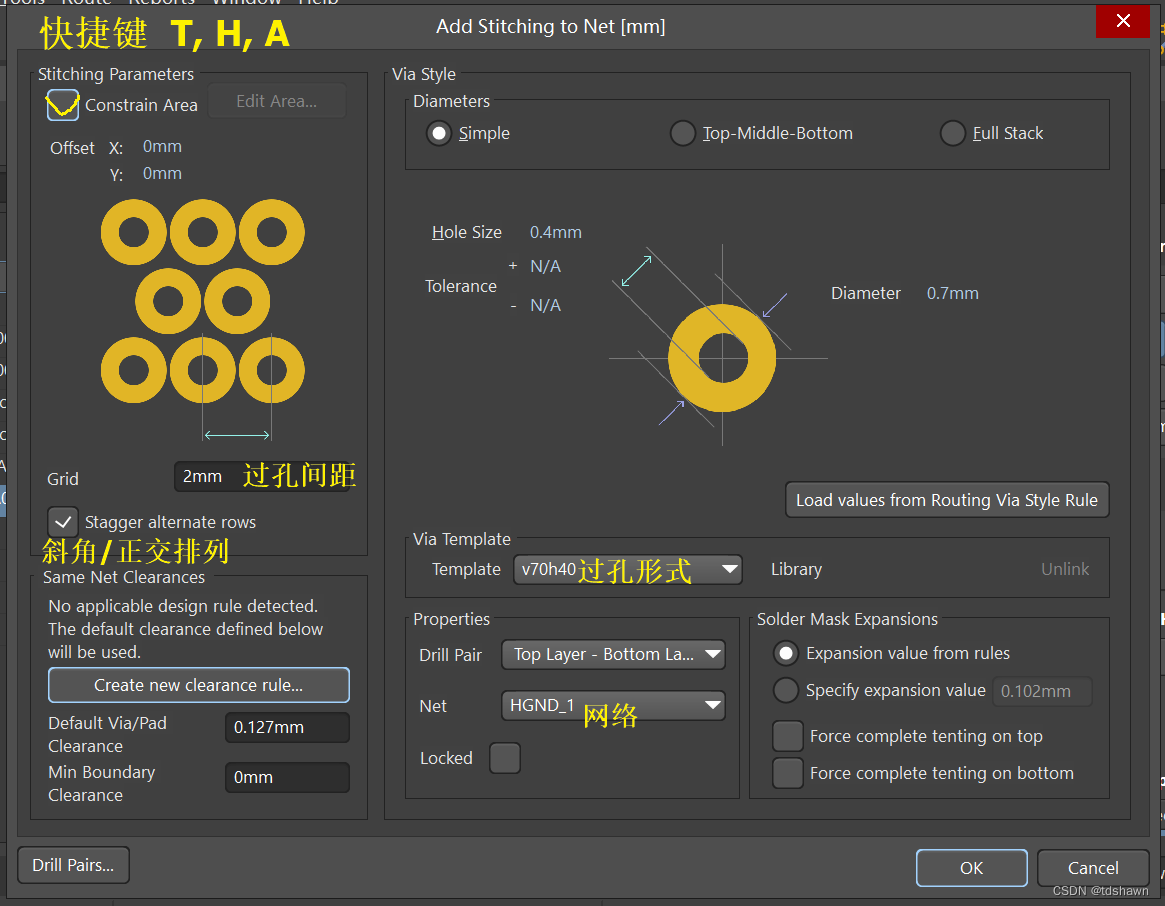

过孔阵列
T,H,A
快捷键:
选中2D线条,TVB 可将该线条转化为PCB边界,或者挖孔
原理图网络作用域

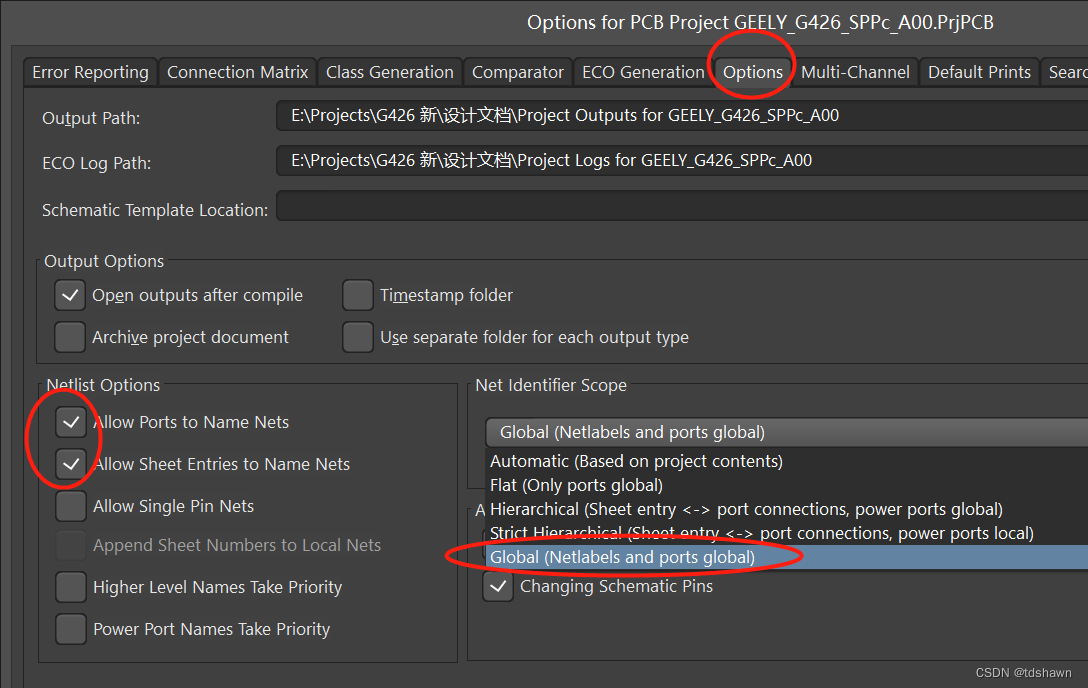

设置后网络名称,页间连接符等作用为整个工程
生成泪滴后规则检查报错
1. T-G-A 全局铺铜重新铺铜

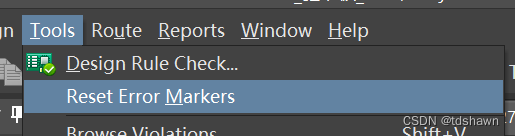

2. 重新规则检查
3. 如果再报错,再单独修改某一个铺铜, TGR ,针对该铺铜重新设置,再检查
规则设置
特殊元件新建规则时优先级要高于全局规则,
可以在全局规则上, dupulicate rule,然后放宽数值,修改针对的对象
语句: incomponent('xx1') or incomponent('xx2'),
网络优先级
netlable > 电源/地 > offset > port 名称。
优先级高的会覆盖优先级低的名称,最终所有相关联的网络都会变为最高优先级的名称。

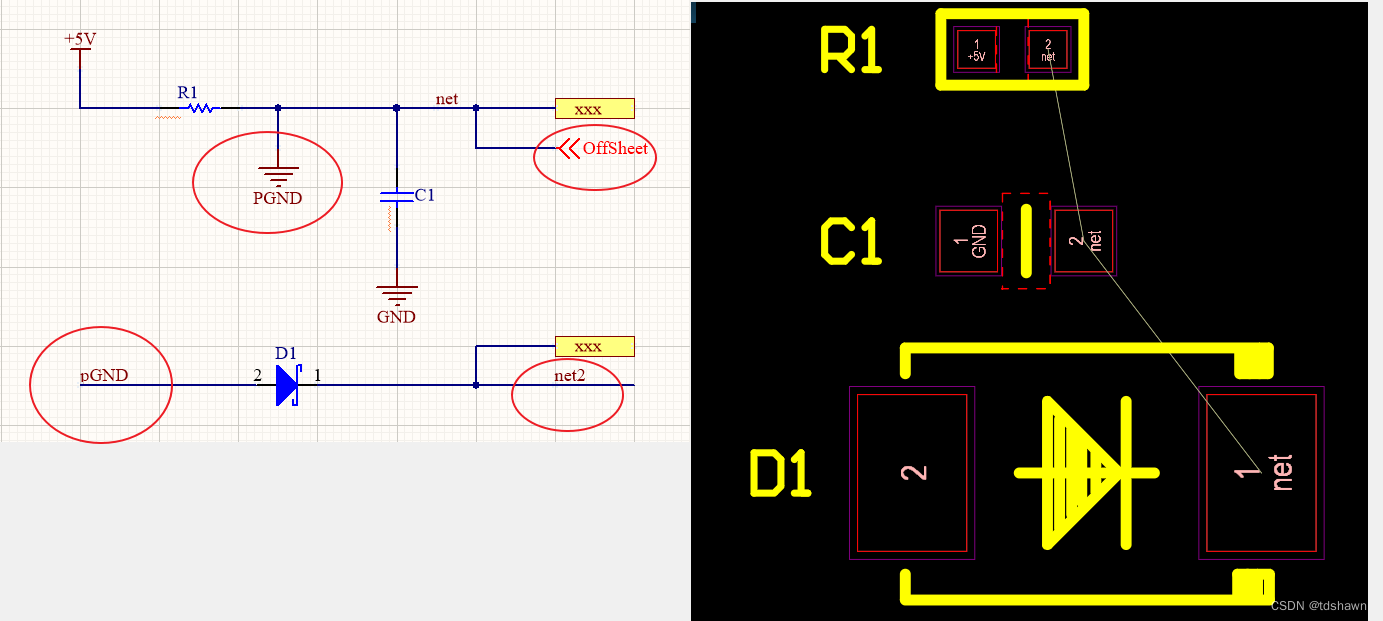

如下,最终只会保留"net" 名称, PGND 会被删除,"XXX"和"OFFSHEET" 会被更名为"net"
圆弧倒角

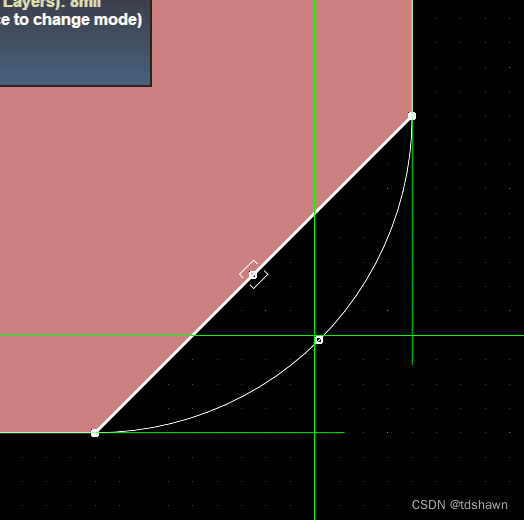

鼠标落在斜边的中心点,
shift + space 选择倒角的方式,切换到圆弧的时候就可以了。
