基于单片机的PM2.5检测系统-开题报告

资料查找方式：

特纳斯电子（电子校园网）：搜索下面编号即可

编号：

CJ-51-2021-007-KT

设计简介：

本设计是基于单片机的PM2.5检测系统，主要实现以下功能：

• 可实现LCD1602显示PM2.5的具体数值以及最大数值；
• 可实现通过按键调节PM2.5的最大值大小；
• 可实现通过继电器控制降尘装置自动降尘；

标签：51单片机、LCD1602、PM2.5、自动降尘

题目扩展：灰尘检测、降尘系统

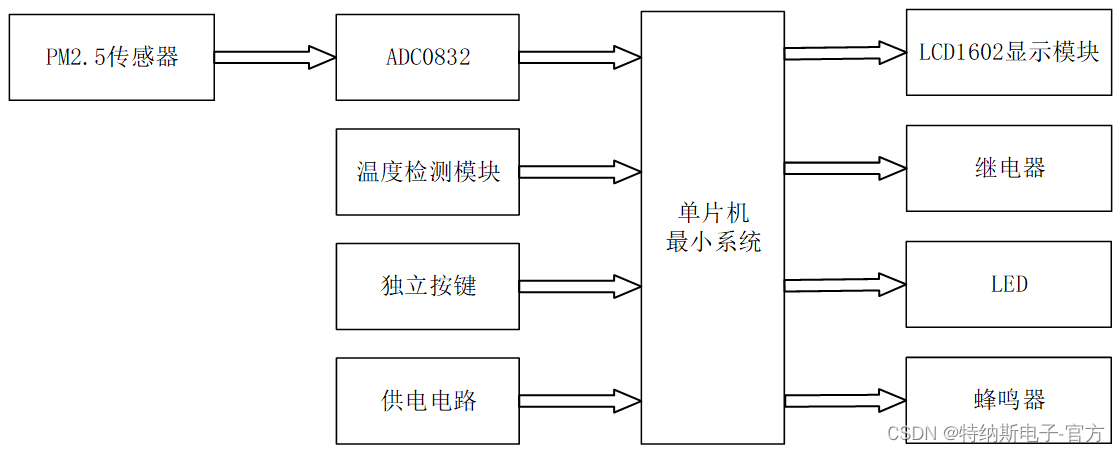

系统框图：

本设计以STC89C52单片机为核心控制器，加上其他的模块一起组成PM2.5的整个系统，其中包含中控部分、输入部分和输出部分。中控部分采用了STC89C52单片机，其主要作用是获取输入部分数据，经过内部处理，控制输出部分。输入由四部分组成，第一部分是PM2.5传感器和ADC0832组成的PM2.5检测模块，通过该模块可检测当前的PM2.5浓度；第二部分是DS18B20温度检测模块，通过该模块可检测当前的温度；第三部分是独立按键，通过三个独立按键切换界面和设置温度、PM2.5的最大值；第四部分是供电电路，给整个系统进行供电。输出由四部分组成，第一部分是LCD1602显示模块, 通过该模块可以显示当前温度、PM2.5、温度最大值、PM2.5最大值等；第二部分是继电器，当温度和PM2.5大于设置的最大值时，继电器闭合；第三部分LED和第四部分蜂鸣器组成声光报警器，当温度和PM2.5大于设置的最大值时，进行声光报警。
