S7-1200简介

西门子产品的详细信息可以浏览官方网站进行超看学习：https://new.siemens.com/cn/zh.html
技术论坛：https://www.ad.siemens.com.cn/club/bbs/welcome.aspx
技术问答（找答案）：https://www.ad.siemens.com.cn/service/answer/default.html
S7-1200是SIMATIC S7-1200的简称，是西门子的一款紧凑型、模块化PLC，可完成简单逻辑控制、高级逻辑控制、HMI（人机接口）和网络通信等任务的控制器。主机长下面这个样子：
西门子PLCS7-1200
SIMATIC S7-1200 系统有五种不同模块，分别为 CPU 1211C、CPU 1212C 、 CPU 1214C、CPU1215C和CPU1217C。其中的每一种模块都可以进行扩展，以完全满足您的系统需要。可在任何 CPU 的前方加入一个信号板，轻松扩展数字或模拟量 I/O，同时不影响控制器的实际大小。可将信号模块连接至 CPU 的右侧，进一步扩展数字量或模拟量 I/O 容量。CPU 1212C 可连接 2 个信号模块，CPU 1214C 、CPU1215C和CPU1217C可连接 8 个信号模块。最后，所有的 SIMATIC S7-1200 CPU 控制器的左侧均可连接多达 3 个通讯模块，便于实现端到端的串行通讯。

编程软件–博图

博图软件介绍

TIA博途是全集成自动化软件TIA portal的简称，是西门子推出的全新的工业自动化软件，它也是业内首次将工程组态与可视化打包在一起的软件。也就是说，它既是一套面向编程人员的编程工具，又是一套面向用户的可视化软件，集成了传统的西门子STEP7和WINCC的功能，可以更加直观、高效、快速的进行自动化项目的开发。

小知识：
现在的西门子WINCC是有两个安装版本的，
第一个，它集成在了博图当中，就是说安装完博图软件本体后，WINCC就在里面了，不需要我们再另外安装；
第二个，需要我们单独下载、安装的WINCC7.4，它和最早的WINCC下载安装是一样的，可以理解为没出博图软件之前的WINCC的升级版。

博图对软件进行最大的改进就是集成。它将以前编写PLC程序的STEP_7、组态触摸屏的WINCCFlexcible以及组态PC端的HMIWINCC这三个软件进行了集合，整合到了一个软件当中；这样变量关联更加方便，而不用像以前那样STEP_7和WINCC都需要自己单独建立变量。

所以，选择博图V15.1Professional版本集成的WINCC，就不能再进行选择单独安装了，这个版本的WINCC是功能最全的WINCC，能编辑触摸屏HMI，也能进行PC端的HMI组态。但是不能和单独下载的WINCCV7.4兼容，有博图V15Professional版本的就不能再安装WINCCV7.4了。

哪些PLC可以用博途开发？

S7-1200、S7-1500、S7-300、S7-400都可以通过博途开发；

S7-200和S7-200smart无法使用博途；

另外有些S7-400也无法用博途开发，像我现在正在使用的S7-400H就只能采用老版STEP7开发。

当然博途除了开发以上PLC外，还能够组态触摸屏画面和上位机可视化画面。

博途项目可以使用相同版本或者更高版本版本打开，例如V15可以打开V13SP1的项目，但是存在一些特殊情况，详见下表。
博图版本列表

（1）没有注释的√表示：如果相同版本直接打开，如果项目版本低于当前博途版本，则可以备份升级至当前博途版本，也就是说会保留之前的项目版本，另外复制一个项目升级，也可以取消打开动作

（2）名词解释：兼容打开项目是指高版本打开低版本项目时，直接打开，不提示升级，可以在打开项目后自行选择升级。

博图软件下载

第一次安装，建议直接安装V17。TIA Portal V17是SIEMENS在2021年11月18日正式开放的下载，功能齐全也相对稳定。博图V17官方下载地址、各版本官方下载地址
具体的下载步骤可参考以下V16版本的文章，下载方式大同小异，软件从官网直接下载即可，下载速度不慢，除了注册用户感觉有点麻烦：
引用驽马同学的下载安装教程：

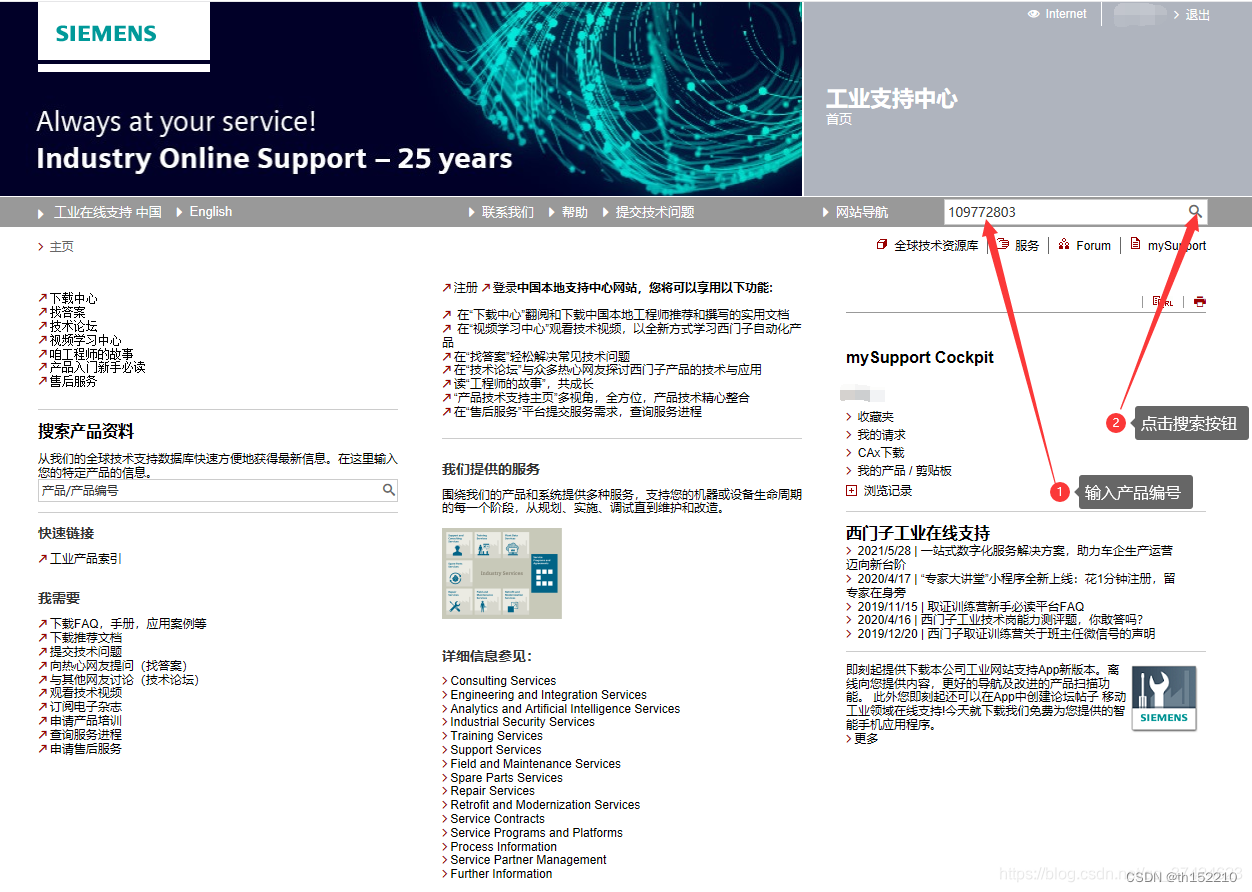

1.在西门子资料下载中心官网首页，输入文档编号，搜索。

产品编号如下：
V18：109807109
V17：109784440
2.文件下载和解压
安装文件的下载前提是要登录西门子的注册账号，这个时候没有的同学需要去注册一个。
找到DVD 1 Setup这个位置（找专业版的professional），把下面的第一个文件（ISO格式）下载后进行解压安装或直接打开（win10以上系统可以直接打开）。

博图安装步骤

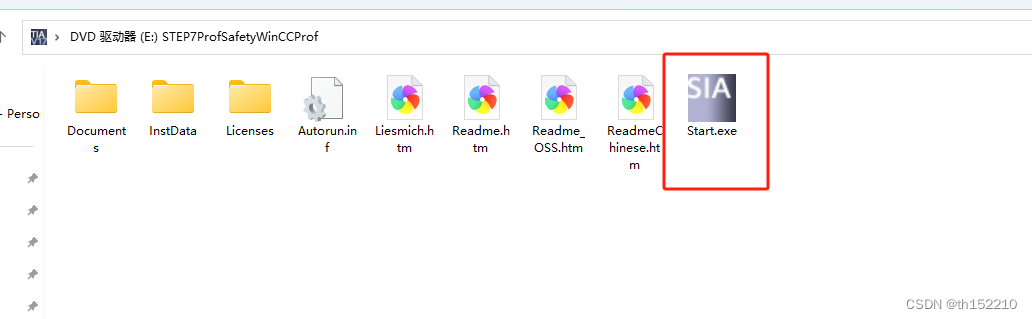

以管理员身份运行Start.exe即可开始安装
v17安装文件
接下来就是一路下一步同意和安装。但是有可能会遇到提示电脑确少".net 3.5"程序导致无法进行安装过程。这时需要我们去下载一个.net 3.5安装包，安装这个程序后，重启电脑再执行安装文件。
电脑自行安装：安装博图时出现缺少.net3.5sp1解决办法、.net3.5sp1手动下载链接

3.安装末尾特别注意（有时候在安装前也会出现要求重启，处理方法一样）
当博途的安装完成走到最后一个界面，界面会弹出需要重启电脑的选项，这个时候我们不能点稍后重启，也不能立即点击重启电脑；

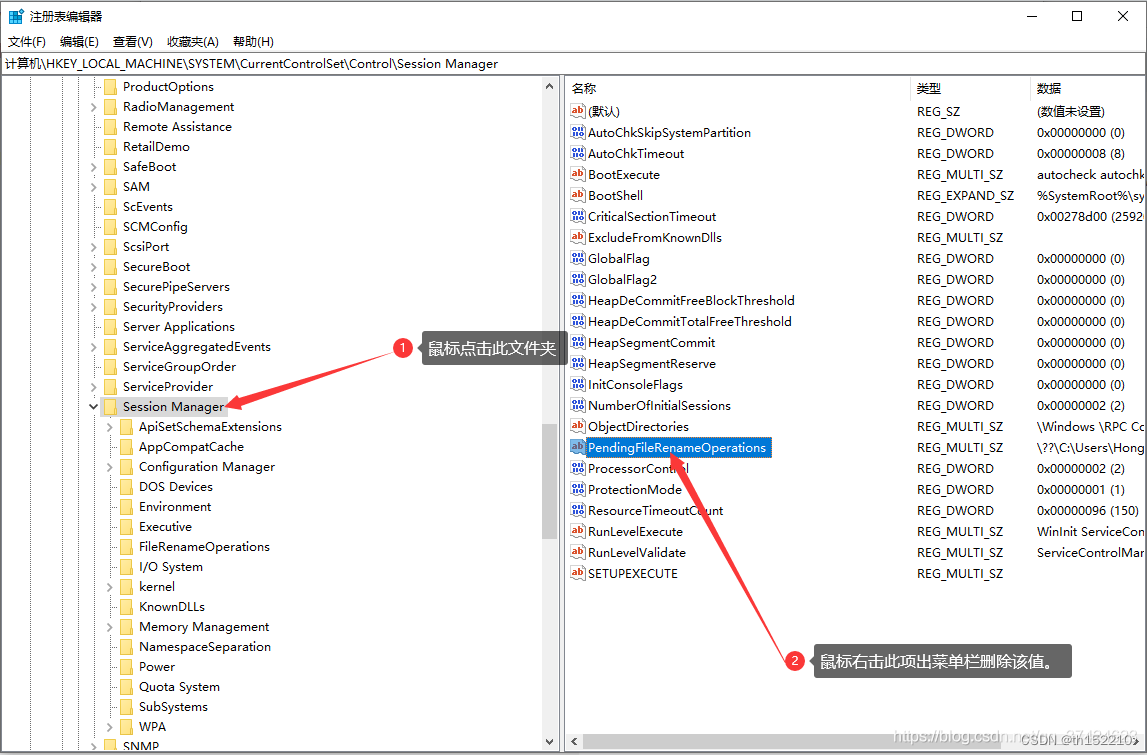

首先保持这个界面不动，打开运行对话框，输入regedit，打开注册表编辑器。
安装路径找到计算机\HKEY_LOCAL_MACHINE\SYSTEM\CurrentControlSet\Control\Session Manager
在这个Session Manager文件夹下，找到PendingFileRenameOperations-，并且义无反顾的删除它。
然后我们在放心大胆的选择那个重启电脑的选项就可以了。
等待电脑重启以后，软件就安装完成了。

一个电脑主机可以同时安装多个版本，但博图软件会对电脑进行很多的注册表设置等，如果想保持自己的主机清洁无污染，同时又要多个版本同时使用，建议采用虚拟机的方式安装博图软件。虚拟机软件建议使用vmware workstation16 pro，具体安装、和谐步骤参考：https://zhuanlan.zhihu.com/p/386190385
博图软件安装完成后还会涉及到一些版权和谐问题，这里就不具体介绍了，感兴趣的可以自己研究。
注册表1

博图编程

（一）modbus多分站轮询

详细内容参照文章：modbus多分站轮询

工程描述：

板载通信板方式-主站
有三个设备，分别是132泵，160泵，流量传感器，
三个设备都是通过rs485线接至1200板载的通信板CB1241-RS485板，
三个设备都是用的标准modbus通信协议，波特率设置为9600，偶校验，1位停止位，站号分别为9,6,1
三个设备的数据范围不一样
