重庆交通大学信息科学与工程学院

《嵌入式系统基础A》课程

作业报告（第4周）

班级：物联网工程2002

姓名-学号：吴泽霖-632007060217

实验项目名称： ARM汇编程序入门实践

实验项目性质：设计性

实验所属课程：《嵌入式系统基础》

实验室(中心)：南岸校区语音大楼

指导教师：娄路

完成时间： 2022 年 10 月 8 日

一、实验内容和任务

搭建并配置Keil嵌入式开发环境，完成一个基于STM32汇编程序的编写

二、实验要求

1. 分组要求：每个学生独立完成，即1人1组。

2. 程序及报告文档要求：具有较好的可读性，如叙述准确、标注明确、截图清晰等。

3.项目代码上传github，同时把项目完整打包为zip文件，与实验报告（Markdown源码及PDF文件）、作业博客地址一起提交到学习通。

三. 实验过程介绍

一、搭建并配置Keil嵌入式开发环境

1.安装keil，配置环境

1、keil安装

通过以上链接下载mdk和注册器，点击安装mdk，根据提示自行更改软件路径和支持包路径，填写完注册信息后NEXT，等待安装。安装完成，点击Finish。
2、注册Keil

1.点击运行注册器程序。
2.在桌面找到keil软件图标，点击右键，以管理员身份运行。
3.点击File–>Lincense Management–>Single-User Lincense，找到CID，复制CID中的内容填写到注册器的CID空白处，将注册器中Target选择为ARM，点击Generate，得到注册码。
4.将生成的注册码复制粘贴到Keil的New Lincense ID Code空白处，点击Add LIC，点击Close。
3、支持包安装

点击运行下载的支持包，NEXT开始安装，安装完成，点击Finish。
请添加图片描述

2.完成一个基于STM32汇编程序的编写

右键单击Source Group 1，选择Add New Item to Group,添加Asm File (.s)文件，命名为TEST并保存。

为其添加如下代码

 AREA MYDATA, DATA

 AREA MYCODE, CODE
	ENTRY
	EXPORT __main

__main
	MOV R0, #10
	MOV R1, #11
	MOV R2, #12
	MOV R3, #13
	;LDR R0, =func01

	BL	func01
	;LDR R1, =func02
	BL	func02

	BL 	func03
	LDR LR, =func01
	LDR PC, =func03
	B .

func01
	MOV R5, #05
	BX LR

func02
	MOV R6, #06
	BX LR

func03
	MOV R7, #07
	MOV R8, #08
	BX LR

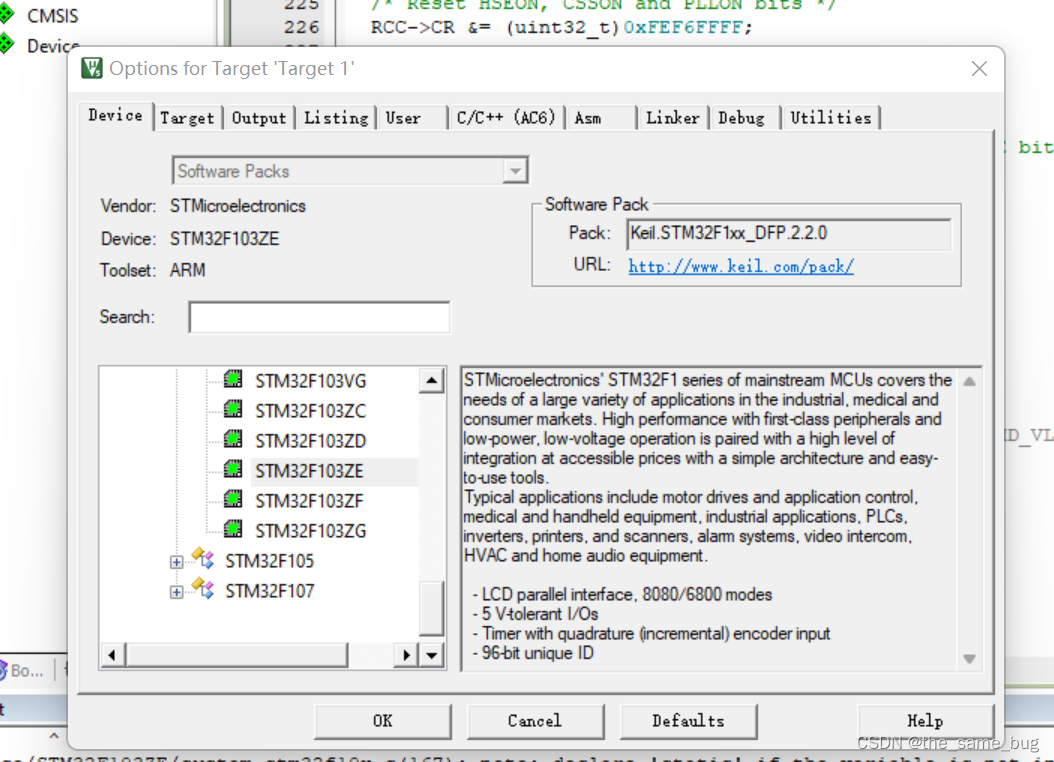

设置仿真器模式

点击菜单中的Project，找到Options for Target ‘Target 1’并点击，选择Debug–>Use Simulator,将Dialog DLL以及Parameter处修改为自己选择的设备

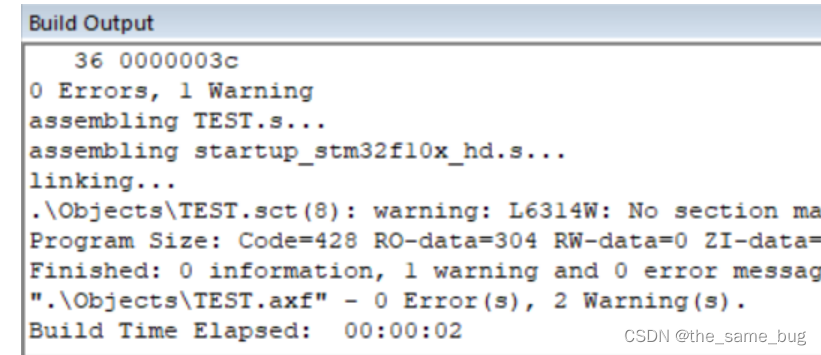

请添加图片描述编译调试

请添加图片描述

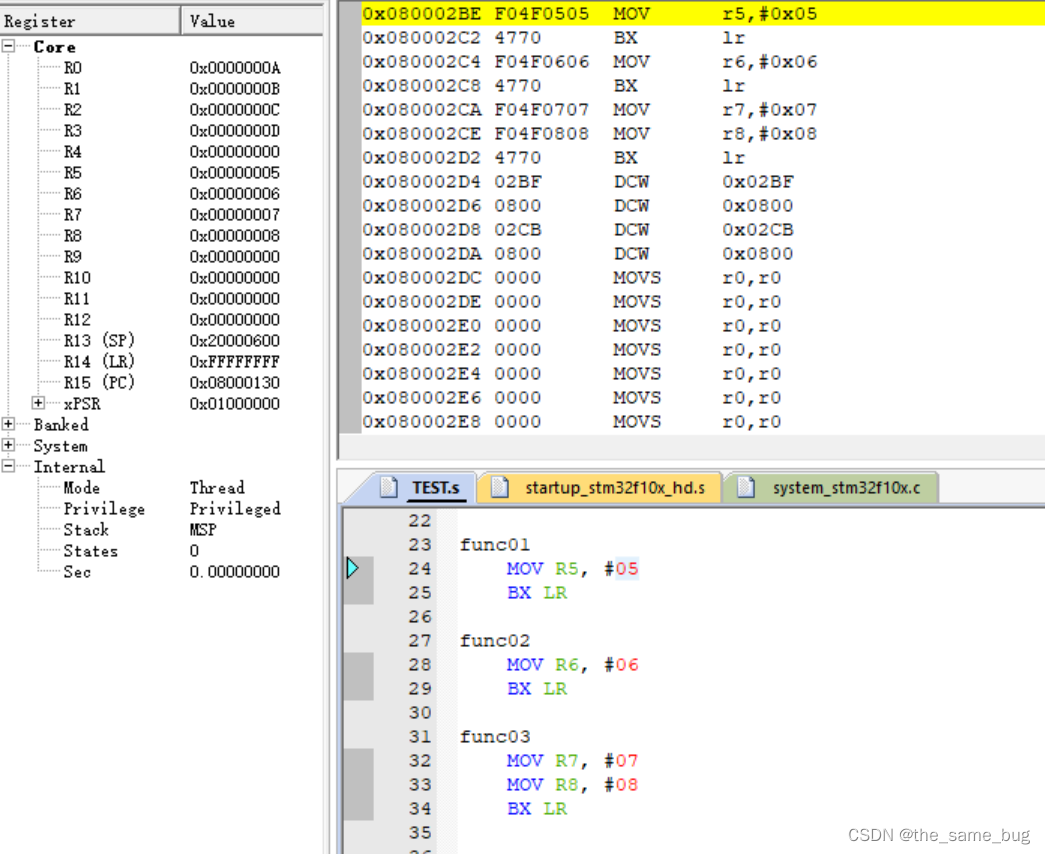

可以看见寄存器R5,R6,R7,R8的值和程序设置一样。

3、分析HEX文件

:020000040800F2
:100000000006002031010008390100083B0100080A
:100010003D0100083F010008410100080000000008
:100020000000000000000000000000004301000884
:1000300045010008000000004701000849010008D0
:100040004B0100084B0100084B0100084B01000860
:100050004B0100084B0100084B0100084B01000850
:100060004B0100084B0100084B0100084B01000840
:100070004B0100084B0100084B0100084B01000830
:100080004B0100084B0100084B0100084B01000820
:100090004B0100084B0100084B0100084B01000810
:1000A0004B0100084B0100084B0100084B01000800
:1000B0004B0100084B0100084B0100084B010008F0
:1000C0004B0100084B0100084B0100084B010008E0
:1000D0004B0100084B0100084B0100084B010008D0
:1000E0004B0100084B0100084B0100084B010008C0
:1000F0004B0100084B0100084B0100084B010008B0
:100100004B0100084B0100084B0100084B0100089F
:100110004B0100084B0100084B0100084B0100088F
:100120004B0100084B0100084B0100084B0100087F
:100130000948804709480047FEE7FEE7FEE7FEE77B
:10014000FEE7FEE7FEE7FEE7FEE7FEE704480549B7
:10015000054A064B7047000041020008990200085A
:100160000000002000060020000200200002002005
:10017000704770477047000080B500F001F880BDFF
:1001800082B041F204000021C4F20200019100910A
:1001900050F8041C41F4803140F8041C50F8041C51
:1001A00001F400310091019901310191009919B9CF
:1001B0000199B1F5A06FF1D150F8041C890354BF27
:1001C0000021012100910099012936D142F200015C
:1001D000C4F202010A6842F010020A600A6822F0C2
:1001E00003020A600A6842F002020A6001680160C4
:1001F00001680160016841F480610160016821F4D7
:100200007C110160016841F4E811016050F8041CA0
:1002100041F0807140F8041C50F8041C8901FBD5A2
:10022000016821F003010160016841F002010160F1
:10023000016801F00C010829FAD102B070470000F2
:1002400080B541F20000C4F202000168002241F0D2
:10025000010101604168CFF6FF0211404160016871
:100260004FF6FF72CFF6F66211400160016821F48B
:1002700080210160416821F4FE0141604FF41F01BB
:100280008160FFF779FF4EF60850CEF200004FF084
:100290000061016080BD00004FF00A004FF00B01CB
:1002A0004FF00C024FF00D0300F009F800F00AF8CF
:1002B00000F00BF8DFF81CE0DFF81CF0FEE74FF071
:1002C000050570474FF0060670474FF007074FF0DF
:0C02D00008087047BF020008CB020008BD
:040000050800029954
:00000001FF

该文件为16进制的一串字符。hex文件的第一排字符称之为扩展线性地址记录，也称为32位地址记录或HEX386记录。
在第一行数据020000040800F2中，其实际表达为0x02 0x00 0x00 0x04 0x08 0x00 0xf2。具体含义为

第一个字节 0x02表示本行数据的长度；

第二、三字节 0x00 0x00表示本行数据的起始地址；

第四字节 0x04表示数据类型，数据类型有：0x00、0x01、0x02、0x03、0x04、0x05

'00' Data Rrecord：用来记录数据，HEX文件的大部分记录都是数据记录
'01' End of File Record: 用来标识文件结束，放在文件的最后，标识HEX文件的结尾

'02' Extended Segment Address Record: 用来标识扩展段地址的记录

'03' Start Segment Address Record:开始段地址记录

'04' Extended Linear Address Record: 用来标识扩展线性地址的记录

'05' Start Linear Address Record:开始线性地址记录

然后是数据，0x08 0x00

最后一个字节 0xf2为校验和。

三、总结

在开始搭建环境到开始一个简单程序的编写过程，遇到许多的问题。比如最开始支持包的安装，由于支持包的中文路径，弄了好久才把支持包安装完成，还有调试出现报错的情况，原来是Debug中参数的设置的问题。只有自己亲自尝试才能感受到整个过程，了解到这个程序的问题。通过这个练习，自己能够初步认识使用MDK建立一个工程，调试一个工程，但是缺少LED闪烁的仿真效果展示结果和过程。
