电阻（应变）式传感器

【 章节要点

  • 工作原理
  • 特性分析与误差（温度）补偿
  • 测量电路
  • 主要应用——柱式，悬臂梁式传感器的分析计算
  • 习题 】

|| 工作原理

  • 早在1856年，英国物理学家就发现了金属的电阻应变效应——金属丝的电阻随其所受的机械形变（拉伸或压缩）而变化。

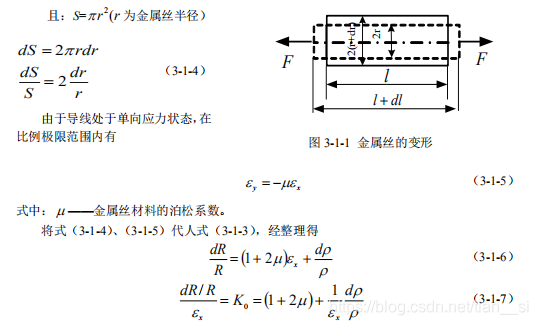

在这里插入图片描述

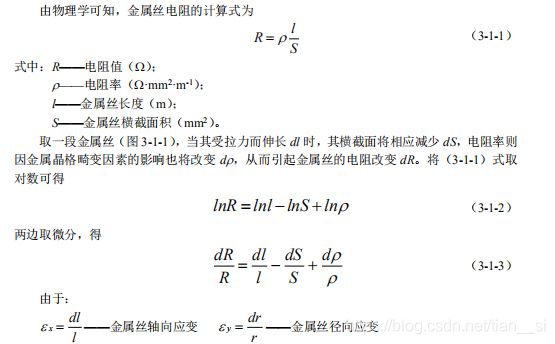

在这里插入图片描述

|| 电阻应变片 （转换元件）

  • 电阻应变片是由电阻丝绕成的敏感栅等构成的用于测量应变的元件，其工作原理是基于电阻应变效应。

  • 结构 （一次性）
    在这里插入图片描述

实验表明，应变片的灵敏系数 K 总小于同种材料金属丝的灵敏系数 Ko，观察应变片的结构可以理解，在拐弯处存在 横向效应 总是会抵消纵向应变的，所以设计时可以适
