储能变流器（PCS）构网型和跟网型区别

最新推荐文章于 2025-03-12 07:30:00 发布

cehnttt

最新推荐文章于 2025-03-12 07:30:00 发布

阅读量5.3k

点赞数 14

文章标签：经验分享笔记学习方法

本文链接：https://blog.csdn.net/tiande_/article/details/135720023

版权

本文探讨了构网型储能的发展现状，其作为电压源特性使其在新型电力系统中有优势。尽管成本和技术问题限制了大规模推广，西北地区的应用推动了这一技术成为热点。头部企业如南瑞继保等已具备相关技术，但技术门槛高且成本控制关键。

摘要生成于 C知道，由 DeepSeek-R1 满血版支持，前往体验 >

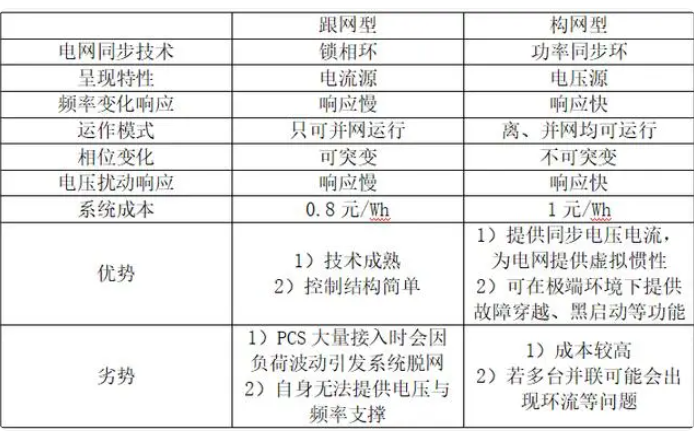

跟网型本质为电流源，自身无法提供电压与频率支撑，必须依赖电网电压和频率，无法支撑系统；构网型本质为电压源，内部设定电压参数信号输出电压与频率，既可并网也可离网运行，对电网支撑能力强。因新型电力系统发展需要，国家层面及地方均颁布政策推动构网型储能发展，但因成本过高、技术问题和标准缺失导致构网型储能在现阶段大规模推广并不现实。因西北地区电网架构强度弱和暂态调节能力有待加强，今年西藏和新疆等地率先推进构网型储能建设，在未来构网型储能或将成为储能系统的基本技术要求。故具备电压源特性的构网型储能因可有效改善新型电力系统的短路容量和转动惯量缺失等问题，成为了今年的行业热点。

目前，众多PCS头部企业已具备或储备了构网型储能的技术能力，例如南瑞继保、阳光电源、科华数能、盛弘电器、科陆电子和禾望电子等，同时各家企业推出的新款PCS产品均具备构网型功能。因构网型储能主要需要PCS超高的过流能力和控制能力，对技术研发和成本控制有着极强的要求，故PCS头部企业在构网型储能产品的市场中有着技术先发优势和成本规模优势。

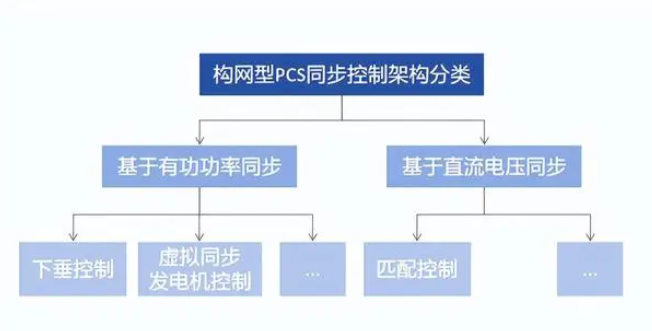

在基于有功功率和直流电压两大控制方案下，构网型PCS同步控制架构可根据控制器特征进一步细分。有功功率同步控制下可分为下垂控制、虚拟同步发电机控制、虚拟振荡子控制和功率同步控制等，直流电压同步控制下可分匹配控制等。
