【arduino】arduino ISP下载程序方法,用arduino uno给arduino nano下载程序

微信关注 “DLGG创客DIY”

设为“星标”,重磅干货,第一时间送达。

    最近用arduino nano,老版的那种miniUSB的接口,得用miniUSB的数据线,今天忘记带miniUSB数据线了。。然后便有了今天的这篇文章于——arduino的ISP下载。

    ISP下载的应用也是比较广泛的,比如在量产产品时,这就是比较常用的一种方式,因为这样比较方便。

    下边简单介绍一下使用方法

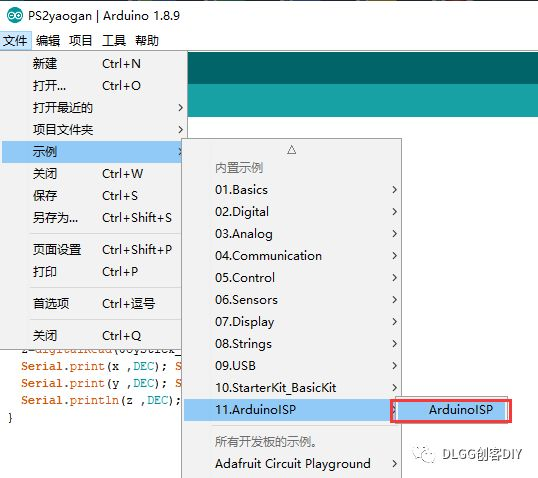

  1. 编程板(PROGRAMMER就是下载器,区别于目标板,目标板是我们要下载程序的板子,编程板是将一个uno板子变成下载器,通过下载器给目标板下载程序)下载官方ArduinoISP代码

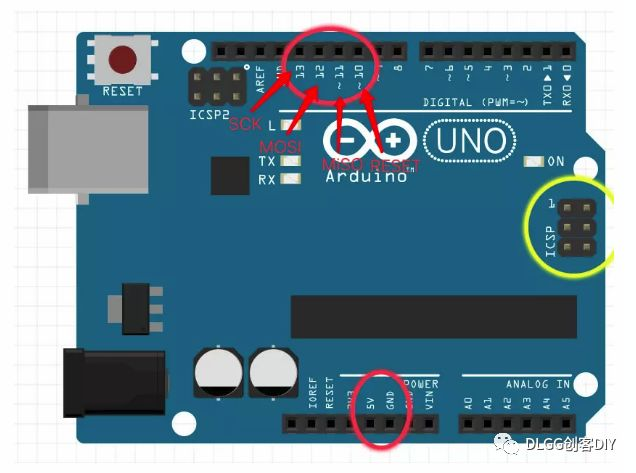

2.编程板和要下载的目标板连接,如下图:

    上图用uno替代了实际中我用的miniUSB接口的nano,好像是我没找到nano的图。

3.打开要向目标板下载的程序,将编程方式由AVRISP mkll修改arduino ISP”

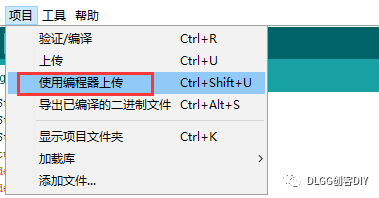

4.最后开始烧录,注意不要直接点“上传”,而是要去工具栏里找到“通过编程器”上传,这里的编程器其实就是第4步设置的Arduino as ISP,也就是指定了通过uno板进行上传
