手把手系列--华邦W25Q128JV Flash操作指南

一、目的

        在上一篇《手把手系列--华邦W25Q64JV Flash操作指南》中我们详细介绍了W25Q64JV这款Flash颗粒，本篇我们再介绍一下W25Q128JV这块颗粒。



二、介绍

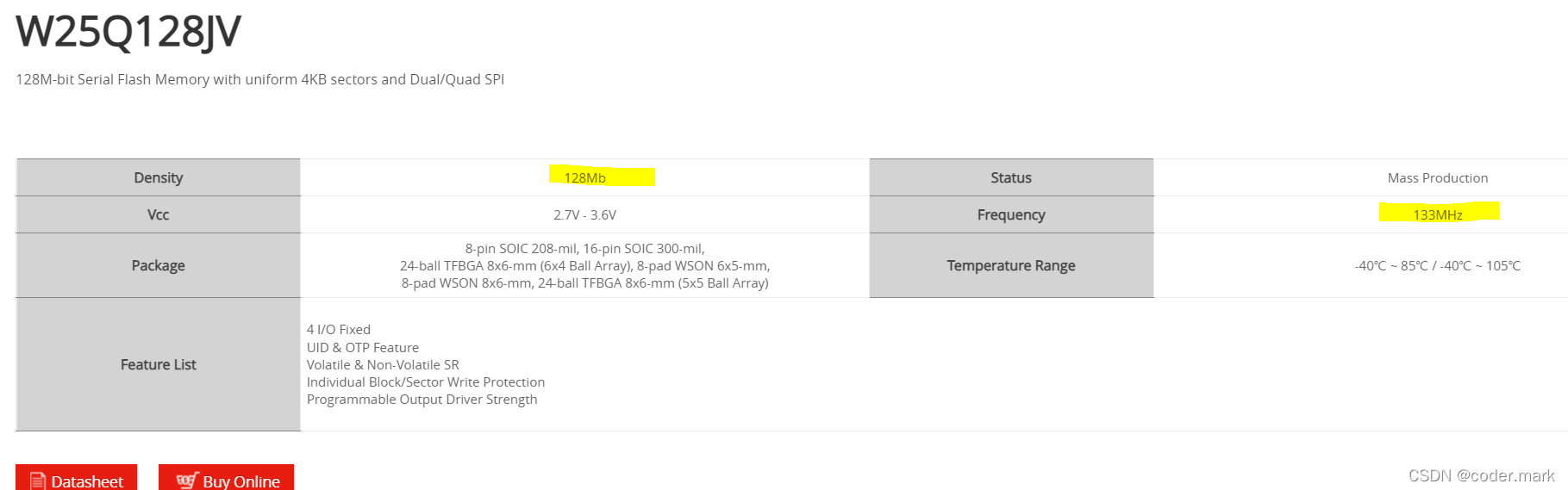

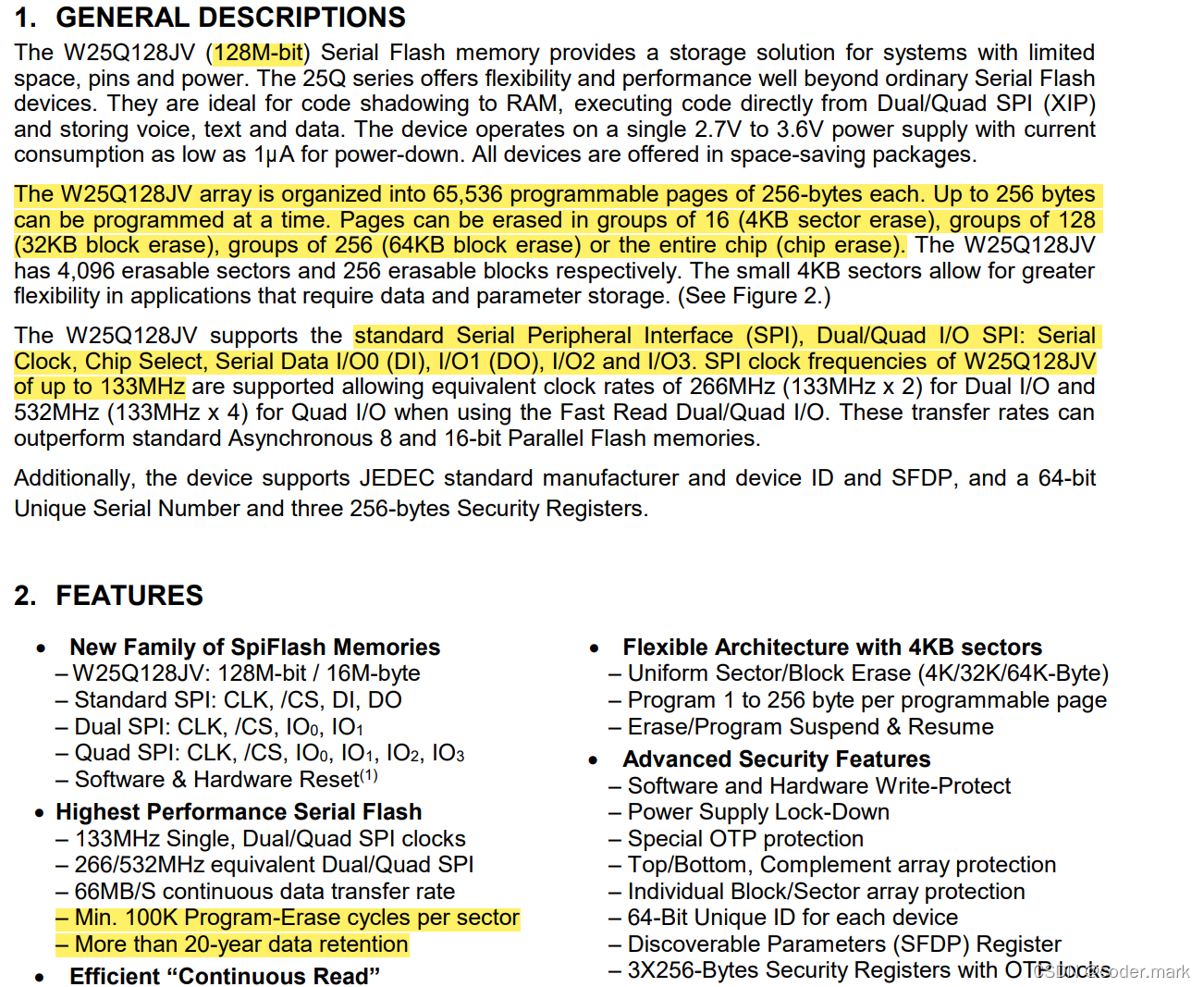

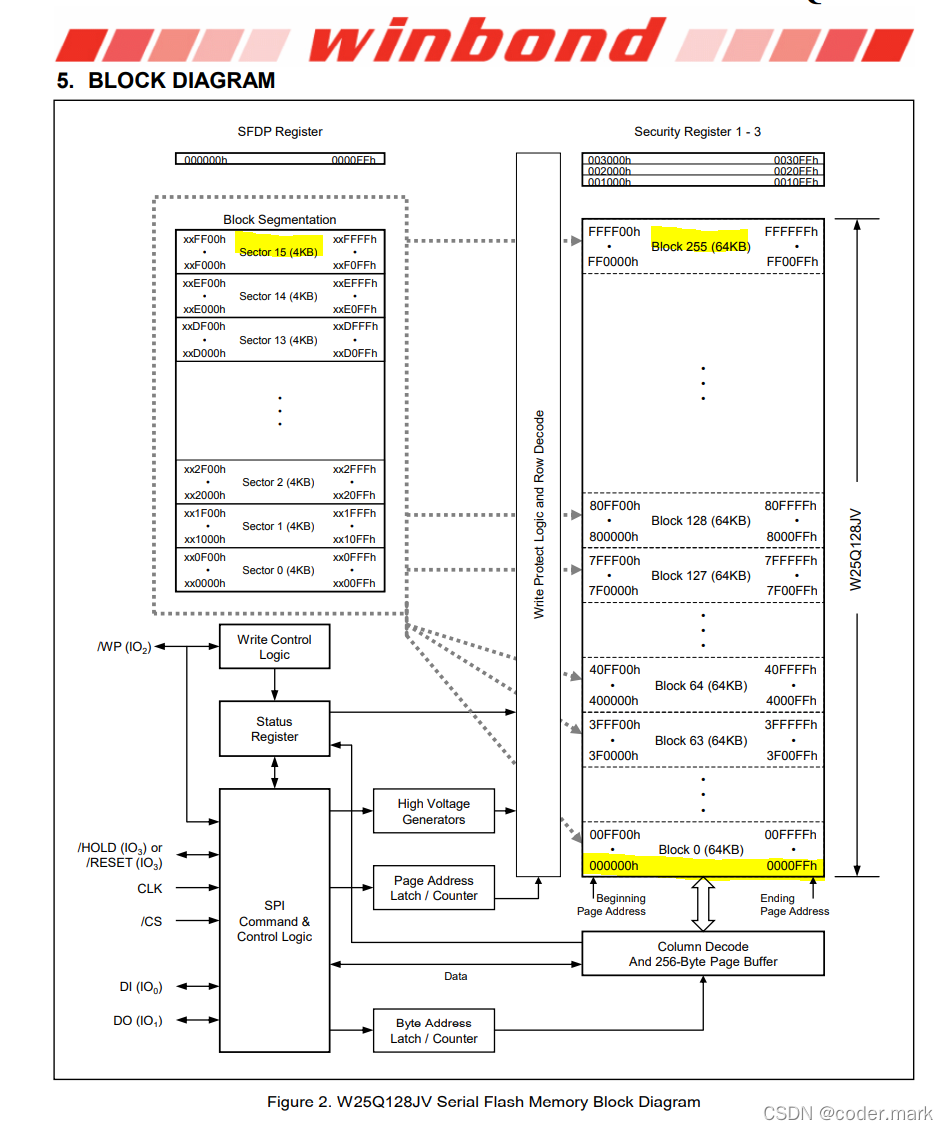

 W25Q128JV存储容量为16Mbytes，每页256bytes，总共有65536个可编程页，最大一次可编程大小为256bytes。一次擦除大小可以为4K、32K、64K字节（K=1024）或者全擦除。

        支持标准SPI、Dual SPI、Quad SPI，最大操作时钟为133MHz。

         超过10万次的擦除编程。

        编程即写数据，由于Flash的特性，只能从1编程0，所以写数据之前Flash里面的数据不是0xFF就必须先擦除，然后才能写数据。

        擦除即将Flash里面的数据恢复为0xFF的过程。

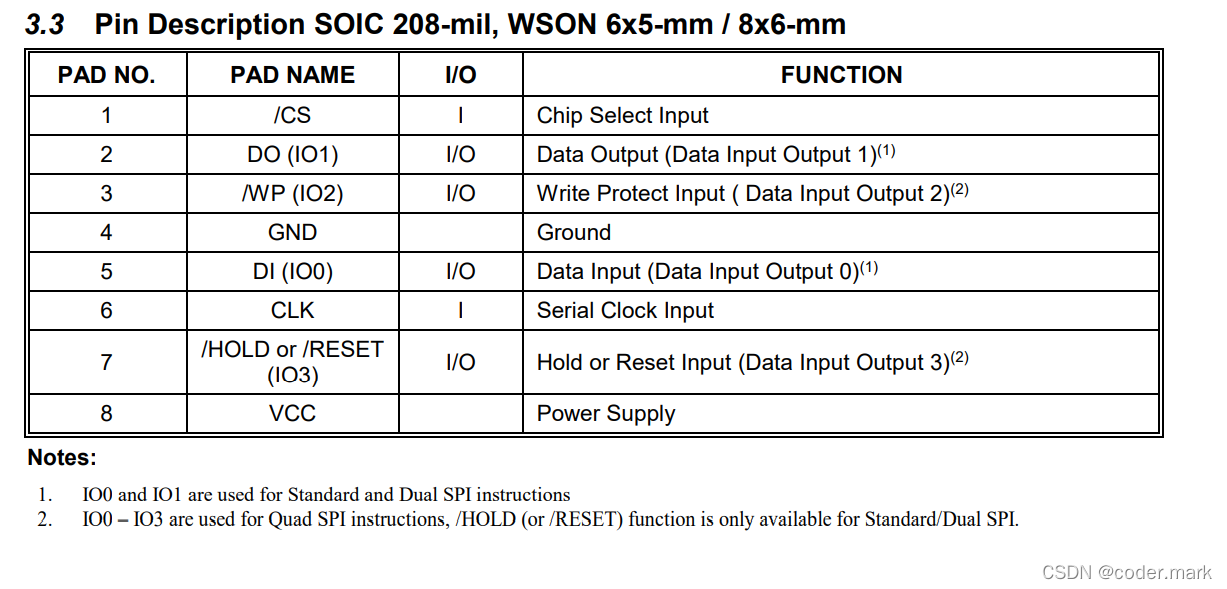

        标准SPI使用CS、CLK、DO、DI。

        Dual SPI使用CS、CLK、IO0、IO1。

        Quad SPI使用CS、CLK、IO0、IO1、IO2、IO3。

        无论哪种SPI都是使用半双工方式。

        其他相关知识参看前一篇博文，此篇不再赘述。



三、寄存器说明

        由于这个两款新品指令完全一样，请查阅

手把手系列--华邦W25Q64JV Flash操作指南
