目的
熟悉W25Q128串行FLASH的特性和操作指令。掌握通过SPI通讯读写W25Q128数据。
原理
本章是结合SPI通讯对串行FLASH的读写，通过SPI发送指令向W25Q128中读写数据。SPI相关概念不在讲解，重点介绍W25Q128串行FLASH。
W25Q128是华邦公司推出的一款SPI 接口的NOR Flash芯片，其存储空间为128Mbit，相当于16M 字节。
W25Q128 将 16M 的容量分为 256 个块（Block），每个块大小为 64K 字节，每个块又分为16 个扇区（Sector），每个扇区 4K 个字节。W25Q128 的最小擦除单位为一个扇区，也就是每次必须擦除 4K 个字节。这样我们需要给 W25Q128 开辟一个至少 4K 的缓存区，这样对 SRAM 要求比较高，要求芯片必须有 4K 以上 SRAM 才能很好的操作。
W25Q128可以支持SPI的模式0和模式3，也就是CPOL=0/CPHA=0和CPOL=1/CPHA=1这两种模式。
写入数据时，需要注意以下两个重要问题：
①、Flash 写入数据时和 EEPROM 类似，不能跨页写入，一次最多写入一页，W25Q128的一页是 256 字节。写入数据一旦跨页，必须在写满上一页的时候，等待 Flash 将数据从缓存搬移到非易失区，重新再次往里写。
②、Flash 有一个特点，就是可以将 1 写成 0，但是不能将 0 写成 1，要想将 0 写成 1，必须进行擦除操作。因此通常要改写某部分空间的数据，必须首先进行一定物理存储空间擦除，最小的擦除空间，通常称之为扇区，扇区擦除就是将这整个扇区每个字节全部变成 0xFF。
每款 Flash 的扇区大小不一定相同，W25Q128 的一个扇区是 4096 字节。为了提高擦除效率，使用不同的擦除指令还可以一次性进行 32K（8 个扇区）、64K（16 个扇区）以及整片擦除。
W25Q128芯片自定义了很多指令，我们通过控制 STM32 利用 SPI 总线向 FLASH 芯片发送指令，FLASH芯片收到后就会执行相应的操作。
而这些指令，对主机端(STM32)来说，只是它遵守最基本的 SPI 通讯协议发送出的数 据，但在设备端(FLASH 芯片)把这些数据解释成不同的意义，所以才成为指令。查看FLASH 芯片的数据手册《W25Q128》，可了解各种它定义的各种指令的功能及指令格式。

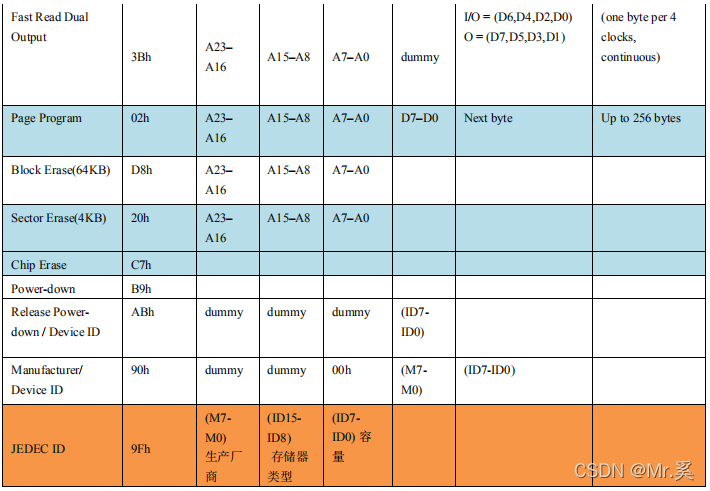

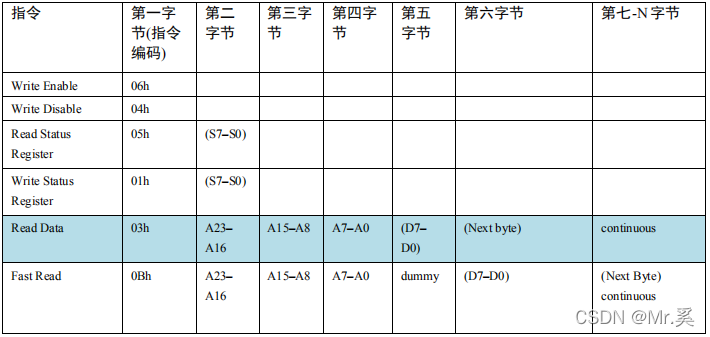

该表中的第一列为指令名，第二列为指令编码，第三至第 N 列的具体内容根据指令的不同而有不同的含义。其中带括号的字节参数，方向为 FLASH 向主机传输，即命令响应，不带括号的则为主机向 FLASH 传输。表中“A0~A23”指 FLASH 芯片内部存储器组织的地址；“M0~M7”为厂商号（MANUFACTURER ID）；“ID0-ID15”为FLASH 芯片的 ID； “dummy”指该处可为任意数据；“D0~D7”为 FLASH 内部存储矩阵的内容。
在 FLSAH 芯片内部，存储有固定的厂商编号(M7-M0)和不同类型 FLASH 芯片独有的编号(ID15-ID0)，见表 ：
通过指令表中的读 ID 指令“JEDEC ID”可以获取这两个编号，该指令编码为“9Fh”，其中“9F h”是指 16 进制数“9F” (相当于 C 语言中的 0x9F)。紧跟指令编码的三个字节分别为 FLASH 芯片输出的“(M7-M0)”、“(ID15-ID8)”及“(ID7-ID0)”。
此处我们以该指令为例，配合其指令时序图进行讲解：
主机首先通过 MOSI 线向 FLASH 芯片发送第一个字节数据为“9Fh”，当 FLASH 芯片收到该数据后，它会解读成主机向它发送了“JEDEC 指令”，然后它就作出该命令的响应：通过 MISO 线把它的厂商 ID(M7-M0)及芯片类型(ID15-0)发送给主机，主机接收到指令响应后可进行校验。常见的应用是主机端通过读取设备 ID 来测试硬件是否连接正常，或用于识别设备。
对于 FLASH 芯片的其它指令，都是类似的，只是有的指令包含多个字节，或者响应包含更多的数据。
实际上，编写设备驱动都是有一定的规律可循的。首先我们要确定设备使用的是什么通讯协议。如上一章的 EEPROM 使用的是 I2C，本章的 FLASH 使用的是 SPI。那么我们就先根据它的通讯协议，选择好 STM32 的硬件模块，并进行相应的 I2C 或 SPI 模块初始化。接着，我们要了解目标设备的相关指令，因为不同的设备，都会有相应的不同的指令。如EEPROM 中会把第一个数据解释为内部存储矩阵的地址(实质就是指令)。而 FLASH 则定义了更多的指令，有写指令，读指令，读 ID 指令等等。最后，我们根据这些指令的格式要求，使用通讯协议向设备发送指令，达到控制设备的目标。
准备
MDK5 开发环境。
STM32F4xx HAL库。
STM32F407 开发板。
STM32F4xx 参考手册。
STM32F4xx 数据手册。
STM32F407 开发板电路原理图。
步骤
- 创建bsp_w25qxx.h头文件并添加指令和相关读写函数
#ifndef __BSP_W25QXX_H
#define __BSP_W25QXX_H
#include "stm32f4xx.h"
#include "bsp_spi.h"
#define u8 uint8_t
#define u16 uint16_t
#define u32 uint32_t
//W25X系列/Q系列芯片列表
//W25Q80 ID 0XEF13
//W25Q16 ID 0XEF14
//W25Q32 ID 0XEF15
//W25Q64 ID 0XEF16
//W25Q128 ID 0XEF17
#define W25Q80 0XEF13
#define W25Q16 0XEF14
#define W25Q32 0XEF15
#define W25Q64 0XEF16
#define W25Q128 0XEF17
extern u16 W25QXX_TYPE; //定义W25QXX芯片型号
#define W25QXX_CS_H HAL_GPIO_WritePin(GPIOB,GPIO_PIN_14,GPIO_PIN_SET) //W25QXX的片选信号
#define W25QXX_CS_L HAL_GPIO_WritePin(GPIOB,GPIO_PIN_14,GPIO_PIN_RESET)
//
//指令表
#define W25X_WriteEnable 0x06
#define W25X_WriteDisable 0x04
#define W25X_ReadStatusReg 0x05
#define W25X_WriteStatusReg 0x01
#define W25X_ReadData 0x03
#define W25X_FastReadData 0x0B
#define W25X_FastReadDual 0x3B
#define W25X_PageProgram 0x02
#define W25X_BlockErase 0xD8
#define W25X_SectorErase 0x20
#define W25X_ChipErase 0xC7
#define W25X_PowerDown 0xB9
#define W25X_ReleasePowerDown 0xAB
#define W25X_DeviceID 0xAB
#define W25X_ManufactDeviceID 0x90
#define W25X_JedecDeviceID 0x9F
void W25QXX_Init(void);
u16 W25QXX_ReadID(void); //读取FLASH ID
u8 W25QXX_ReadSR(void); //读取状态寄存器
void W25QXX_Write_SR(u8 sr); //写状态寄存器
void W25QXX_Write_Enable(void); //写使能
void W25QXX_Write_Disable(void); //写保护
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead); //读取flash
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite);//写入flash
void W25QXX_Erase_Chip(void); //整片擦除
void W25QXX_Erase_Sector(u32 Dst_Addr); //扇区擦除
void W25QXX_Wait_Busy(void); //等待空闲
void W25QXX_PowerDown(void); //进入掉电模式
void W25QXX_WAKEUP(void); //唤醒
#endif
- 创建bsp_w25qxx.c源文件并实现读写操作函数。
#include "bsp_w25qxx.h"
//4Kbytes为一个Sector
//16个扇区为1个Block
//W25Q128
//容量为16M字节,共有128个Block,4096个Sector
u16 W25QXX_TYPE; //默认是W25Q128
void W25QXX_Init(void)
{
GPIO_InitTypeDef GPIO_Initure;
__HAL_RCC_GPIOB_CLK_ENABLE(); //使能 GPIOF 时钟
GPIO_Initure.Pin = GPIO_PIN_14;
GPIO_Initure.Pull = GPIO_PULLUP; //上拉
GPIO_Initure.Mode = GPIO_MODE_OUTPUT_PP;
GPIO_Initure.Speed = GPIO_SPEED_FAST; //快速
HAL_GPIO_Init(GPIOB,&GPIO_Initure);
W25QXX_CS_H; //SPI FLASH不选中
SPI1_Init(); //初始化SPI
SPI1_SetSpeed(SPI_BAUDRATEPRESCALER_4); //设置为21M时钟,高速模式
W25QXX_TYPE = W25QXX_ReadID(); //读取FLASH ID.
}
//读取芯片ID
//返回值如下:
//0XEF13,表示芯片型号为W25Q80
//0XEF14,表示芯片型号为W25Q16
//0XEF15,表示芯片型号为W25Q32
//0XEF16,表示芯片型号为W25Q64
//0XEF17,表示芯片型号为W25Q128
u16 W25QXX_ReadID(void) //读取FLASH ID
{
u16 temp = 0;
W25QXX_CS_L;
SPI1_ReadWriteByte(0x90);
SPI1_ReadWriteByte(0x00);
SPI1_ReadWriteByte(0x00);
SPI1_ReadWriteByte(0x00);
temp |= SPI1_ReadWriteByte(0xFF) << 8;
temp |= SPI1_ReadWriteByte(0xFF);
W25QXX_CS_H;
return temp;
}
//读取W25QXX的状态寄存器
//BIT7 6 5 4 3 2 1 0
//SPR RV TB BP2 BP1 BP0 WEL BUSY
//SPR:默认0,状态寄存器保护位,配合WP使用
//TB,BP2,BP1,BP0:FLASH区域写保护设置
//WEL:写使能锁定
//BUSY:忙标记位(1,忙;0,空闲)
//默认:0x00
u8 W25QXX_ReadSR(void) //读取状态寄存器
{
u8 type = 0;
W25QXX_CS_L; //使能器件
SPI1_ReadWriteByte(W25X_ReadStatusReg); //发送读取状态寄存器命令
type = SPI1_ReadWriteByte(0xFF); //读取一个字节
W25QXX_CS_H; //取消片选
return type;
}
//写W25QXX状态寄存器
//只有SPR,TB,BP2,BP1,BP0(bit 7,5,4,3,2)可以写!!!
void W25QXX_Write_SR(u8 sr) //写状态寄存器
{
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_WriteStatusReg);
SPI1_ReadWriteByte(sr);
W25QXX_CS_H;
}
//W25QXX写使能
//将WEL置位
void W25QXX_Write_Enable(void) //写使能
{
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_WriteEnable);
W25QXX_CS_H;
}
//W25QXX写禁止
//将WEL清零
void W25QXX_Write_Disable(void) //写保护
{
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_WriteDisable);
W25QXX_CS_H;
}
//SPI在一页(0~65535)内写入少于256个字节的数据
//在指定地址开始写入最大256字节的数据
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大256),该数不应该超过该页的剩余字节数!!!
void W25QXX_Write_Page(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
u16 i;
W25QXX_Write_Enable();
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_PageProgram); //发送写页命令
SPI1_ReadWriteByte((u8)(WriteAddr >> 16)); //发送24bit地址
SPI1_ReadWriteByte((u8)(WriteAddr >> 8));
SPI1_ReadWriteByte((u8)(WriteAddr));
for(i=0;i<NumByteToWrite;i++)
{ //循环写数
SPI1_ReadWriteByte(pBuffer[i]);
}
W25QXX_CS_H;
W25QXX_Wait_Busy();
}
//无检验写SPI FLASH
//必须确保所写的地址范围内的数据全部为0XFF,否则在非0XFF处写入的数据将失败!
//具有自动换页功能
//在指定地址开始写入指定长度的数据,但是要确保地址不越界!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
//CHECK OK
void W25QXX_Write_NoCheck(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)
{
u16 pageremain;
pageremain = 256 - WriteAddr%256; //单页剩余的字节数
if(NumByteToWrite <= pageremain)
{ //不大于256个字节
pageremain = NumByteToWrite;
}
while(1)
{
W25QXX_Write_Page(pBuffer,WriteAddr,pageremain);
if(NumByteToWrite == pageremain)
{ //写入结束了
break;
}
else
{
pBuffer += pageremain;
WriteAddr += pageremain;
NumByteToWrite -= pageremain; //减去已经写入了的字节数
if(NumByteToWrite > 256)
{ //一次可以写入256个字节
pageremain = 256;
}
else
{
pageremain = NumByteToWrite; //不够256个字节了
}
}
}
}
//读取SPI FLASH
//在指定地址开始读取指定长度的数据
//pBuffer:数据存储区
//ReadAddr:开始读取的地址(24bit)
//NumByteToRead:要读取的字节数(最大65535)
void W25QXX_Read(u8* pBuffer,u32 ReadAddr,u16 NumByteToRead) //读取flash
{
u16 i;
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_ReadData); //发送读指令
SPI1_ReadWriteByte((u8)(ReadAddr >> 16)); //发送24bit地址
SPI1_ReadWriteByte((u8)(ReadAddr >> 8));
SPI1_ReadWriteByte((u8)(ReadAddr));
for(i=0;i<NumByteToRead;i++)
{
pBuffer[i] = SPI1_ReadWriteByte(0xFF); // 读取数据
}
W25QXX_CS_H;
}
//写SPI FLASH
//在指定地址开始写入指定长度的数据
//该函数带擦除操作!
//pBuffer:数据存储区
//WriteAddr:开始写入的地址(24bit)
//NumByteToWrite:要写入的字节数(最大65535)
u8 W25QXX_BUFFER[4096];
void W25QXX_Write(u8* pBuffer,u32 WriteAddr,u16 NumByteToWrite)//写入flash
{
u32 secpos;
u16 secoff;
u16 secremain;
u16 i;
u8 * W25QXX_BUF;
W25QXX_BUF = W25QXX_BUFFER;
secpos = WriteAddr / 4096; //扇区地址
secoff = WriteAddr % 4096; //在扇区内的偏移
secremain = 4096 - secoff; //扇区剩余空间大小
if(NumByteToWrite <= secremain)
{ //不大于4096个字节
secremain = NumByteToWrite;
}
while(1)
{
W25QXX_Read(W25QXX_BUF,secpos*4096,4096); //读出整个扇区的内容
for(i=0;i<secremain;i++)
{ //校验数据
if(W25QXX_BUF[secoff+i] != 0xFF)
{ //需要擦除
break;
}
}
if(i<secremain)
{ //需要擦除
W25QXX_Erase_Sector(secpos); //擦除这个扇区
for(i=0;i<secremain;i++)
{ //复制
W25QXX_BUF[i+secoff] = pBuffer[i];
}
W25QXX_Write_NoCheck(W25QXX_BUF,secpos*4096,4096); //写入整个扇区
}
else
{
W25QXX_Write_NoCheck(pBuffer,WriteAddr,secremain); //写已经擦除了的,直接写入扇区剩余区间.
}
if(NumByteToWrite == secremain)
{ //写入结束了
break;
}
else
{ //写入未结束
secpos++; //扇区地址增1
secoff = 0; //偏移位置为0
pBuffer += secremain; //指针偏移
WriteAddr += secremain; //写地址偏移
NumByteToWrite -= secremain; //字节数递减
if(NumByteToWrite>4096)
{ //下一个扇区还是写不完
secremain = 4096;
}
else
{ //下一个扇区可以写完了
secremain = NumByteToWrite;
}
}
}
}
//擦除整个芯片
//等待时间超长...
void W25QXX_Erase_Chip(void) //整片擦除
{
W25QXX_Write_Enable(); //SET WEL
W25QXX_Wait_Busy();
W25QXX_CS_L; //使能器件
SPI1_ReadWriteByte(W25X_ChipErase); //发送片擦除命令
W25QXX_CS_H; //取消片选
W25QXX_Wait_Busy(); //等待芯片擦除结束
}
//擦除一个扇区
//Dst_Addr:扇区地址 根据实际容量设置
//擦除一个扇区的最少时间:150ms
void W25QXX_Erase_Sector(u32 Dst_Addr) //扇区擦除
{
Dst_Addr *= 4096;
W25QXX_Write_Enable(); //SET WEL
W25QXX_Wait_Busy();
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_SectorErase); //发送扇区擦除指令
SPI1_ReadWriteByte((u8)(Dst_Addr >> 16)); //发送24bit地址
SPI1_ReadWriteByte((u8)(Dst_Addr >> 8));
SPI1_ReadWriteByte((u8)Dst_Addr);
W25QXX_CS_H; //取消片选
W25QXX_Wait_Busy(); //等待擦除完成
}
void W25QXX_Wait_Busy(void) //等待空闲
{
while((W25QXX_ReadSR() & 0x01) == 1);
}
void W25QXX_PowerDown(void) //进入掉电模式
{
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_PowerDown);
W25QXX_CS_H;
HAL_Delay(3);
}
void W25QXX_WAKEUP(void) //唤醒
{
W25QXX_CS_L;
SPI1_ReadWriteByte(W25X_ReleasePowerDown);
W25QXX_CS_H;
HAL_Delay(3);
}
- main.c中读写指定地址数据。
#include "bsp_clock.h"
#include "bsp_uart.h"
#include "bsp_key.h"
#include "bsp_led.h"
#include "bsp_spi.h"
#include "bsp_w25qxx.h"
//要写入到W25Q16的字符串数组
const u8 TEXT_Buffer[]={"W25Q128 SPI ReadWrite TEST"};
#define SIZE sizeof(TEXT_Buffer)
int main(void)
{
u8 datatemp[SIZE];
u32 FLASH_SIZE;
CLOCLK_Init(); // 初始化系统时钟
UART_Init(); // 串口初始化
KEY_Init(); // 按键初始化
LED_Init(); // LED初始化
W25QXX_Init();
FLASH_SIZE=16*1024*1024; //读写地址
while(1)
{
u8 key = KEY_Scan(0);
if(key == 2) // KEY1按下
{
LED2_Toggle;
W25QXX_Read((u8*)datatemp,FLASH_SIZE-300,SIZE); // 读数据
printf("Read : %s \n",datatemp);
}
if(key == 1) // KEY0按下
{
LED1_Toggle;
W25QXX_Write((u8*)TEXT_Buffer,FLASH_SIZE-300,SIZE); // 写数据
printf("Write : %s \n",TEXT_Buffer);
}
HAL_Delay(50);
}
}
现象
把编译好的程序下载到开发板。按下KEY0 写入数据。按下key1从地址读取数据。
