HPM5300系列--第一篇 命令行开发调试环境搭建

一、目的

        在之前的博客中《HPM6750系列--第二篇 搭建Ubuntu开发环境》、 《HPM6750系列--第三篇 搭建MACOS编译和调试环境》我们介绍了HPM6750evkmini开发环境的搭建过程，由于HPM5300系列共用一套hpm-sdk，故HPM5300的开发调试环境的搭建过程基本和之前的博文介绍的一致。

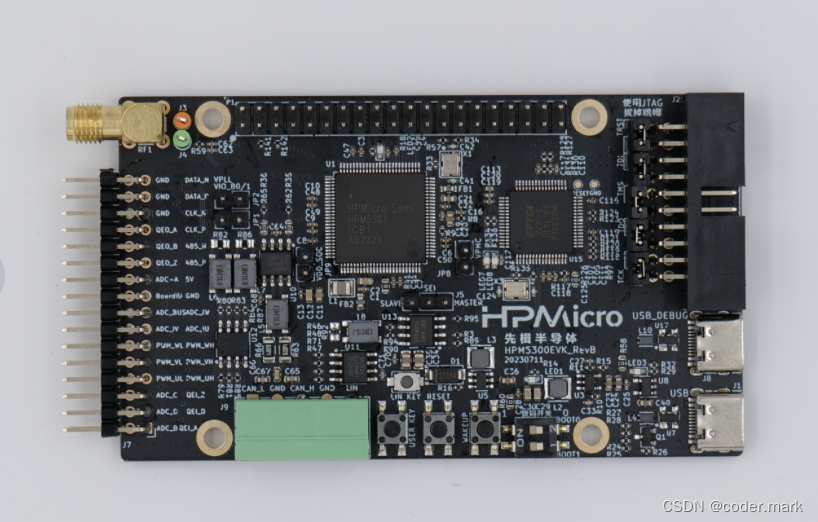

        本篇主要介绍一下HPM5300evk开发板的编译调试过程。

二、介绍

        1.准备hpm-sdk环境

        参考上述提及的博客实战章节之前的相关内容

        2. 编译hello_world

mkdir -p ~/workspace/work/hpm/hpm5300evk
cp -r ~/workspace/third/hpm/hpm_Sdk/samples/hello_world ~/workspace/work/hpm/hpm5300evk
cd ~/workspace/work/hpm/hpm5300evk/hello_world/
mkdir build
cd build

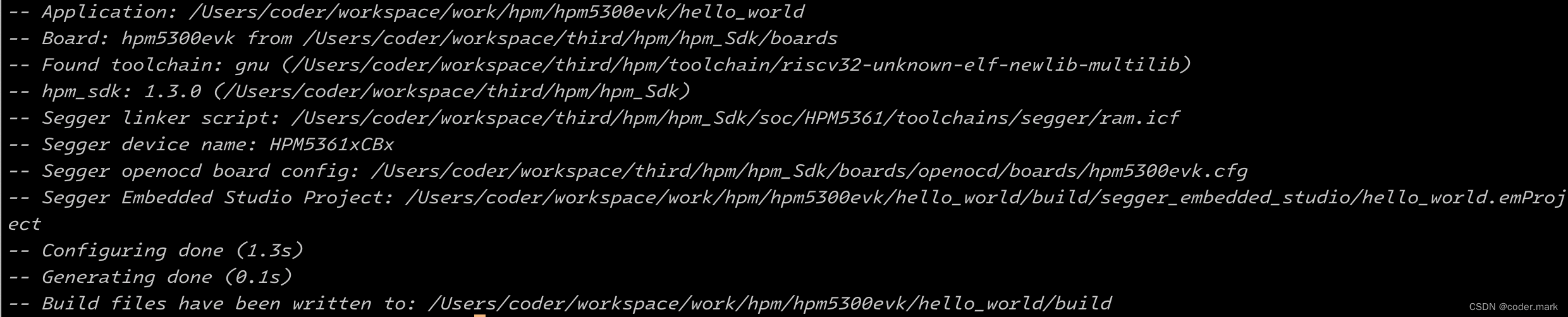

cmake -DBOARD=hpm5300evk -DCMAKE_BUILD_TYPE=Debug ..

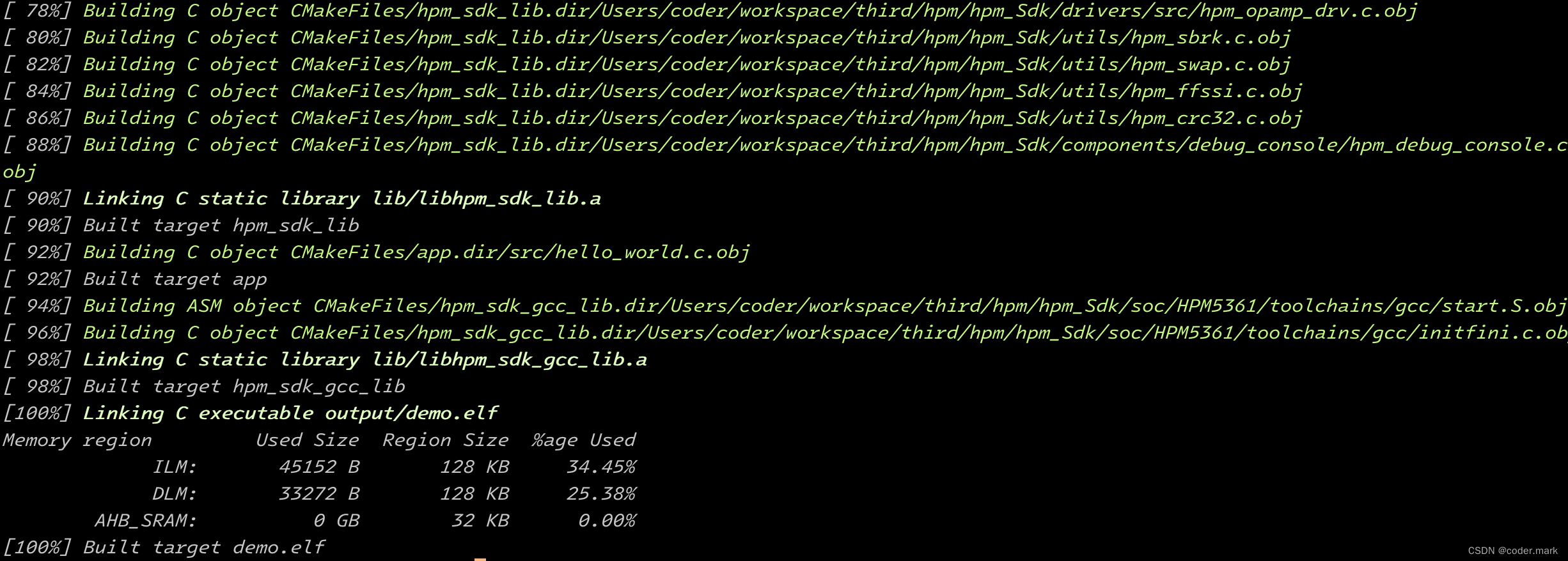

        3.编译

make

        4.下载调试

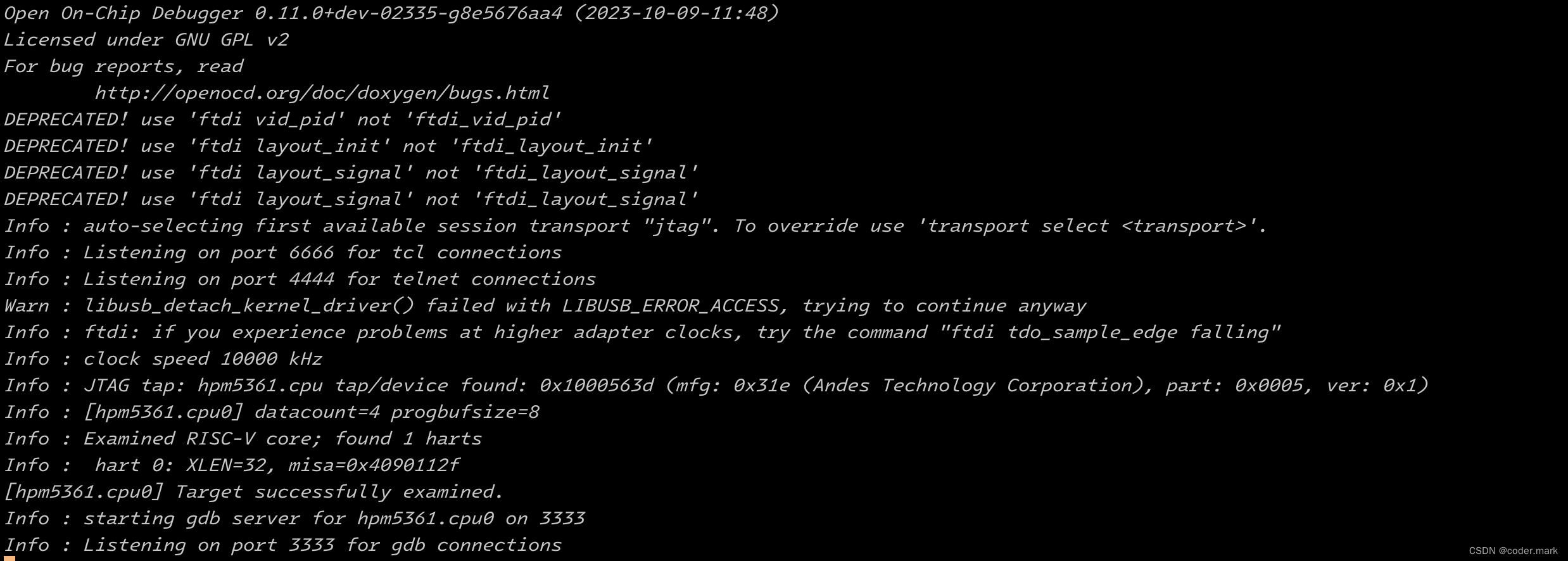

        新开一个Terminal执行openocd

cd ~/workspace/third/hpm/riscv-openocd
./src/openocd -f probes/ft2232.cfg -f soc/hpm5361.cfg -f boards/hpm5300evk.cfg


#注意，如果更新hpm sdk release v1.4.0版本，使用如下指令
./src/openocd -f probes/ft2232.cfg -f soc/hpm5300.cfg -f boards/hpm5300evk.cfg

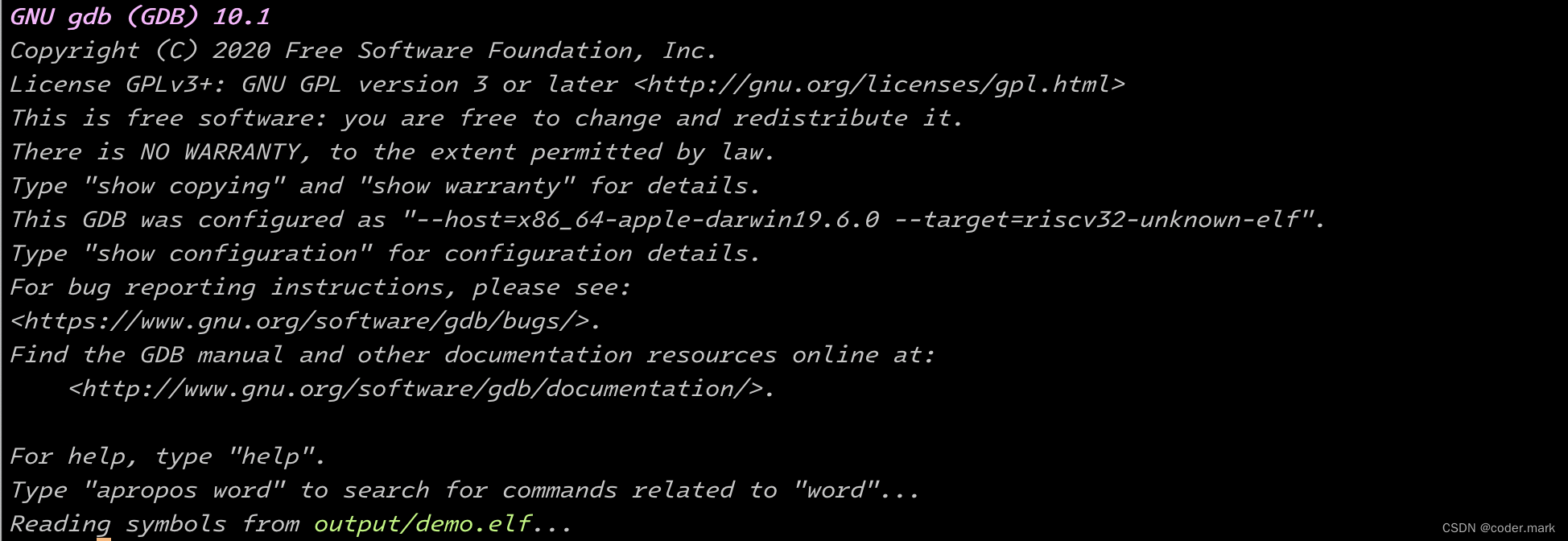

        5.GDB调试（使用openocd + ft2232方式）

        1.新开一个Terminal定位到工程目录

cd ~/workspace/work/hpm/hpm5300evk/hello_world/build
~/workspace/third/hpm/toolchain/riscv32-unknown-elf-newlib-multilib/bin/riscv32-unknown-elf-gdb output/demo.elf



        2.连接GDB和OpenOCD

target remote localhost:3333

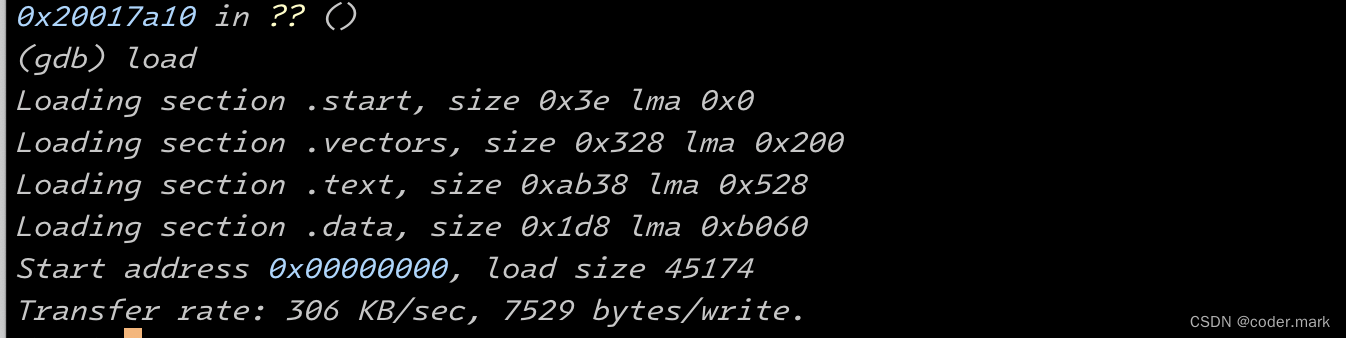

        3.加载代码

load

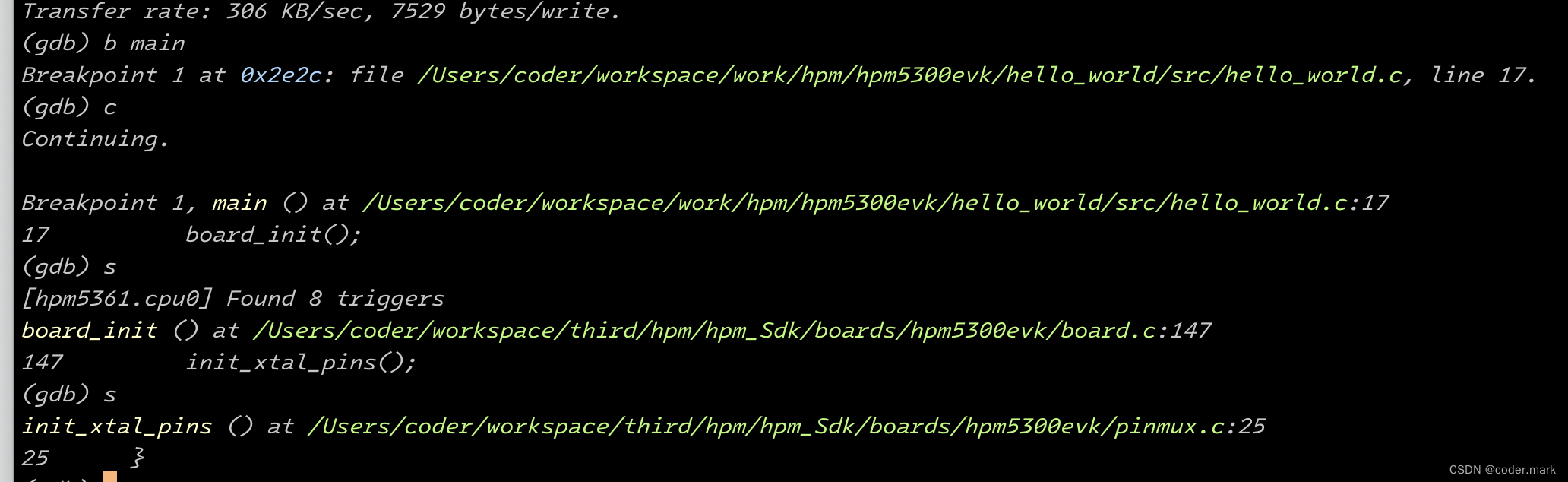

       4.复位、设置断点、单步执行

至此我们已经完成了HPM5300evk开发板HPM-SDK的命令开发环境搭建，下篇我们会介绍如何配合visual studio code进行开发调试 。
