PCB中的布局需要按模块摆放，在PCB里面不太好分辨器件属于哪个模块，这时候如果在原理图中选中相关模块的器件，PCB中也同时选中，这就可以大大提升抓模块的效率。

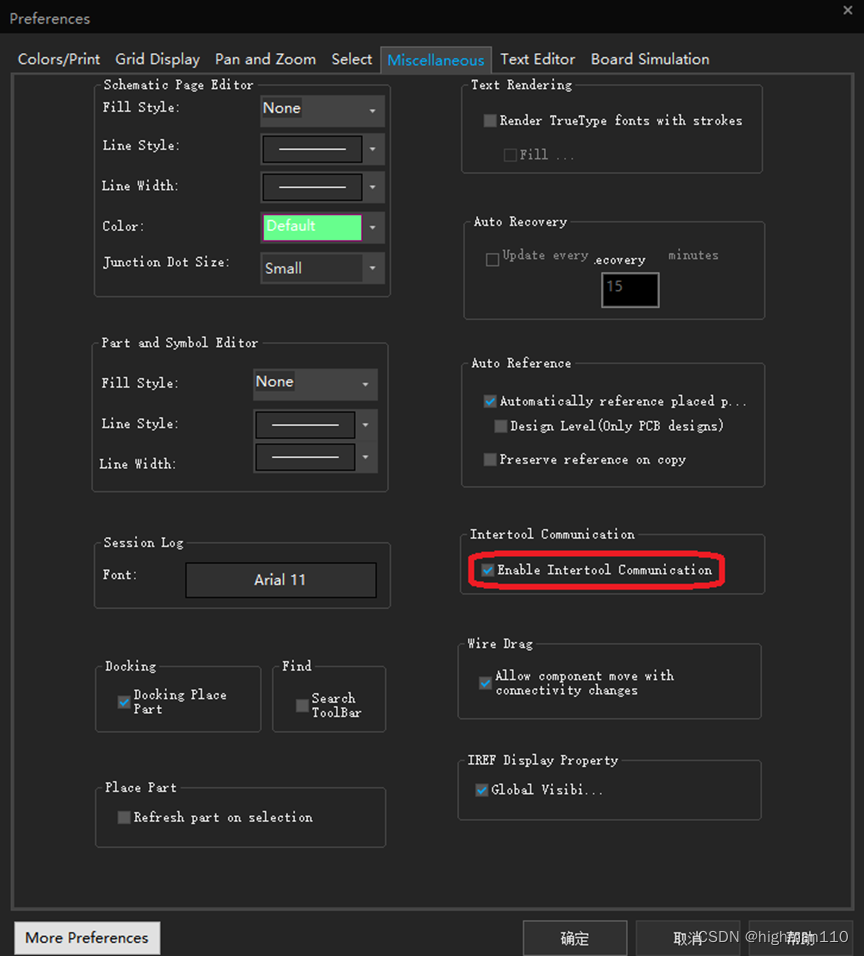

1、首先在原理图工具capture里使能交互操作，option-preference-miscellaneous，勾选enable intertool communication：
A.使用capture工具导出网表。
B.使用allegro导入网表。
C.然后在allegro软件中，不要去点击任何器件，点击move命令，在option面板选择器件原点，然后回到capture中，选中要抓取的器件，再回到allegro中发现原理图中选中的器件都被高亮了，然后点击任一高亮器件就可以移动了，把这些器件都移到一起，以便布局时快速找到相关器件。如果我们在原理图中只选中了一个器件，则回到allegro中的时候会直接将器件悬挂在鼠标上，直接移动鼠标摆放即可。
D.如果发现原理图选中后allegro中并没有高亮，尝试下再重新导一下网表。
E.同样在allegro中选中器件或者网络，原理图中也会高亮。
2 飞线处理方式

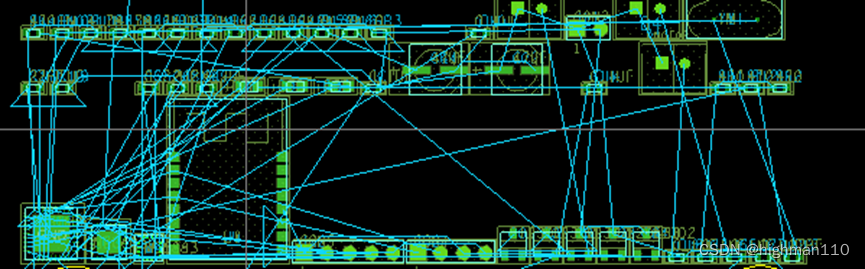

通常我们将所有器件摆放进来的时候，会有很多飞线，这会干扰我们布局移动器件的视线，一般先将飞线关闭，在有需要的时候再打开显示。

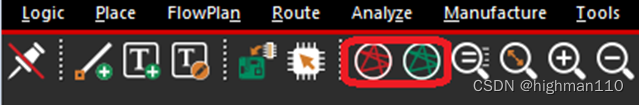

1、打开、关闭所有飞线 : 菜单栏中的如下两个图标，左边红色为关闭所有飞线，右边绿色为打开所有飞线。
2、打开、关闭特定飞线:
显示某器件相关的飞线：Display-show rats-component-点击要显示飞线的器件。
显示某网络相关的飞线：Display-show rats-net-点击要显示飞线的网络。
关闭某器件相关的飞线：blank-show rats-component-点击要关闭飞线的器件。
关闭某网络相关的飞线：blank-show rats-net-点击要关闭飞线的网络。
3、隐藏特定飞线
第2种方法中关闭的某些飞线，通过第1种方法又可以重新打开，而第3种方法，给某些飞线设置隐藏属性，则第1种方法中的打开所有飞线也无法将其显示，通常我们的电源、地网路可以进行隐藏设置，处理完其他飞线后，再来处理电源和地。

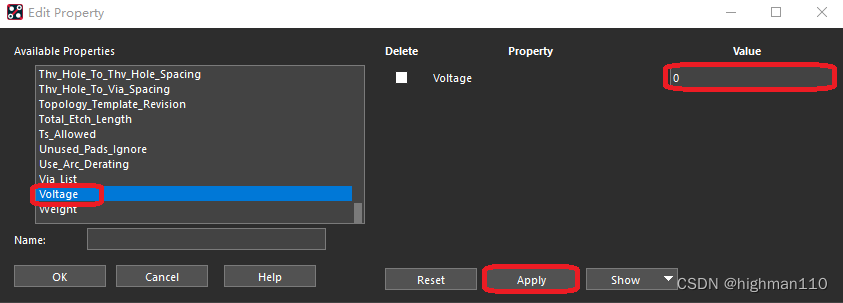

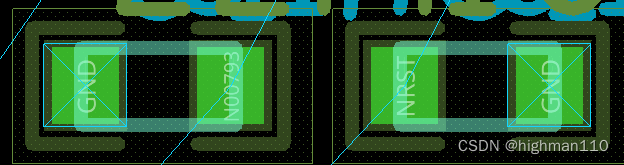

我们将地网络设置隐藏：edit-properties-option面板只勾选net-点击GND网络弹出属性编辑框-选择voltage-value值填0（其他电源则填相应的电压值）-apply，此时打开所有网络可以看到GND网络被打了一个叉，没有地的飞线了。

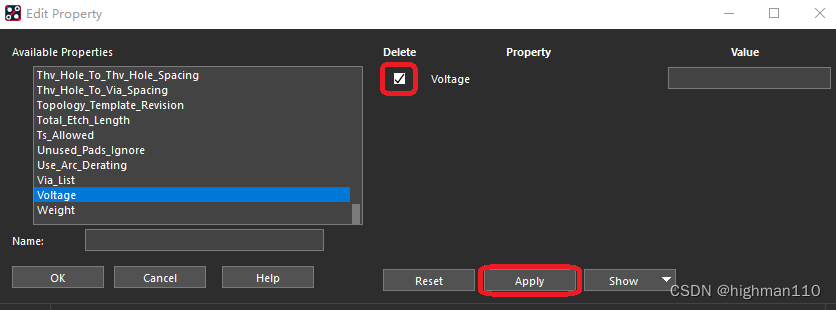

如果要将这个属性删除，则edit-properties-option面板只勾选net-点击GND网络弹出属性编辑框-选择voltage-勾选delete-apply，即可删除属性。
3 器件移动、旋转、镜像、对齐
3.1 移动
操作步骤如下：点击move-find面板选择要移动的元素-option面板进行参数设置，然后再去点击要移动的元素。注意一定要按步骤操作，不要点了move就去点PCB。

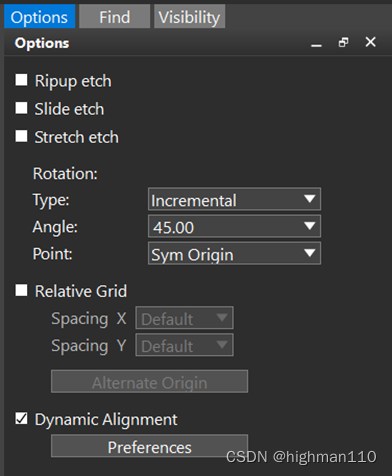

Option的几个参数解释如下：
Ripup etch：移动对象时去除所连走线、过孔；
Slide etch：移动对象时保留所连走线、过孔，走线随着对象平 滑移动；
Stretch etch：移动对象时保留所连走线、过孔，走线随着对象 以任意角度移动；
当三项都不勾选时，表示仅移动对象，不能影响其他走线、过孔；
Dynamic Alignment：这个功能是新增的功能，点击Preferences 进入User Preferences进行设置勾选，可以在移动器件时一边与其 他器件进行对齐操作。
3.2 旋转
同样使用move命令，在option面板设置旋转参数：
Type：以相对坐标或绝对坐标的方式旋转，一般选相对坐标incremental；
Angle：旋转的角度设置，根据实际需要选择，一般90°或45°；
Point：设置旋转时的基准点，有以下几种方式，可根据实际情况灵活选择：
•Sym origin：以元器件封装原点为基准点，软件默认该选项；
•Body center：以元器件place_bound几何中心为基准，常用于元 器件原地旋转；
•User pick：以鼠标单击选择点为基准，常用于多个元器件的整 体旋转；
•Sym pin#：以元器件引脚编号为基准点，常用于元器件结构定位；
设置好旋转参数后，在器件悬停在鼠标上时，右键-rotate-转动鼠标，器件就会按照option设置进行旋转。
另外，也可以执行菜单命令Edit-Spin-Find面板上勾选要旋转的器件，然后单击一下该器件就可以开始旋转操作。
3.3 镜像
当我们想将器件从top面换到bottom面时，可以用镜像操作。
操作步骤为：move-find面板选择要移动的元素-option面板进行参数设置-点击要移动的器件-右键-mirror-移动要放置的位置点击鼠标左键。
另外，也可以执行菜单命令Edit-Mirror-Find面板上勾选要镜像的元素，然后单击一下该元素就完成镜像操作。
3.4 对齐
器件对齐可以分为动态对齐和静态对齐。

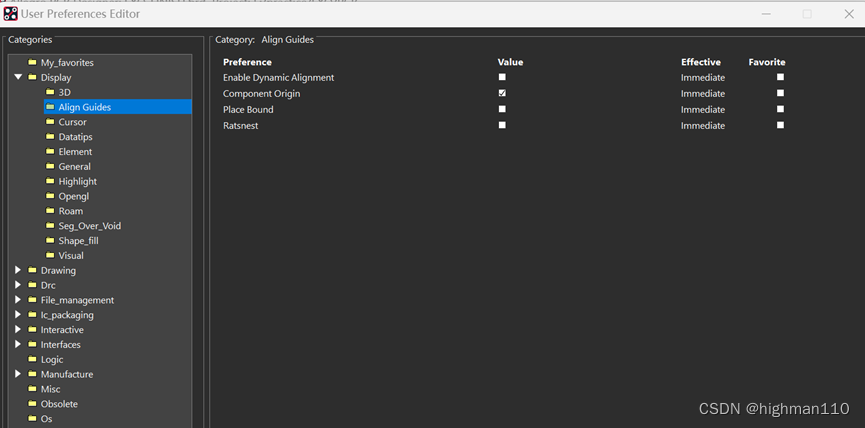

动态对齐在器件移动时进行设置。在move的option面板勾选dynamic alignment，点击preference可进行动态对齐设置，一般勾选component origin，表示以器件原点做对齐。
当有一组器件需要进行统一对齐时，可以使用静态自动对齐。
操作步骤为：
1、打开布局模式，Setup-Application Mode-Placement Edit；
2、在Find面板中勾选Symbol，选择所需要对齐的器件进行右键，点击Align components，此时在Options面板中可以进行参数设置；
3、参数面板对齐方式如下：
Horizontal： 水平方向进行对齐操作；
Vertical： 垂直方向进行对齐操作；
Left： 进行左对齐（被选中的器件是垂直摆放时弹出此选项）；
Right： 进行右对齐（被选中的器件是垂直摆放时弹出此选项）；
Top：进行顶对齐（被选中的器件是水平摆放时弹出此选项）；
Bottom：进行底对齐（被选中的器件是水平摆放时弹出此选项）；
Center： 进行中心对齐；
Equal spacing： 对齐的时候进行等间距。
————————————————
