【allegro 17.4软件操作保姆级教程一】软件操作环境设置

         文中截图为16.6的软件截图，16.6与17.4的操作逻辑基本相同，大家无需担心。后续文章会使用17.4的截图。

1操作环境准备
1.1单位设置
        可以将全局单位设置为mil，精度改为2位，也可以设置为mm，这时精度改为4位，这个根据习惯而定。 操作步骤为：setup-design parameters-design：

 1.2画布面积设置

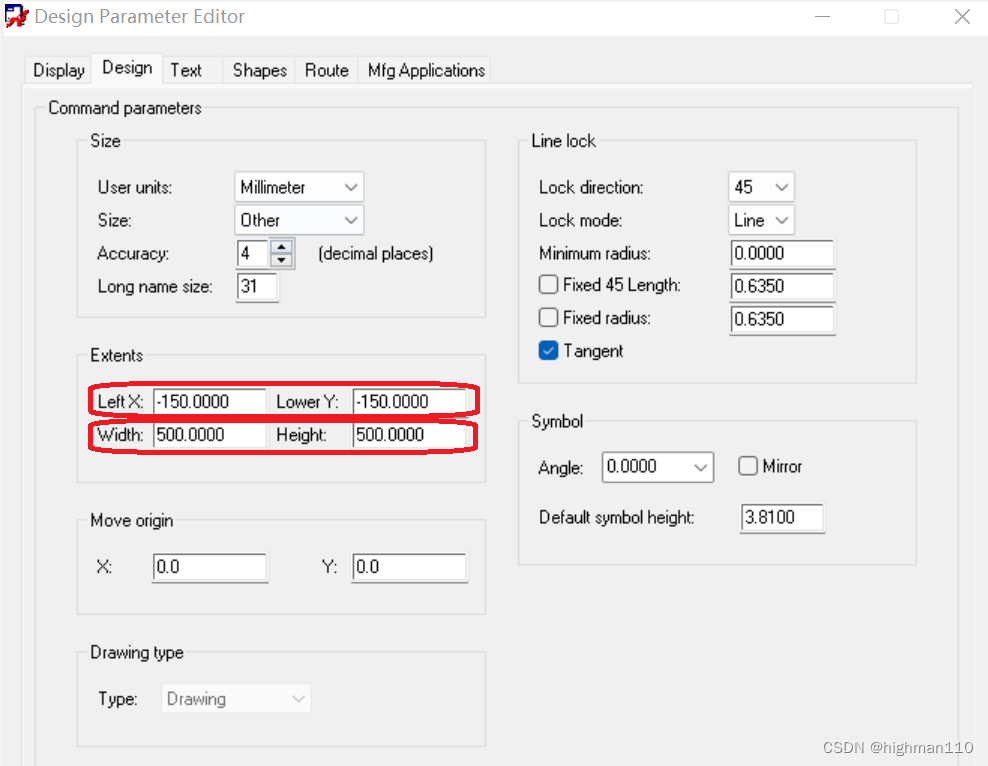

        在这里设置Allegro软件的画图界面的大小，包括设置显示的长宽和显示画面的左下角的坐标。这里通常设置得比我们的板框更大一些，方便我们布局的时候摆器件。这里选择单位为mm会比较直观，如下将长宽设置为500mm x 500mm，左下角左边设置为(-150,-150)。 操作步骤为：setup-design parameters-design：

 1.3软件显示设置

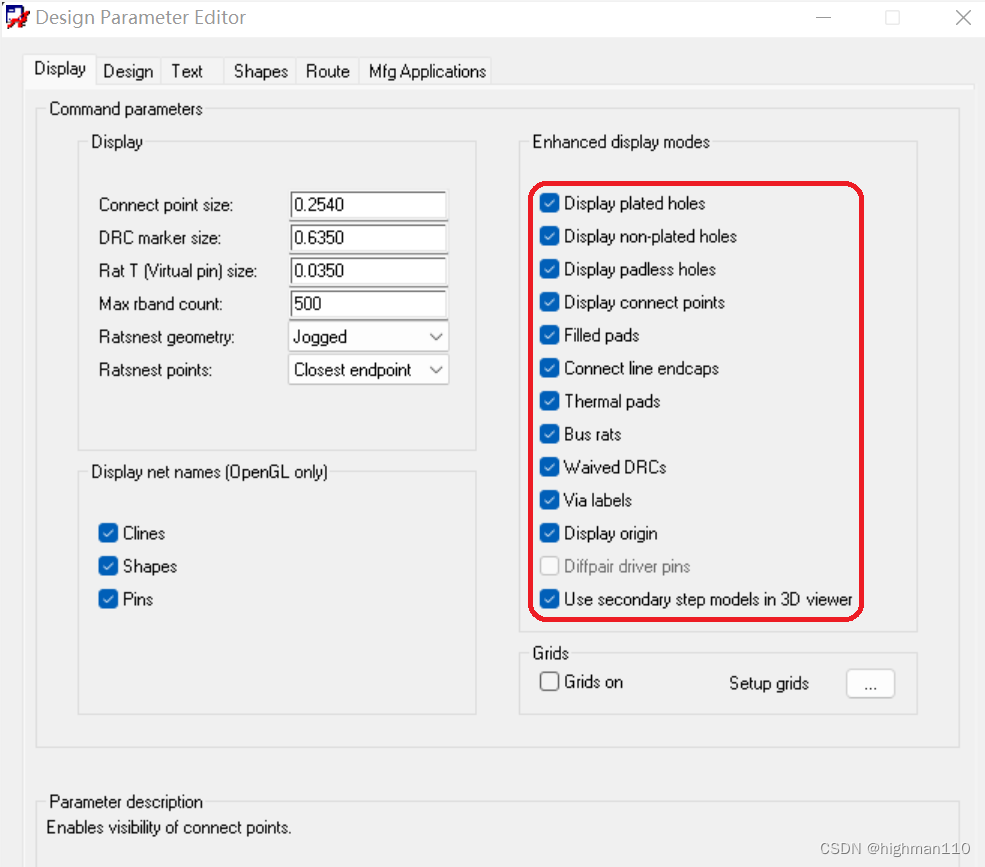

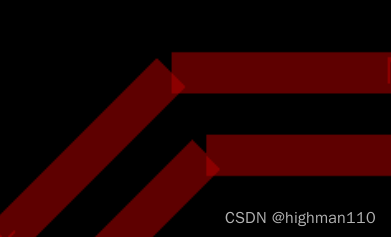

        将需要软件显示的内容打开，通常在setup-design parameters-display界面，将所有项目都勾选。从上到下的含义依次为：显示金属化过孔（如果不勾选则看不到孔，只能看到表层的regular pad和mask）、显示非金属化过孔、显示无盘孔、显示连接点、焊盘填充、Connect line endcaps（如果不勾选则走线的拐角显示不连续，如下图例）、显示热风焊盘、显示总线飞线、显示忽略的DRC、显示过孔符号、显示原点、在3D viewer中使用第三方的step模型。



1.4布局显示设置
        Allegro软件里面有很多层，显示了很多器件级、板级的内容，在布局布线时，为了使我们操作的时候界面更清晰，不需要打开这么多的内容，可以在颜色管理器里面进行关闭。

        操作步骤为：

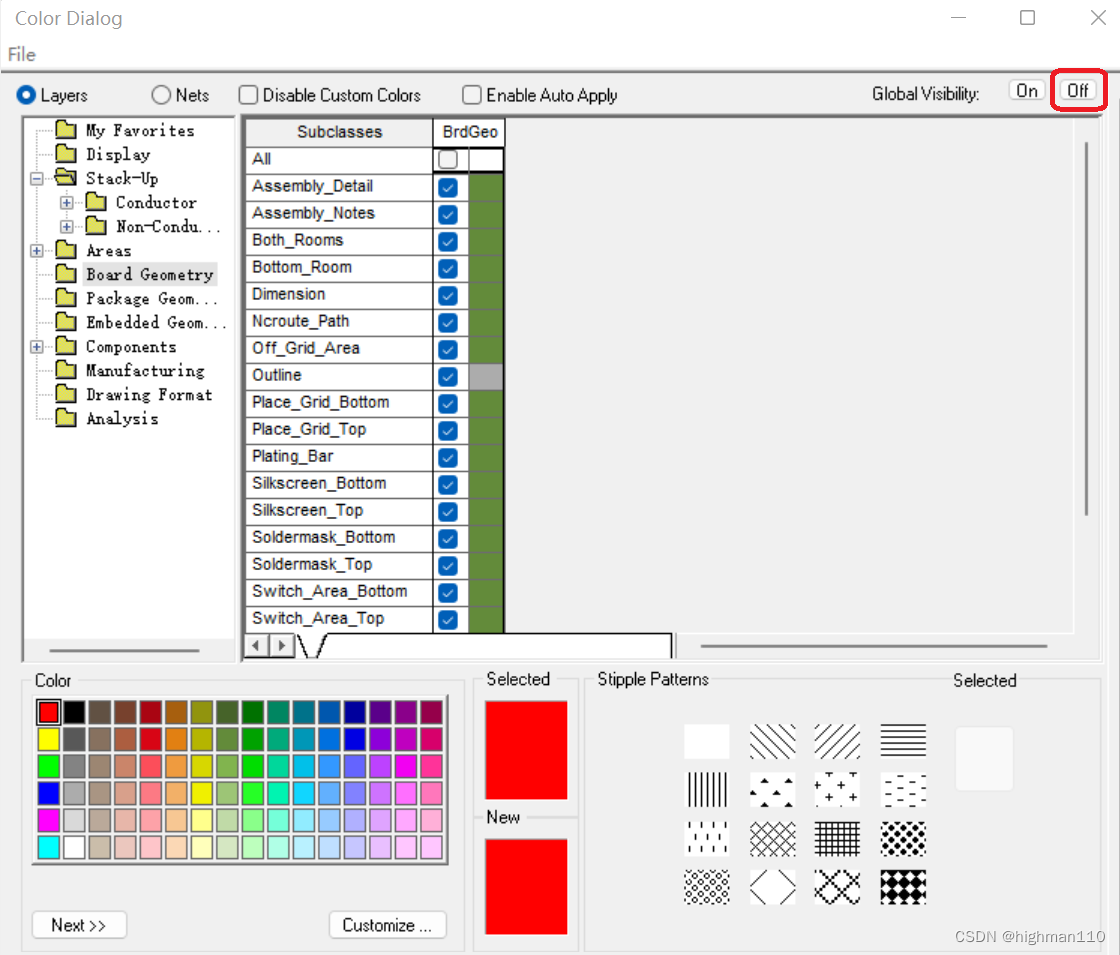

        1、setup-colors，弹出如下界面，点击off关闭所有显示：

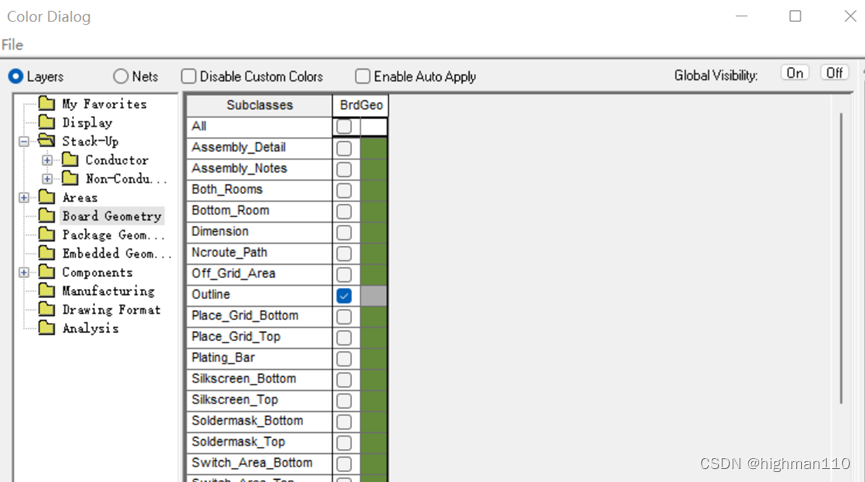

         2、在board geometry里勾选outline，打开板框显示：

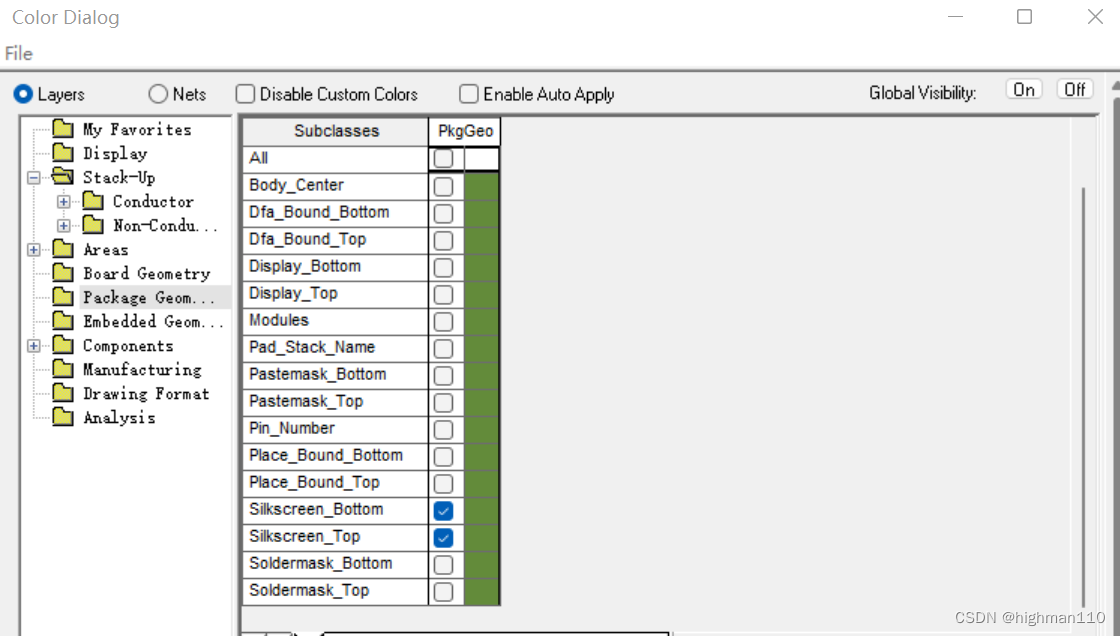

        3、在package geometry里勾选silkscreen_top、silkscreen_bottom，打开元器件的丝印显示。

         4、在component中勾选silkscreen_top、silkscreen_bottom的refdes，打开元器件位号丝印显示。通常情况下布局时使用原理图与PCB协同操作不需要打开位号显示。

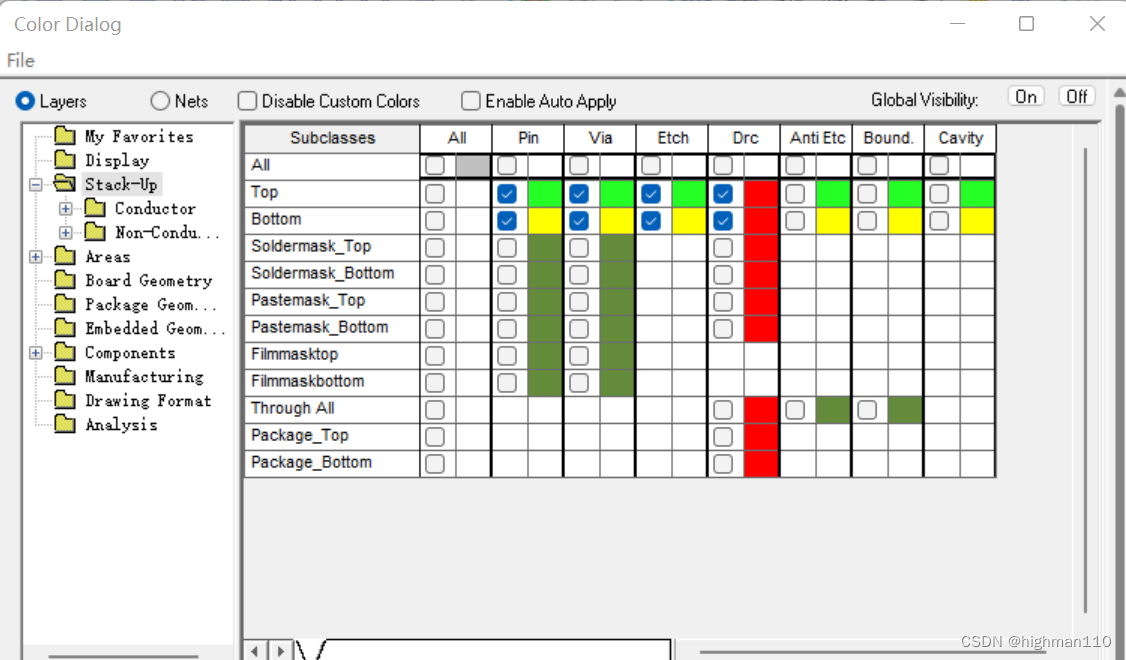

         5、在stack-up中勾选顶底层的pin、via、etch、drc。显示打开这些内容就可以进行布局操作了。

         6、如上所有步骤中的显示内容中的颜色都可以更改，将不同内容设置为不同颜色更方便进行操作，这个依据个人喜好而定。

1.5格点设置
        一般使用mil单位，在进行布局时，格点设置为25mil，在走线层将格点设置为5等份。

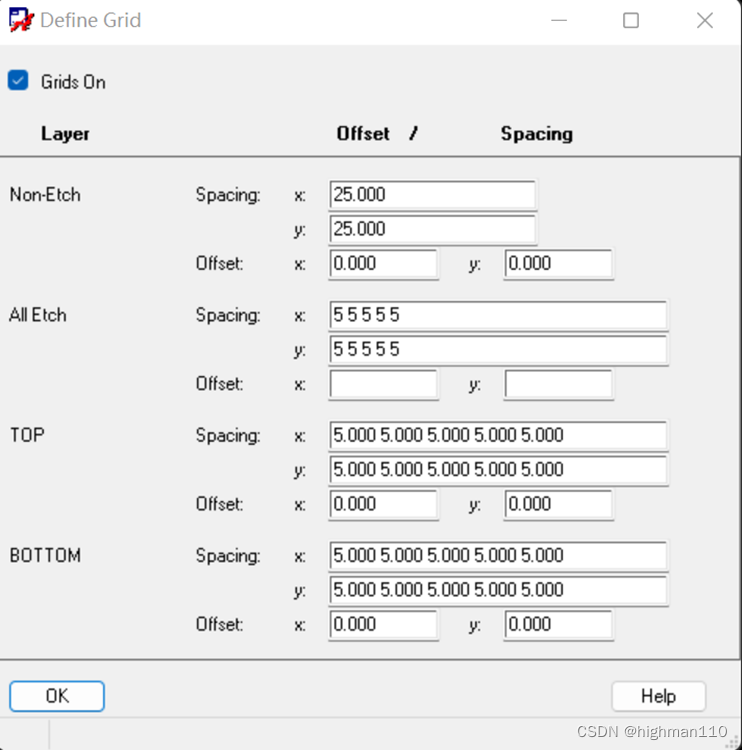

操作步骤为：setup-grid，勾选grid on打开格点显示。打开后若发现没有分5等份的小格点，只需要点击一下长度测量工具show measure即可显示，这个操作是需要将当前活动层切换到电气层，用其他能切换到电气层的操作也可以。

 1.6大十字光标设置
        在布局时使用大十字光标，可以方便进行器件对齐。

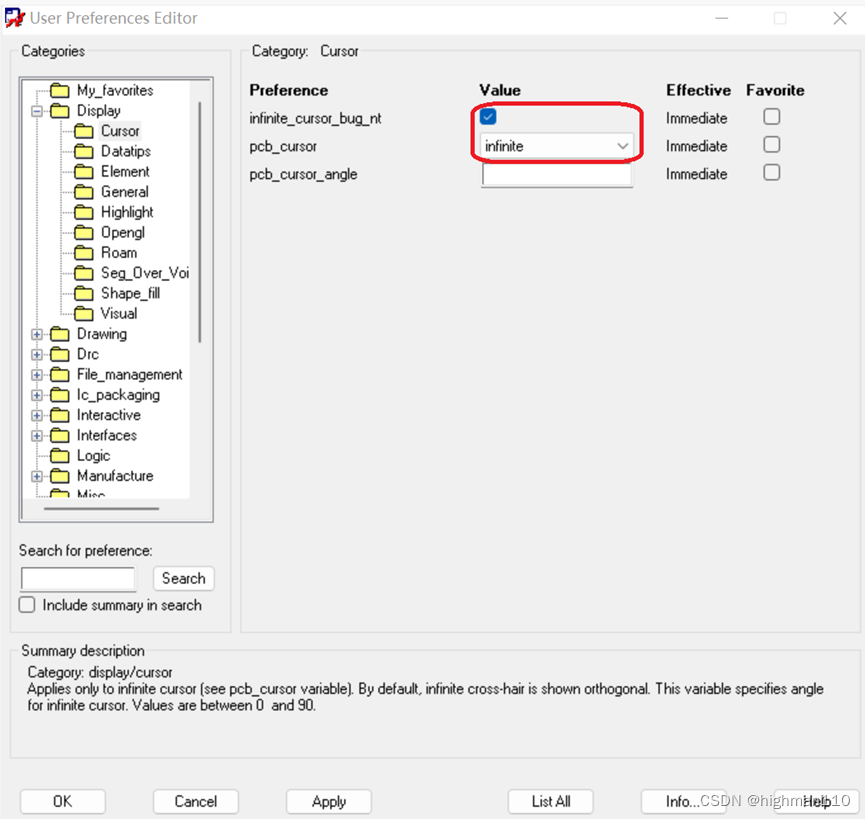

        操作步骤为： setup-User Perferences-display-cursor，勾选infinite_cursor_bug_nt，pcb_cursor可选菜单，若选择cross，则是十字小光标，若选择infinite，则是十字大光标，若选择octal，则是米子大光标。

 1.7快捷键设置
        在软件中设置一些常用命令的快捷键可以加快设计效率，快捷键设置定义文件在如下位置：C:\Cadence\SPB_16.6\share\pcb\text 。记事本打开此目录下的env文件，修改此文本。添加快捷键的方法如下：

        命令：alias/funckey 快捷键 操作命令

        一般组合键使用alias，单键使用funckey。如常用的有：

        funckey g move  //g移动

        funckey " " iangle 90  //空格旋转90度

        funckey q rats net  //q显示飞线

        funckey a add connect  //a添加走线

        funckey s slide  //s调整走线

        修改完后保存文件，重启allegro即可生效。

1.8元器件封装库设置
        我们自己常用的封装库位置可以事先设置好，否则导入网表会有警告。这里要注意封装制作使用的软件版本如果高于当前用的PCB designer的版本，导网表也会出现警告。

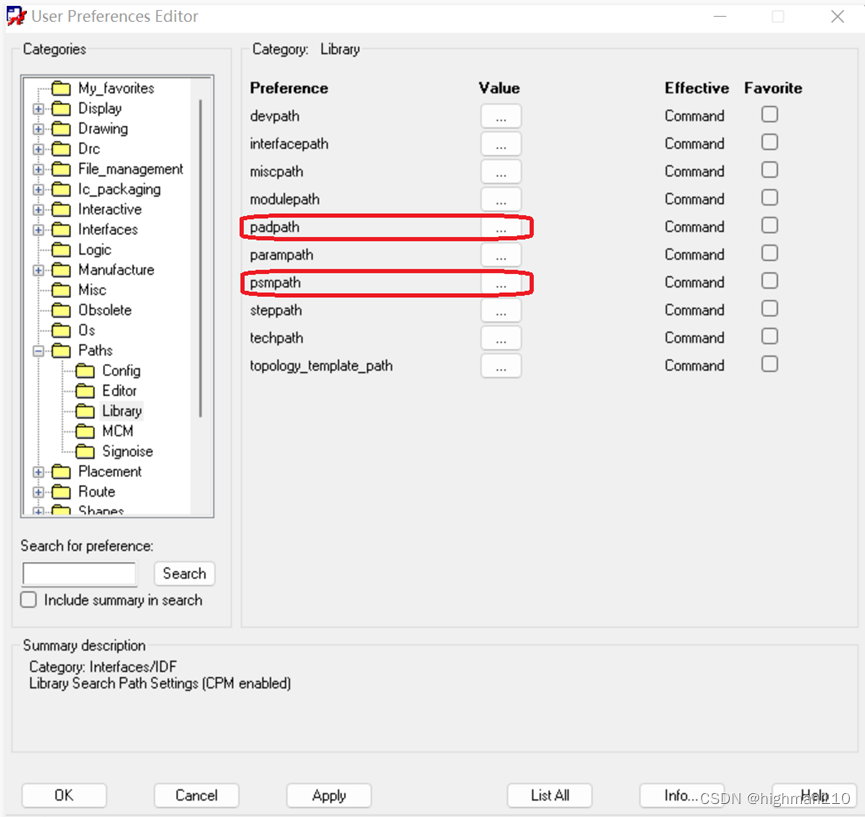

        操作步骤为：setup-user preference-paths-library，点击下图红框中的…，设置焊盘文件路径和封装文件路径。

 1.9软件设置参数保存
        软件操作环境设置完成后可以保存，这样在新建单板设计时可以直接导入，不用再重复设置。

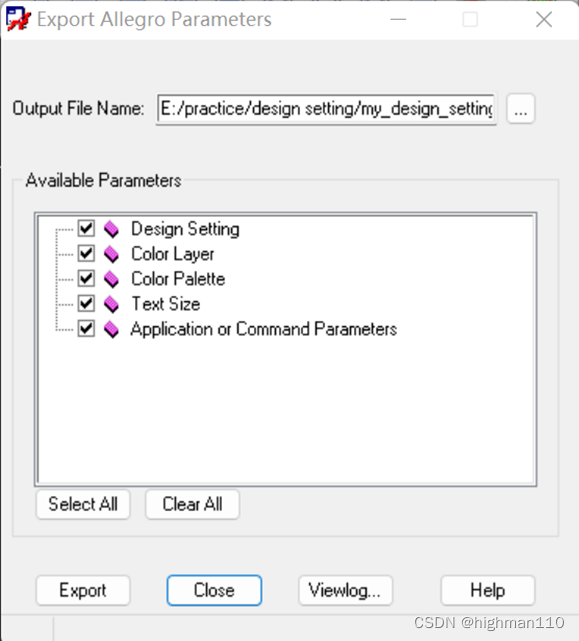

        操作步骤为： Export-more-color/board parameters，选择输出文件的位置和名称，参数内容全部勾选，然后export即可。



        下次使用可以直接导入：import- color/board parameters，选中刚刚导出的文件，然后import即可。

————————————————
