PADS Layout软件常规设置

为了方便使用PADS进行PCB布局和布线，通常需要进行一些基本配置设置，举例具体如下：

一、全局

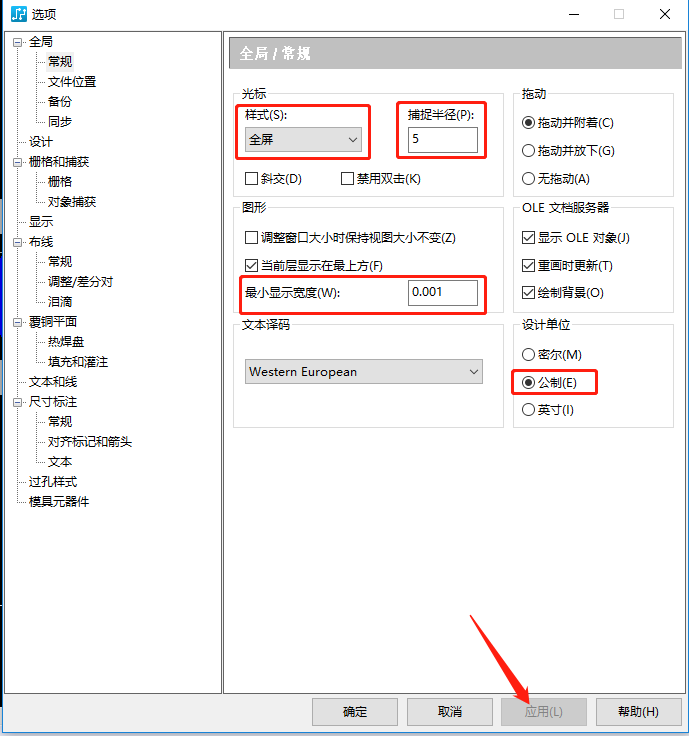

常规下面配置光标为全屏方便布局时做器件对齐，单位采用公制mm，最小显示宽度0.001mm，配置好后点击应用可以看到效果：

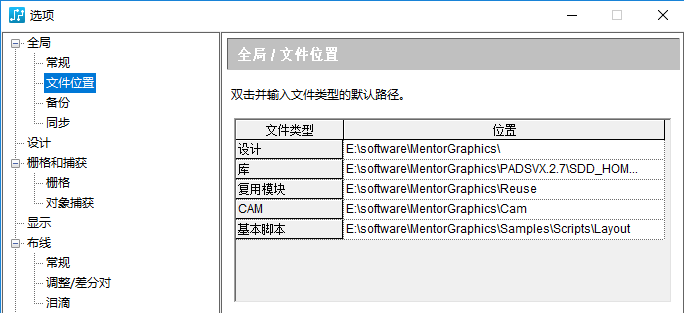

文件位置保持默认：

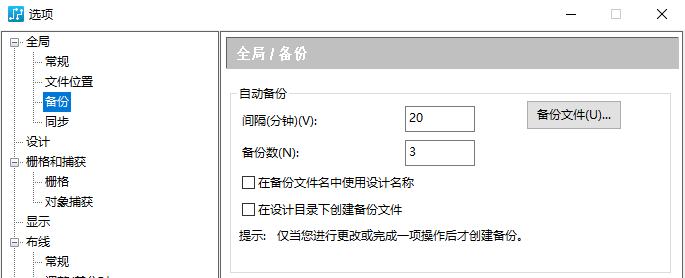

备份可以按照自己需求进行配置备份频率，此处保持默认：

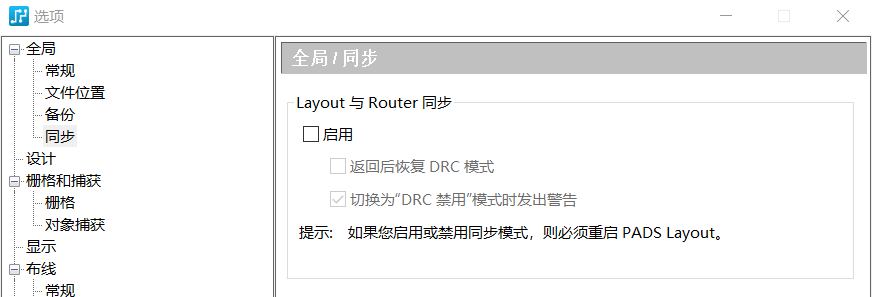

同步是配置Layout和Router是否同步，默认不打开：

二、设计

设计栏进行如下配置，即按原点移动，禁用推挤，禁用长度优化，在线DRC设置为防止错误，然后点击应用：

可以根据自己的喜好来设置，比如“元器件移动时拉伸导线”一般不用，否则动元器件走线就会跟着动，增加了布线工作量。

三、栅格和捕获设置

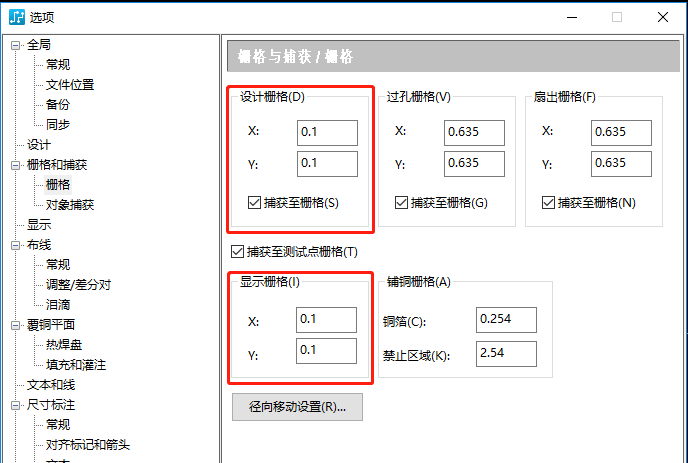

设计栅格和显示栅格均改为0.1mm：

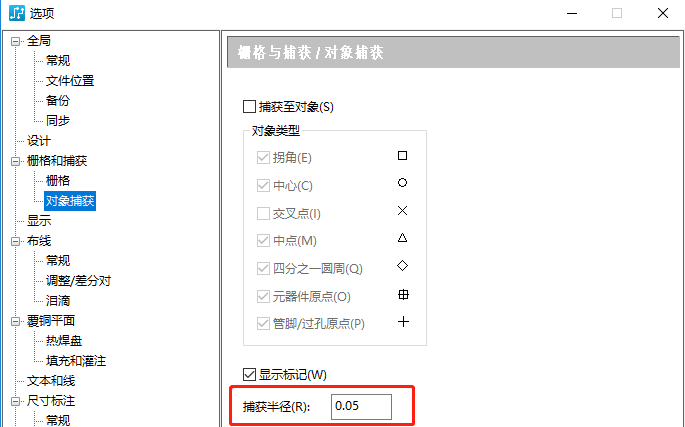

捕获半径设置为0.05mm：

四、显示设置

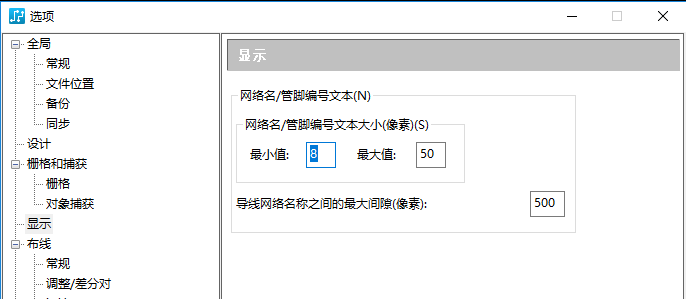

显示网络名/管脚编号设置保持默认，如果画特别小器件的PCB可以进行更改：

五、布线设置

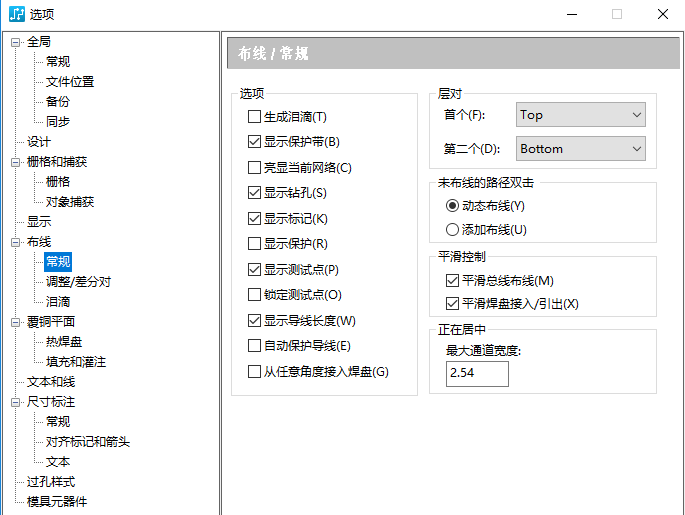

常规保持默认，泪滴可以等画完板子后再打开：

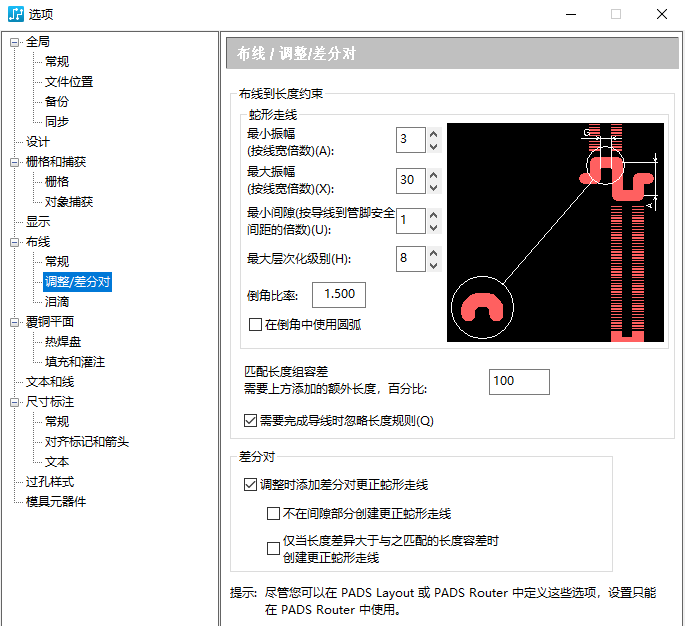

差分对可以按照自己需求进行配置，如果用不到可以保持默认：

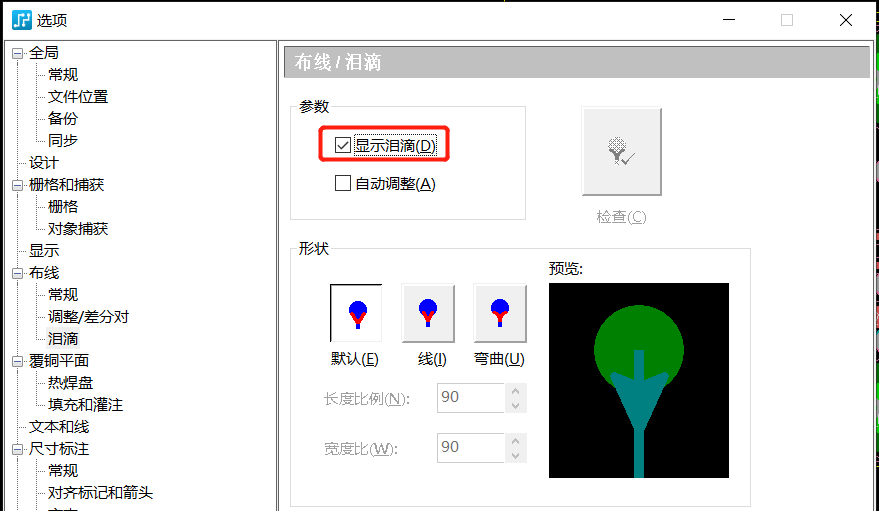

泪滴打开显示泪滴，布线/常规项那里没有打开生成泪滴此处是不会生效的，可以根据自己的需求配置需要的泪滴属性：

六、敷铜平面设置

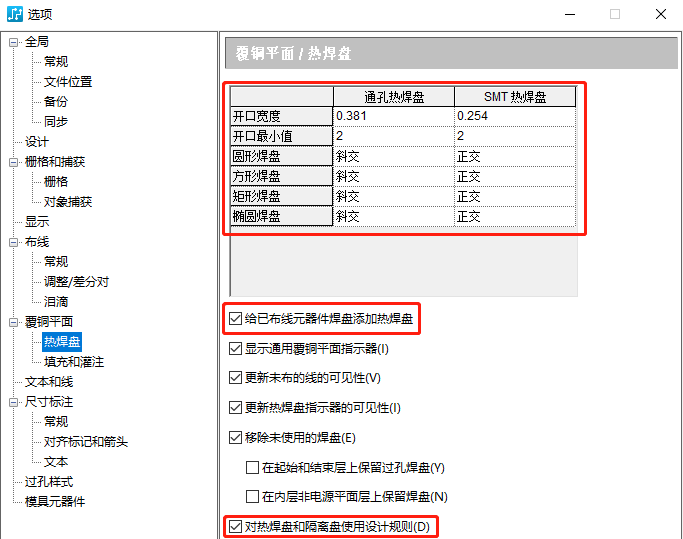

热焊盘可以按照需求进行配置，正确的配置会更有利于焊接：

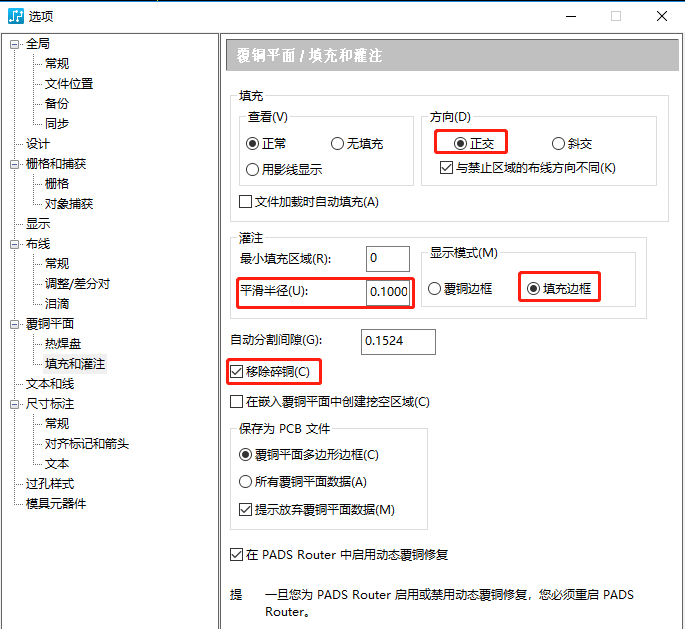

填充和灌注配置如下：

后面的配置项均保持默认即可。

每项配置都是中文易于理解，可以尝试修改看不同的配置改前改后的效果。
