Cadence Allegro17.4 的option页和Find和Visibity页平铺

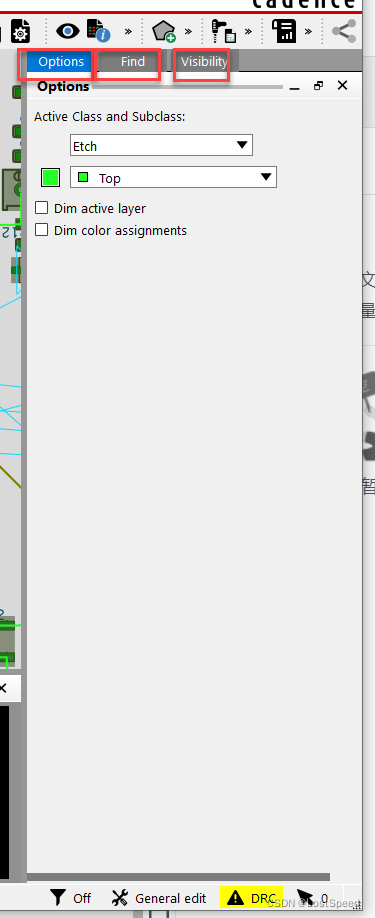

         在Allegro中做任何操作都和Option页和Find页和Visibity页相关. 但是刚装好的SPB17.4是将这几个页都用Tab页的形式放在右边的子窗口中。如下：

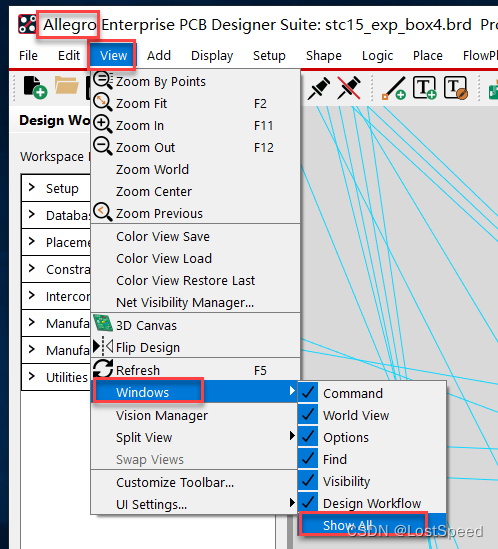

显示后平铺：

       当做一个操作时，需要来回切换Option页和Find页和Visibity页。发现自己可以解除停靠，变成浮动后，再拖回Allergro, 将这2个页变成平铺。一目了然，当走一个操作时，只要扫右边一眼，就可以知道操作的条件是否满足，是否正确。

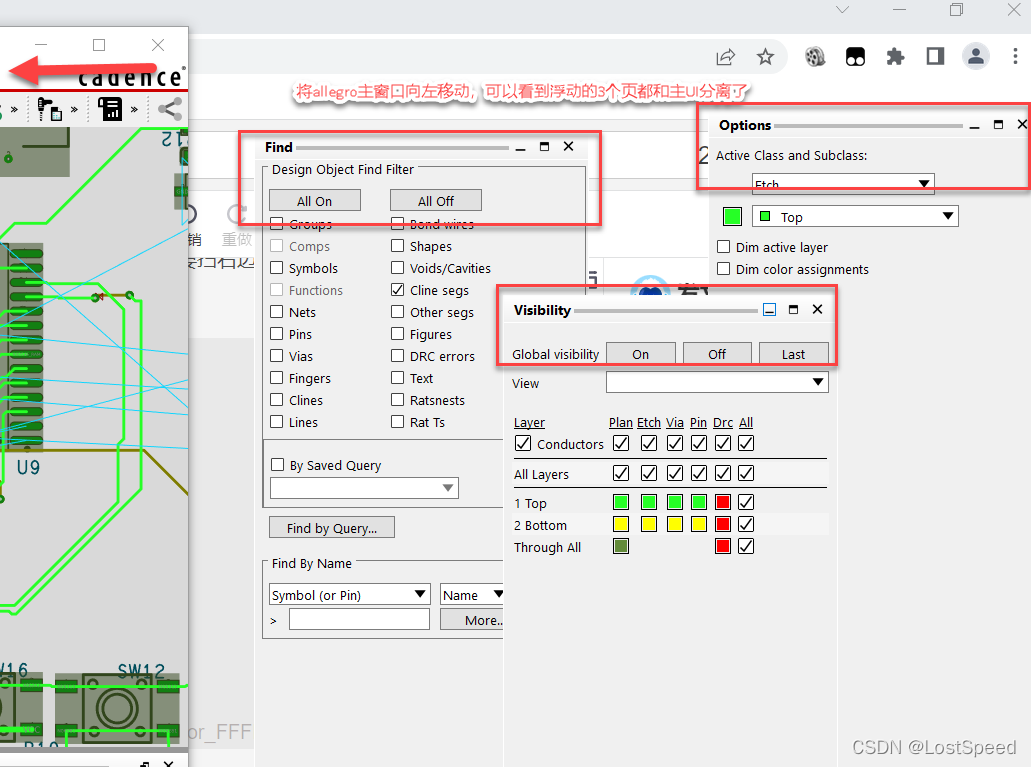

将停靠的3个TAB页都点击一下，都变成浮动:

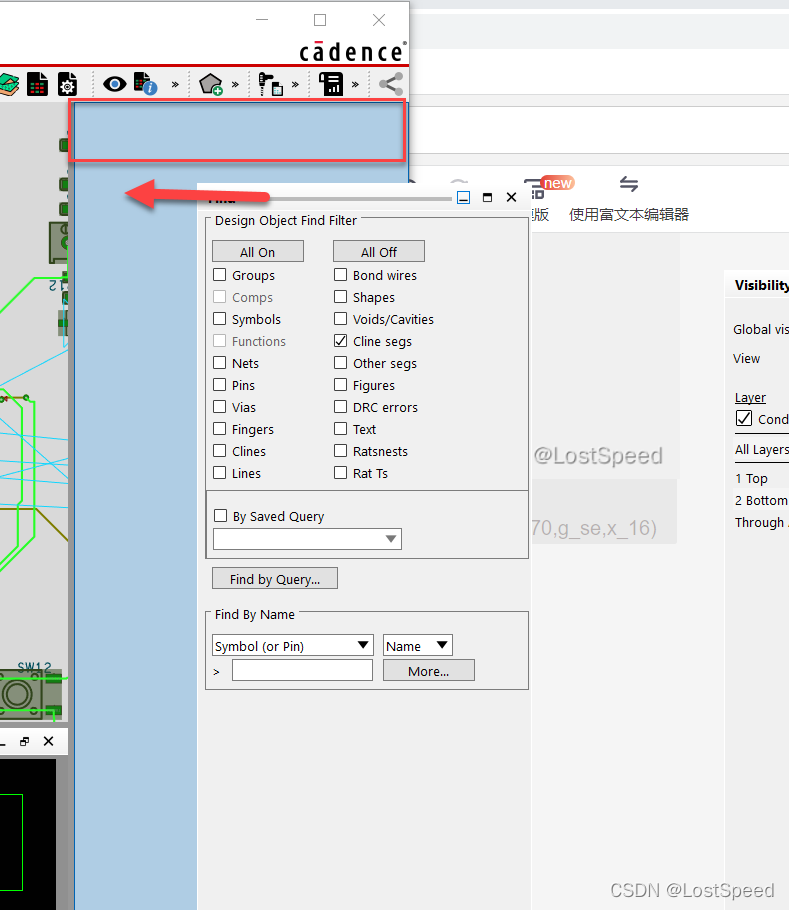

          这时，分别拖动这3个页到Allegro主窗口的右边，找个合适地方(拖到Allegro右边出现阴影窗口为止)松手，就可以将这3个页摆放成平铺的样子。 如下图：

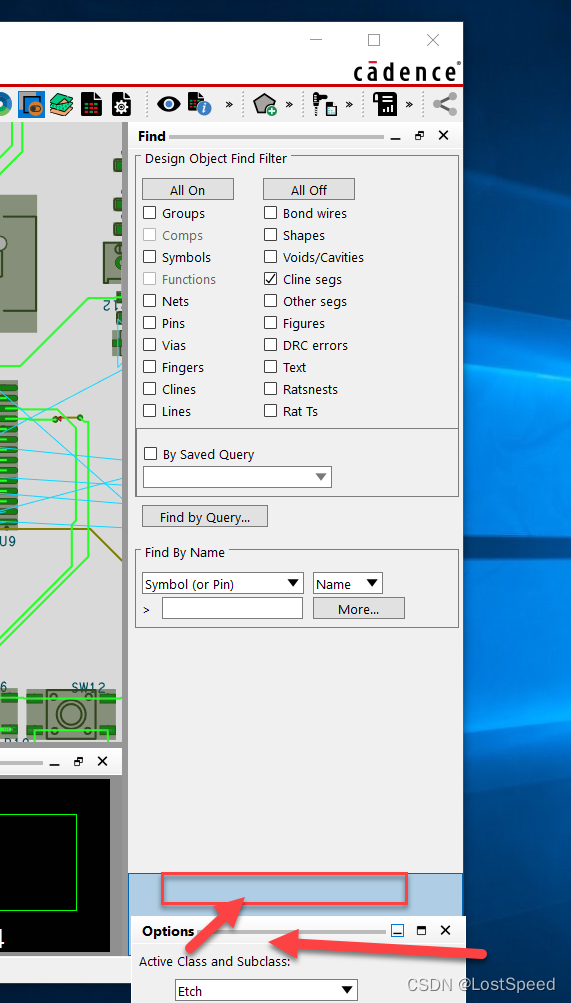

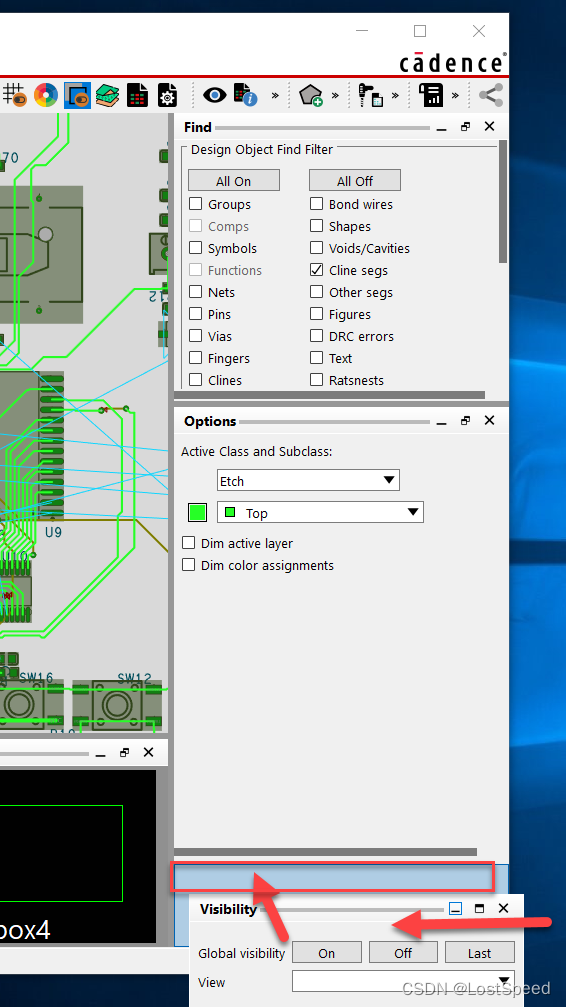

拖动Option窗口到Find窗口和Visibity窗口口下面，直到file窗口下出现阴影时松手。如下图：

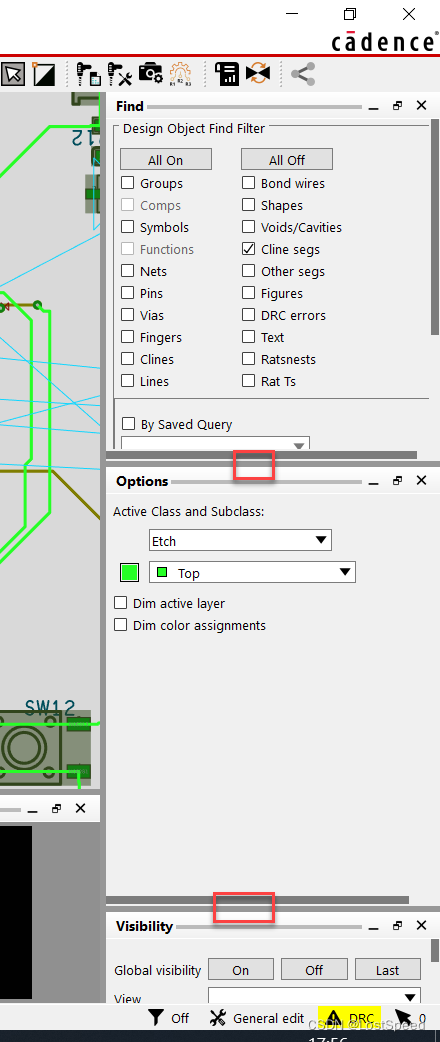

 调整3个页之间的显示页高，就可以得到平铺效果。这样再做一个操作时，眼睛往右扫一眼，就知道操作条件是否正确。显示控制的窗口可以用color192代替，不是很重要。可以调整小点。Find窗口和option窗口和Visibity窗口重要，整大点，最后调整完的样子如下，使用很方便。
