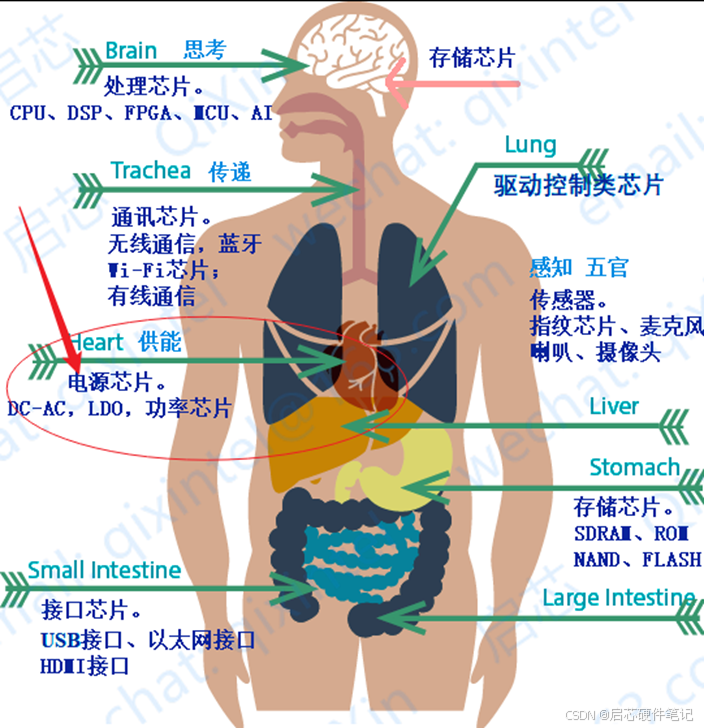

硬件技术的高速发展使电源成为电子系统的“心脏”，其设计质量直接决定设备可靠性。从智能手机到工业设备，电源工程师需在效率、稳定性、EMC等多维度权衡。本文结合个人设计调试经验典型案例，深度解析电源设计的核心要点。
在这里插入图片描述

一、电源工程师的工作流程与经验法则

成熟的电源设计一般的开发流程如下：

需求评估：明确输入/输出电压、功率、效率等指标，分析成本与可行性。
方案设计：选择拓扑结构（如BUCK/BOOST），确定电源控制芯片，功率管、电感，输入输出电容等，或许还有变压器参数，优先采用经验验证的电路组合。
补充：电路参数，对于电子组件，就那几个：电阻，电容，二极管，三极管，电感，热敏，压敏，场管，变压器，保险，集成电路等。
各个组件的组合，也就是常用的基本电路：放大，滤波，隔离，信号源，稳压，比较，电流放大，电压放大等常驻用电路。
PCB布局：四层板及以上优先，电源走线内层敷铜，地线可以采用星型拓扑分离数字/模拟地。当然，现在的电源设计对GND的处理已经很简单了，大部分是连在一起的。

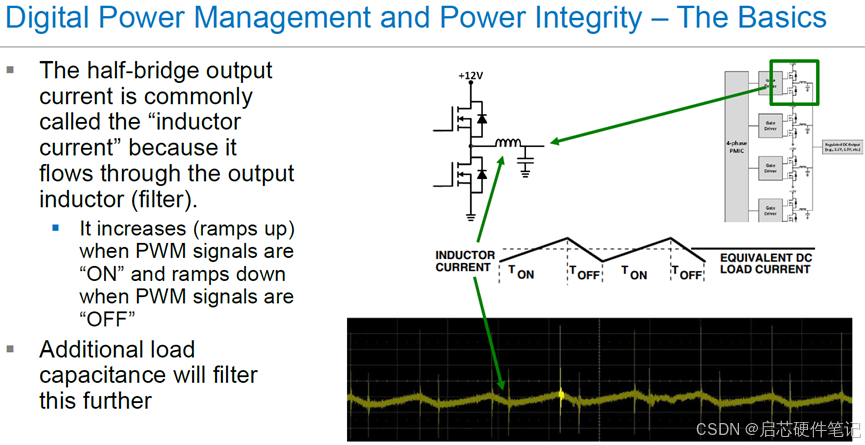

参数调试：通过负载测试（80%功率）检查输出波形，电压要求，电磁性能，功率管温度，电压稳定度，转换效率。之后优化纹波、温度、效率，这个不能依赖理论计算，必须实测。
在这里插入图片描述

强化验证：可以理解为极端压力测试，超负荷、短路、高低温循环测试，模拟极端情况进行测试验证。
经验法则：90%的场效应管损耗发生在开关瞬态，需通过图腾柱电路加速栅极电容充放电。

二、电源设计的核心要点

1. 拓扑结构与器件选型
熟悉BUCK、BOOST、BUCK-BOOST等拓扑结构，合理选择MOSFET、电感、续流二极管等器件，关注耐压值、内阻、电流能力等参数。
拓扑选择：
 ≤75W采用反激式（成本低），＞200W适用LLC谐振（效率＞95%）。
 2A及输入输出压差小的用LDO, 2A以上或压差大的用BUCK电源；
案例：某5G基站电源采用交错并联BUCK，实现48V转12V/100A，纹波＜50mV。
器件选型：
MOSFET重点关注Rds_on和Qg，如Infineon IPP60R040C7（耐压650V，Rds_on=40mΩ）。
电感需计算饱和电流，铁硅铝磁芯可降低高频损耗。
在这里插入图片描述

2. 稳定性与滤波设计
反馈环路：TL431+光耦实现隔离反馈，相位裕度＞45°。反激电源里面用的是最多的。
滤波优化：输出端采用∏型滤波（10μF陶瓷电容+10μH电感），特定的案例里面，纹波降低60%。变压器要有吸收电路，把谐波吸收。

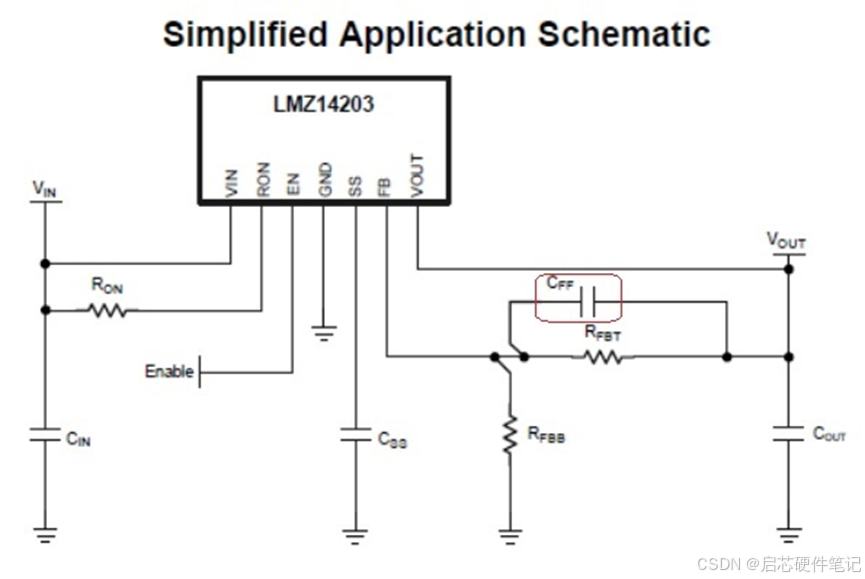

稳压与反馈：通过反馈电阻网络调节输出电压，使用低ESR电容（如陶瓷电容）降低纹波，并确保控制环路的稳定性。

2. PCB布局策略
走线规则：优先采用四层板，电源走线尽量在内层，过孔数量与尺寸需满足电流承载能力（如30mil过孔承载1A电流），避免细长条分割。
地线分离：模电与数电地分开，大电流与小电流回路分离，采用磁珠或零欧电阻隔离，减少干扰。
电流路径：功率回路面积＜1cm²，输入/输出电容紧邻MOSFET引脚。
热设计：MOSFET下方布置散热过孔阵列（孔径0.3mm，间距1mm），铜厚2oz。
4. EMC设计
优化PCB环路面积，避免平行走线，增加屏蔽措施，并通过雷击浪涌、静电测试验证。
抗干扰措施：输入/输出端使用共模电感、滤波器，敏感信号线远离高频噪声源。
共模抑制：输入端加装共模电感（如TDK ACM2012-102-2P），这个需要根据需求选择合适的共模电感。
屏蔽措施：敏感信号线包地处理，变压器采用铜箔屏蔽层。

5. 严格测试与验证
性能测试：包括动态响应、温升、效率、纹波等，模拟极端条件（如高温、低温、湿度）验证可靠性。
EMC测试：完成传导、辐射、浪涌等测试，确保符合安规要求。使用近场探头定位30MHz-1GHz辐射热点。
6. 热管理方案
散热设计：预留散热余量，功耗达50%额定值时加装散热片，优化PCB铜皮布局和过孔分布以增强散热。
环境适应性：工作温度范围设计为0_{55℃，存储温度-40}85℃，并考虑湿度与海拔影响。
散热设计：自然散热时MOSFET结温＜110℃，需计算θJA=（Tj-Ta）/Pdiss。
案例：散热处理。某服务器电源增加热管散热，同等功率下温度下降20℃。
7. 设计工具链
仿真工具：TI和ADI都有仿真的工具，可以用SIMetrix仿真环路稳定性，如果有变压器的，PI Expert自动生成变压器参数。
PCB工具：Cadence和Mentor, Altium Designer都仿真，优化布局。也可以用专业的热仿真工具去做。
仿真优化：对开关损耗、环路稳定性、EMI特性进行仿真分析，减少实物调试成本。

8. 积累经验与调试能力
经验积累：通过实际项目优化参数（如栅极电阻调整、输入输出电容，补偿参数等），而非依赖纯理论计算。

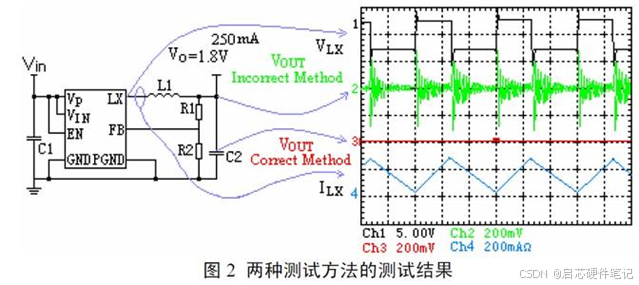

调试技巧：优先检查电源网络，逐步排查分压电阻、补偿参数，反馈网络等问题，利用示波器观察动态响应。
