cesium中精度问题

文章探讨了GIS引擎中GPU渲染场景的精度问题,特别是在使用float而非double时。提出了通过双精度转换为单精度、计算相对位置并针对不同距离优化的方法,以减小精度损失。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

        对于gis这种大坐标的引擎,精度问题是很关键的,特别是使用了gpu渲染场景,现在的gpu的精度都是float的,相较于double。

缺陷:

1、float是32位浮点数,布局是【1符号位+8指数位+23小数位】精度较低;

2、最大范围在cm级时为131072.00,也就是100公里的范围,相较于地球半径6,356,750米差的很远;

        Float:比特数为32,有效数字为6-7,数值范围为 -3.4E+38 ~ 3.4E+38

        如何尽量消除上面的问题,对于基于gpu渲染的场景来说很重要;

        存在几种解决方法,参考文章1中,使用了RTC、RTE方式,这是一些常规的使用相对位置减少精度损失的方法,参考文章1中改进了RTE的方式,首先说明一下RTE就是目标位置相对于相机位置进行目标偏移,是以相机(或者眼睛)为中心的,下面主要关注这个方面。

        计算步骤如下:

        a、将目标位置P、和相机位置Q的double类型坐标转换成两个单精度float类型

                double(x,y,z)=高位double(x,y,z)+低位double(x,y,z),

void CDoubleToTwoFloats::Convert(double doubleValue,
    float& floatHigh, float& floatLow)
{
    if (doubleValue >= 0.0)
    {
        double doubleHigh = floor(doubleValue / 65536.0) * 65536.0;
        floatHigh = (float)doubleHigh;
        floatLow = (float)(doubleValue - doubleHigh);
    }
    else
    {
        double doubleHigh = floor(-doubleValue / 65536.0) * 65536.0;
        floatHigh = (float)-doubleHigh;
        floatLow = (float)(doubleValue + doubleHigh);
    }
}

       在将高位double(x,y,z)强转换转换成float类型时,低位丢失只留下高位,其中为什么要除以65536,而不是别的值呢,因为float值在cm级时是131072.00,是65536的2倍,但是由于计算机系统精度的不确定性(理论上是7位,实际6~9位,因为float的小数是使用泰勒级数的思想近似计算的,不能准确拟合出真实的值),所以选用了65536这个值。

        b、将目标位置P减去相机位置Q,计算出相对位置

uniform vec3 uViewerHigh;
uniform vec3 uViewerLow;

void main(void)
{
    vec3 highDifference = vec3(vPositionHigh.xyz - uViewerHigh);
    vec3 lowDifference = vec3(vPositionLow.xyz - uViewerLow);
    gl_Position = gl_ModelViewProjectionMatrix * vec4(highDifference + lowDifference, 1.0);
}

        目标位置和相机位置的高位、低位分别相减,计算出相对位置

      c、将上述相减的位置在相加就是关键

        分两种情况讨论:

        1、当相机和目标相对比较近(小于131072.00)时,它们的高位都是0,所以高位+低位=低位的结果;

        2、当相机的目标位置相对较远的时候(大于131072.00)时,相加后的结果中低位精度中的不精确值可以忽略。

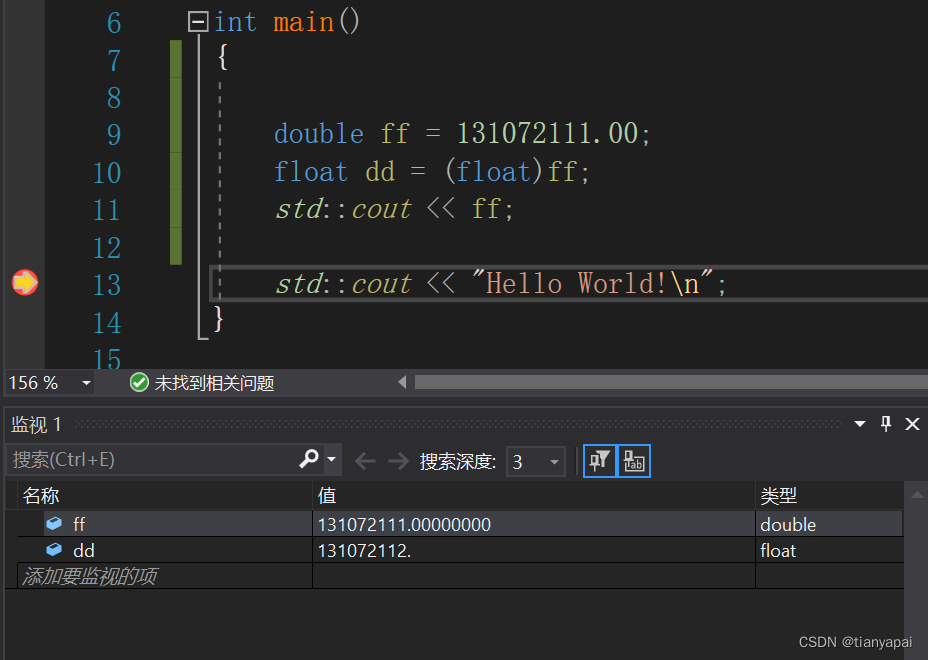

        如上图所示精度不准确的位不会影响很大,因为距离很远,即使有点抖动也看不出来。

参考文章:

https://help.agi.com/AGIComponents/html/BlogPrecisionsPrecisions.htm

c#:float存储原理(待续。。。)_c# float-CSDN博客
