文献阅读（221）NoC流量控制

• 参考链接1：https://blog.csdn.net/yang1573/article/details/128787167
• 参考链接2：https://shili2017.github.io/posts/NOC5/
• 参考文件：SE22_noc_flow_control.pdf

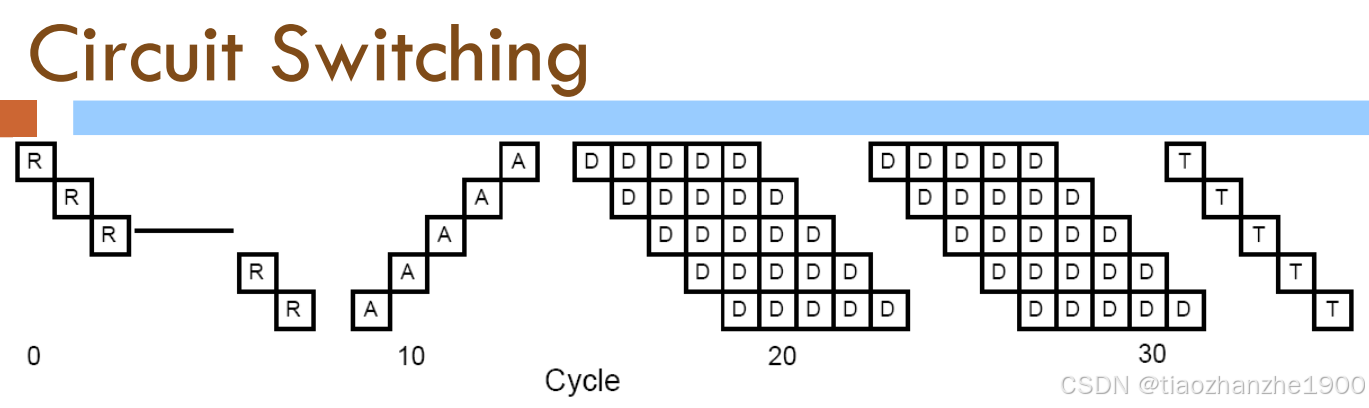

Circuit Switching 就是独占所有的链路，需要提前request和响应，bufferless也可以使用

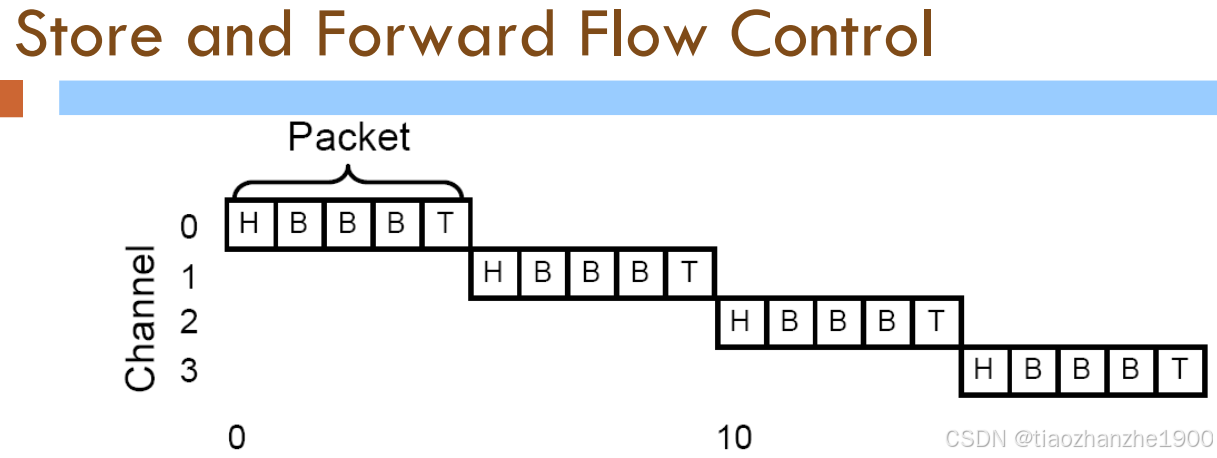

store and forward 只有一个完整的packet传完才会传到下一个结点

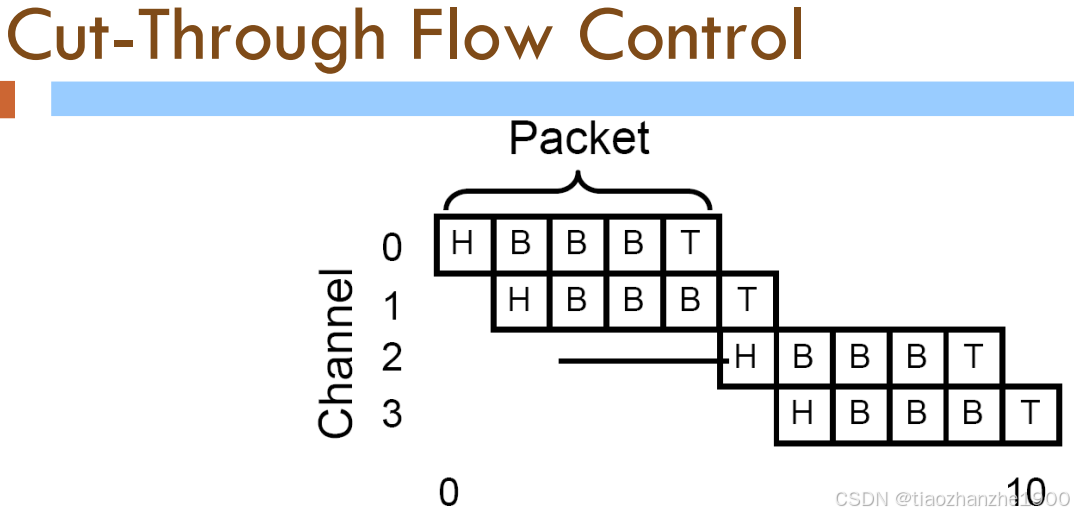

cut-through 相比于store and forward可以流水线流起来

wormhole相比于cut-through，按照flit来分配buffer，也就是说即使buffer大小小于整个packet大小也没关系

---

• 题目：Design and Analysis of Hybrid Flow Control for Hierarchical Ring Network-on-Chip
• 时间：2016
• 期刊：TC
• 研究机构：KAIST

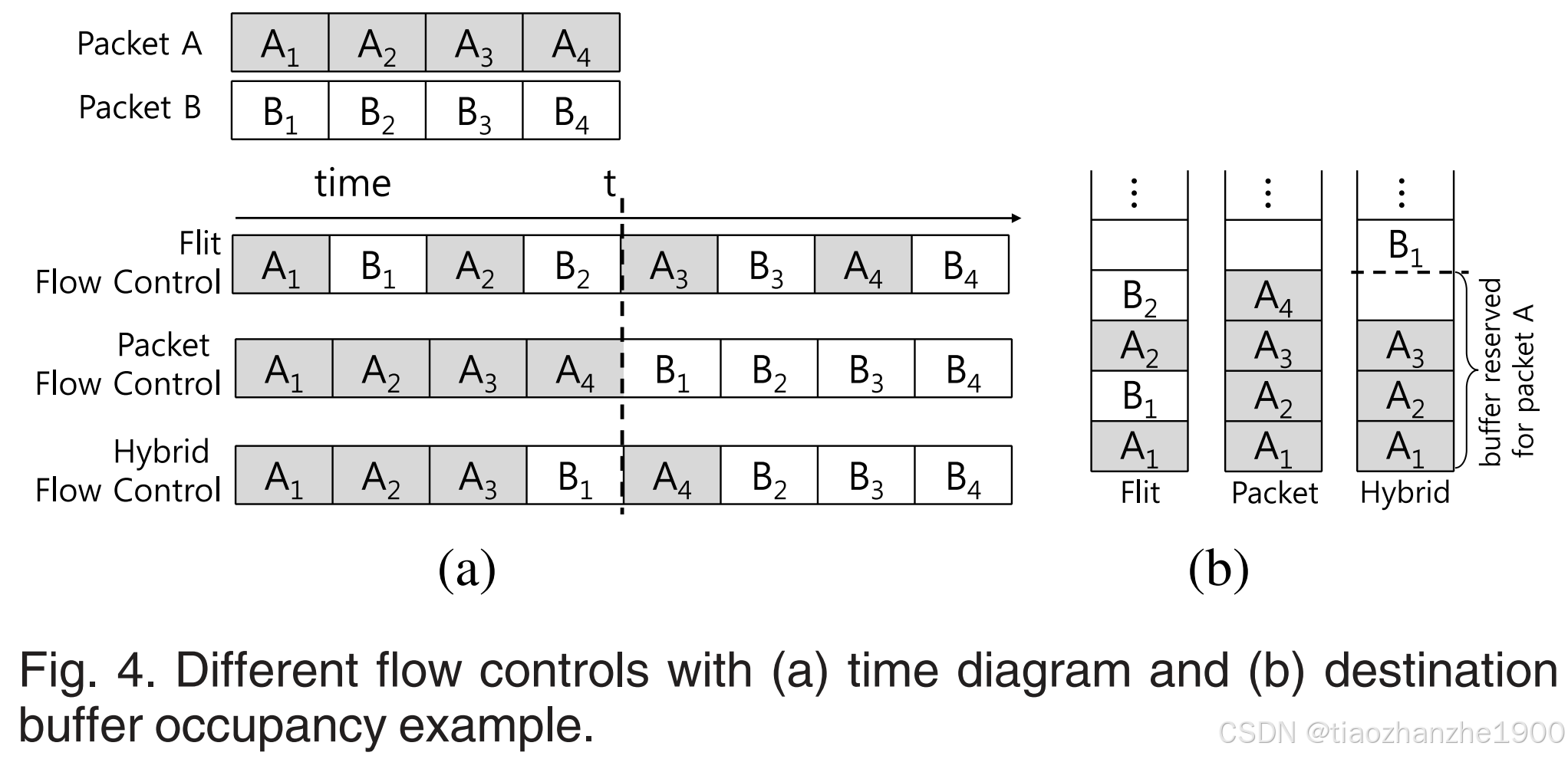

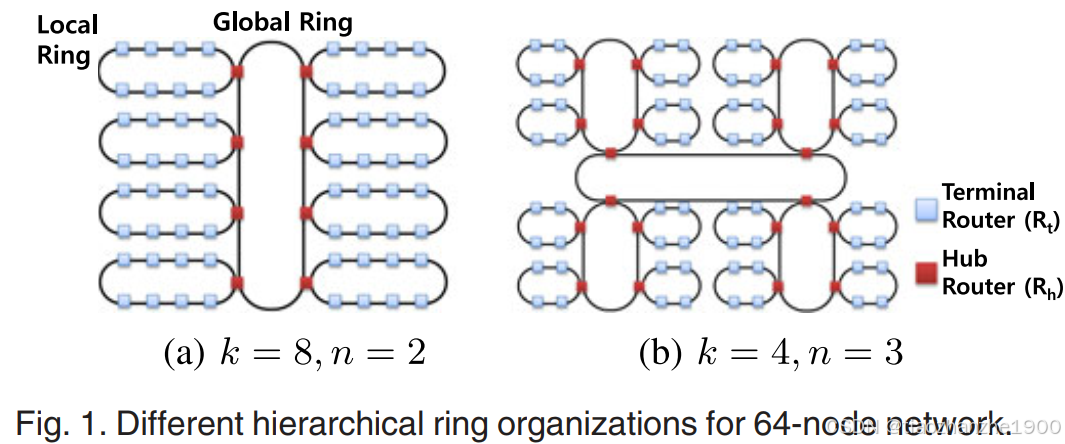

本文是面向Hierarchical Ring Network的混合流量控制：提出了一种新颖的混合流量控制方法，其中channel在flit粒度上分配，而buffer在packet粒度上分配

for a packet of S flits, the router needs to obtain S credits before the packet can be sent.

reorder buffer的设计可以简化一下：

1. flits from a single packet will still arrive in-order but not necessarily in consecutive cycles
2. there will not be multiple partial packets within a re-order buffer that are sent from the same source to the same destination.

---

• 题目：The Connection-Then-Credit Flow Control Protocol for Heterogeneous Multicore Systems-on-Chip
• 时间：2010
• 期刊：TCAD
• 研究机构：哥伦比亚大学

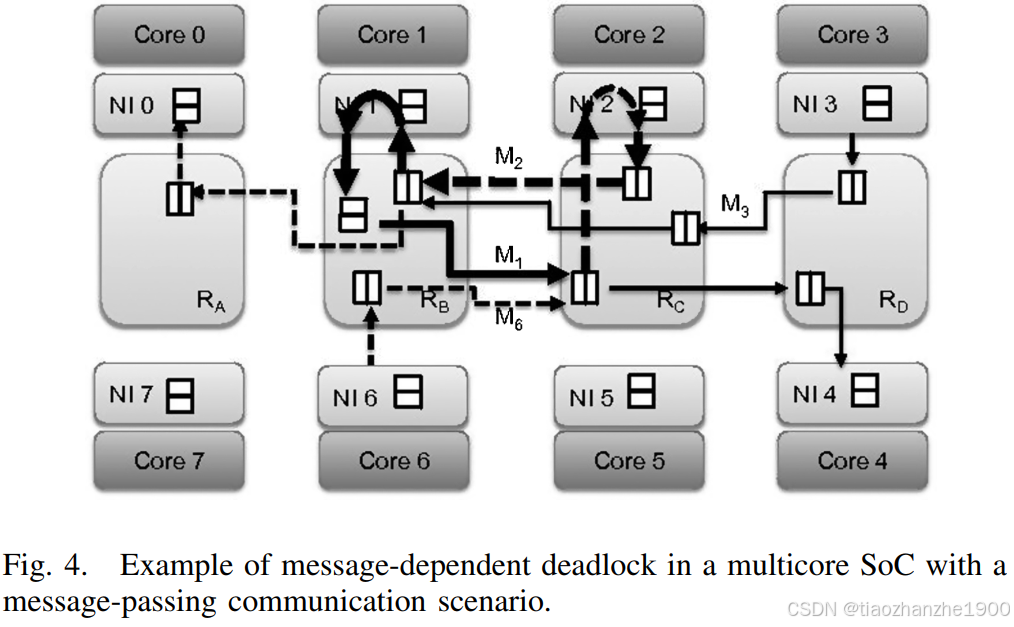

首先文章介绍了一种协议级死锁的情况，现在有两条数据流

• core3->core1->core4
• core6->core2->core0

其中core6->core2和core1->core4之间有重复链路，core2->core0与core3->core1之间有重复链路
core6->core2的packet阻塞了core1->core4，进而阻塞了core3->core1，进而阻塞了core2->core0，形成了依赖环

VC能保住解决问题，但VC的数量是硬件决定的，但message种类是应用决定的，有可能超过VC数量，而end-to-end flow control protocol想做的就是从硬件层面就解决协议级死锁

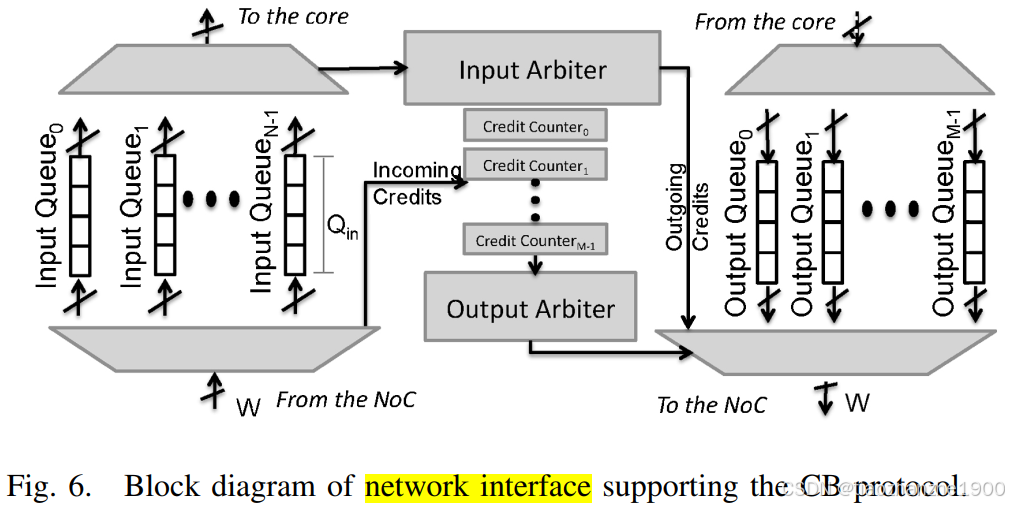

credit-based(CB)
虚通道需要NoC中的所有router都有多个虚通道，但CB只要求在network interface端有多个queue就行，每次发送后更新相应的credit counter

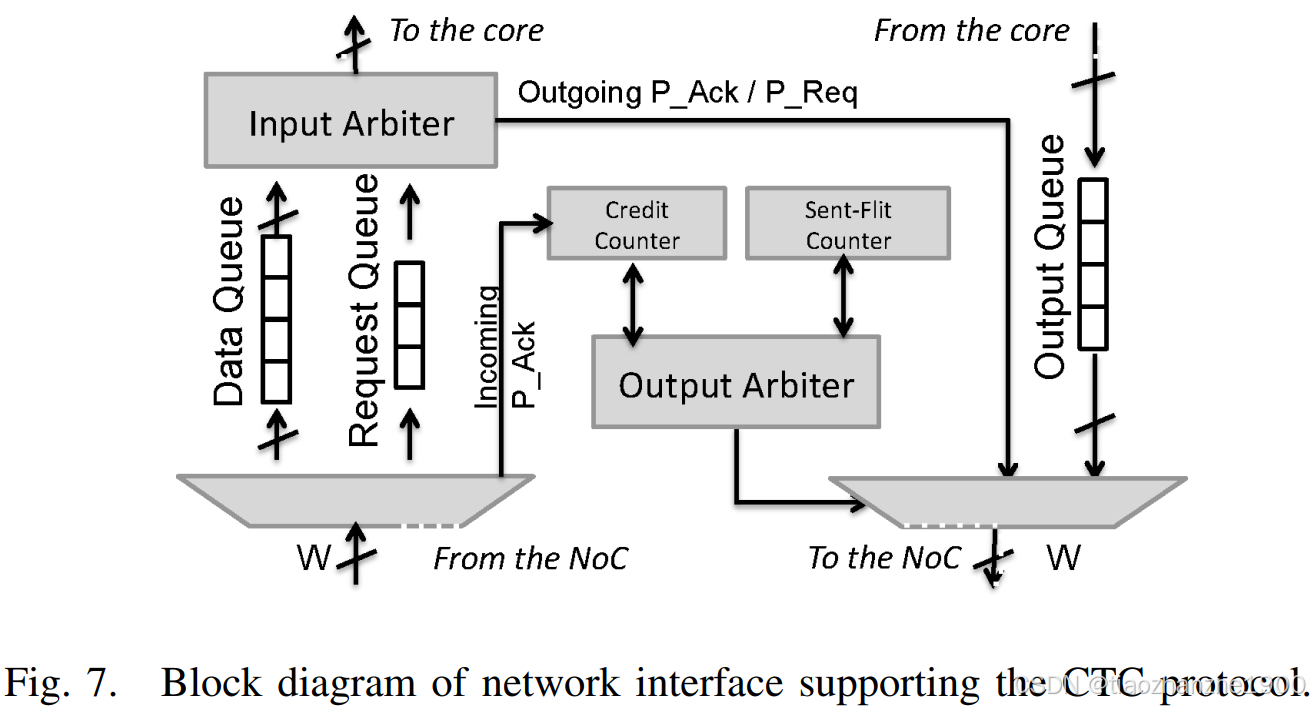

connection-then-credits(CTC)
CTC相比CB，减少了queue的数量和credit的数量，通过握手的机制实现

---

• 题目：Weighted Round Robin Configuration for Worst-Case Delay Optimization in Network-on-Chip
• 时间：2016
• 期刊：TVLSI
• 研究机构：KTH

本篇论文的主要贡献：
这篇论文考虑加权RR调度策略，对于不同的应用需要确定权重参数，那么这篇论文就是求权重参数，来满足QoS要求。

现有很多网络QoS的分析是基于排队论的，但是泊松分布不适合NoC，为此network calculus就是一种流量模型，可以模拟各种不同的通信模式

Network calculus is able to model all the traffic patterns with bounds defined by the arrival curves.
