基于瞬时无功功率理论的ip-iq谐波检测算法对并联型有源电力滤波器APF在Simulink中的仿真建模与验证，基于瞬时无功功率理论的ip-iq谐波检测算法在并联型有源电力滤波器APF控制系统中的建模与

（附带word报告）并联型有源电力滤波器APF simulink仿真
利用基于瞬时无功功率理论的ip-iq谐波检测算法，对三相三线制并联型APF控制系统进行建模与Matlab仿真。
内含一个模型和12页说明文件
包含绪论 原理分析及仿真验证分析

ID:6949753330614518

太***8

绪论

近年来，随着电力质量问题的日益凸显，人们对电力滤波技术的需求也越来越高。而并联型有源电力滤波器（Active Power Filter，简称APF）作为一种有效的电力滤波设备，可以对电力系统中的谐波和电压暂降进行补偿，提高电力系统的稳定性和可靠性。本文将利用基于瞬时无功功率理论的ip-iq谐波检测算法，对三相三线制并联型APF控制系统进行建模与Matlab仿真，旨在研究APF的工作原理，并通过仿真验证其性能。

原理分析

并联型有源电力滤波器是一种基于现代电力电子技术的无功电源，其主要由逆变器、滤波电容和控制器组成。其工作原理是通过监测电网电流的波形，提取谐波分量，并通过逆变器产生等幅反向谐波电流，对原有电网谐波进行抵消。在实际应用中，通常采用瞬时无功功率理论来实现谐波检测，并通过控制器对逆变器输出电流进行调节，以达到对谐波的补偿。

在本文的仿真研究中，我们首先对并联型APF的控制系统进行建模。根据瞬时无功功率理论，我们通过对电网电流进行采样，利用离散傅里叶变换对采样数据进行频谱分析，以提取谐波分量。然后，通过对逆变器输出电流进行调节，产生等幅反向谐波电流，以实现对电网谐波的补偿。仿真模型中还考虑了滤波电容和电感的影响，以更真实地模拟实际应用环境。

仿真验证分析

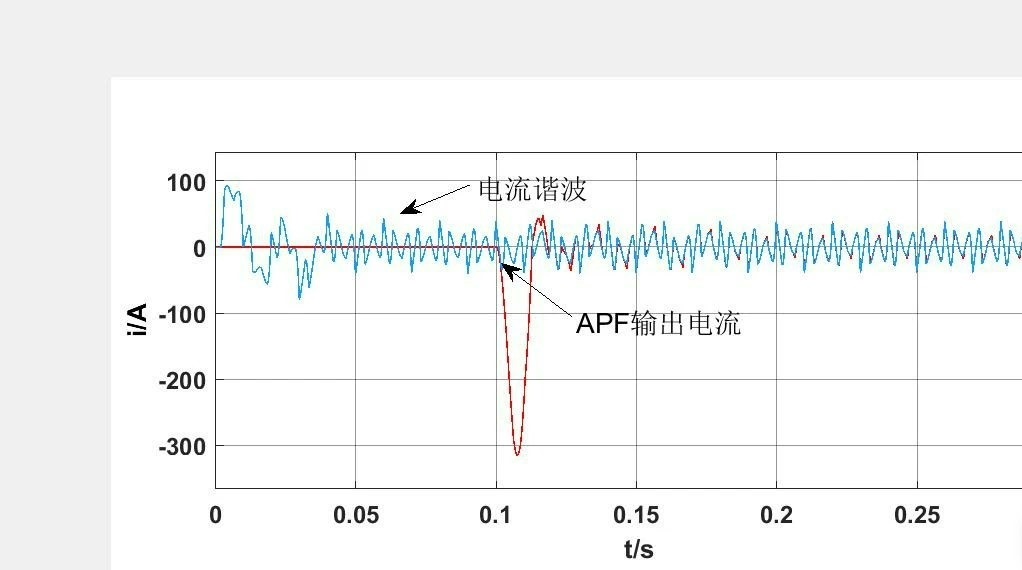

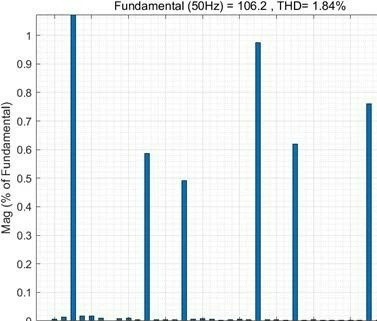

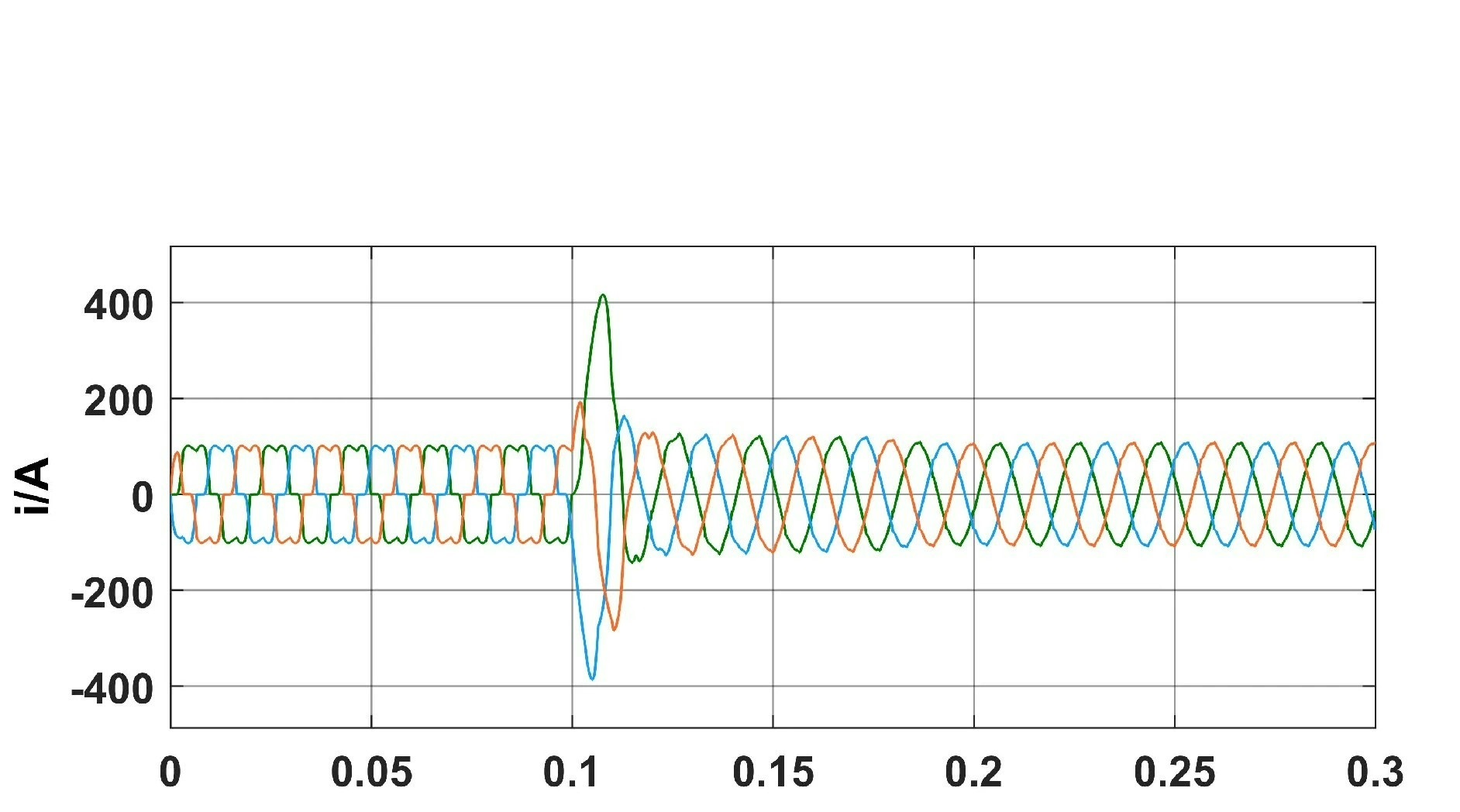

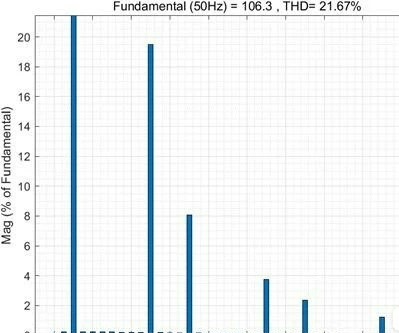

在仿真验证环节中，我们选取了一种典型的负载模型，通过改变该负载的电流谐波特性，分别对比了有、无APF补偿的情况下电网电流的谐波畸变情况。仿真结果表明，APF能够有效地对电网谐波进行补偿，在一定范围内显著降低了电网电流的谐波畸变率。这也验证了瞬时无功功率理论的可行性，并验证了并联型APF在电力滤波方面的优越性。

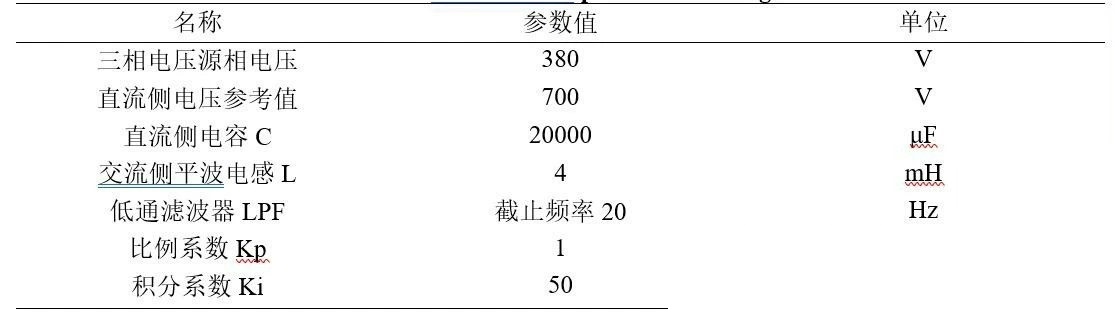

此外，在仿真验证过程中，我们还对APF系统的控制参数进行了优化研究。通过改变控制参数的取值，我们观察到电网电流谐波畸变率的变化情况，并分析了各个参数对系统性能的影响。仿真结果表明，在一定范围内，合理选择控制参数可以进一步提高APF的补偿性能。

结论

通过对三相三线制并联型APF控制系统的建模与Matlab仿真，本文研究了APF的工作原理和性能。仿真结果表明，基于瞬时无功功率理论的ip-iq谐波检测算法能够有效地提取电网谐波，通过调节逆变器输出电流实现了对电网谐波的补偿。在一定范围内，APF能够显著降低电网电流的谐波畸变率，并且通过优化控制参数可以进一步提高系统的补偿性能。

本研究对于进一步推动并联型有源电力滤波器在电力系统中的应用具有重要意义。通过深入理解AP

以上相关代码,程序地址：http://fansik.cn/753330614518.html
