并联型有源电力滤波器APF三相三线模型都包括,simulink仿真。
利用基于瞬时无功功率理论的ip-iq谐波检测算法,对三相三线制并联型APF控制系统进行建模与Matlab仿真。
ID:9830724910959113
对我好一点
并联型有源电力滤波器(APF)是一种广泛应用于电力系统中的电力质量控制设备。它通过将逆变器与电网并联连接,主动响应电力系统中的谐波、电压暂降等问题,实现对电力信号的净化和调节。

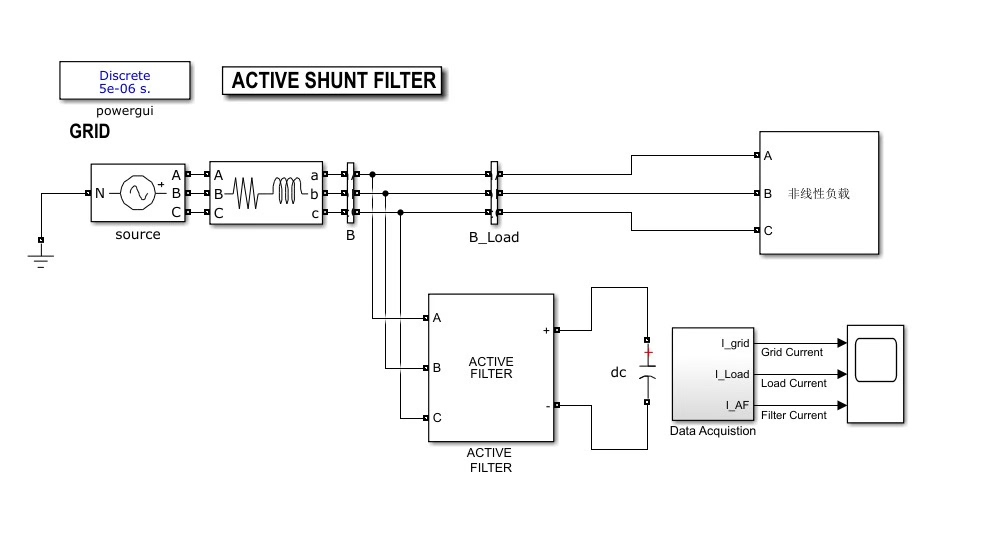

在APF的三相三线模型中,包含了各种元件,如变压器、电感、电容等,以及各种控制回路。其中,利用基于瞬时无功功率理论的ip-iq谐波检测算法,可以对APF的控制系统进行建模与仿真。
瞬时无功功率理论是一种常用的无功功率检测算法,它基于瞬时功率的概念,通过测量电网电压和电流的瞬时值,计算得到电力系统的无功功率信息。在这种算法中,以ip和iq表示电压和电流的瞬时有功功率和无功功率分量,通过计算它们的谐波分量,可以检测到电力系统中的谐波问题。

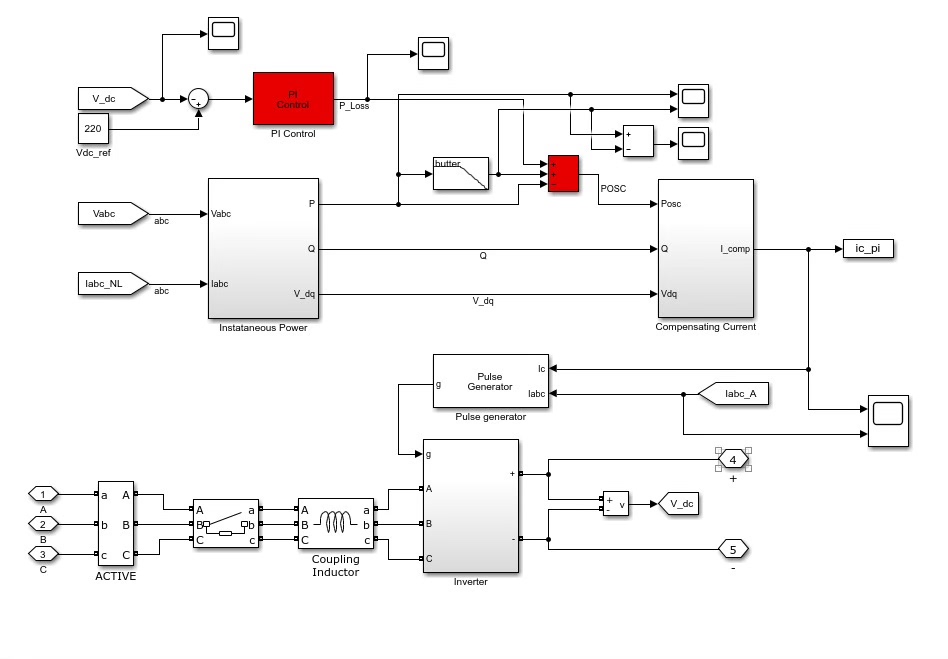

在三相三线制的并联型APF中,ip-iq谐波检测算法的应用非常重要。通过该算法,可以准确地检测到电力系统中的谐波信号,进而对其进行有效的补偿。具体而言,在APF的控制系统中,通过测量电网电压和电流的瞬时值,并利用ip-iq谐波检测算法计算得到谐波分量,然后通过反馈控制,控制APF的逆变器输出信号,实现对谐波的抑制。

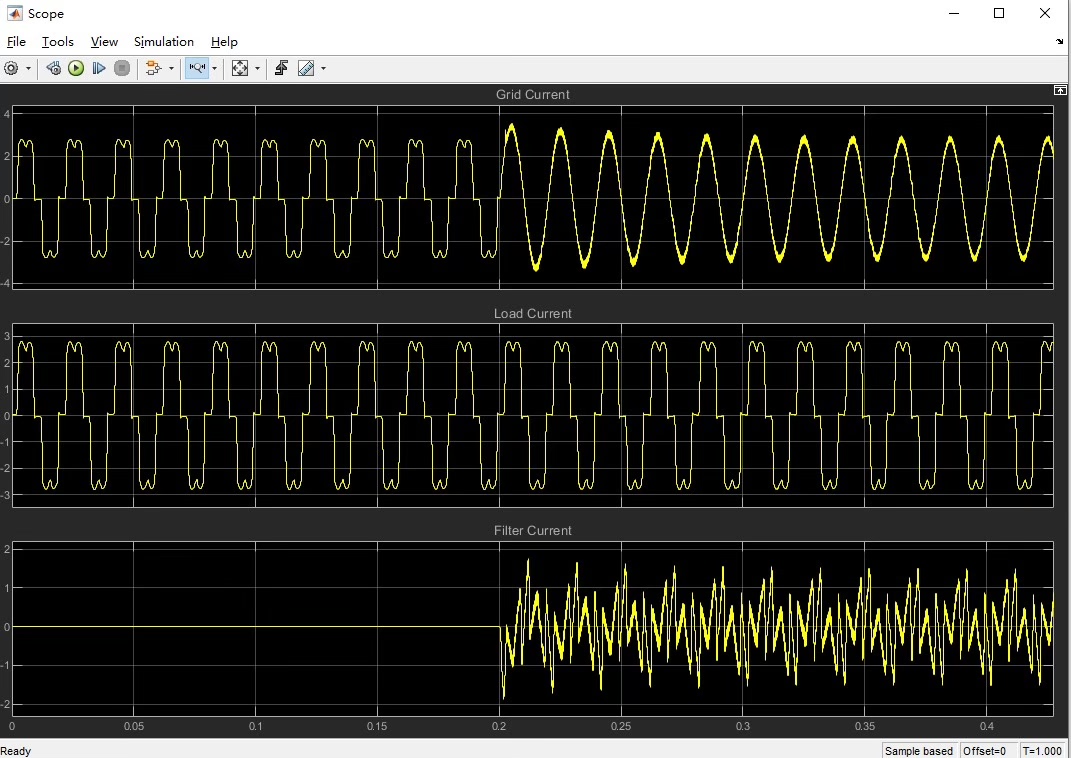

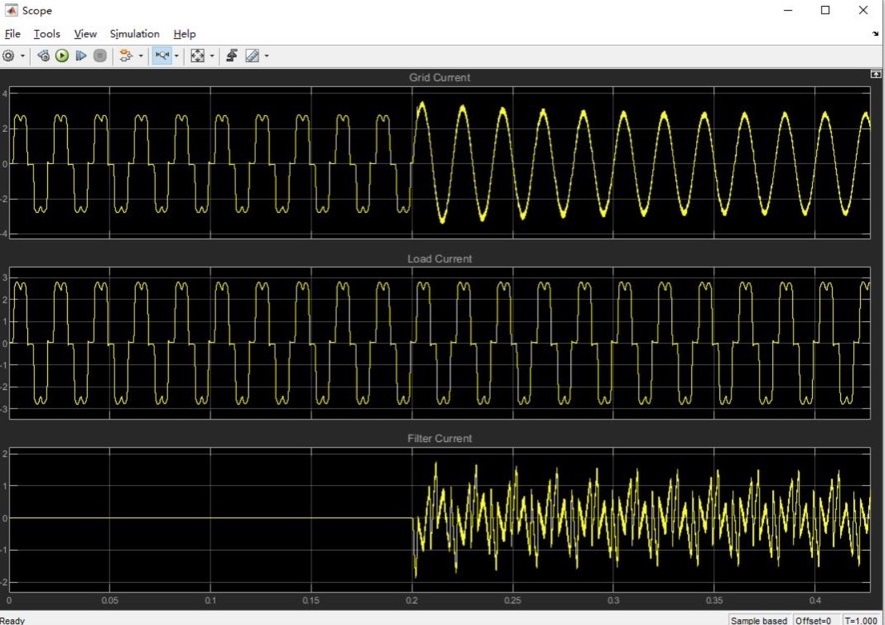

为了验证ip-iq谐波检测算法的有效性,可以通过Matlab仿真来进行模拟。在仿真过程中,需要建立APF的三相三线模型,并将该模型与电力系统进行连接。然后,通过输入电流和电压的瞬时值,利用ip-iq谐波检测算法计算得到谐波分量,并通过逆变器输出进行控制。通过仿真结果的分析和对比,可以评估ip-iq谐波检测算法在APF控制系统中的性能表现。
综上所述,基于瞬时无功功率理论的ip-iq谐波检测算法在三相三线制并联型有源电力滤波器控制系统中具有重要的作用。通过对该算法的建模与Matlab仿真,可以验证其在电力系统中的有效性和可靠性。进一步的研究将有助于优化APF的控制策略,提升电力系统的质量和稳定性。
