-5V、-3V...这种负电压是怎么产生的？附电路详解！

在电子电路领域，负电压常常是不可或缺的元素，尤其在运算放大器等应用场景中，为其建立稳定的负电压供电至关重要。以常见的正 5V 转负 5V 为例，来探讨负电压产生的电路原理。

通常情况下，若要获取负电压，专用的负压产生芯片是首选，如 ICL7600、LT1054 等，但这些芯片成本相对较高。在单片机电子电路中，有几种常用的负压产生电路，且这些电路往往能巧妙利用单片机的 PWM 输出功能。很多单片机的 PWM 输出功能未被充分利用，借助它来辅助产生负压是一种高效且经济的选择。以下是一个较为简单的负压产生电路，该电路元件数量少，只需输入约 1kHz 的方波信号即可实现负压输出，不过其带负载能力较弱，加载后电压降落较为明显。

基于上述情况，改进后的电路应运而生。从电压的基本定义出发，电压是衡量单位电荷在静电场中因电势不同所产生的能量差，其方向由高电位指向低电位。要产生负电压，关键在于让某点电势相对于参考点（一般为供电电源负极）更低，这通常通过两个电源串联来实现，将第二个电源的正极串联在参考电源的负极后，其负极就能输出负电压。

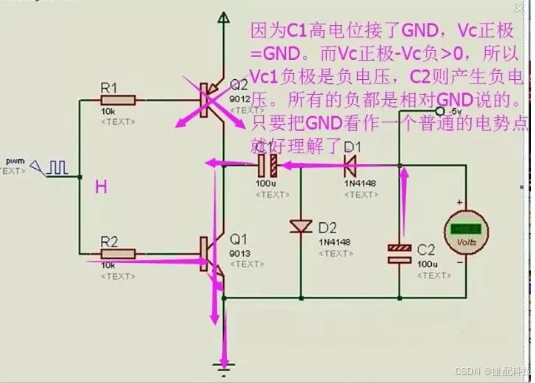

以一种利用电容的负电压产生电路为例，当 PWM 信号为低电平时，Q2 导通，Q1 截止，VCC 经 Q2 给 C1 充电，充电路径为 VCC - Q2 - C1 - D2 - GND，此时 C1 左侧为正极，右侧为负极。当 C1 充满电后，在 PWM 高电平期间，Q2 截止，Q1 导通，C1 开始放电，放电回路为 C1 - C2 - D1，这同时也是对 C2 充电的过程。C2 充电完成后，下正上负，若 VCC 为 5V 左右，即可输出 -5V 的电压。

在实际应用中，像 7660 和 MAX232 这类芯片输出能力有限，在一些对运放速度要求高的示波器电路中，常采用多片并联的方式来扩流。而普通的 DC/DC 芯片也能产生负电压，其电压精确度与正电压相当，驱动能力较强，可达到 300mA 以上。一般的开关电源芯片也可输出负电压，或者利用开关电源输出的 PWM 推动电荷泵来产生较大电流，且成本较低。经过 LC 滤波后，电荷泵产生的纹波也很小。

关于负电压的应用场景，其意义重大。在电话系统中，采用 -48V 供电可避免电话线遭受电化学腐蚀，当然，反接也能工作，只是电压参考点发生变化。在 RS232 通讯接口中，必须使用负电压，-3V～-15V 表示逻辑 “1”，+3V～+15V 表示逻辑 “0”，这是通讯协议的初始设计要求，而像 MAX232 这样的接口芯片自带电荷泵，可自行产生负电压。对于非轨到轨运放，老式运放如 OP07，其输入电压范围比电源电压范围小，若 VEE 用 0V，输入端电压需超过 1V，输出电压不会低于 2V，这可能无法满足某些电路设计要求，此时给运放提供 -5V 负电压，就能使其在接近 0V 的输入输出条件下正常工作。此外，负电压还可用于自毁电路，芯片内部保护电路对负电压缺乏防护，稍大电流的负电压就能摧毁芯片。
