Proteus仿真时报错：[SPICE] Too many iterations without convergence

一、问题：在利用Proteus仿真时，经常会遇到[SPICE] Too many iterations without convergence（太多没有收敛的迭代）这个提示，致使仿真进行不下去，通过设置System-Set Simulation Options的Set Better Convergence也无济于事，浪费太多时间在摆弄proteus软件上，而不是电路上，浪费大把的光阴。

 二、原因：原因还是在电路的启动状态，SPICE模拟器在某些特定的情况下无法解内部方程，这与对称不稳定多谐振荡器一样，我们必须强制一个不平衡的启动状态来允许仿真启动。

三、措施：在某个不收敛的过程输出后面(或输入前面)加Gate门，迫使不收敛的状态变为收敛态，就可以使仿真进行下去了。

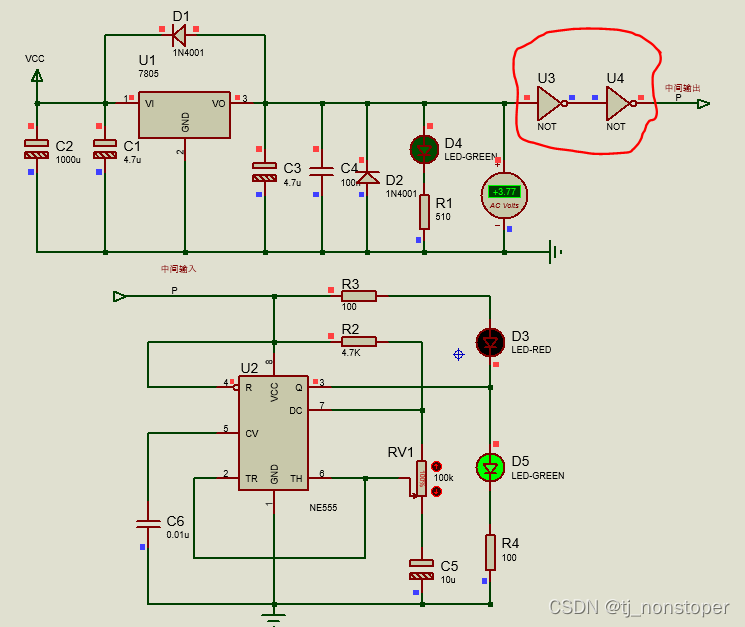

四、举例：如下面例子，在三端稳压器7805的输出后面，即NE555定时器电压输入的前面，接入两个非门，如下图，仿真就不会报错了。例子原理大家可以参见《常用控制电路设计及应用》第2版 项目5 双闪车灯电路。

五、总结： 该处理方式，可以举一反三推广到Proteus更多出现该问题的事例中，解决大家的仿真烦恼。
