写在前面：
我看的paper大多为Computer Vision、Deep Learning相关的paper，现在基本也处于入门阶段，一些理解可能不太正确。说到底，小女子才疏学浅，如果有错误及理解不透彻的地方，欢迎各位大神批评指正！
E-mail：merrytangmengyun@gmail.com。
————————————————————————————————————————————————
《Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks》收录于Neural Information Processing Systems (NIPS), 2015（ Meachine Learning领域的顶会）。R-CNN和Fast R-CNN引领了近两年目标检测的潮流，Fast R-CNN对R-CNN进行了加速，而这篇Faster R-CNN则进一步对Fast R-CNN进行了加速，使得这种基于CNN的目标检测方法在real-time上看到了希望，使之运用到工程上成为了可能。
在作者的主页上提供了论文下载链接、Python代码、MATLAB代码以及相关文档，这样一丝不苟的科研精神令人敬佩。这篇paper实验部分相当充分，实验结果强有力地证明了文中方法的有效性，非常不错，值得学习。
作者主页：http://people.eecs.berkeley.edu/~rbg/
相关参考文献如下：
【1】R-CNN: Girshick R, Donahue J, Darrell T, et al. Rich feature hierarchies for accurate object detection and semantic segmentation[C], CVPR, 2014.
【2】SPPNET: He K, Zhang X, Ren S, et al. Spatial pyramid pooling in deep convolutional networks for visual recognition[C], ECCV, 2014.
【3】Fast-RCNN: Girshick R. Fast R-CNN[C]. ICCV, 2015.
《Faster R-CNN: Towards Real-Time Object Detection with Region Proposal Networks》
论文架构：
Abstract
1.Introduction
2.Related Work
3.Faster R-CNN
3.1 Region Proposal Networks
3.1.1 Anchors
3.1.2 Loss Function
3.1.3 Training RPNs
3.2 Sharing Feature for RPN and Fast R-CNN
3.3 Implementation Details
4.Experiments
4.1 Experiments on PASCAL VOC
4.2 Experiments on MS COCO
4.3 From MS COCO toPASCAL VOC
5.Conclusion
1.内容概述
目前的目标检测网络依靠region proposal算法来假设目标的位置，诸如SPPnet和Fast R-CNN所取得的进步已经减少了这些检测网络的运行时间，但也揭露了region proposal的计算是一个瓶颈。
作者发现用于基于region的detector（如Fast R-CNN）的卷积feature map也可以用于生成region proposals。于是在这些卷积特征的顶部，通过添加一些额外的卷积层来构建一个Region Proposal Network（RPN）（与检测网络共享整幅图像的卷积特征，由此使得可以进行几乎无代价的region proposal），对每一位置同时输出region bounds以及objectness score。因此RPN是一个全卷积网路（full convolutional network，FCN），可以进行端到端训练，生成高质量的region proposals，然后送入Fast R-CNN进行检测。
RPNs可以预测尺度和长宽比变化很大的regionproposal。相对于使用图像金字塔（图1（a））和filters金字塔（图1（b））的方法，文中提出一种新颖的“anchor” boxes来作为多尺度和多长宽比的参照。可将其视为一个回归参照（regression reference）金字塔（图1（c）），从而避免枚举多尺度和多长宽比的图片或者filters。
文中的方法通过共享卷积特征进一步将RPN和Fast R-CNN整合成一个网络，并提出了一种训练机制：在保持proposal固定的情况下，交替微调region proposal和object detection。文中的方法使用了deep VGG-16模型，并且该检测系统在GPU上获得了每秒5张图像的速度，在PASCAL VOC 2007、2012以及MS COCO数据集中获得了最佳的目标检测准确率。
图1.处理多尺度的不同机制。（a）建立图像和feature map的金字塔，classifier在所有尺度上工作。（b）在feature map上建立多尺度/大小的filters金字塔。（c）文中在回归函数上reference boxes金字塔。
2.方法
文中的对象检测系统，称之为Faster RCNN，主要由两个模块组成：第一层是深度全卷积网络来提取区域，第二层为Fast R-CNN检测器。整个系统是一个对象检测的独立、统一的网络，如图2所示。
图2.Faster R-CNN是一个对象检测的独立、统一的网络。RPN模块作为这个统一的“attention”。
（1）Region Proposal Networks
RPN以一张任意大小的图片作为输入，输出一组矩形object proposals，每一个带有一个objectness score。文中使用全连接网络（full convelutional network）对这一过程进行建模，由于最终目的是与一个Fast R-CNN对象检测网络共享计算，假定两个网络共享一组卷积网络。本文中使用了Zeiler and Fergus（ZF）模型（带5层可共享的卷积层）和Simonyan and Zisserman （VGG-16）模型（带13层可共享的卷积层）。
文中通过在最后一层共享卷积层输出的卷积feature map上滑动一个小网络（窗口）来生成region proposals。这个小网络将输入卷积feature map的n*n spacial window作为输入。每个滑窗映射到低维特征（ZF为256维，VGG为512维，后面跟着ReLU）。这个特征被送入到两个兄弟全连接层——box-regreesion层（reg）和一个box-classification层（cls)。在这篇文章中n=3，注意输入图片的有效接受域（ZF为171个像素点，VGG为228个像素点）。这个迷你网络如图3左所示。由于迷你网络是以滑窗的方式来进行的，全连接层是通过所有空间位置来共享的。这个架构通过n*n卷积层后面跟着两个1*1卷积层（分别为reg和cls)实现的。
A. Anchor
对于每个滑窗位置，同时预测多个region proposal，每个位置最大可能的proposal数目定义为k。因此，reg层有4k个输出来编码k个box的坐标，cls层会输出2k个score来估计每个proposal是对象或者不是对象的可能性。我们对k个proposal进行参数化，相对应于k个参照box，我们称之为anchor。每个anchor集中于滑窗中心，关联一个尺度（scale）和一个长宽比（aspect ratio)（图3左）。我们默认使用3中scale和3个 aspect ratio，因此对于每个滑窗位置，产生k=9个anchor对于一个大小为W*H的卷积feature map，总共会产生WHk个anchor。
图3.左边：Region Proposal Network（RPN）。右边：使用RPN proposalzai PASCAL VOC 2007测试集上进行样本检测。文中方法检测的对象在尺度和长宽比上变化范围很大。
平移不变anchor（Translation-Invariant Anchors)
这种方法的一大主要特征是平移不变性（translation invariant），而类似于MultiBox之类的方法使用K-means来生成800个anchor，不具有平移不变性。
同时平移不变性降低了模型的大小。MultiBox有（4+1）*800维的全连接输出层，论文中的方法在k=9时仅有（4+2）*9维卷积输出层。因此，这种方法的参数远远少于MultiBox的参数。
多尺度anchor作为回归引用
我们对anchor的设计使用了一种新颖的机制来处理多尺度（以及长宽比）。图1展示了两种流行的多尺度预测（multi-scale prediction)方法。一种是基于图像/特征金字塔（image/feature pyramid)。这种方法将图像resize到多种尺度，然后为针对于一种尺度计算feature map或者深度卷积特征（deep convelotional feature），有效但是耗时。第二种方法是在feature map上使用多尺度（和/或长宽比）的滑窗。例如，DPM分别使用不同大小的filter来训练不同长宽比的模型。若这种方法用来解决多尺度问题，可以认为是“filter金字塔(pyramid of filters)”。第二种方法通常与第一种方法一起使用。
我们基于anchor的方法建立了一个anchor的金字塔（pyramid of anchors），更加高效。我们的方法对与多尺度和多长宽比的anchor box相关联的bounding boxes进行分类和回归。他仅仅依赖于单一尺度的图片和feature map，并且使用单一大小的filter(feature map上的滑窗）。
B. 损失函数（Loss function)
为了训练RPNs，我们为每个anchor设定了一个二值分类标签（是一个object或者不是）。我们给以下两类anchor标定一个正标签（positive label)：（i）与ground-truth box有最高Intersection-over-Union （IoU）的anchor；（ii）与任意ground-truth box的IoU重叠超过0.7的anchor。并且给与所有ground-truth boxes的IoU比例小于0.3的非正anchor标定一个负标签（negative label）。
一张图片的损失函数定义为：
其中，i为一个anchor在一个mini-batch中的下标，pi是anchor i为一个object的预测可能性。如果这个anchor是positive的，则ground-truth标签pi*为1，否则为0。ti表示预测bounding box的4个参数化坐标，ti*是这个positive anchor对应的ground-truth box。分类的损失（classification loss）Lcls是一个二值分类器（是object或者不是）的softmax loss。回归损失（regression loss）
这里还有一个平衡参数λ来权衡Ncls和Nreg。cls term标准化为mini-batch的大小（Ncls256），reg term标准化为anchor位置的数目（Nreg~2400）。默认λ=10。
对于bounding box的回归，我们应用了以下4个坐标的参数化：
x、y、w、h表示box中心的坐标以及它的宽度和高度。变量x、xa和x*分别针对于预测的box、anchor boxhe ground-truth box（y、w、h也是一样的）。可以认为是从一个anchor box到一个附近的ground-truth box的bouding box回归。
然而，相对于之前基于感兴趣区域的（RoI-based）的方法，我们的方式通过一种不同的方式来获取bounding-box回归。在feature map上，我们用于回归的feature具有相同的空间大小（3×3）。为了解决变化大小的问题，让其学习k个bouding box回归量。每个回归量对应一个尺度和一个长宽比，并且k个回归量并没有共享权值。因此，尽管feature是固定的大小，仍能预测不同大小的box，多亏了anchor的设计。
C. 训练RPNs
RPN可以由反向传播（back-propagation）和随机梯度下降（stochastic gradient descent， SGD）来进行端到端训练。我们使用“image-centric”取样策略来训练这个网络。每个mini-batch来自于一张图片，包含许多positive样本anchor和negative样本anchor。可以对所有anchor的损失函数进行优化，但是这样会偏袒negative样本。取而代之，我们在一张图片中随机取样256个anchor来计算一个mini-batch的损失函数，取样的positive anchor和negative anchor的比例在1:1之上。若一张图像没有128个positive样本，则用negative样本来补充。
使用便准偏差为0.01的零均值高斯分布来对新增的两层进行随机初始化，其余使用ImageNet的模型来进行初始化。我们使用0.001的学利率来学习60k个mini-batches，以及0.001的学习率来学习后面PASCAL VOC数据集的20k个mini-batch。momentum=0.9，weight-decay=0.0005，使用了Caffe框架。
（2）RPN与Fast R-CNN共享特征
下面将介绍由RPN以及Fast R-CNN共享卷积层构成的统一网络的学习算法（图2）。通过交替优化来学习共享特征，训练算法包含4步：
step1：使用3.1.3节的方法来训练RPN。使用提前训练好的ImageNet模型来初始化，然后对region proposal task进行微调。
step2：使用step1中得到的proposal和Fast R-CNN来训练一个单独的detector network。这个detector network也是使用提前训练好的ImageNet模型来初始化。到这个时候两个网络还没有共享卷积层。
step3：我们step2中训练好的detector network来初始化RPN，然后训练。这里训练的使用固定共享卷积网络，只微调RPN部分的网络层。这个时候两个网络共享卷积层。
step4：保持共享卷积层固定，只微调Fast R-CNN部分的网络层。
这样，两个网络共享了相同的网络层，形成了一个统一的网络。
（3）实现细节
我们使用单一尺度的图片来对region proposal 和object detection network进行训练和测试。我们归一化图片使得它的较短边s=600像素。
对于anchor，使用三种scale，box的面积分别为128*128、256*256、和512*512，高宽比分别为1:1、1:2和2:1。这些参数不需要针对某一数据集进行谨慎选择（作者在下一章中对他们的影响进行了脱离实验）。文中的方法不需要一个图像金字塔或者filter金字塔来预测多尺度区域，节省了许多运行时间。图3右展示了文中方法处理大范围变化的尺度和长宽比的能力。表1展示了使用ZFnet学习的每个anchor的平均proposal大小。文中的算法允许与潜在接收域（underlying receptive field）大的预测。这样的预测不是不可能——即便只有object的中间部分是可见的，它仍然能粗糙地推断object的位置。
表1.对于每个anchor，使用ZF net学习的平均proposal大小（s=600）
穿过图片边界的anchor boxes应该小心处理。在训练的时候，忽略所有穿过边界的anchors。对一张1000*60的图像，大概总共有2000（≈60*40*9）个anchor。忽略穿过边界的anchor后，每张图片大概有6000个anchor来进行训练。然而，在测试的时候，将全卷积RPN应用到整张图片中。这有可能产生穿过边界的proposal boxes，作为图片边界减掉（文中写的是which we clip to the image boundary）。
一些RPN proposal彼此高度重合。为了减少冗余，在它们的cls score的基础上在proposal区域应用非极大抑制（non-maximum suppression，NMS）。NMS的IoU阈值固定为0.7，使得每张图片留下大概2000个proposal region。NMS并未降低最终的检测准确率。然后，使用2000个RPN proposal来训练Fast R-CNN，但是在测试的时候评估不同数目的proposal。
3.实验及结果
（1）PASCAL VOC中上的实验
数 据 集：PASCAL VOC 2007、2012 (包含5K张训练图像和5K张测试图像，超过20个object种类）
网 络：ZF net的“fast"版本（5个卷积层+3个全连接层） 和 VGG-16（13个卷积层+3个全连接层）
衡量标准：检测平均准确率（mean Average Precision，mAP)
A.一般实验及RPN消融实验
表2展示了当训练和测试使用不同的region proposal方法时Fast R-CNN的结果，使用了ZF net，其中 SS表示Selective Search [4]，EB表示EdgeBoxes [6]。

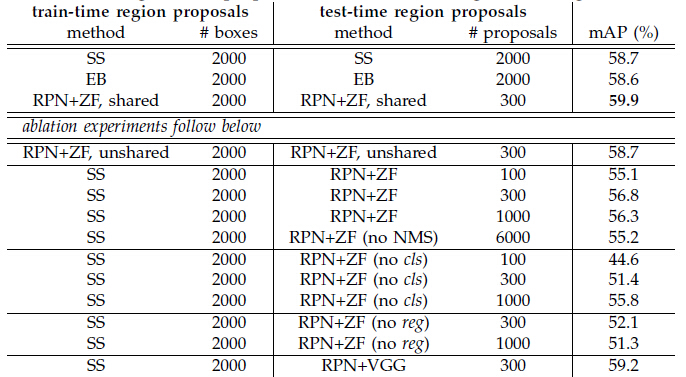

表2.在PASCAL VOC 2007测试集上的检测结果（使用VOC 2007训练集进行训练），detector为Fast R-CNN+ZF，使用了不同的proposal方面进行测试和训练。
下面对上面表格中的6组实验进行一些说明：
a.第1组实验：
目的：验证region proposal生成方法的影响。
做法：在训练和测试中分别使用SS、EB和RPN+ZF（文中方法）这三种方法来生成region proposal进行实验。
结果：RPN+ZF获得了最佳结果，由于共享卷积计算，RPN+ZF速度也更快。
b.第2组实验
目的：验证RPN与Fast R-CNN检测网络之间共享卷积层的影响。
做法：在4步训练法进行到第2步后停止。
结果：正是因为第3步使用了detector-tuned特征来很好地调整RPN，使得proposal的质量提升。
c.第3组实验
目的：验证RPN对Fast R-CNN detector 网络的影响
做法：使用2000个SS proposals及ZF net来进行训练，固定detector，变化测试时候使用的proposal regions。在这组实验中，RPN并未与detector共享特征。
结果：SS+300 RPN proposals获得了最优结果，56.8%；测试时仅使用排在最前面的（top-ranked)100个proposal，仍能获得55.1%的mAP（第3组实验的第1个实验），说明排在前面的RPN proposal是准确的；在另一方面，极端地使用排在前面的6000个RPN proposals(不带NMS）获得了55.2%的mAP（第3组实验的第4个实验），说明NMS并未影响的mAP，并且可能降低虚警。
d.第4组实验
目的：验证cls层的影响。
做法：移除cls层（因此没有使用NMS/Ranking），从unscored regions中随机取样N个proposals。
结果：结果显示，cls scores影响排名最前面的proposals。
e.第5组实验
目的：验证reg层的影响。
做法：移除reg层（proposals变成了anchor boxes）。
f.第6组实验
目的：验证更加强大的网络对于RPN proposal质量的影响
做法：使用VGG-16来训练RPN，detector仍然用SS+ZF的detector（第3组实验中的第2个实验的detector）。
结果：mAP从56.8%（RPN+ZF）上升到了59.2%（RPN+VGG）。
B.VGG-16的性能
表3展示了在proposal和detection时都使用VGG-16，并在PASCAL 2007测试集上进行测试的结果（使用不同训练集或不同训练集的组合巡警训练）。“07”表示VOC 2007训练集，“07+12”表示VOC 2007训练集与VOC 2012训练集的合集。shared和unshared分别表示共享特征和不共享特征。对于RPN，训练Fast R-CNN的proposal数目为2000：
表3：在PASCAL 2007测试集上的测试结果
表4展示了在PASCAL 2012测试集上进行测试的结果（跟上面的实验的区别只是使用了不同的测试集，上表使用的是VOC 2007，这里使用的VOC 2012）：

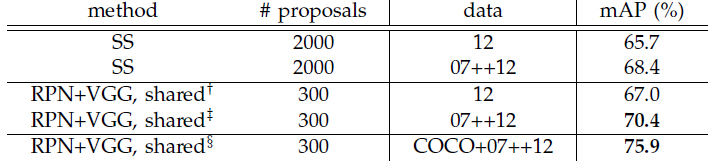

表4：在PASCAL VOC 2012上的测试结果
表5统计了统计了整个对象检测系统的时间。
表5：整个对象检测系统的时间。除了SS proposal是在CPU上进行测试的之外，其余都是在K40 GPU上进行的。“Region-wise"包括NMS，pooling，full-connected，以及softmax层。
表6、表7分别对应表3、表4，分别展示了在PASCAL VOC 2007和PASCAL VOC 2012测试集上进行测试时每一类对象的检测结果。
表6：PASCAL VOC 2007测试集上进行测试时每一类对象的检测结果（对应于表3）
表7：PASCAL VOC 2012测试集上进行测试时每一类对象的检测结果（对应于表4）
C. Sensitivities to Hyper-parameters
表8验证anchor设置的影响。
表8.使用不同anchor设置时Faster R-CNN在PASCAL VOC2007测试集上的检测结果，网络为VGG-16，训练集为VOC 2007训练集。使用3中尺度和3中长宽比（69.9%）的默认设置（表中最后一行的设置）与表3中的设置是一样的。
表9验证式（1）中不同λ值的影响。
表9.式（1）中使用不同λ值时，Faster R-CNN在PASCAL VOC 2007上的测试结果。网络为VGG-16，训练集为VOC 2007 训练集。默认设置λ=10（同表3）
D.ReCall-to-IoU分析
接下来，文中计算了ground-truth bounding boxes具有不同IoU(Intersection-over-Union)比例的proposal的召回率。图4展示了使用300、1000、2000个proposals的结果，对比了SS、EB、RPN+ZF及RPN+VGG的方法。结果显示，当proposal的数目从2000降到300时，RPN的方法表现最佳。当proposal越少时，SS和 EB 相对于RPN下降得更快。

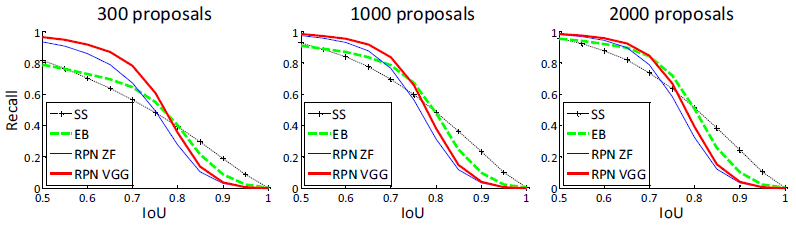

图4.Racall vs. IoU重叠率（PASCAL VOC 2007测试集）
E.One-stage vs.two-stage Proposal + Detection
这一部分的实验主要是对比了OverFat【9】的方法与本文的方法。

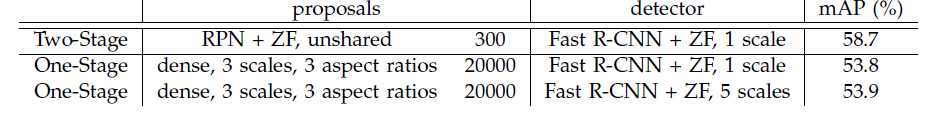

表10：One-stage vs.two-stage Proposal + Detection。检测结果为使用ZF模型及Fast R-CNN在VOC 2007测试集上的结果。RPN使用非共享特征。
（2）MS COCO
数据集：Microsoft COCO对象检测数据集（包含80个object种类，训练集有80K张图片，验证集有40K张图片，测试集有20K张图片）
衡量标准：平均使IoU
针对于这个数据集，系统有一些小小的改变。文中使用了8-GPU来对模型进行进行训练，RPN有效的mini-batch大小变为8（每个GPU一个），Fast R-CNN的为16（每个GPU两个）。RPN和Fast R-CNN在训练中以0.003的学习率进行了240k次迭代，然后以0.0003的学习率进行了80k次迭代。由于mini-batch大小的改变，所以对学习率进行了修改（从0.003开始而不是从0.001开始）。对于anchor，使用了3种长宽比和4种尺度（增加了64*64），主要是为了处理这个数据集上小对象（ps:要使用文中的网络处理新问题，应该针对新问题对一些参数进行修改）。除此之外，在Fast R-CNN中，negative样本定义为具有最大IoU，ground truth在[0,0.5）区间的样本，而不是[0.1, 0.5）。
表11展示了在MS COCO数据集上的结果。
表11.MS COCO数据集上的对象检测结果（%），模型为VGG-16。
（2）从MS COCO到PASCAL VOC
首先直接将MS COCO的检测模型应用到PASCAL VOC数据集上，不针对于PASCAL VOC的数据集进行任何调整。表12展示了实验结果（表中的前三行对应表3、表4中的三条相关数据），在这种设置下，在PASCAL VOC 2007上取得了76.1%的mAP（对应表中第4行结果）。
然后针对VOC数据集，对COCO检测模型进行调整，COCO模型取代了ImageBet-pre-trained模型（用于初始化网络权值），Faster R-CNN使用3.2节方法进行调整。最终获得了78.8%的mAP（对应于表中第5行结果）。
表6显示使用COCO+VOC进行训练对于PASCAL VOC 2007中的每一类获得了最好的结果，这样的提高在同样可以在PASCAL VOC 2012中看到（表7和表12）。
表12.Faster R-CNN在PASCAL VOC 2007测试集和2012测试集上的检测mAP（%）。模型为VGG-16。
