用plot作图时,如何实现多条曲线画在同一张图上呢?
-----------------------------------------------------------(●'◡'●)-------------------------------------------------------------
方法一:
使用命令hold on与hold off
%多条曲线画在同一张图上
clear;
syms x a;
x=0:0.1:4*pi;
y1=sin(2*x);
y2=cos(x);
y3=sin(x).*cos(x);
plot(x,y1,'r');
hold on;% 表示在这幅图上继续作图
plot(x,y2,'g');
plot(x,y3,'b');
hold off;% 表示当前图形绘制完毕
xlabel('x');
ylabel('y');
legend('y1=sin(2x)','y2=cos(x)','y3=sin(x)*cos(x)');

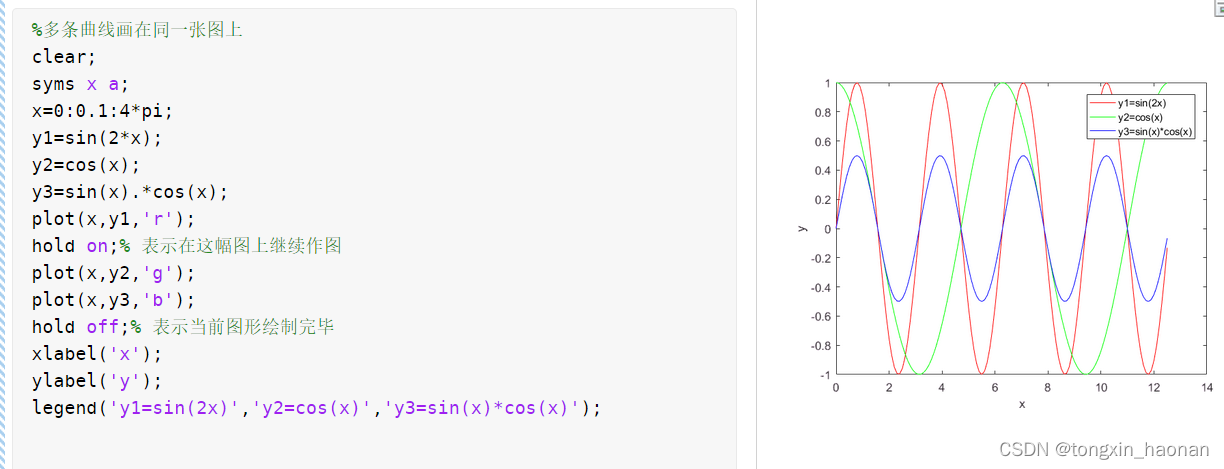

运行结果:
方法二:
plot(x,y1,x,y2,x,y3……)
%多条曲线画在同一张图上
clear;
syms x a;
x=0:0.1:4*pi;
y1=sin(2*x);
y2=cos(x);
y3=sin(x).*cos(x);
plot(x,y1,'r',x,y2,'g',x,y3,'b');
xlabel('x');
ylabel('y');
legend('y1=sin(2x)','y2=cos(x)','y3=sin(x)*cos(x)');
运行结果:
-----------------------------------------------------------(●'◡'●)-------------------------------------------------------------
plot有相应的调用格式,或者加个控制命令hold on与hold off就好啦!
