在完成AD的安装和基本认识后,我们开始PCB设计的第一步,认识器件和封装。很多人可能说,PCB设计第一步应该是设计原理图,其实并不然,在我们设计原理图文件的过程中,如果使用集成库文件,器件符号本身就绑定了其封装;如果使用单个原理图库,则会在转入PCB时产生错误,软件需要一个封装模型才能够正常生成PCB器件。
除了设计之外,器件封装更重要的地方体现在实际生产过程中,购买什么样子的器件,购买的器件能不能正常装配到PCB上,这些问题都和封装息息相关。所以,认识器件及其封装,是设计电路板的第一步,本篇文章将介绍常见基本元器件的读值、识别、封装。

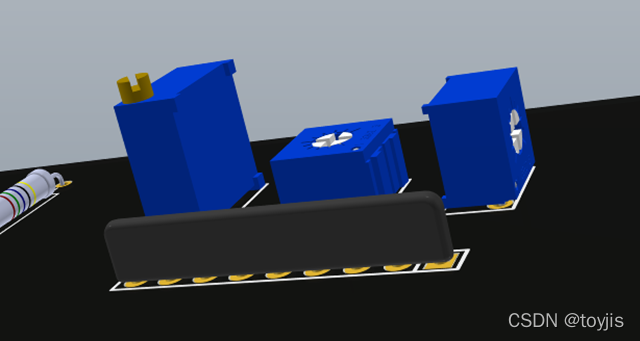

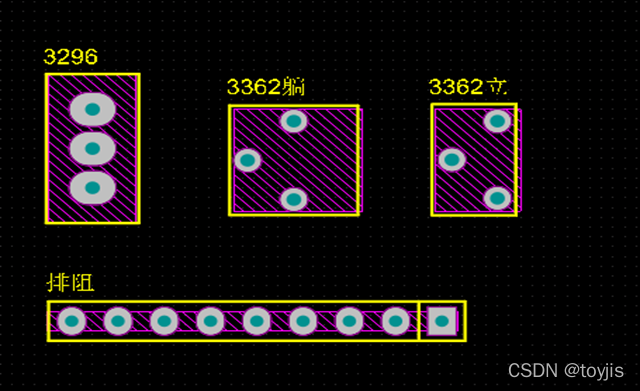

0 - 电阻
常见的电阻有两大类,即贴片电阻和直插电阻,两者应用场合不同,贴片电阻多采用SMT技术焊接,用于小型的电路板中;直插电阻多采用手工焊接,用于需要手动装配的电路板中。
贴片电阻
1、阻值大小判断:贴片电阻表面直接标记数值。常见有两种标记法,一种是直标法,电阻表面有三位或者四位数字,例如103,104等等;这类读数方法为:最后一位为倍乘,前几位为数值,阻值=数值×10的倍乘次方,基本单位为Ω欧姆。第二种是字母R标识法,这里采用字母R来提示,例如,4R7,10R2等等;这类读数方法为:字母R视为小数点,直接读数即可。
举例:
直标法标记 | 阻值 | 计算 |
---|---|---|
103 | 10 KΩ | 10×10^3 Ω |
1104 | 1.1 MΩ | 110×10^4 Ω |
R标识法 | 阻值 | 计算 |
---|---|---|
4R7 | 4.7 Ω | R为小数点 |
R220 | 220 mΩ | 同上 |

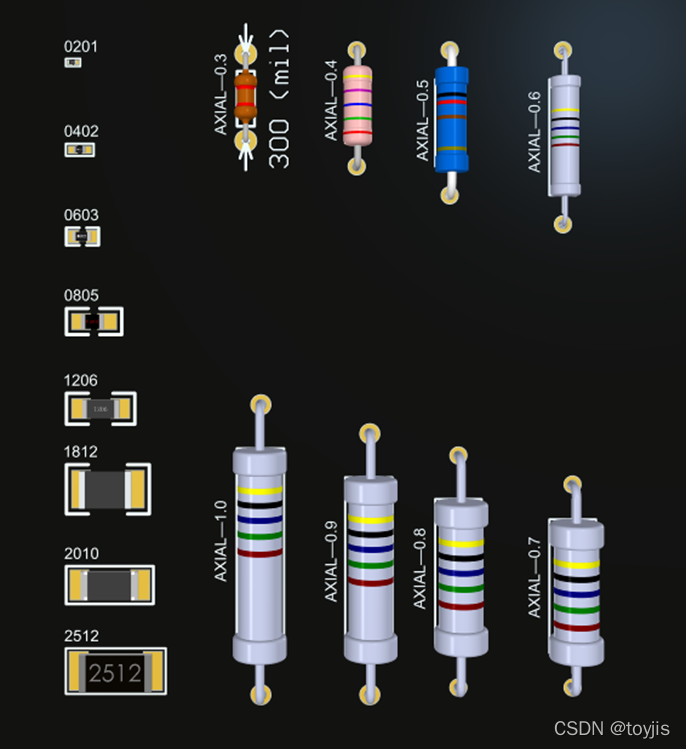

2、常见封装:贴片电阻封装形式一般为,R0201,R0603等等格式;这里R代表的是电阻,后面的数字分为两部分读,前两位代表长,后两位代表宽,单位英寸。换算关系为:02=0.02英寸,01=0.0
