【verilog】1. 流水灯例程

已于 2024-09-08 15:01:55 修改
阅读量799 收藏 13
点赞数 12
分类专栏： EE_verilog 文章标签： fpga开发 fpga 硬件架构
于 2024-09-08 14:40:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/tsumikistep/article/details/142026504
版权

文章目录

前言

数电课设

一、定义概念 + 缩写

1. verilog

  • Verilog 是一种以代码形式来描述数字系统和电路的硬件描述语言 (HDL)。它由 Gateway Design Automation 在 20 世纪 80年代中期开发，后来被Cadence Design Systems 收购。

二、性质

Verilog是一种硬件描述语言（HDL），用于描述和设计数字系统。它具有以下一些关键性质：

  1. 硬件并行性：Verilog能够描述并行硬件结构，这是它与许多传统的编程语言的主要区别。在Verilog中，多个操作可以同时发生，而不需要像在顺序执行的编程语言中那样等待前一个操作完成。

  2. 模块化：Verilog支持模块化设计，允许设计者将复杂的系统分解成较小的、可重用的模块。每个模块可以独立设计和测试，然后实例化到更大的系统中。

  3. 层次化：Verilog设计可以是层次化的，这意味着模块可以嵌套，即一个模块可以包含其他模块的实例。

  4. 并发和顺序建模：Verilog提供了并发（如always块和initial块）和顺序（如过程赋值语句和任务）建模的机制。

  5. 丰富的数据类型：Verilog提供了多种数据类型，包括线网类型（wire）、寄存器类型（reg）、参数（parameter）、整数（integer）、实数（real）、时间（time）等。

  6. 事件驱动和时钟驱动：Verilog的行为可以由事件（如信号的边沿）或时钟（通过always块）驱动。

  7. 时序控制：Verilog允许设计者精确地控制信号的时序，这对于设计同步数字电路至关重要。

  8. 可综合和仿真：Verilog代码可以用于两种主要的硬件设计流程：综合（将Verilog代码转换为门级网表）和仿真（在软件环境中测试Verilog代码的行为）。

  9. 可预测性：Verilog的设计和行为是可预测的，这使得设计者可以确信硬件在实际制造之前的行为。

  10. 广泛的工具支持：Verilog有着广泛的工具支持，包括综合工具、仿真工具、调试工具和验证工具。

  11. 标准化：Verilog是一种广泛接受的行业标准，由IEEE（电气和电子工程师协会）维护和更新。

  12. 可扩展性：Verilog允许设计者定义自己的数据类型和原语，以满足特定的设计需求。

这些性质使得Verilog成为设计复杂数字系统的强大工具，特别是在集成电路和FPGA设计领域。

三、代码分解释

  • 模块声明，端口，类似 C 的结构体
// 模块声明和端口
module lamp(  //文件名
    input clk,  //50MHz, 20ns周期
    input rst_n,  //复位按键，低电平
    output reg [7:0] led  //8个led，低电平亮
);  //端口声明最后一行没有逗号
  • 定义计数器
// 注释说明
// 程序功能说明
// 让8个led以每秒一次改变状态，循环32个不同的状态
// 需要产生一个周期1s，频率为1Hz的信号控制8个led的状态改变
// 由50MHz产生1Hz信号，需要设计计数器作为分频器，那么该计数器的模值是？
// 50000000Hz/1Hz=50000000，需要多少位二进制数来实现该模值计数器？

// 定义计数器和1Hz信号
reg [31:0] count;  //定义计数器位数为32位
reg clk_1hz;  //定义一个1Hz的输出信号
  • 分频器
// 分频器逻辑
// 编写分频代码，产生clk_1hz信号
always@(posedge clk or negedge rst_n)//clk上升沿，rst_n下降沿
begin
    if (!rst_n)  //当rst_n为低电平时复位
    begin
        count <= 32'd0;
        clk_1hz <= 1'b0;
    end
    else if (count < 32'd49999999)
    begin
        count <= count + 1'b1;
        clk_1hz <= 1'b0;
    end
    else  // count = 32'd49999999
    begin
        count <= 32'd0;  //返回到初始状态 0
        clk_1hz <= 1'b1;
    end
end
  • LED控制状态逻辑
// LED状态控制逻辑
// 前面产生了1hz的信号，下面用1hz的信号产生控制8个led的状态计数器
// 假设8个led有32种状态变化，需要设计一个模值为32的计数器
reg [4:0] cnt;  //定义一个5位的状态信号
always@(posedge clk_1hz or negedge rst_n)
begin
    if (!rst_n)
        cnt <= 5'd0;
    else
        cnt <= cnt + 1'b1;   //5位二进制加法计数器

    //用cnt状态控制8个led灯的显示状态
    case (cnt)  //cnt有32个状态，从0~31
        5'd0: led <= 8'b0111_1111; //实验板上led灯是低电平亮
        5'd1: led <= 8'b1011_1111; //
        5'd2: led <= 8'b1101_1111;
        5'd3: led <= 8'b1110_1111;
        5'd4: led <= 8'b1111_0111;
        5'd5: led <= 8'b1111_1011;
        5'd6: led <= 8'b1111_1101;
        5'd7: led <= 8'b1111_1110;
        5'd8: led <= 8'b1111_1110;
        5'd9: led <= 8'b1111_1101;
        5'd10:led <= 8'b1111_1011;
        5'd11:led <= 8'b1111_0111;
        5'd12:led <= 8'b1110_1111;
        5'd13:led <= 8'b1101_1111;
        5'd14:led <= 8'b1011_1111;
        5'd15:led <= 8'b0111_1111;
        5'd16:led <= 8'b0111_1110; //两边灯亮
        5'd17:led <= 8'b1011_1101;
        5'd18:led <= 8'b1101_1011;
        5'd19:led <= 8'b1110_0111;
        5'd20:led <= 8'b1101_1011;
        5'd21:led <= 8'b1011_1101;
        5'd22:led <= 8'b0111_1110;
        5'd23:led <= 8'b0011_1111; //从左向右依次点亮led
        5'd24:led <= 8'b0001_1111;
        5'd25:led <= 8'b0000_1111;
        5'd26:led <= 8'b0000_0111;
        5'd27:led <= 8'b0000_0011;
        5'd28:led <= 8'b0000_0001;
        5'd29:led <= 8'b0000_0000; //8个led灯全亮
        5'd30:led <= 8'b0101_0101; //间隔亮
        5'd31:led <= 8'b1111_1111; //8个led灯全灭
    endcase
end
  • 结束模块
// 模块结束
endmodule

四、完整代码


// 模块声明和端口
module lamp(  //文件名
    input clk,  //50MHz, 20ns周期
    input rst_n,  //复位按键，低电平
    output reg [7:0] led  //8个led，低电平亮
);  //端口声明最后一行没有逗号

// 注释说明
// 程序功能说明
// 让8个led以每秒一次改变状态，循环32个不同的状态
// 需要产生一个周期1s，频率为1Hz的信号控制8个led的状态改变
// 由50MHz产生1Hz信号，需要设计计数器作为分频器，那么该计数器的模值是？
// 50000000Hz/1Hz=50000000，需要多少位二进制数来实现该模值计数器？

// 定义计数器和1Hz信号
reg [31:0] count;  //定义计数器位数为32位
reg clk_1hz;  //定义一个1Hz的输出信号


// 分频器逻辑
// 编写分频代码，产生clk_1hz信号
always@(posedge clk or negedge rst_n)//clk上升沿，rst_n下降沿
begin
    if (!rst_n)  //当rst_n为低电平时复位
    begin
        count <= 32'd0;
        clk_1hz <= 1'b0;
    end
    else if (count < 32'd49999999)
    begin
        count <= count + 1'b1;
        clk_1hz <= 1'b0;
    end
    else  // count = 32'd49999999
    begin
        count <= 32'd0;  //返回到初始状态 0
        clk_1hz <= 1'b1;
    end
end

// LED状态控制逻辑
// 前面产生了1hz的信号，下面用1hz的信号产生控制8个led的状态计数器
// 假设8个led有32种状态变化，需要设计一个模值为32的计数器
reg [4:0] cnt;  //定义一个5位的状态信号
always@(posedge clk_1hz or negedge rst_n)
begin
    if (!rst_n)
        cnt <= 5'd0;
    else
        cnt <= cnt + 1'b1;   //5位二进制加法计数器

    //用cnt状态控制8个led灯的显示状态
    case (cnt)  //cnt有32个状态，从0~31
        5'd0: led <= 8'b0111_1111; //实验板上led灯是低电平亮
        5'd1: led <= 8'b1011_1111; //
        5'd2: led <= 8'b1101_1111;
        5'd3: led <= 8'b1110_1111;
        5'd4: led <= 8'b1111_0111;
        5'd5: led <= 8'b1111_1011;
        5'd6: led <= 8'b1111_1101;
        5'd7: led <= 8'b1111_1110;
        5'd8: led <= 8'b1111_1110;
        5'd9: led <= 8'b1111_1101;
        5'd10:led <= 8'b1111_1011;
        5'd11:led <= 8'b1111_0111;
        5'd12:led <= 8'b1110_1111;
        5'd13:led <= 8'b1101_1111;
        5'd14:led <= 8'b1011_1111;
        5'd15:led <= 8'b0111_1111;
        5'd16:led <= 8'b0111_1110; //两边灯亮
        5'd17:led <= 8'b1011_1101;
        5'd18:led <= 8'b1101_1011;
        5'd19:led <= 8'b1110_0111;
        5'd20:led <= 8'b1101_1011;
        5'd21:led <= 8'b1011_1101;
        5'd22:led <= 8'b0111_1110;
        5'd23:led <= 8'b0011_1111; //从左向右依次点亮led
        5'd24:led <= 8'b0001_1111;
        5'd25:led <= 8'b0000_1111;
        5'd26:led <= 8'b0000_0111;
        5'd27:led <= 8'b0000_0011;
        5'd28:led <= 8'b0000_0001;
        5'd29:led <= 8'b0000_0000; //8个led灯全亮
        5'd30:led <= 8'b0101_0101; //间隔亮
        5'd31:led <= 8'b1111_1111; //8个led灯全灭
    endcase
end

// 模块结束
endmodule


matlab代码块

c代码块

参考文献

[1]

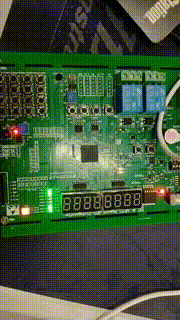

在这里插入图片描述
