嵌入式和服务器Linux系统下free -m Memory统计信息解析(VSS/RSS/PSS/USS)

在PC/服务器控制台下输入free -m输出如下：

caozilong@caozilong-Vostro-3268:~$ free -m
              总计         已用        空闲      共享    缓冲/缓存    可用
内存：        7869        1389        4713         520        1766        5674
交换：        6808           0        6808
caozilong@caozilong-Vostro-3268:~$ free -m
              总计         已用        空闲      共享    缓冲/缓存    可用
内存：        7869        1388        4706         528        1774        5666
交换：        6808           0        6808
caozilong@caozilong-Vostro-3268:~$ free -m
              总计         已用        空闲      共享    缓冲/缓存    可用
内存：        7869        1389        4705         528        1774        5665
交换：        6808           0        6808
caozilong@caozilong-Vostro-3268:~$ free -m
              总计         已用        空闲      共享    缓冲/缓存    可用
内存：        7869        1659        4263         565        1947        5355
交换：        6808           0        6808
caozilong@caozilong-Vostro-3268:~$
​

总计：表示内存总量,保持不变。

已用：表示已经在用的内存，这里包括用户程序使用的内存+系统缓存使用的内存。

空闲：空闲内存数量（真正的空闲，未被任何程序占用）

共享：多个进程共享的内存数量

缓冲/缓存:对应page cache/buffer cache的内存数量,这里面既有不能释放的，也有可以释放的。

可用：可以使用的内存数量，包括缓冲/缓存中可以释放的部分和空下内存两部分构成。

假设系统中的内存总量为M，其中内核占用S，用户私有空间占用UM，用户共享空间占用USM，空闲内存用FM表示。

按照道理，page cache/buffer cache是缓冲区，既然是缓冲区，那么没有也应该没有问题，缓冲/缓存不属于已用内存,所以应该算在可以释放的可用内存之列，所以按照道理:

可用内存=空闲内存+缓冲/缓存内存.

可是当我们按照这种方式计算是，发现不符合，以上面的为例：

5674(可用） < 4713 （空闲）+ 1766 （缓冲/缓存）= 6479

5666 (可用）< 4706（空闲） + 1774（缓冲/缓存） = 6480

5665 (可用） < 4705（空闲） + 1774（缓冲/缓存)   = 6479

5355 (可用） < 4263（空闲） + 1947（缓冲/缓存)   = 6210

原因就在于缓冲/缓存的部分包含不可释放的存储，不能全部算在可用里面,所以前面的公式不太对，应该修正为：

可用内存=空闲内存+缓冲/缓存中的可回收部分内存.

并且可以发现如下规律：

总计≈已用 +空闲 +缓冲/缓存

7869≈1389+4713 + 1766 = 7868

7869≈1388+4706 + 1774 = 7868

7869≈1389+4705 + 1774 = 7868

7869=1659+4263 + 1947 = 7869

至于这种不一致，目前猜测，page cache/buffer cache中，包含一部分可以释放的文件缓冲，还有一部分不能释放的缓冲,所以直接相加的话，会把不能释放的一部分也算在可用内存内，导致计算结果比实际值偏大，至于内核如何区分这两种page cache,待查。

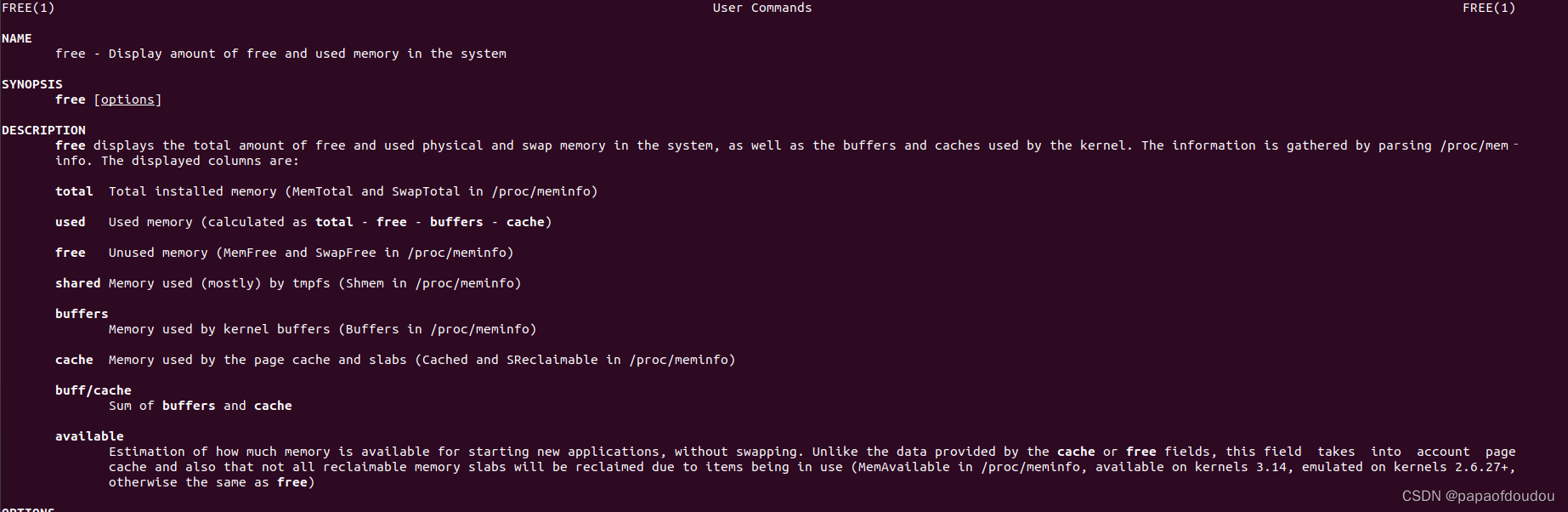

free文档中已经明确给出来了，还推导个啥：

                              Used memory = total - free - buffers - cache；

为啥USED memory要这样计算，可能是因为USED内存和场景有关，从广义上说，所有的从BUDDY中分配的PAGE都是USED，但是这些分配出来的PAGE根据是否可回收，又有不同的特点，对于那些作为设备缓存和文件缓存的PAGE，因为有BACKEND存储，是可以回收的，所以这部分PAGE可以根据需要还回去，而对于另外一些PAGE，比如SLAB，和驱动中使用的PAGE，他们无法回收，是真正的USED：

实际上，不同的free版本（procps)计算方法有所不同，有些版本 used memory = total - available. 这相当于将buff/cache中不可释放部分统计到了USED中：

把BUFF/CACHE分开统计free -w

对公式进行演化：

总计≈已用 +空闲 +缓冲/缓存（可回收+不可回收）= 已用 +空闲 +缓冲/缓存（可回收）+缓冲/缓存（不可回收） = 已用 + 缓冲/缓存（不可回收）+ 空闲 +缓冲/缓存（可回收）= 不可用部分+可用部分。

继续演化：

缓冲/缓存 -（总计-可用-已用）+空闲 = 可用

其实就是上面公式的变形，只是这里从可用角度来分析，其中：

总计-可用-已用=缓冲/缓存中的不可回收部分

总计=可用+不可用

不可用部分=已用+缓冲/缓存中的不可回收部分

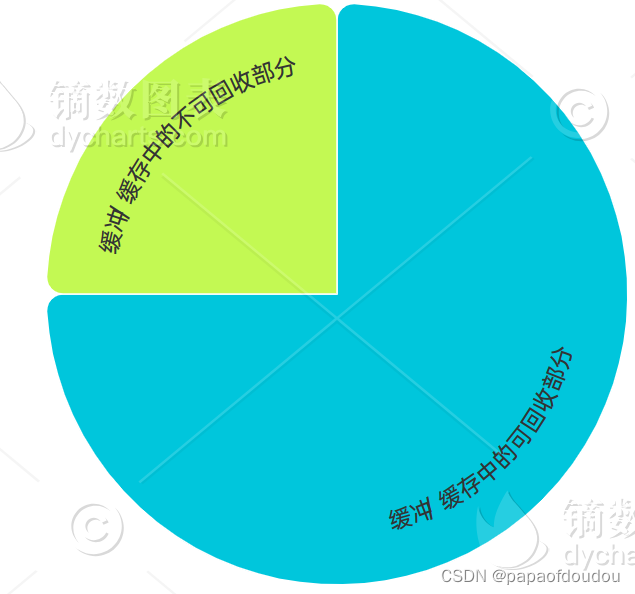

缓冲/缓存中包含两部分，可回收部分和不可回收部分

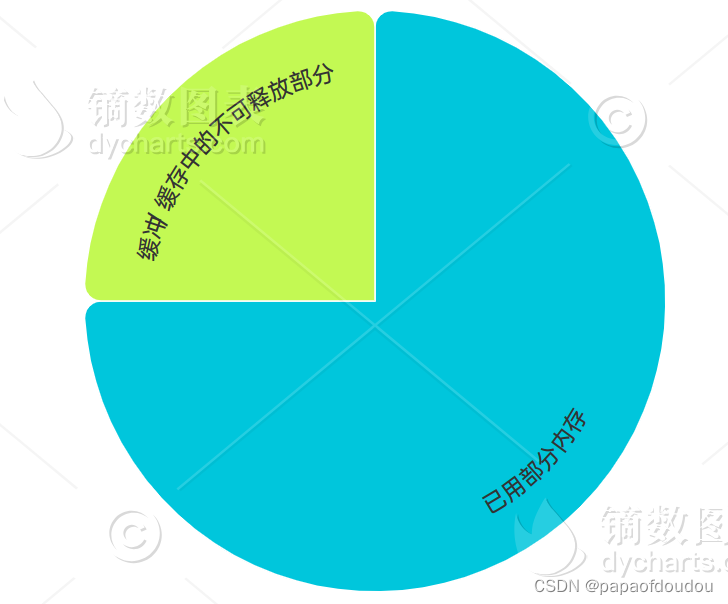

不可用部分包括已用和缓冲/缓存中的不可回收部分：

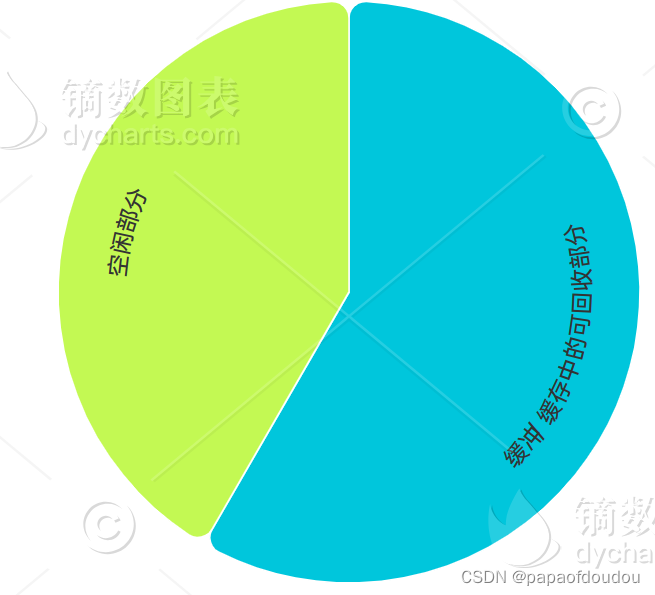

可用部分包括缓冲/缓存中的可回收部分和空闲部分，从缓冲/缓存减去不可以回收的那部分后，再加上空闲部分即是可用部分。

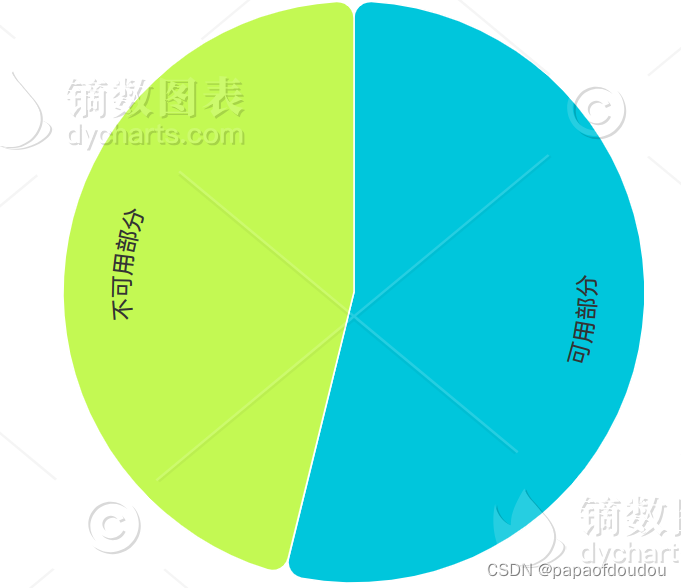

最终，总内存分为可用部分和不可用部分：

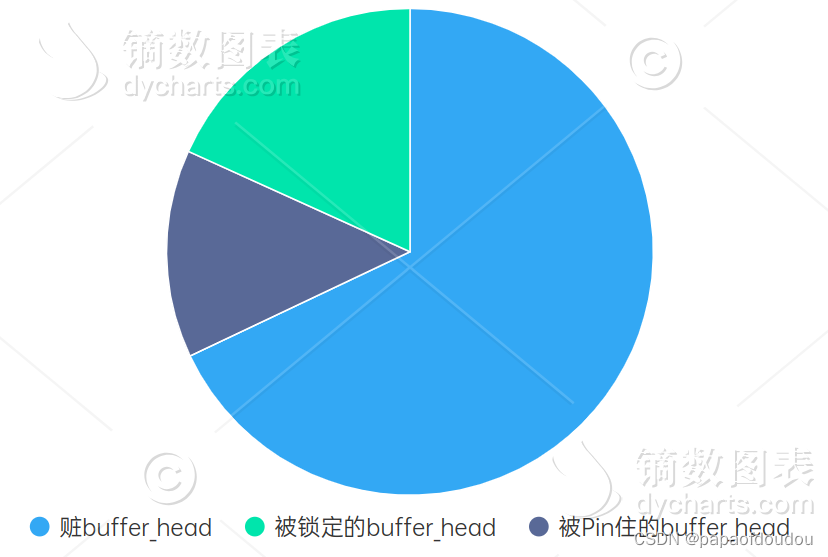

经过思考，怀疑这种区分(缓冲/缓存 中存在的不可释放部分）和PAGE页的状态FLAG有关，内核中有一个函数是buffer_busy(bh)，所以缓冲/缓存中不可回收部分可能是脏BH数据，PIN数据以及被LOCK的buffer_head数据.这部分BH对应的PAGE是不可回收的。

所以，同样是缓冲区，但是加不加这些FLAG，会造成状态的不同，反映到FREE命令中，有的可以释放，有的不可以释放。

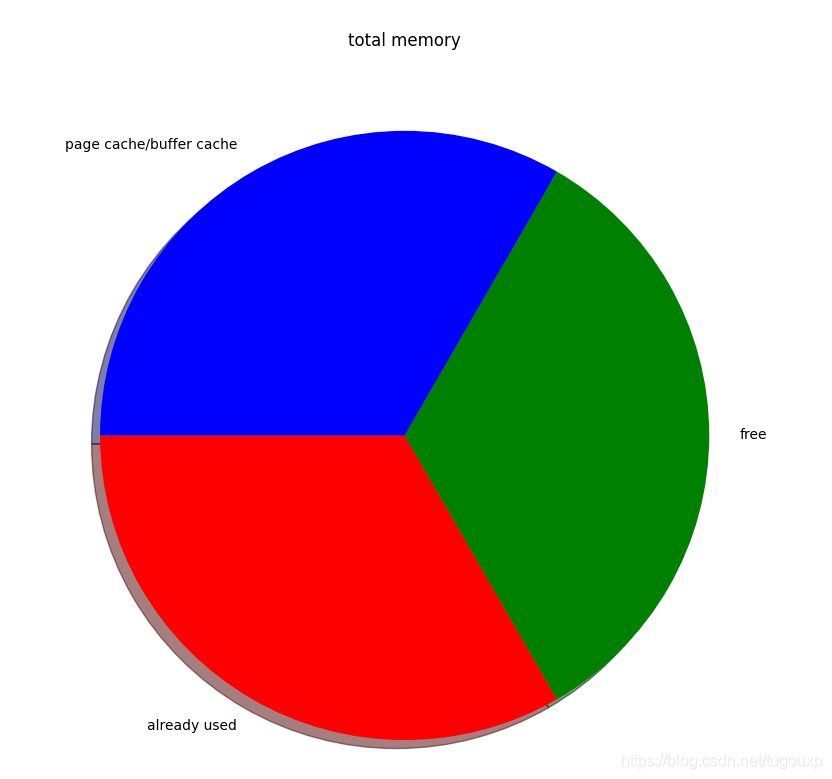

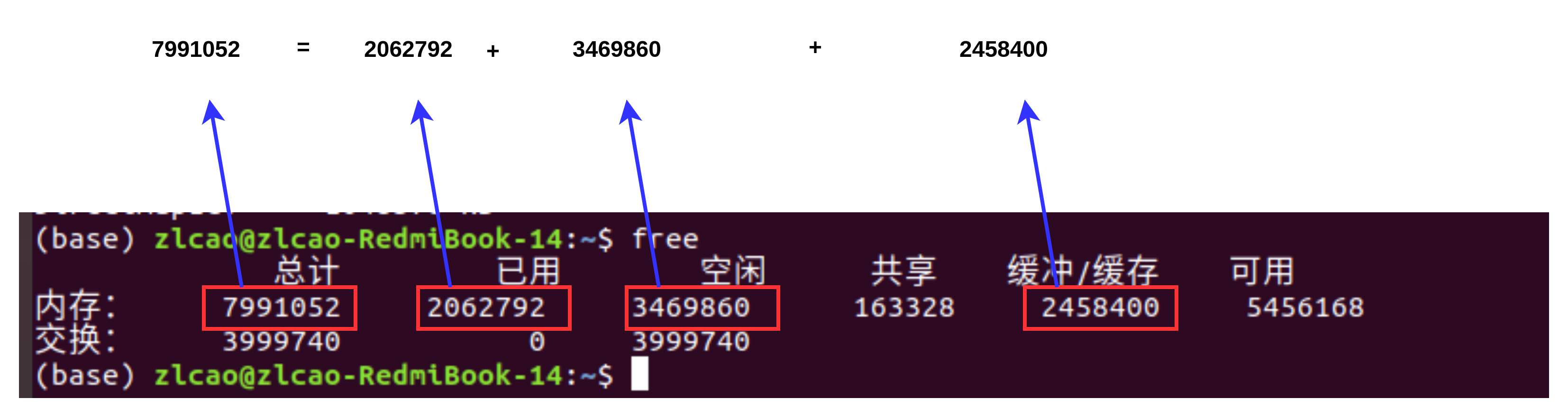

上图中，表示等式

Mem.total = Mem.used + Mem.free + Mem.(page/buffer) cache

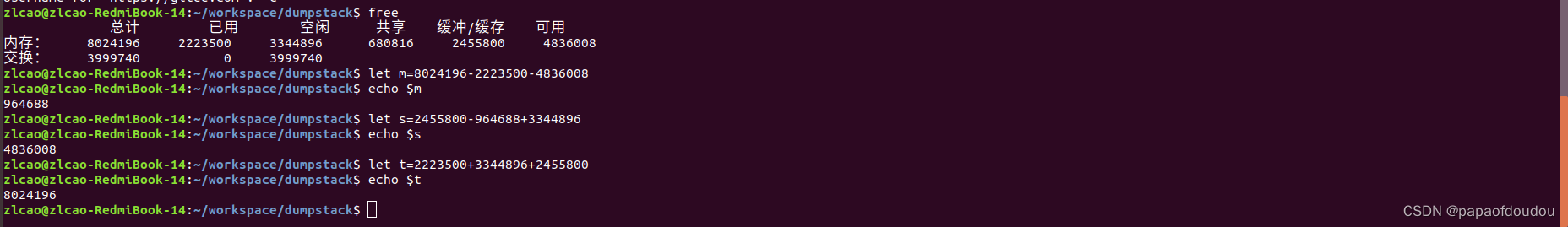

缓冲中的不可用部分计算公式为：

缓冲/缓存中的不可用部分=Mem.free+Mem.buff/cache-Mem.avail = 3469860 + 2458400 - 5456168 = 472092

free -h -s 1命令会周期性的执行,按照比较友好的方式输出：

czl@czl-VirtualBox:~$ free -h -s 1
              total        used        free      shared  buff/cache   available
Mem:           981M        744M         66M         13M        169M         84M
Swap:          1.9G        437M        1.4G

              total        used        free      shared  buff/cache   available
Mem:           981M        745M         66M         13M        169M         84M
Swap:          1.9G        437M        1.4G

              total        used        free      shared  buff/cache   available
Mem:           981M        745M         66M         13M        169M         84M
Swap:          1.9G        437M        1.4G

              total        used        free      shared  buff/cache   available
Mem:           981M        745M         66M         13M        169M         84M
Swap:          1.9G        437M        1.4G

              total        used        free      shared  buff/cache   available
Mem:           981M        745M         66M         13M        169M         84M
Swap:          1.9G        437M        1.4G

^C
czl@czl-VirtualBox:~$

经过计算确认，符合

Mem.total = Mem.used  + Mem.free + Mem.buff/cache

981M≈745M+66M+169M

from this equation view, we can clucude that:

Mem.buff/cache = shared + Mem.buf/cache(cant be freed) + Mem.buf/cache(can be freed).

shared + Mem.buf/cache(cant be freed) cant be freed, some of the cache buffer can be freed. so in this way:

可用内存 - (空闲内存+缓冲/缓存内存) = shared + Mem.buf/cache(cant be freed).

that will be resonable.

以上猜想在<<奔跑吧，Linux内核>>卷一中得到证实,在这本书中对各个成员的描述如下：

total:计算机中总的内存，这里有两种内存，一种是mem,一种是swap.前者是真实的物理内存，后者可以是某个磁盘文件，或者单个磁盘分区。

used:程序使用的内存大小.

free:未分配的物理内存大小.

shared:共享内存的大小，主要用于进程间通信.

buff/cache:buff指的是缓冲器，用于缓存输出到块设备的数据 buffer cache，而cache指的是page cache,用于缓存打开的文件，以提高访问文件的速度。

available:这是free命令新加的一个选项，当内存短缺时，系统可以回收buff和cache,那么avaiable = free + buff+ cache,这样做也不完全精确，因为在现在的linux内核中，不是所有的buffer和cache都可以回收，如共享内存段，tmpfs和ramfs等都属于不可回收的.所以这个公式应该变成：available = free + buff + cache -  不可回收的部分.

2024-01-15: 上面的总结可能有点问题，shared 不应该全部被算到Mem.buff/cache里面，因为除了文件共享，还有一些纯粹是进程之间BUFFER共享的部分。

2024-01-16:2024-01-15的总结不对，shared部分应该全部在mem.buf/cache里面，共享文件不可能是SHARED，SHARED的包含IPC的部分和匿名共享映射的部分，这部分都是可以交换出去的。

2024-01-16:在三思考后，经过测试:

  1. 写一个应用不断malloc，之后memset触发页分配一段大内存，free查看，buff/cache没有变化，而used猛增，所以匿名页面占用的是used，不是buff/cache.

  2.同样的方式测试匿名共享页面

  ptr = map(NULL, FILE_SIZE, PROT_READ | PROT_WRITE, MAP_SHARED | MAP_ANONYMOUS, -1, 0);memset(ptr, 0x5a, FILE_SIZE);

不断循环执行，发现此时的USED不变，但是BUFF/CACHE激增，所以SHARED是 BUFF/CACHE的一部分。

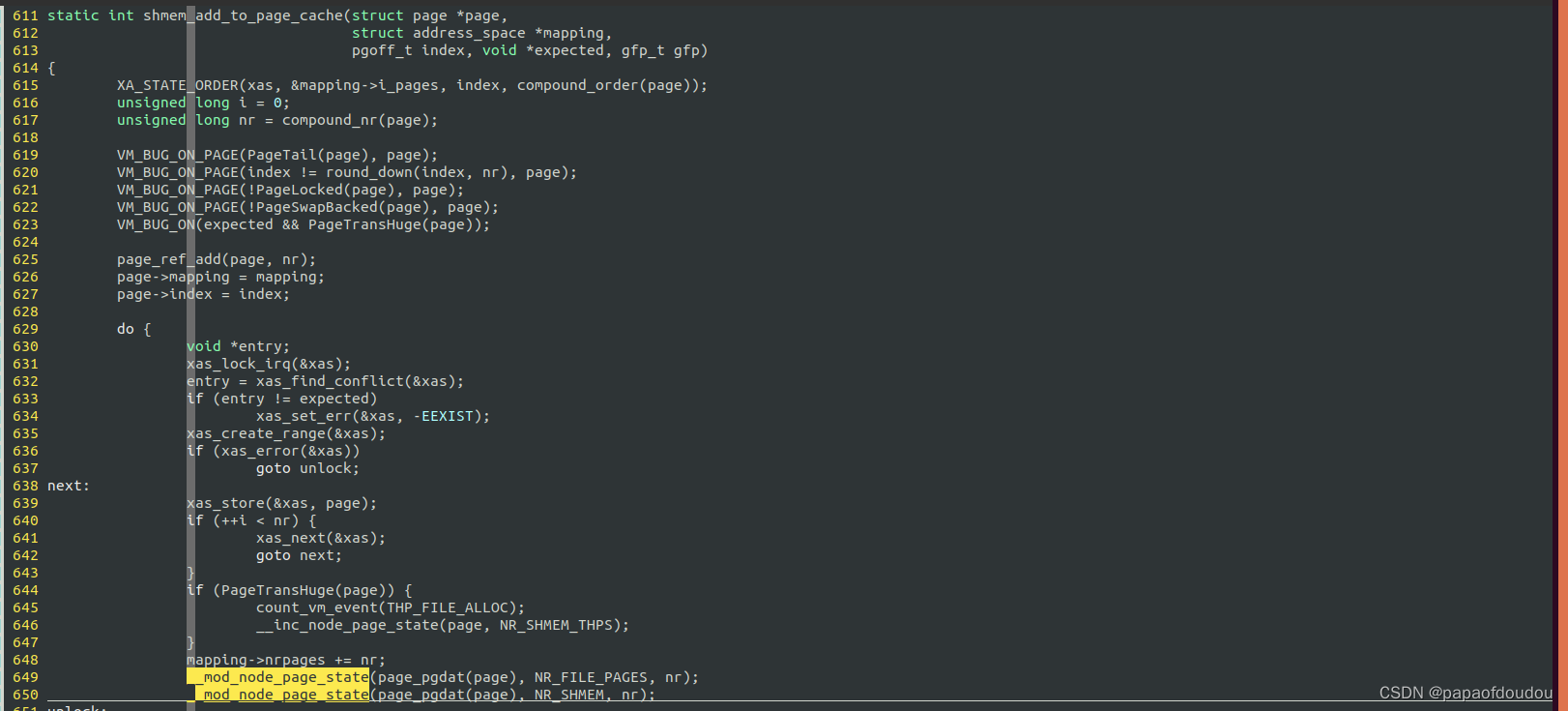

由于MAP_SHARED FLAG的匿名页面，用的vm_ops是shmem_vm_ops，其PAGE FAULT中是从SHMEM分配页面的，其调用路径上的关键函数shmem_add_to_page_cache：将分配的页面增加到了NR_FILE_PAGES和NR_SHMEM上面：

所以可以得到，SHARED的确实是BUFF/CACHE的一部分，不是USED的一部分，最早的说法更对。

3.实验3，将实验2的MAP 属性修改为MAP_PRIVATE | MAP_ANONYMOUS 在做测试，发现此时递增的不再是BUFF/CACHE，而是USED，这就和实验1，MALLOC的方式一样了。所以，匿名页面算在USED之内，SHARED页面算在BUFF/CACHE之内。

如何优化缓冲，缓存部分？

使用如下命令，命令会遍历所有文件系统中的超级块，将注册在超级块中的inode节点文件对应的page cache回刷到磁盘，释放page cache.

echo 3 > /proc/sys/vm/drop_caches

<
