51单片机串口通讯Protues与keil联合调试

一、简介

由于传统的51单片机在线调试仿真器占用了51单片机的UART口，导致在线仿真器无法实现对串口通信程序的debug的调试功能。本文介绍了Keil C51和Proteus联合调试的方式和Keil C51的simulation调试功能实现串口通信程序的debug调试两种不同的方法，解决了传统的51单片机在线调试仿真器（PZ-51）无法对串口通信进行debug调试的问题。

二、调试环境

1、工具

（1）proteus8.13不能仿真串口中断的问题

 用Proteus8.13仿真AT89C52串口通信，用虚拟端口模拟发送接收。多次实验发现，串口发送正常，但是接收异常。不能接收，也不能触发串口接收中断函数。

 经过两天调试利用keil5进行端口模拟仿真，确认程序没有问题。查询多方资料，发现因为Proteus8.13这个软件本身问题，导致串口不能接收。需要更换del文件。亲测，问题已解决。
原文链接：https://blog.csdn.net/baidu_39274231/article/details/134293661

通过百度网盘分享的文件：解决Proteus8.13串口异常
链接：https://pan.baidu.com/s/19MNhTeXvvJRLH61dBj5kFQ?pwd=c5hn
提取码：c5hn
--来自百度网盘超级会员V5的分享

（2）KEIL Proteus联调

安装KEIL Proteus联调插件（在KEIL文件目录下）。
链接：https://pan.baidu.com/s/1Ge5WyCwmVQRjb8rZ8i3bbQ?pwd=h5jp
提取码：h5jp
--来自百度网盘超级会员V5的分享

2、步骤

1.将插件里的vdm51.dll复制到Proteus 8 Professional\MODELS与keil/C51/bin下。

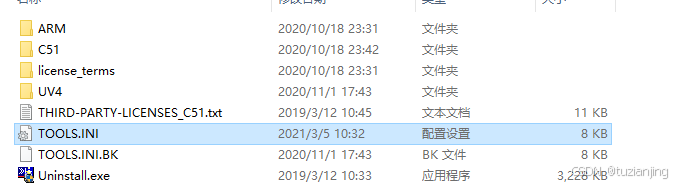

2.然后再KEIL安装目录下找到TOOLS.INI。

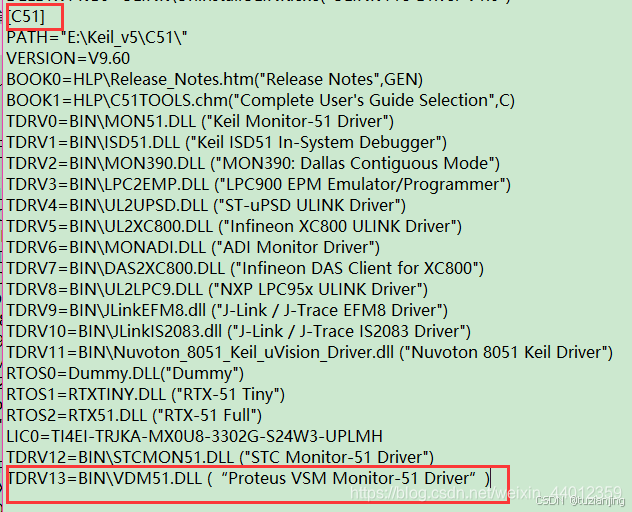

3. 在C51下加TDRV13=BIN\VDM51.DLL (“Proteus VSM Monitor-51 Driver”)
（修改TDRV编号，与前面不同即可）

三、联调

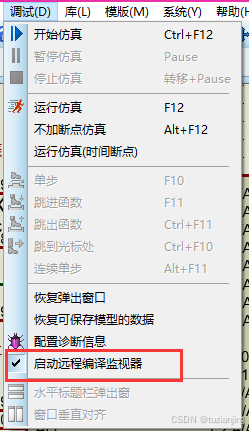

1、1.打开Proteus，点击【调试】，勾选【启动远程编译监视器】。

2.打开KEIL，点击【Option for Target 】；

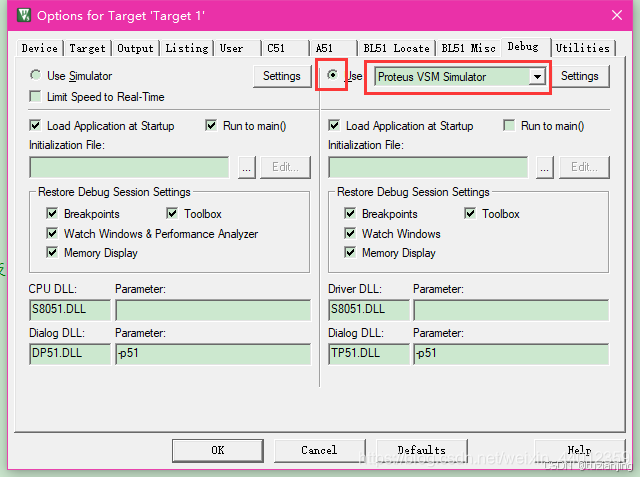

4.点击【Debug】选项，勾选使用【Proteus VSM Monitor-51 Driver】；

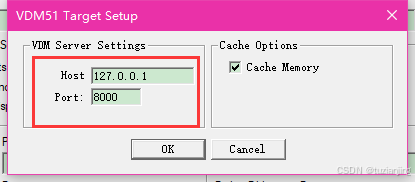

5.点击【Settings】，Host设置为127.0.0.1，Prot设置为8000，点击OK。

6.将KEIL生成的hxe文件下载到Proteus中。

配置完成

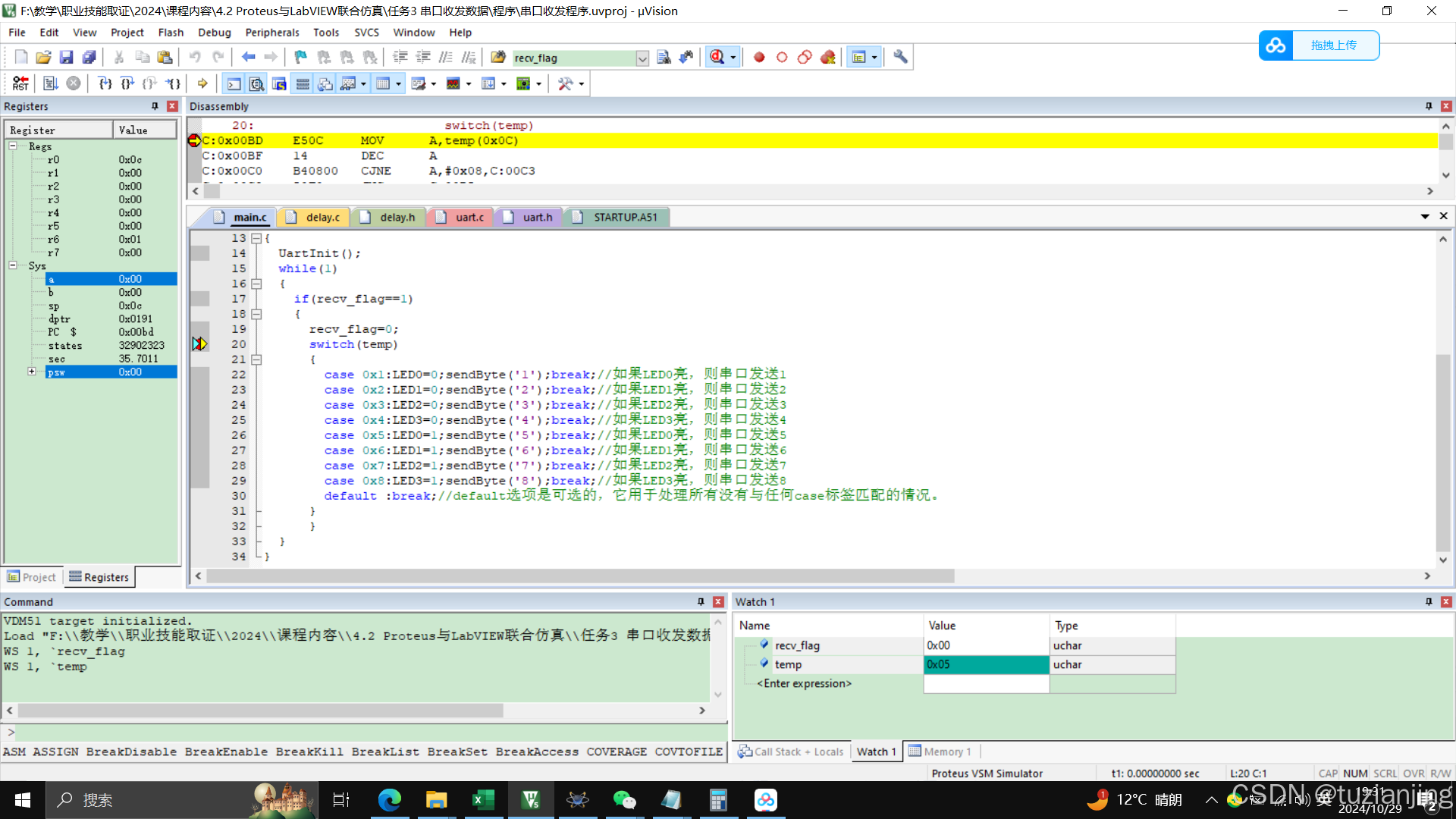

配置完成，即可进行KEIL5 Proteus联调。

四、调试
