本文只针对 ESP32-C3。

Espressif 素来以完善的文档著称，但在使用 PWM 用来控灯时却产生了诸多疑问，翻遍 datasheet 和 ESP-IDF Programming Guide 也没有找到想要的答案，无奈只能自己手撸一下代码。

PWM 输出频率与什么因素有关？

从 datasheet 可知，PWM 的输出频率满足以下公式：
Formula
从上述公式可以知道，PWM 输出频率只跟三个因素有关：

定时器的时钟源 LEDC_CLKx
时钟分频系数 LEDC_CLK_DIVx
计数器的计数范围 LEDC_TIMERx_DUTY_RES

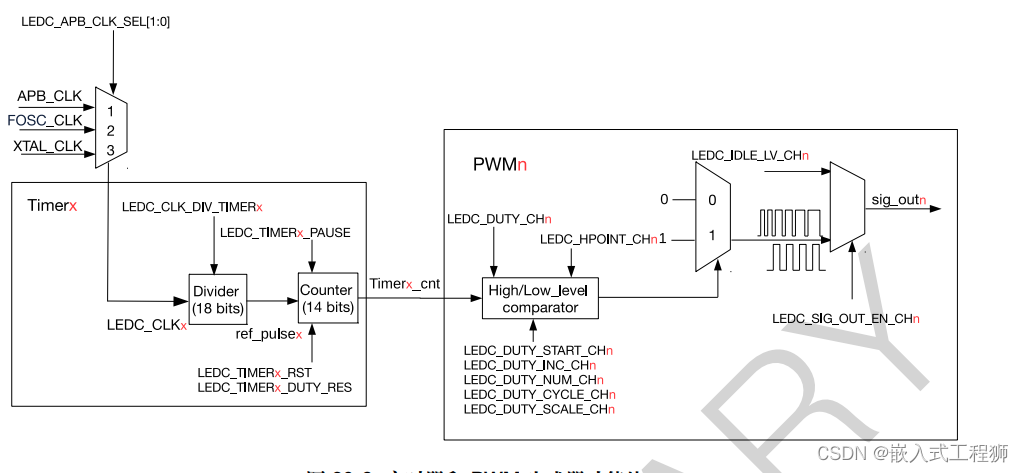

我们在来看下 LEDC 的整体框图：
Block Diagram
整体的逻辑就很好理解了，PWM 通过定时器 Timer 来实现。Timer 的时钟源（即 LEDC_CLKx）可以来自 APB_CLK、FOSC_CLK 或者 XTAL_CLK 。经过时钟分频器（最大为 18 bits）之后产生 ref_pulsex 信号供计数器（最大为 14 bits）使用。

PWM 输出频率如何设置？

我们现在知道了 PWM 的输出频率是受以下三个因素的影响：

定时器的时钟源 LEDC_CLKx
时钟分频系数 LEDC_CLK_DIVx
计数器的计数范围 LEDC_TIMERx_DUTY_RES

那我们应该如何来设置这三个因素来实现我们想要输出的频率呢？其实 Espressif 能让我们设置的仅仅只有 LEDC_CLKx 及 LEDC_TIMERx_DUTY_RES 这两个参数，至于 LEDC_CLK_DIVx 参数通过公式来判断是否满足要求即可。一般来说，LEDC_CLKx 设置为 APB_CLK 即可，在 ESP32-C3 上为 80 MHz。

这里就以 IDF v4.4 为例，假设我们要输出的频率为 10 KHz，占空比为 50%。

我在代码里设置时钟源为 APB_CLK，计数器的计数范围为 14 bit，占空比为 8191 （((2 ** 14) - 1) * 50% = 8191），输出频率为 10 KHz。

#define LEDC_TIMER              LEDC_TIMER_0
#define LEDC_MODE               LEDC_LOW_SPEED_MODE
#define LEDC_OUTPUT_IO          (5) // Define the output GPIO
#define LEDC_CHANNEL            LEDC_CHANNEL_0
#define LEDC_DUTY_RES           LEDC_TIMER_14_BIT
#define LEDC_DUTY               (8191)
#define LEDC_FREQUENCY          (10000) // Frequency in Hertz. Set frequency at 10 kHz

static void example_ledc_init(void)
{
    // Prepare and then apply the LEDC PWM timer configuration
    ledc_timer_config_t ledc_timer = {
        .speed_mode       = LEDC_MODE,
        .timer_num        = LEDC_TIMER,
        .duty_resolution  = LEDC_DUTY_RES,
        .freq_hz          = LEDC_FREQUENCY,  // Set output frequency at 10 kHz
        .clk_cfg          = LEDC_USE_APB_CLK
    };
    ESP_ERROR_CHECK(ledc_timer_config(&ledc_timer));

    // Prepare and then apply the LEDC PWM channel configuration
    ledc_channel_config_t ledc_channel = {
        .speed_mode     = LEDC_MODE,
        .channel        = LEDC_CHANNEL,
        .timer_sel      = LEDC_TIMER,
        .intr_type      = LEDC_INTR_DISABLE,
        .gpio_num       = LEDC_OUTPUT_IO,
        .duty           = LEDC_DUTY, // Set duty to 50%
        .hpoint         = 0
    };
    ESP_ERROR_CHECK(ledc_channel_config(&ledc_channel));
}

运行的时候肯定会报以下错误：

E (269) ledc: requested frequency and duty resolution can not be achieved, try reducing freq_hz or duty_resolution. div_param=125

其实这里就是我不明白的地方，明明设置的都对，但为什么却给报这种错误呢？其实这里的真正原因就是没有满足 PWM 的输出频率公式的要求。

我们在看回看一下 PWM 的输出频率公式，在这个公式中，其实我们已经确定了几个变量：

f_PWM = 10000
f_{LEDC_CLKx} = 80000000
2^{LEDC_TIMERx_DUTY_RES} = 2¹⁴ = 16384

则 LEDC_CLK_DIVx 即为 0。显然不满足公式的要求。在 IDF 提供的 LEDC 源文件 ledc.c 中对时钟分频系数 LEDC_CLK_DIVx 做了检查：

// Setting the LEDC timer divisor with the given source clock, frequency and resolution.
static esp_err_t ledc_set_timer_div(ledc_mode_t speed_mode, ledc_timer_t timer_num, ledc_clk_cfg_t clk_cfg, int freq_hz, int duty_resolution)
{
    uint32_t div_param = 0;
    uint32_t precision = ( 0x1 << duty_resolution );
    ledc_clk_src_t timer_clk_src = LEDC_APB_CLK;
    // Calculate the divisor
    // User specified source clock(RTC8M_CLK) for low speed channel
    if ((speed_mode == LEDC_LOW_SPEED_MODE) && (clk_cfg == LEDC_USE_RTC8M_CLK)) {
        if(s_ledc_slow_clk_8M == 0) {
            if (ledc_slow_clk_calibrate() == false) {
                goto error;
            }
        }
        div_param = ( (uint64_t) s_ledc_slow_clk_8M << 8 ) / freq_hz / precision;
    } else {
        // Automatically select APB or REF_TICK as the source clock.
        if (clk_cfg == LEDC_AUTO_CLK) {
            // Try calculating divisor based on LEDC_APB_CLK
            div_param = ( (uint64_t) LEDC_APB_CLK_HZ << 8 ) / freq_hz / precision;
            if (div_param > LEDC_TIMER_DIV_NUM_MAX) {
                // APB_CLK results in divisor which too high. Try using REF_TICK as clock source.
                timer_clk_src = LEDC_REF_TICK;
                div_param = ((uint64_t) LEDC_REF_CLK_HZ << 8) / freq_hz / precision;
            } else if (div_param < 256) {
                // divisor is too low
                goto error;
            }
        // User specified source clock(LEDC_APB_CLK_HZ or LEDC_REF_TICK)
        } else {
            timer_clk_src = (clk_cfg == LEDC_USE_REF_TICK) ? LEDC_REF_TICK : LEDC_APB_CLK;
            uint32_t src_clk_freq = ledc_get_src_clk_freq(clk_cfg);
            div_param = ( (uint64_t) src_clk_freq << 8 ) / freq_hz / precision;
        }
    }
    if (div_param < 256 || div_param > LEDC_TIMER_DIV_NUM_MAX) {
        goto error;
    }
    if (speed_mode == LEDC_LOW_SPEED_MODE) {
        portENTER_CRITICAL(&ledc_spinlock);
        ledc_hal_set_slow_clk(&(p_ledc_obj[speed_mode]->ledc_hal), clk_cfg);
        portEXIT_CRITICAL(&ledc_spinlock);
    }
    //Set the divisor
    ledc_timer_set(speed_mode, timer_num, div_param, duty_resolution, timer_clk_src);
    // reset the timer
    ledc_timer_rst(speed_mode, timer_num);
    return ESP_OK;
error:
    ESP_LOGE(LEDC_TAG, "requested frequency and duty resolution can not be achieved, try reducing freq_hz or duty_resolution. div_param=%d",
        (uint32_t ) div_param);
    return ESP_FAIL;
}

所以，要满足输出 10 KHz 频率，占空比为 50% 的 PWM 波，只能改变计数器的计数范围 LEDC_TIMERx_DUTY_RES。以时钟分频系数 LEDC_CLK_DIVx 为 1 来计算：

f_PWM = 10000
f_{LEDC_CLKx} = 80000000
LEDC_CLK_DIVx = 1

则 2^{LEDC_TIMERx_DUTY_RES} 要不大于 8000，则计数器的计数范围 LEDC_TIMERx_DUTY_RES 最大只能取到 12 bits。

#define LEDC_TIMER              LEDC_TIMER_0
#define LEDC_MODE               LEDC_LOW_SPEED_MODE
#define LEDC_OUTPUT_IO          (5) // Define the output GPIO
#define LEDC_CHANNEL            LEDC_CHANNEL_0
#define LEDC_DUTY_RES           LEDC_TIMER_12_BIT
#define LEDC_DUTY               (2047)
#define LEDC_FREQUENCY          (10000) // Frequency in Hertz. Set frequency at 10 kHz

static void example_ledc_init(void)
{
    // Prepare and then apply the LEDC PWM timer configuration
    ledc_timer_config_t ledc_timer = {
        .speed_mode       = LEDC_MODE,
        .timer_num        = LEDC_TIMER,
        .duty_resolution  = LEDC_DUTY_RES,
        .freq_hz          = LEDC_FREQUENCY,  // Set output frequency at 10 kHz
        .clk_cfg          = LEDC_USE_APB_CLK
    };
    ESP_ERROR_CHECK(ledc_timer_config(&ledc_timer));

    // Prepare and then apply the LEDC PWM channel configuration
    ledc_channel_config_t ledc_channel = {
        .speed_mode     = LEDC_MODE,
        .channel        = LEDC_CHANNEL,
        .timer_sel      = LEDC_TIMER,
        .intr_type      = LEDC_INTR_DISABLE,
        .gpio_num       = LEDC_OUTPUT_IO,
        .duty           = LEDC_DUTY, // Set duty to 50%
        .hpoint         = 0
    };
    ESP_ERROR_CHECK(ledc_channel_config(&ledc_channel));
}
