ABAQUS软件实训(六):Mesh模块之自底向上的网格划分

所谓自底向上网格划分，就是从二维的网格划分，拉伸或扫掠成三维的网格。

一、绘制实体

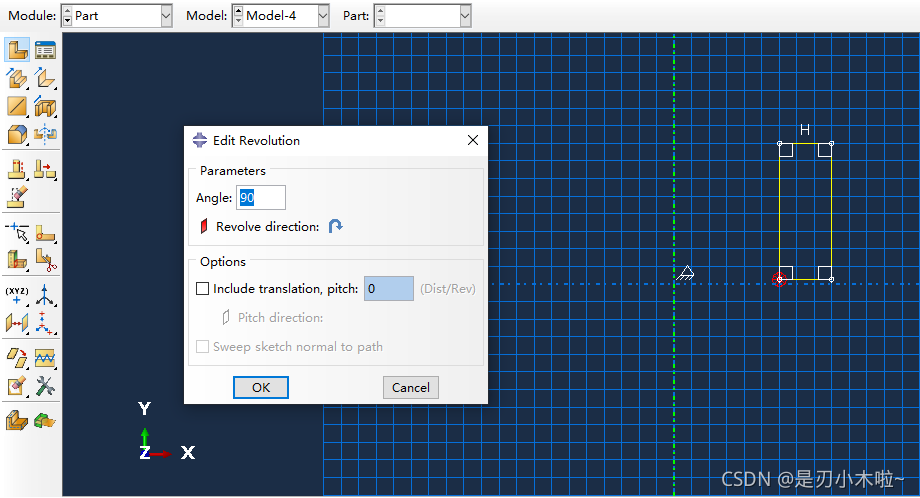

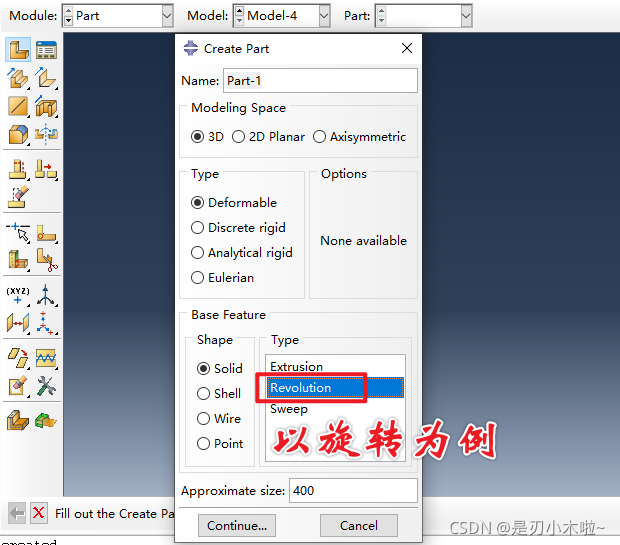

先新建一个实体：

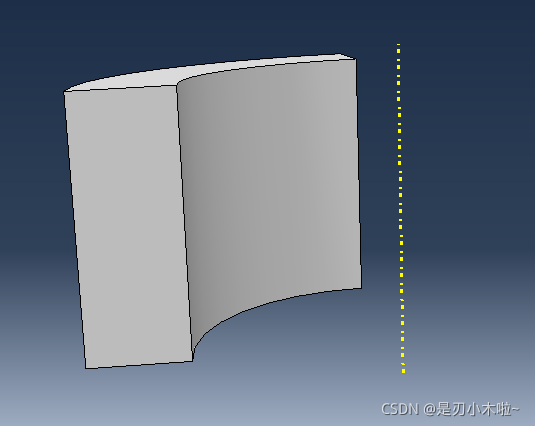

得到实体：



二、自底向上的网格划分

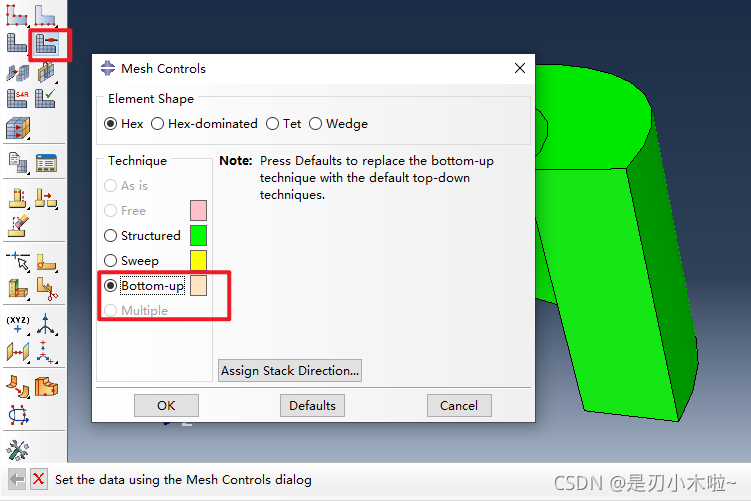

设置网格划分为Bottom-up，如图所示：

（我悄悄把旋转角度改成了180度，纯粹看着舒服点）

Sweep Method

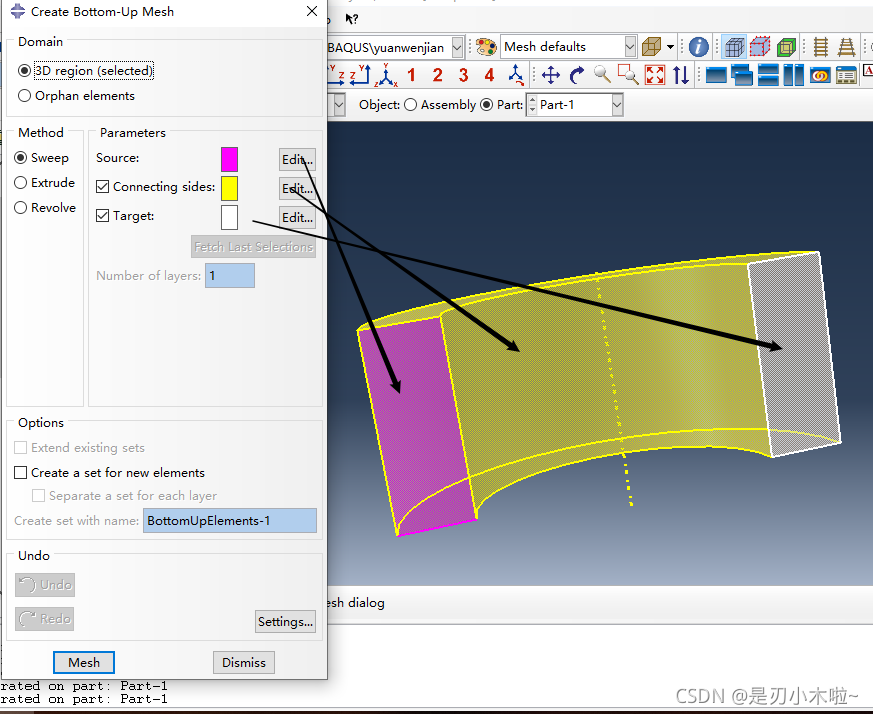

如果把几何体当做扫掠，选择Sweep：

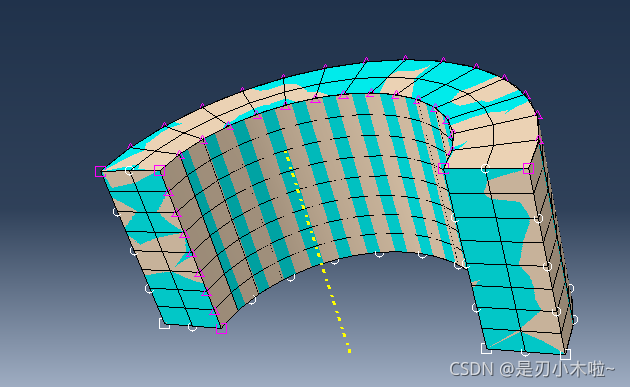

选择完成后，点击mesh即可：

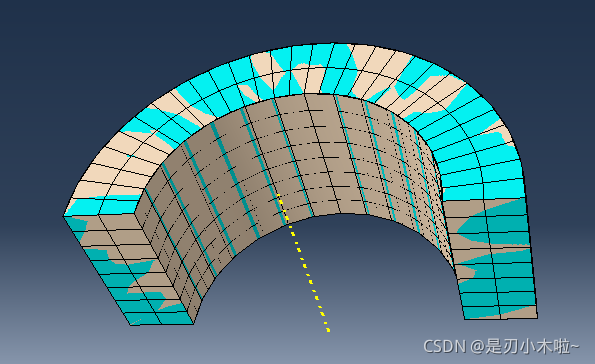

还可以对网格划分密度进行设置，清除上面划分的网格，重新划分，看上去效果更好：



还可以换个方式进行扫掠：

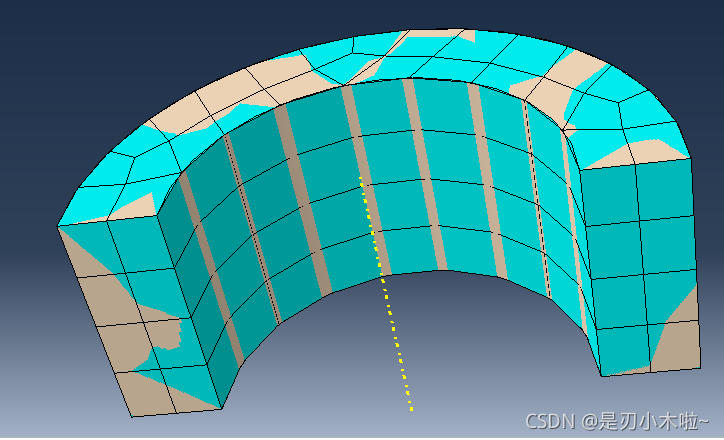

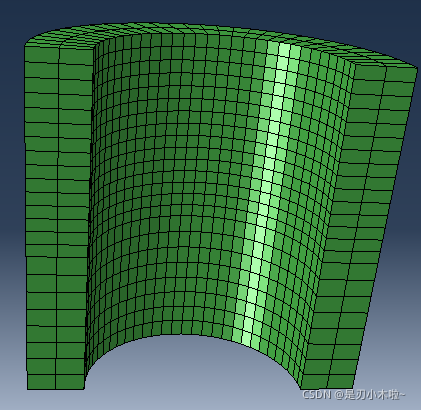

网格划分结果：

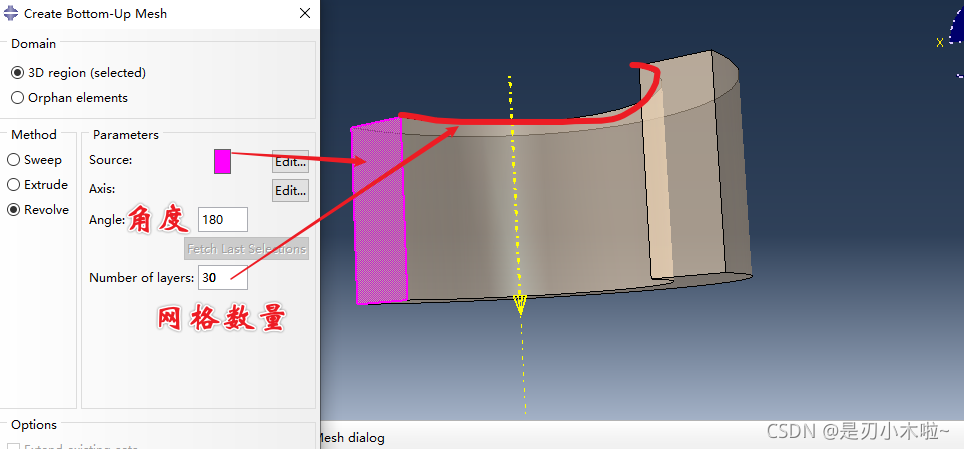

Revolve Method

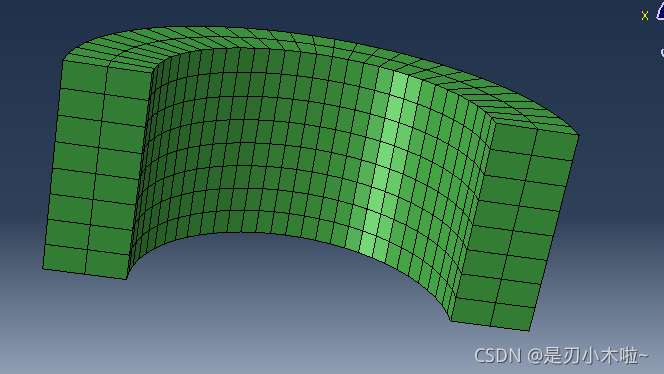

网格划分结果：



三、创建网格部件及拓展

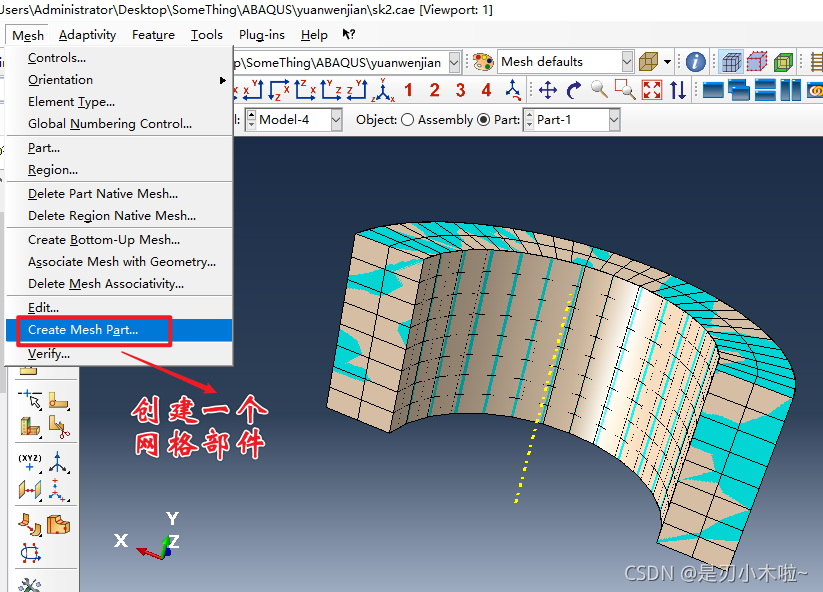

创建一个网格部件，即一个网格实体，可用于分析

默认名称后：

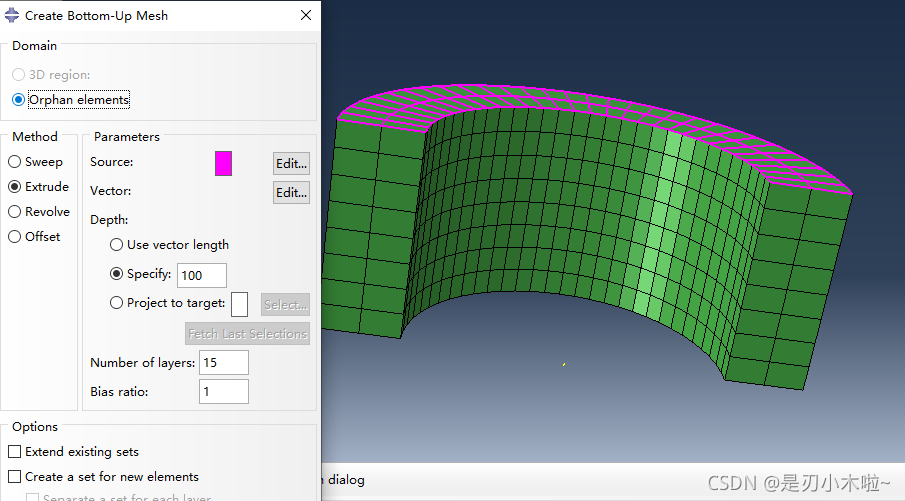

在这个实体的基础上，可以选择拉伸：

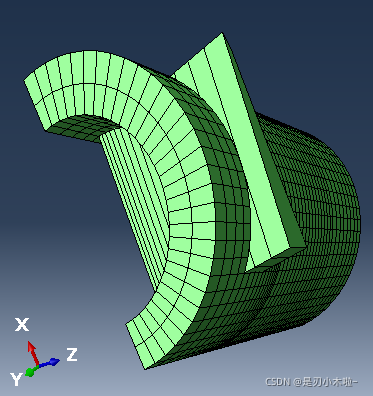

效果：

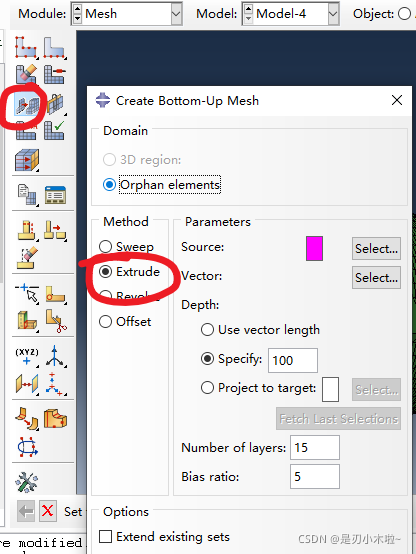

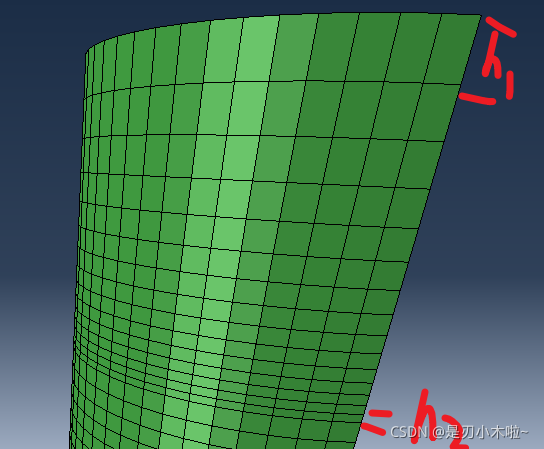

还可以设置偏移等：

将其设置为5， 则有   h1  =  5 * h2

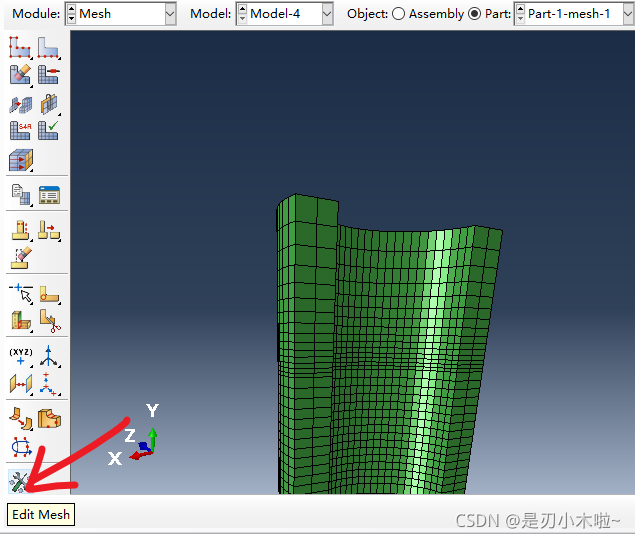

还可以在此基础上造单元：

以四边形为例：

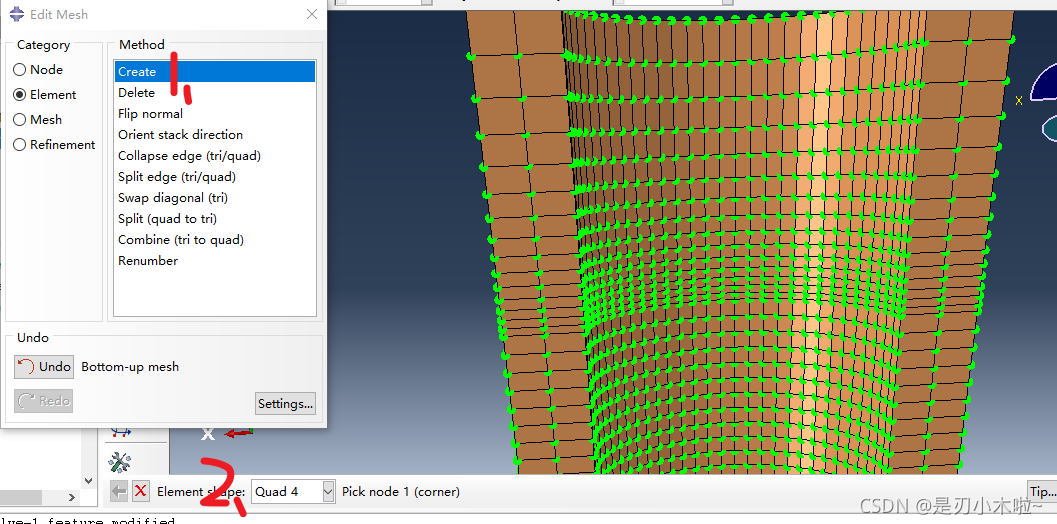

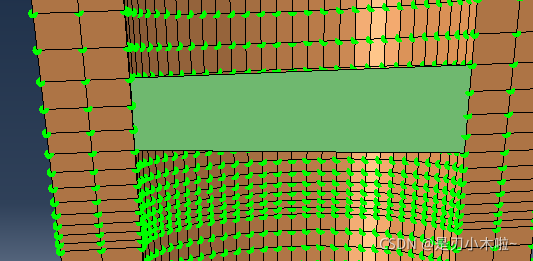

在Quad 4中，选择四个点：

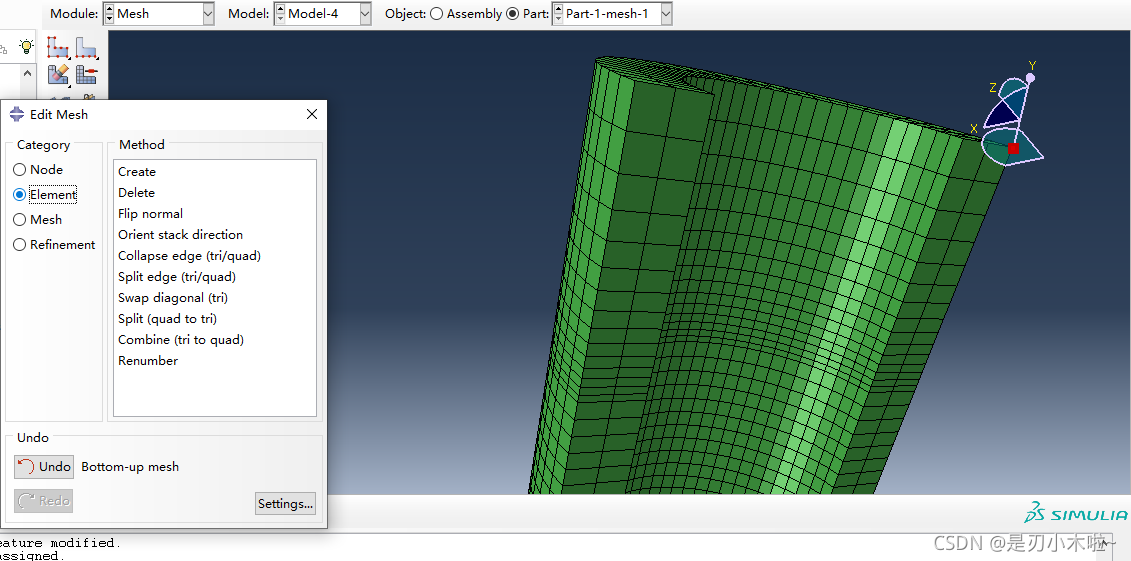

建了一个面之后，就可以进行操作了：
