RGMII 接口

本文为笔者学习以太网对网上资料归纳整理所做的笔记，文末均附有参考链接，如侵权，请联系删除。

概述

以太网的通信离不开物理层 PHY 芯片的支持，以太网 MAC 和 PHY 之间有一个接口，常用的接口有MII、RMII、GMII、RGMII 等。前面几篇文章中分别介绍了 MII, RMII, GMII。这一篇中来介绍一下 RGMII，介绍 RGMII 之前，这里先看下这几种接口的区别

• MII（Medium Independent Interface，媒体独立接口）：MII 支持 10Mbps 和 100Mbps 的操作，数据位宽为 4 位，在 100Mbps 传输速率下，时钟频率为 25Mhz。
• RMII（Reduced MII）：RMII 是 MII 的简化版，数据位宽为 2 位，在 100Mbps 传输速率下，时钟频率为 50Mhz。
• GMII（Gigabit MII）：GMII 接口向下兼容 MII 接口，支持 10Mbps、100Mbps 和 1000Mbps 的操作，数据位宽为 8 位，在 1000Mbps 传输速率下，时钟频率为 125Mhz。
• RGMII（Reduced GMII）：RGMII 是 GMII 的简化版，数据位宽为 4 位，在 1000Mbps 传输速率下，时钟频率为 125Mhz，在时钟的上下沿同时采样数据。在 100Mbps 和 10Mbps 通信速率下，为单个时钟沿采样。

RGMII 介绍

在千兆以太网中，常用的接口为 RGMII 和 GMII 接口。RGMII 接口的优势是同时适用于10M/100M/1000Mbps 通信速率，同时占用的引脚数较少。但 RGMII 接口也有其缺点，就是在 PCB 布线时需要尽可能对时钟、控制和数据线进行等长处理，且时序约束相对也更为严格。

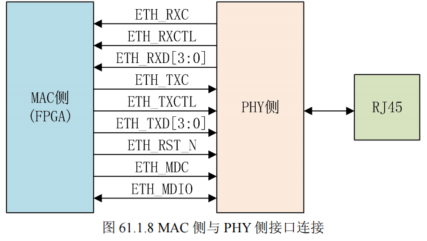

为了节省引脚，开拓者开发板板载的 PHY 芯片采用的接口为 RGMII 接口，下图是 MAC 侧与 PHY 侧
接口的连接。
RGMII 拓扑图

• ETH_RXC：接收数据参考时钟，1000Mbps 速率下，时钟频率为 125MHz，时钟为上下沿同时采样；100Mbps 速率下，时钟频率为 25MHz；10Mbps 速率下，时钟频率为 2.5MHz，ETH_RXC 由 PHY 侧提供。
• ETH_RXCTL（ETH_RX_DV）：接收数据控制信号。
• ETH_RXD：四位并行的接收数据线。
• ETH_TXC：发送参考时钟，1000Mbps 速率下，时钟频率为 125MHz，时钟为上下沿同时采样；100Mbps 速率下，时钟频率为 25MHz；10Mbps 速率下，时钟频率为 2.5MHz，ETH_TXC 由 MAC 侧提供。
• ETH_TXCTL（ETH_TXEN）：发送数据控制信号。
• ETH_TXD：四位并行的发送数据线。
• ETH_RESET_N：芯片复位信号，低电平有效。

站管理接口

• ETH_MDC：数据管理时钟（Management Data Clock），该引脚对 ETH_MDIO 信号提供了一个同步的时钟。
• ETH_MDIO：数据输入/输出管理（Management Data Input/Output），该引脚提供了一个双向信号用于传递管理信息。

引脚分类

• ETH_RXC、ETH_RXCTL 和 ETH_RXD 为 MAC 接收侧引脚；
• ETH_TXC、ETH_TXCTL 和 ETH_TXD 为 MAC 发送侧引脚；
• ETH_MDC 和 ETH_MDIO 为 MDIO 接口引脚，用于配置 PHY 芯片内部寄存器
• ETH_RST_N 为 PHY 芯片硬件复位信号

1000Mbit/s

RGMII 使用 4bit 数据接口，在 1000Mbps 通信速率下，ETH_TXC 和 ETH_RXC 的时钟频率为 125Mhz，采用上下沿 DDR（Double Data Rate）的方式在一个时钟周期内传输 8 位数据信号，即上升沿发送/接收低4 位数据，下降沿发送/接收高 4 位数据。

ETH_TXCTL 和 ETH_RXCTL 控制信号同样采用 DDR 的方式在一个时钟周期内传输两位控制信号，即上升沿发送/接收数据使能（TX_EN/RX_ DV）信号，下降沿发送/接收使能信号与错误信号的异或值（TX_ERR xor TX_EN、RX_ERR xor RX_DV）。

当 RX_DV 为高电平（表示数据有效），RX_ERR 为低电平（表示数据无错误），则异或的结果值为高电平，因此只有当ETH_RXCTL 和 ETH_TXCTL 信号的上下沿同时为高电平时，发送和接收的数据有效且正确。

100Mbit/s

当 RGMII 工作在 100Mbps 时，ETH_TXC 和 ETH_RXC 的时钟频率为 25Mhz，采用上升沿 SDR（Single Data Rate） 的方式在一个周期内传输 4 位数据。

ETH_TXCTL 和 ETH_RXCTL 控制信号仍采用上下沿 DDR 的传输方式。

10Mbit/s

当 RGMII 工作在 10Mbps 时，ETH_TXC 和 ETH_RXC 的时钟频率为 2.5Mhz，采用上升沿 SDR SDR（Single Data Rate） 的方式在一个周期内传输 4 位数据。

ETH_TXCTL 和 ETH_RXCTL 控制信号也采用 SDR 的传输方式。

RGMII 接口时序

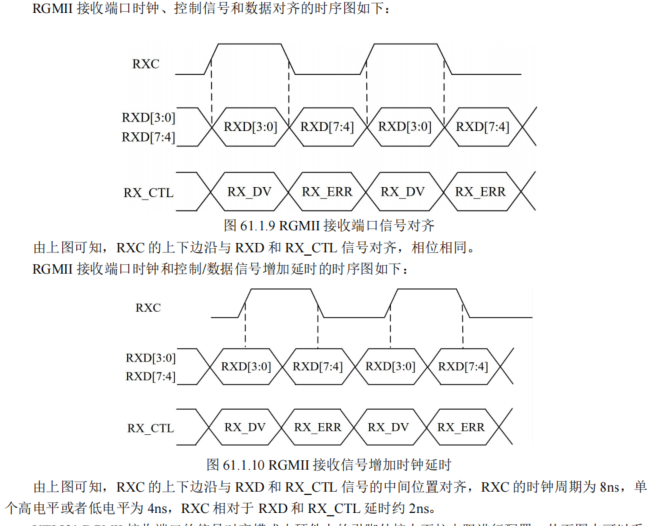

接收端口时序

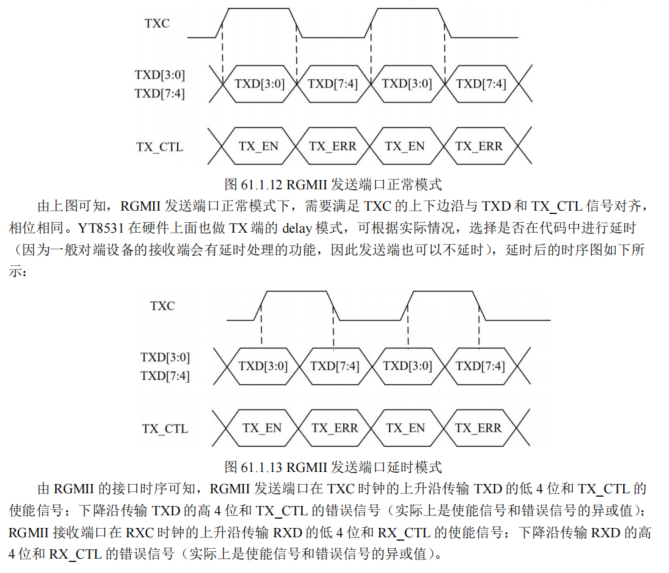

发送端口时序

参考

• IEEE802.3
• 正点原子 FPGA 开发指南
