一、整体思路

利用Matlab的simulink搭建模型生成C代码，通过stm32cubemx生成工程，最后在KEIL或者IAR等工具里面编译生成代码下载至MCU中执行。
本文以流水灯建立模型和简单使用定时器为例进行演示。

二、开发环境

1、安装Matlab

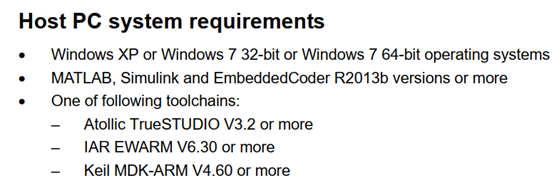

Matlab版本建议在2013B以上，本文使用Matlab 2016a。

在这里插入图片描述

2、安装STM32硬件支持包
下载地址(https://www.stmcu.org.cn/document/detail/index/id-216053)

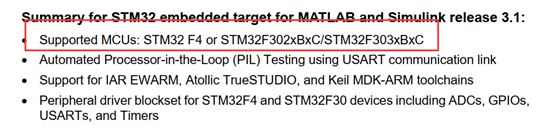

安装完成后重启MATLAB。官网文档中提到，当前只支持F4和F3部分系列，F1系列生成代码后编译可能会报错，本文使用STM32-MAT版本V4.3.0。
在这里插入图片描述
3、安装STM32CUBEMX
用于配置单片机硬件资源，下载地址(https://www.stmcu.org.cn/document/detail/index/id-214984)
4、安装KEIL或者IAR等IDE
用于配置工程文件。

三、STM32硬件资源配置

1、打开STM32CUBEMX

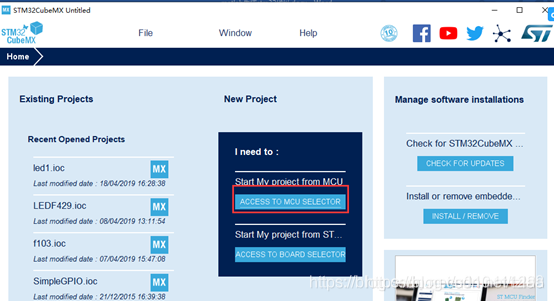

选择“access to MCU selector”
在这里插入图片描述
2、选择STM32芯片

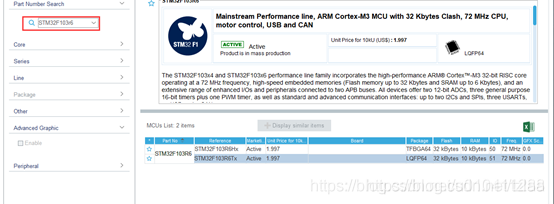

以STM32F103R6为例。如果搜索不到，那么可能需要下载安装库文件。

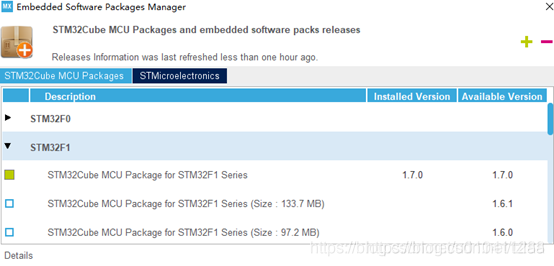

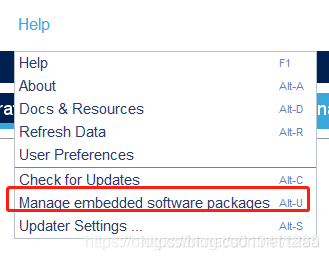

下载对应的库文件即可。

搜索到芯片后，选中点击“Start Project”，进入配置界面。

3、首先选择时钟
这里选择HSE，使用外部晶振
在这里插入图片描述

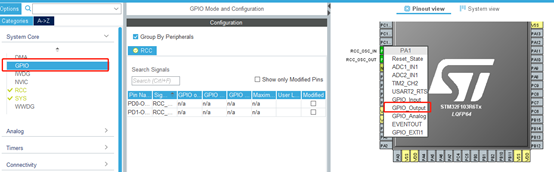

4、再配置GPIO

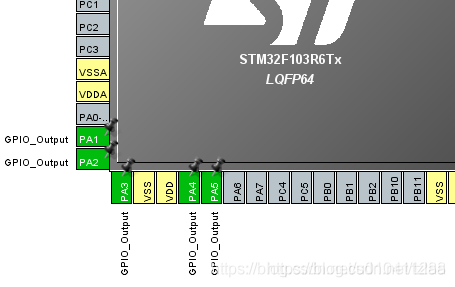

选择PA1-5作为LED灯。引脚状态选择为输出。

再根据硬件设计ÿ
