1. 基本信息

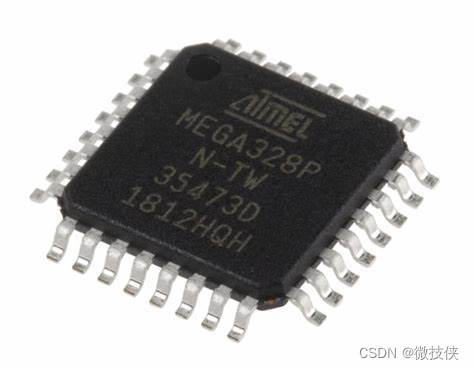

型号:ATmega328P
制造商:Microchip(前身为Atmel)
类型:基于AVR的低功耗CMOS 8位微控制器
2. 核心特性
体系结构:AVR增强型RISC体系架构指令集:131条指令,大多数指令在单个时钟周期内执行寄存器:32个8位通用工作寄存器,直接连接到算术逻辑单元(ALU)
性能:时钟频率:最大20MHzMIPS(每秒百万指令数):接近每MHz 1 MIPS硬件乘法器:只需两个时钟周期
3. 存储器
ROM(闪存):32KB(16W),系统内可编程(ISP)Flash,擦写寿命10,000次
EEPROM:1KB(1Kx8),擦写寿命100,000次
RAM:2KB(2Kx8)
4. I/O和连接性
I/O数量:23个可编程的I/O口
串行接口:USART:1个,可编程的串行USARTSPI:可工作于主机/从机模式的SPI串行接口I2C:兼容的2线串行接口
其他外设:PWM:6个通道ADC:8路10位ADC(在TQFP和QFN/MLF封装中为8通道)看门狗定时器(WDT):具有单独片上振荡器的可编程看门狗定时器
5. 电源和电压
工作电压:1.8V~5.5V
功耗:正常模式:1MHz, 1.8V, 25°C时,0.2mA掉电模式:1.8V时,0.1μA省电模式:1.8V时,0.75μA
6. 封装和尺寸

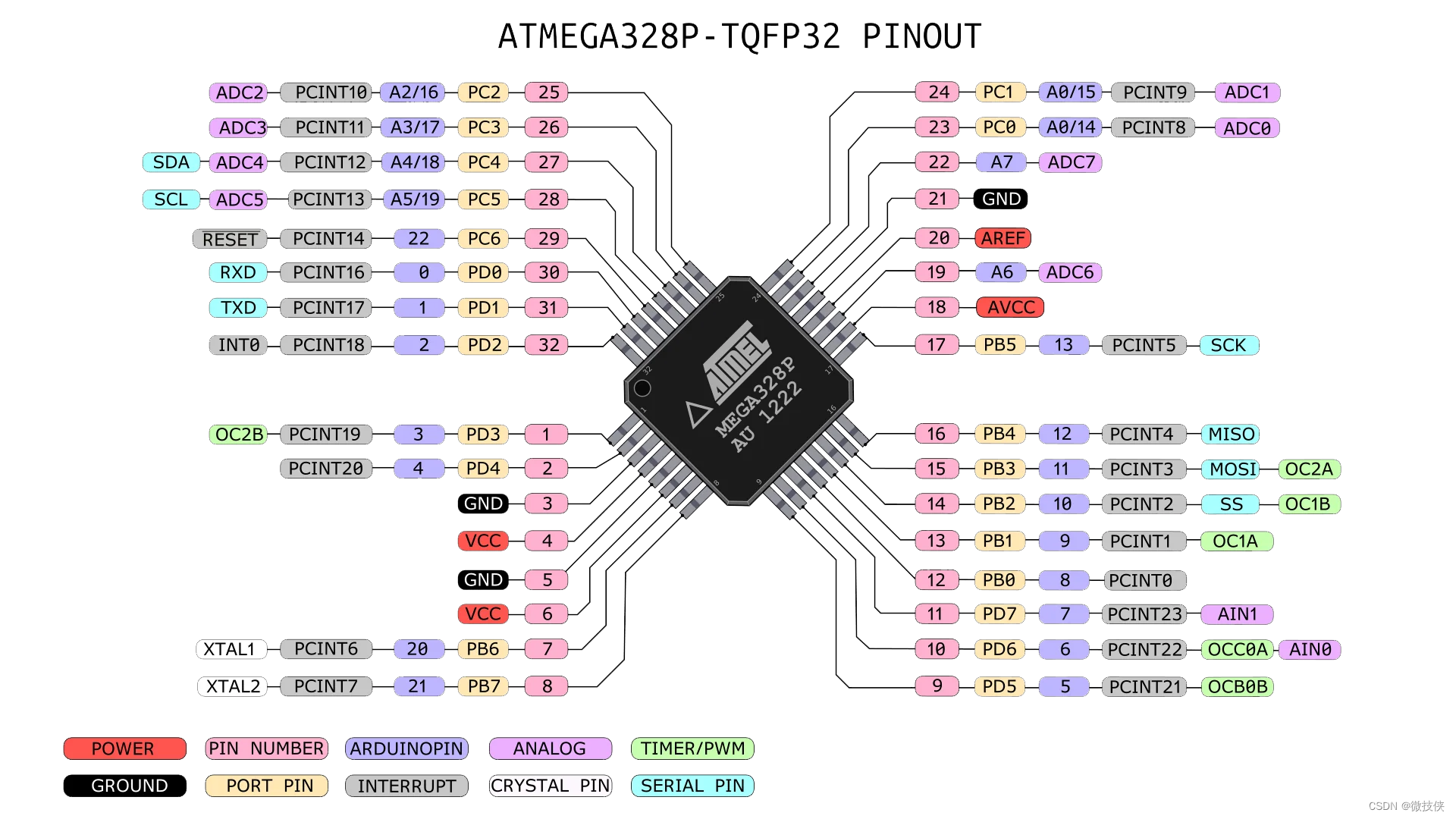

封装类型:多种封装可选,如32-VFQFN裸露焊盘、28引脚PDIP、32引脚TQFP等
封装尺寸:具体尺寸因封装类型而异
7. 温度和环境
工作温度:-40°C~85°C(TA)
8. 特殊功能
picoPower技术:提供超低功耗和低功率睡眠模式,非常适合电池供电型应用
六种休眠模式:空闲模式、ADC噪声抑制模式、省电模式、掉电模式、待机模式和延长待机模式
9. 编程和开发
开发工具:支持多种编程语言和开发环境,如C/C++、AVR GCC、AVR Studio等
编程接口:通过ISP(在系统编程)或JTAG接口进行编程
