几款用于电能质量测量的芯片

1、ATT7022B

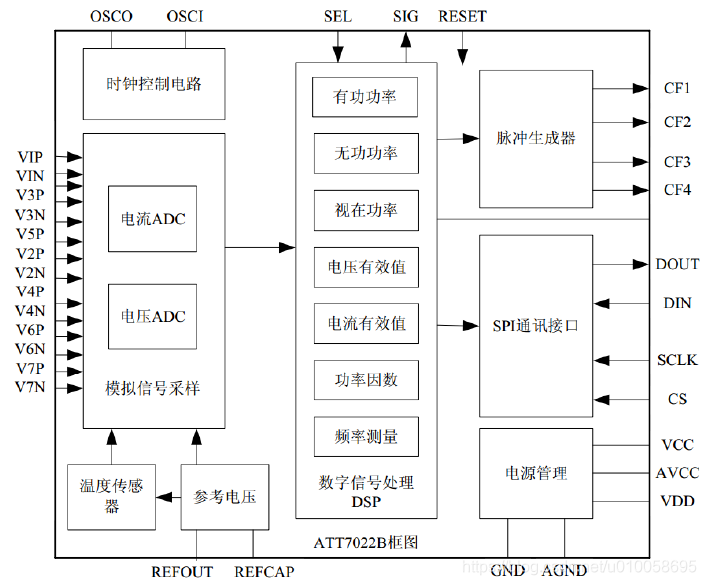

ATT7022B 是专用的智能电表计量芯片，ATT7022B 包含六路二阶 sigma-delta ADC、电能质量参数数字信号处理等电路。ATT7022B 可以测量系统的电压、电流、频率、有功功率、无功功率、有功能量、无功能量等参数。ATT7022B 通过 SPI 通信接口进行数据通信。同时计量芯片还提供电压监测回路保证芯片供电可靠性。

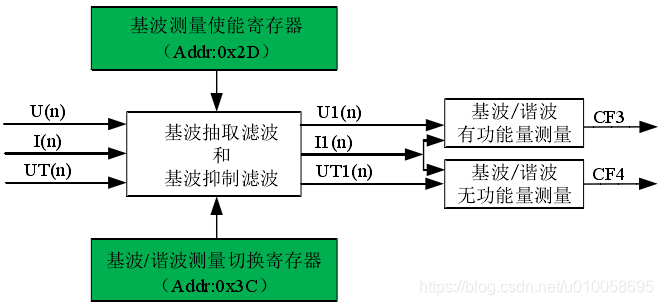

ATT7022B 能够将基波量与谐波量分离开的测量芯片，因此能够准确测出基波功率、基波电能量、谐波功率、谐波电能量，能够进行电能质量分析。芯片中含有基波抽取滤波器，能够对谐波分量衰减，使得输出仅保留基波；同时芯片还有基波抑制滤波器，能够对测量值中的基波量进行衰减，使得输出仅保留谐波。通过选择芯片工作于基波抽取滤波还是基波抑制滤波使 CF3、CF4 得到基波或谐波量。

芯片输出基波/谐波是由基波测量使能寄存器（En Line Freq，地址：0x2D ）和基波/ 谐波测量切换寄存器（En Harmonic ，地址：0x3C ）共同决定的，当En Line Freq=0x007812 且 En Harmonic ≠ 0x0055AA 时测量芯片工作于基波模式；当En Line Freq=0x007812 且 En Harmonic=0x0055AA 时测量芯片工作于谐波模式。

2、ADE7880

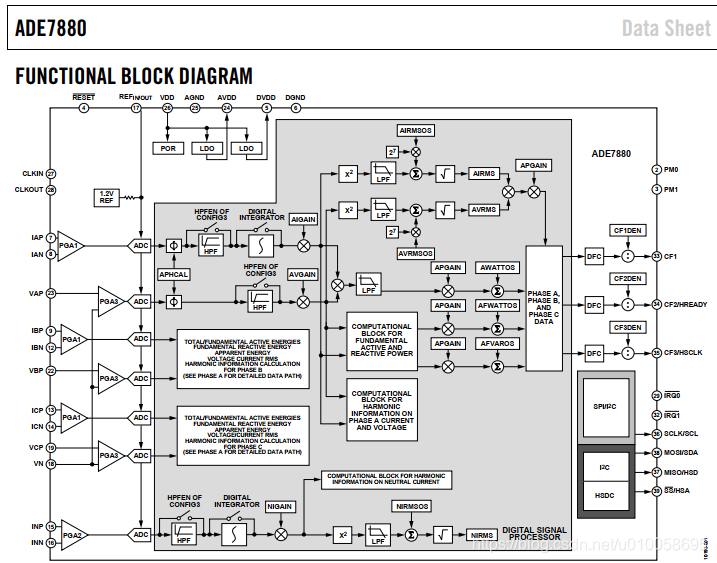

ADE7880为高精度3相电能计量IC，支持IEC 62053-21、IEC 62053-22、IEC 62053-23、EN 50470-1、EN 50470-3、ANSI C12.20和IEEE1459标准，支持IEC 61000-4-7 I类和II类精度规格。ARTM自动跟踪基频，并提供实时谐波测量更新。谐波分析包括电流/电压有效值、有功/无功/视在功率、功率因数，谐波失真，以及总谐波失真加噪声(THD+N)计算。　　

ADE7880 芯片的谐波计算具有明显的优势，是智能电表中的重要组成部分。其内部含有谐波引擎，可依次分析一个相位。最多可计算 50 多次的谐波。在特性相位中，其每次可计算最多三次的谐波信息，待谐波建立完成后，等待500ms 左右，可进行更新。

ADE7880 还具有波形采样输出功能，将各项输入信号 A/D 采样后的值存入寄存器中，通过中断信号将这些寄存器是否可读及是否有暂降、暂升、中断等瞬态事件告知主处理器，即可做到对瞬态事件的捕捉和记录。

3、IDT90E32/36

IDT公司的IDT90E32/36三相电能计量芯片，可实现三相四线系统中的三个电压通路(A,B和C相)和四个电流通路(A,B,C相和中线)测量。满足IEC62052-11，IEC62053-22 ， IEC62053-23, ANSI C12.1，ANSI C12.20。有功功率精度±0.1%,无功功率精度±0.2%,片内的基准电压温度系数6 ppm/ ℃，主要用于0.5S 级或1级三相四线(Y0)和三相三线(Y或Δ)电表数据采集终端,电源监视仪表等，该芯片具有谐波计量功能。拥有5000:1 (90E32)和6000:1 (90E36) 的业界最宽动态范围。封装为TQFP48。

4、其他 （待增加）
