RLC协议简单理解1-RLC报文格式

RLC协议简介

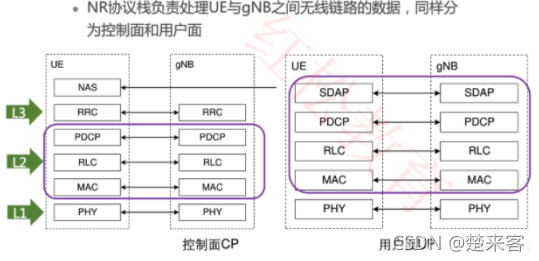

RLC(Radio Link Control)在无线协议架构中属于数据面协议中的一部分，数据传输从基站到终端的过程中，一共要经历UDP/SCTP-->SDAP/RRC-->PDCP-->RLC-->MAC-->PHY。通常PDCP/RLC/MAC统称为L2，所以RLC在整个无线协议中，可以认为其是数据面L2协议的一部分。

RLC层的主要功能

RLC层作为L2数据面协议的一部分主要解决的功能是如下几个：

1. 分段重组，上层PDCP过来的数据包大小与业务强相关，下层MAC处理的数据包，又与控制面和资源强相关，RLC在两者之间架设了一座桥梁。
2. RLC重传(AM模式)，RLC重传是为了保证可靠传输的同时，又需要保证传输的效率，所以必须引入重传功能。
3. 此外RLC实体的建立，数据包的预处理，重复包的检查等基本还是服务于上述两个基本的功能。

当然，对于UM/TM模式有很大的不同，比如没有重传，会丢包等。但RLC层其核心还是具有重传功能的AM模式。

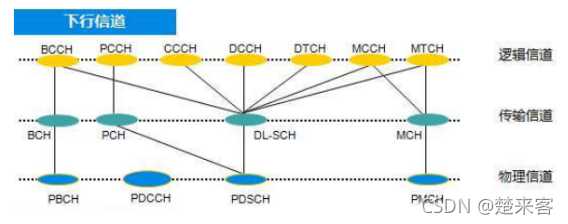

在RLC与MAC层交互的过程中，还有一个常见的概念，就是逻辑信道。MAC层的主要功能复用解复用就是逻辑信道到传输信道的映射。RLC层的数据，是以用户+信道的形式来组织,并给到MAC层，MAC层将其以TB的形式传输到物理层。

 ​​

AM数据报文格式

        下面通过AM数据报文的格式，来看一下RLC是如何实现AM模式功能的。AM RLC只传输UL/DL DCCH或UL/DL DTCH的数据包。

1. SN. RLC要确保每一个报文的送达，所以要对自己发出去的每一个报文都登记造册，所以编号(SN)是必须的。
2. D/C. AM报文包含两大类，一个是数据报文，一个是控制报文，控制报文是指RLC状态报告，这两种报文格式截然不同。D/C字段即用来标识此是何种报文的。

---

    3. SI。 当要给AM数据报文把一个业务包给分段了时，则RLC层还需要知道被分段的报文处于哪些报文中，是如何被分段的。SI字段主要其这样的作用，能标识是否包含了分段，以及是哪一个分段。为了配合SI完成分段报文的传输，同一个被分片的报文具有相同的SN。

   4. P.。P字段是为重传而准备的，主要作用是提醒接收放应答, 回复状态状告。

1. 5.SO: 用于指示RLC SDU segment在原始RLC SDU中的位置，以byte为单位。

AM 状态报告报文格式

      RLC在接收到一定数量的报文后，满足一定条件时，会回复状态报告。告诉对端哪些报文收到了，哪些报文没有收到。其原则是在报文的发送中尽可能传递更多的信息。与数据报文一个明显的区别是，状态报告没有了SN号，因为状态报告不需要重传。

以如下场景为例，绿色为已经接收到的报文，白色为没有接收到的报文。

1

2

3

4

5

6

7

8

9

10

1. D/C. 在前面已经描述，状态报告中为C。
2. CPT. 字段是为了标识不同种类的控制报文，当前为000。

     3. ACK_SN. 此序列号及之后的报文没有被接收到，也没有明确告知没有接收到。比如如下场景，可以填写10。

     4. E1. 表示后面是否跟随一个NACK_SN/E1/E2/E3字段。

    5. NACK_SN. 标示丢失没有收到的报文。当前场景可以填写5。

    6. E2标识是否跟随有SoStart和SoEnd。主要用于报文的不完整接收场景的处理。

    7. E3字段表示后面是否跟着关于一连串RLC SDU未被接收的消息。是否有range字段。

    8. NACK range字段表示从NACK_SN开始(包括NACK_SN)，有几个连续的RLC SDU丢失。比如当前场景7号报文开始连续2个报文丢失，可以采用NACK range标识。

      9. SOstart, Soend. 表示被RLC接收端发现丢失的SN=NACK_SN的SDU的某个部分。SOstart的值表示该丢失的SDU部分在原始SDU中的哪一个byte处开始.Soend表示哪个byte结束。此场景中不涉及。

        最终报文填写完的样子如下：

DC	CPT	ACK_SN	E1	NACK_SN	E1
C	0	10	1	5	1
E2	E3	NACK_SN	NACK_RANGE	E1
0	1	7	8	0

RLC窗口的维护

RLC定时器和状态报告的触发
