1. 3D技术是什么
2. SGI（硅谷图形公司）与OpenGL
3. Khronos Group（科纳斯组织）
4. WebGL
5. three.js
6. react-three-fiber
7. pmndrs
8. 结语

1. 3D技术是什么

3D，是three dimensional的缩写，其实就是三维，三个维度。我们的真实世界是三维的（忽略时间），那我们在计算机里，也想能创造类似现实的三维空间，这就促成了计算机三维技术的出现。

2. SGI（硅谷图形公司）与OpenGL

上世纪九十年代初，SGI（硅谷图形公司）崭露头角，专攻3D图形领域，下图是他们当年的logo，代表着当时其先进而卓越的3D技术。
在这里插入图片描述
而这个领域在当年就像现在的虚拟现实技术一样，各个大厂都争先空后的研发，Sun、惠普、IBM都在搞自己的技术和标准，以寻求成为行业领导者。

越来越多的竞争，让SGI市场份额锐减，公司做了一个大胆的决定，将自己公司的3D技术标准IRIS GL转变为开放标准，OpenGL从此诞生。

从企业标准到开放标准的转变，并不是那么容易，一些API的功能，需要交由硬件制造商或操作系统开发商来做，这就导致了IRIS GL和OpenGL并不兼容，为了维护客户，SGI必须两套标准一起维护。

问题并没有改变SGI开放标准的决心，1992年，SGI领导创建架构评审委员会（OpenGL ARB），制订和规范OpenGL标准。1995年，微软发布Direct3D,成为新的行业搅局者，1997年，SGI与微软携手合作，旨在统一OpenGL和Direct3D标准，一年后，3C巨头惠普也加入进来，但最后无疾而终。

时间最终磨平了一切，OpenGL标准在多轮竞争整最后存活了下来，但SGI公司，却逐渐没落了，2006年3月，SGI公司宣布破产，同年7月，OpenGL架构评审委员会决定讲OpenGL API标准的控制权交给Khronos Group（科纳斯组织），从此，3D标准领域的巨头组织扬帆起航。
在这里插入图片描述

OpenGL官网地址：https://www.opengl.org/

3. Khronos Group（科纳斯组织）

官网地址：https://www.khronos.org/

国内介绍Khronos这个组织的资料不多，这是一个由行业内巨头公司共同组建的免版税开放标准维护组织，旨在指定和规范3D图形化、虚拟现实、并行计算、机器学习等领域的开放标准。组织成员都是行业巨头，见下图。
在这里插入图片描述

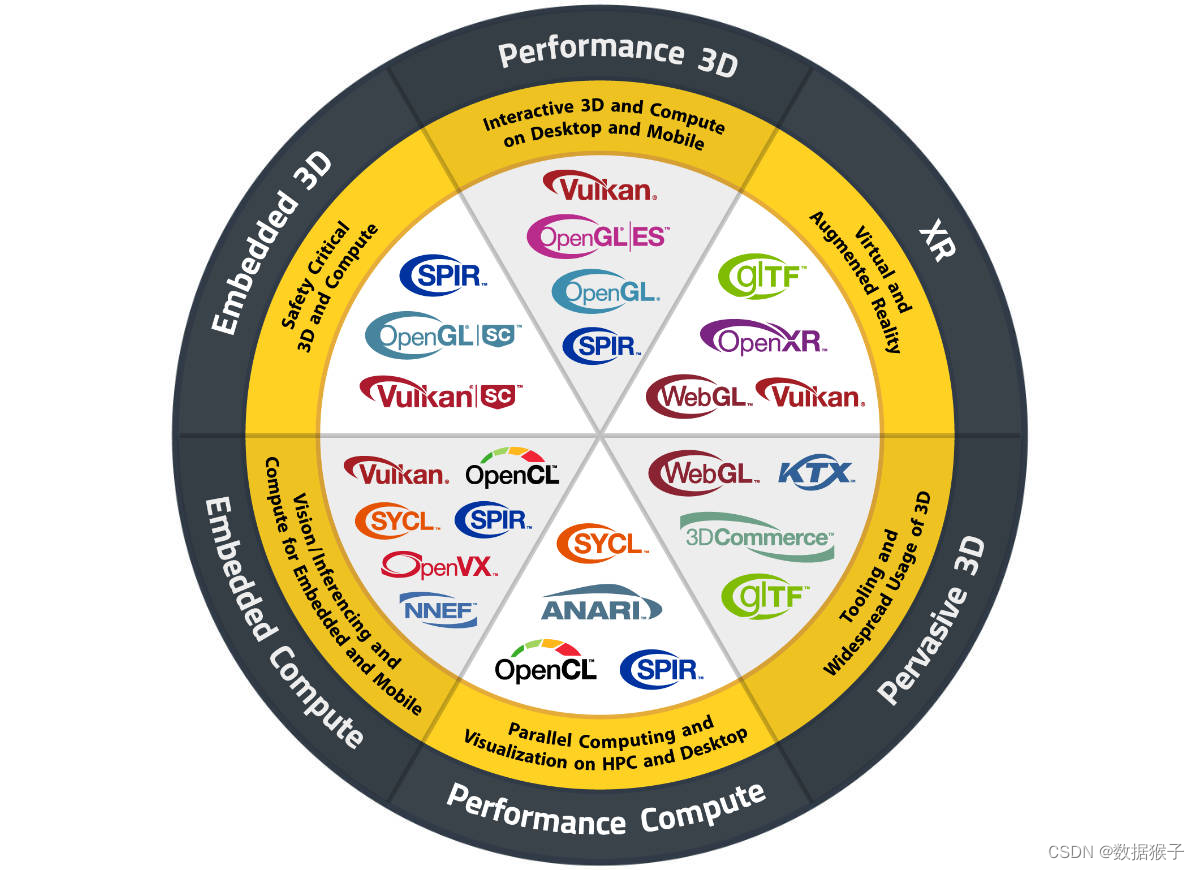

经过多年的发展，组织的开放标准已经不再只是OpenGL，分类见下图。

其实，只要你玩过3D游戏，看过3D动画，都绕不开这些标准。

4. WebGL

在这里插入图片描述

WebGL官网地址：https://www.khronos.org/webgl/

当3D模型技术盛行于客户端开发时，新的尝试开始了，有没有可能在浏览器中使用OpenGL技术，使我们最常用的浏览器支持三维模型的展示，甚至3D游戏的运行。

该标准的API基于OpenGL ES，在前端领域，通过HTML5的Canvas元素承载，暴露符合ECMAScript标准（JavaScript语言的标准）的API。结果就是，我们可以在浏览器里，用js程序载入或创建3D空间，这个场景会创建到一个Canvas元素上运行，大大增加了浏览器程序的能力。

WebGL API接口参考：https://developer.mozilla.org/zh-CN/docs/Web/API/WebGL_API

终于到了浏览器，有MDN的文档可以查了，年轻的前端工程师默默撸起了袖子，准备大干一场。但可能马上就会让你失望，『傻孩子们，快跑啊』，这并不是前端领域！

WebGL只是提供了OpenGL的浏览器接口，但核心技术的实现还是依托于OpenGL。看一段MDN上简单的WebGL程序：

MDN上WebGL的Demo源码：https://github.com/mdn/webgl-examples

const canvas = document.querySelector("#glcanvas")
// 初始化WebGL上下文
const gl = canvas.getContext("webgl")
// 创建着色器的方法
function createShader (gl, sourceCode, type) {
  var shader = gl.createShader( type );
  gl.shaderSource( shader, sourceCode );
  gl.compileShader( shader );

  if ( !gl.getShaderParameter(shader, gl.COMPILE_STATUS) ) {
    var info = gl.getShaderInfoLog( shader );
    throw "Could not compile WebGL program. \n\n" + info;
  }
  return shader;
}

var vertexShaderSource =
  "attribute vec4 position;\n"+
  "void main() {\n"+
  "  gl_Position = position;\n"+
  "}\n";

//从上面例子使用 createShader 函数。
var vertexShader = createShader(gl, vertexShaderSource, gl.VERTEX_SHADER)

var fragmentShaderSource =
  "void main() {\n"+
  "  gl_FragColor = vec4(1.0, 1.0, 1.0, 1.0);\n"+
  "}\n";

//从上面例子使用 createShader 函数。
var fragmentShader = createShader(gl, fragmentShaderSource, gl.FRAGMENT_SHADER)

前面几行还好理解，获取canvas元素，拿到gl上下文。后面的功能是创建着色器，这是WebGL的核心功能，图像都是用着色器渲染出来的。注意看vertexShaderSource和fragmentShaderSource两个变量，这分别是定点着色器和片段着色器的实际代码，可以看到是一段程序，但是以字符串的形式定义，这明显不是js的语法，这其实是GLSL（OpenGL ES 着色语言），已经不是前端领域了。

GLSL官方文档：https://www.khronos.org/opengl/wiki/OpenGL_Shading_Language

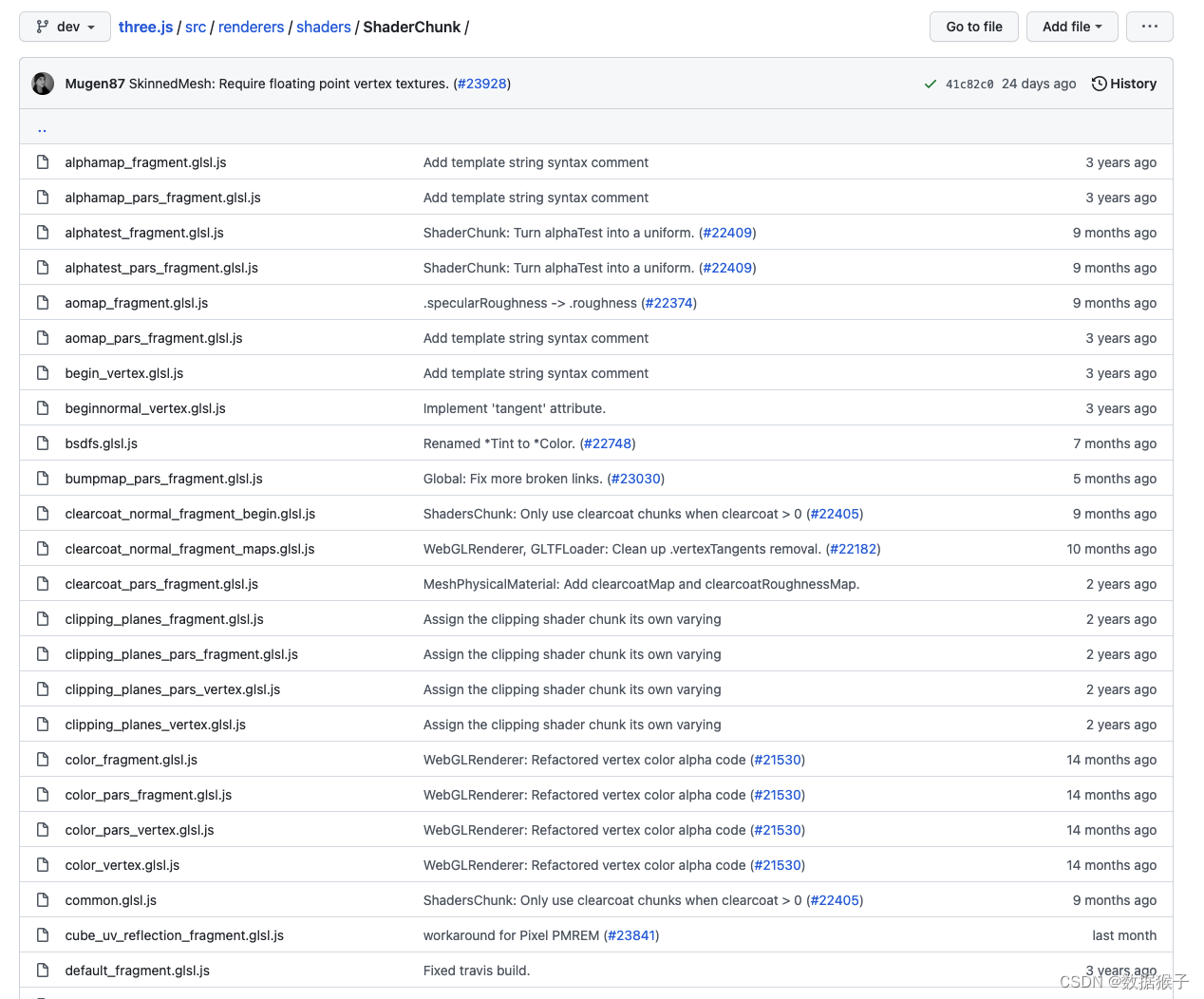

为了证明这一点，我翻阅了three.js的源码，可以看到在three.js里也定义了很多着色器，都是GLSL语法。

three.js源码中的着色器部分： https://github.com/mrdoob/three.js/tree/dev/src/renderers/shaders/ShaderChunk

在这里插入图片描述
所以，想要直接用WebGL开发3D应用是很难的，不是主流前端工程师做的任务，大部分项目还是基于three.js这种库去做的，除非你是在做跟three.js同级别的库，那就要去好好学学GLSL、OpenGL和计算机图形学的相关东西了。

5. three.js

Github地址：https://github.com/mrdoob/three.js

three.js目前在github的star数有81k，已经超过了angular，比它star多的前端包没几个了，大多是框架级别的库。作者是Mr.doob，一个比较传奇的人物，设计师下场写代码。

在这里插入图片描述

ubuntu关于Mr.doob的专访（2011年）：https://ubuntu.com/blog/interview-with-mr-doob

three.js的功劳在于，它把WebGL通过JS进行了系统性的封装，提供了很多类与方法，可以直接使用，常用的类有Scene（场景）、Camera（相机）、Mesh（网格体）、Light（灯光）等等。前端工程师不需要陷入WebGL本身的细节当中，而专注于3D应用的功能实现，这大大提高了工作效率、降低了工作难度。

看一个最简单的例子

// 场景
const scene = new THREE.Scene();
// 相机
const camera = new THREE.PerspectiveCamera( 75, window.innerWidth / window.innerHeight, 0.1, 1000 );
// 渲染器
const renderer = new THREE.WebGLRenderer();
renderer.setSize( window.innerWidth, window.innerHeight );
document.body.appendChild( renderer.domElement );
// 几何体
const geometry = new THREE.BoxGeometry();
// 材质
const material = new THREE.MeshBasicMaterial( { color: 0x00ff00 } );
// 网格体
const cube = new THREE.Mesh( geometry, material );
// 加入到模型
scene.add( cube );
// 相机定位
camera.position.z = 5;

这段代码就包括了创建3D空间的大部分要素，这里我们不再需要关系WebGL的底层细节，只要理解场景、相机、渲染器、几何体、材质等等的这些概念，就可以完成代码的编写。使3D技术真正进入了『浏览器时代』！

three.js更具体细节，之后写文章具体讨论。

6. react-three-fiber

Github地址：https://github.com/pmndrs/react-three-fiber

如果当你能熟练使用three.js之后，就会面临一个新问题，如何让three.js与前端开发框架结合，当然这并不是必须的，你用任何前端框架，都可以使用three.js直接进行开发。

问题的关键依然是开发效率和可维护性的问题，three.js虽然封装了WebGL的细节，但暴露的API依然是比较基础的，真正做一个比较大型的3D应用，这也是远远不够的，还需要很多生态库去配合，才可以完成日常的大部分需求。

React，毋庸置疑，是目前最先进的前端框架之一，优势在于开发交互和逻辑都较为复杂的前端应用，3D应用本身就具有这种属性，比较适合应用React来开发，但three.js和React之前并没有任何联系，这就给开发带来了割裂行，你会发现在开发过程中无法用到React Hook这些非常好用的功能。

react-three-fiber的出现，就很好的解决了这个问题。如果将一个已经可以熟练使用three.js和React的前端开发者比作武林高手『金毛狮王谢逊』，那react-three-fiber就是谢逊手里的『屠龙宝刀』，它是前端3D开发领域的一把利器，有了它，你就可以在前端3D领域『大杀四方』了。

官网的酷炫Demo：https://docs.pmnd.rs/react-three-fiber/getting-started/examples

react-three-fiber的主要能力，是充分的利用了React框架的能力，将three.js的功能封装成符合JSX语法的React组件或一些React Hook，很大限度的又放大了three.js的能力。

看一下官网的例子，可以看到，代码又『升维了』，甚至看不到three.js的原生方法了，这里充分利用了hook和jsx，React会自动监听各个属性的变化，不需要我们在手动调用three.js的方法执行。

import { createRoot } from 'react-dom/client'
import React, { useRef, useState } from 'react'
import { Canvas, useFrame } from '@react-three/fiber'

function Box(props) {
  // This reference will give us direct access to the mesh
  const mesh = useRef()
  // Set up state for the hovered and active state
  const [hovered, setHover] = useState(false)
  const [active, setActive] = useState(false)
  // Subscribe this component to the render-loop, rotate the mesh every frame
  useFrame((state, delta) => (mesh.current.rotation.x += 0.01))
  // Return view, these are regular three.js elements expressed in JSX
  return (
    <mesh
      {...props}
      ref={mesh}
      scale={active ? 1.5 : 1}
      onClick={(event) => setActive(!active)}
      onPointerOver={(event) => setHover(true)}
      onPointerOut={(event) => setHover(false)}>
      <boxGeometry args={[1, 1, 1]} />
      <meshStandardMaterial color={hovered ? 'hotpink' : 'orange'} />
    </mesh>
  )
}

createRoot(document.getElementById('root')).render(
  <Canvas>
    <ambientLight />
    <pointLight position={[10, 10, 10]} />
    <Box position={[-1.2, 0, 0]} />
    <Box position={[1.2, 0, 0]} />
  </Canvas>,
)

7. pmndrs

Github主页：https://opencollective.com/pmndrs

最后，我们介绍下pmndrs这个开源组织，他是react-three-fiber项目的所有者，但它并非只有react-three-fiber，在React和three.js领域，这个组织做了大量工作，基于react-three-fiber，已经做成了一个生态，用于开发炫酷的3D应用。

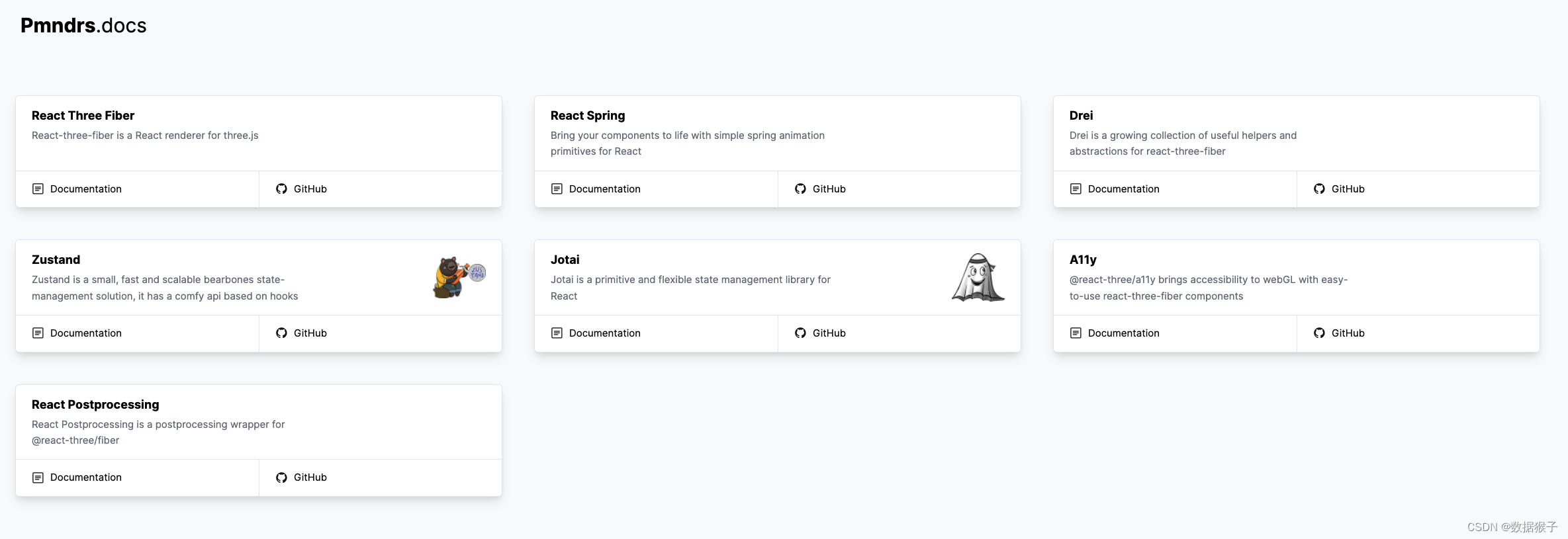

开发文档首页：https://docs.pmnd.rs/

在这里插入图片描述
除了主库@react-three/fiber以外，下边介绍几个常用的库，一些库我也正在学习中，这里是个挺大的世界，这些库的用法需要花时间需学习和探索。

@react-three/drei

这是@react-three/fiber的辅助类库，里边封装了three.js核心以外的大量工具，包括控制器、加载器、一些帮助方法等等。

react-spring

这是一个react的弹簧动画库，可以用它来控制变量生成各种各样的动画。

@react-three/cannon

物理碰撞检测引擎，让你可以实现类似游戏一样的墙体或者障碍物效果。

8. 结语

到这里，我们基本厘清了前端3D技术的发展脉络，这一块技术其实涉及的知识比较复杂，往底层探究，可能要接触到计算机图形学、GPU性能等一系列基础问题，往顶层探索，可能要涉及3D建模的知识，甚至3DMAX这些软件的使用。很多知识体系其实已经超出了传统前端的范畴。不过，你不卷别人，就是被人卷，多了解点也没坏处。

本篇作为一个开篇，只是介绍了一些脉络，之后有时间的话，希望自己也能把这块好好整理下，做个记录，毕竟目前自己的工作涉及这块。

好了，这篇就写到这里了，该去写bug了，干巴爹！
