CAD图形导入3dmax方法及注意要点

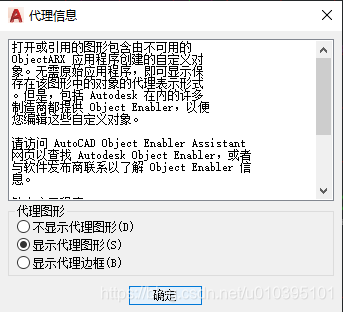

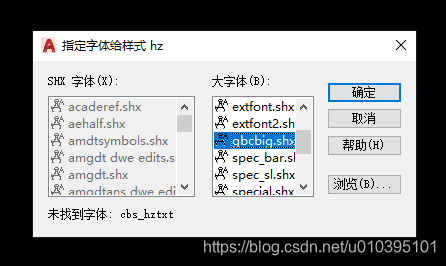

1.用CAD打开图纸，打开时字体选择GB开头的。代理信息选择显示代理图形。
在这里插入图片描述

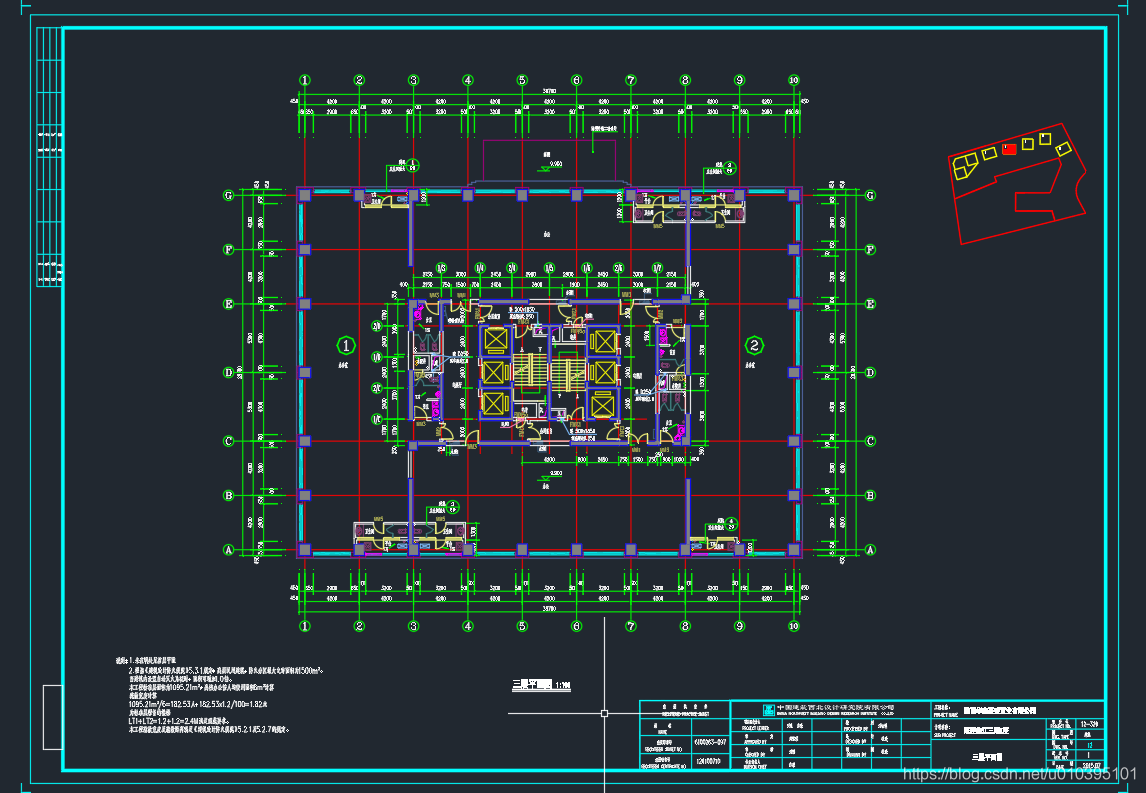

2.将视图放大到想要导出的平面图或立面图，隐藏或删除不需要的辅助线、标注线、填充图案等，最好只留墙体、柱子、等基本结构。（如果是天正格式图纸如 t3格式，可以安装天正CAD处理更加方便）

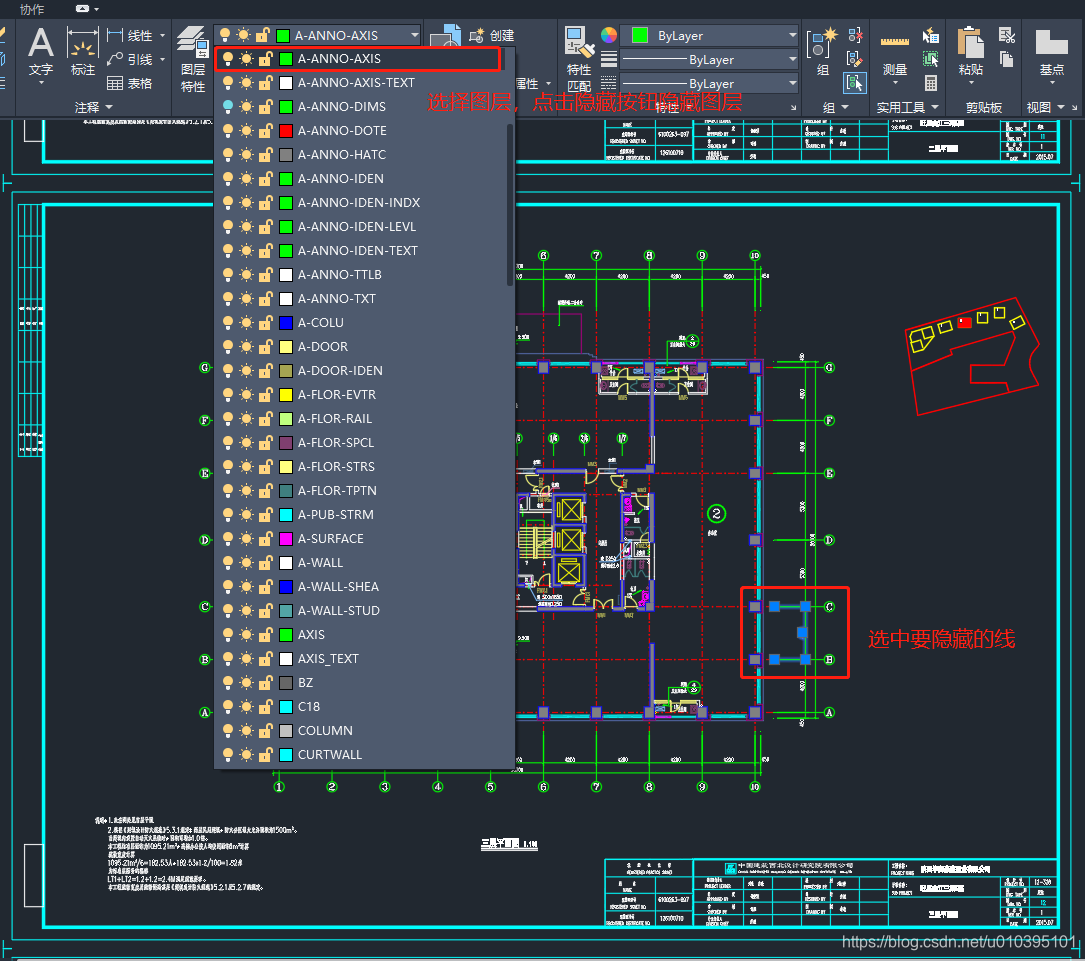

隐藏图层方法1：选中要隐藏的线，点击图层下拉按钮，选择最顶层图层点击灯泡隐藏按钮。
在这里插入图片描述
方法2：选择“关闭选定对象图层”按钮，在要关闭的对象上点击即可关闭。

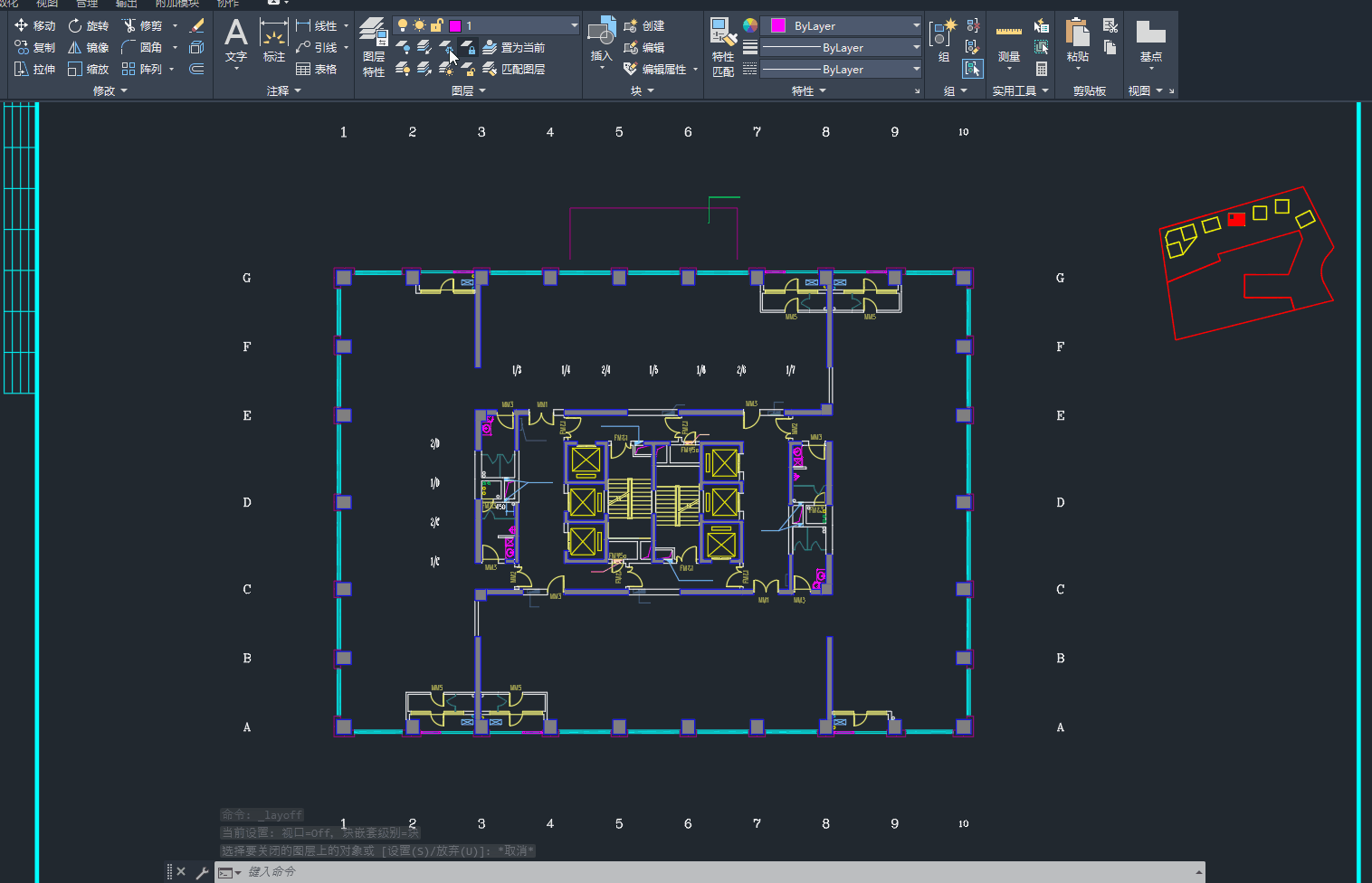

清理多余线条后：
