外设芯片之_TMUX4051

TMUX4051的特征

• 单电源范围:5v ~ 24v
• 双电源范围:最高±12v
• 低电容:3pf•
• 工作温度:- 55℃~ +125℃
• 双向信号路径•轨对轨操作
• 1.8 V逻辑兼容
• 先断后断开关
• ESD保护HBM: 2000 V
• TMUX405x引脚兼容:—工业标准4051、4052和4053

TMUX4051的功能描述

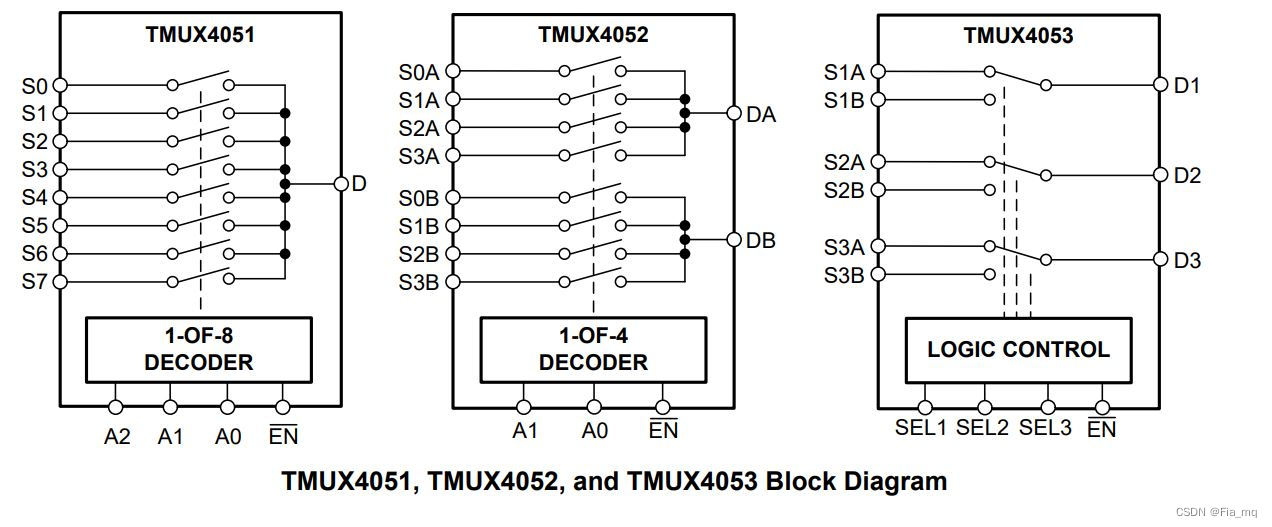

        TMUX405x器件是通用的CMOS (complementary metal-oxide semiconductor)复用器。TMUX4051是8:1,1通道的多路复用器，TMUX4052是4:1,2通道的多路复用器，TMUX4053是2:1,3通道的开关。该器件可使用单电源(5 V至24 V)，双电源(最高±12 V)或非对称电源(如VDD = 12 V, VSS = -5 V)。宽电源电压范围使TMUX405x器件可用于从电池测试仪到电器的广泛应用。
        TMUX405x器件支持源端(Sx)和漏端(Dx)引脚上的双向模拟信号，范围从VSS到VDD。所有逻辑输入具有1.8 V逻辑兼容阈值，在有效电源电压下工作时兼容TTL和CMOS逻辑。

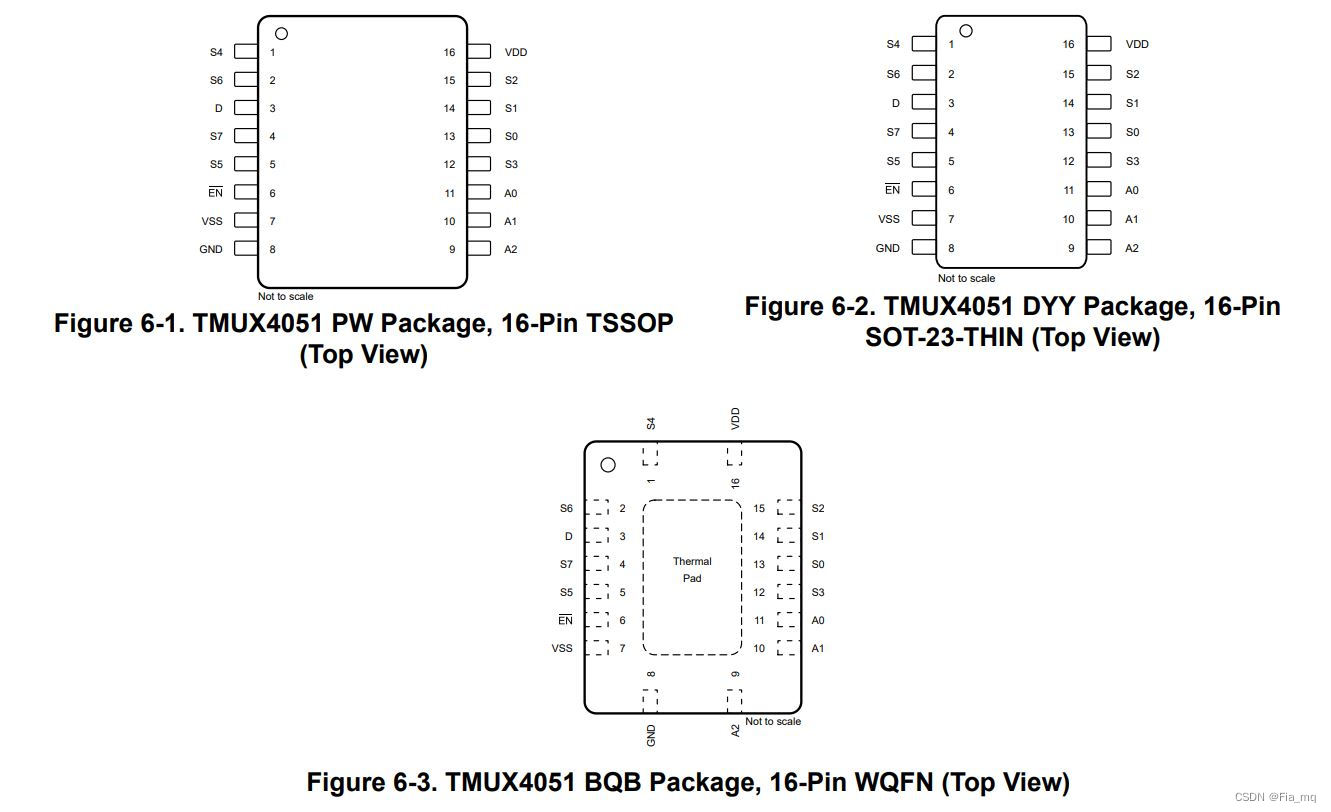

TMUX4051的引脚配置

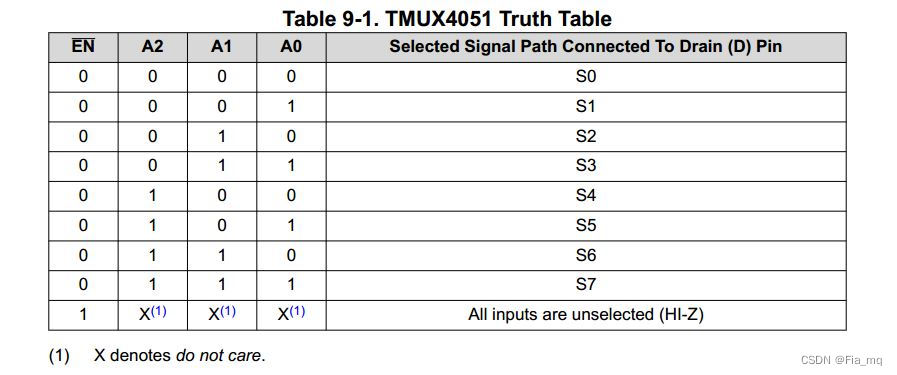

TMUX4051的真值表

        TMUX405x器件的使能引脚EN有一个弱的内部上拉电阻，使器件在上电时进入禁用状态。SELx /地址引脚(Ax)具有弱的内部下拉电阻，使开关进入定义的逻辑状态。

典型应用

        TMUX405x器件在宽工作电源(5v至24v)下提供良好的系统性能。这些器件包括1.8 V逻辑兼容的控制输入引脚，可在1.8 V I/O导轨的系统中运行。这些特性使TMUX405x系列的通用多路复用器和开关，可以降低系统的复杂性，板尺寸和整体系统成本。

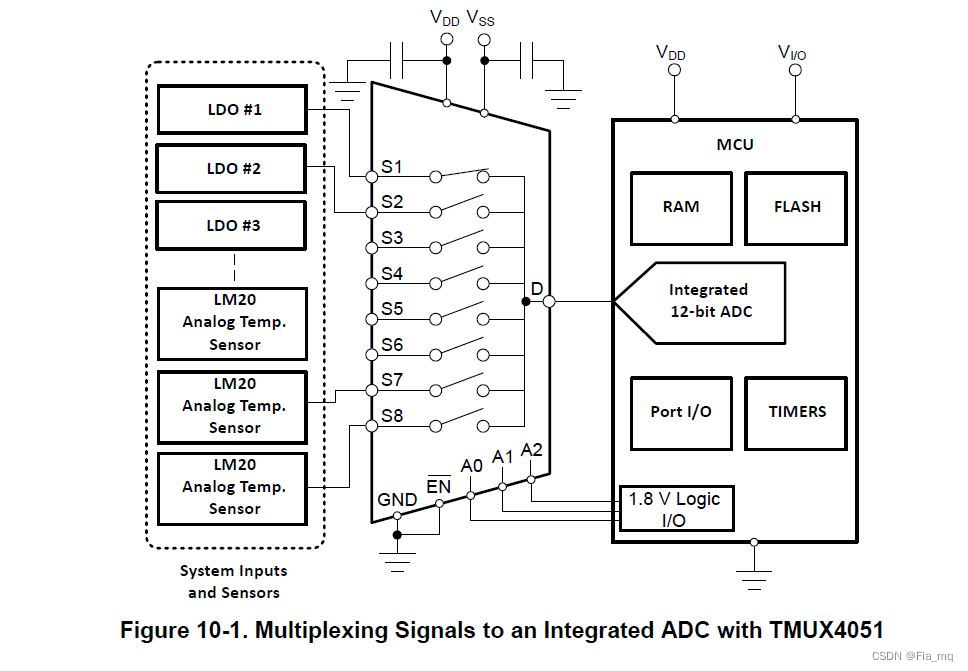

        利用TMUX405x特性的一个典型应用是将各种信号多路复用到集成到MCU中的ADC中。与外部ADC相比，在MCU中使用集成ADC可以最大限度地降低系统成本，同时降低系统性能的潜在权衡。多路复用器允许使用器件的单个ADC引脚监控多个输入或传感器，这在I/O有限的系统中至关重要。TMUX4052适用于使用差分信号或作为两个4:1多路复用器的类似设计示例。

设计举需要考虑的参数如表10-1所示。

        详细设计步骤TMUX4051、TMUX4052、TMUX4053除电源去耦电容外，不需要任何外部元件即可工作。MCU可以通过gpio控制使能和寻址引脚，在多路复用器的各种输入之间切换。如果系统中不需要该功能，则使能引脚应连接到地。所有被混合到MCU ADC的输入必须在推荐的工作条件下，包括信号范围和连续电流。本设计采用12V电源，信号范围为0V至12V。

        TMUX4051、TMUX4052和TMUX4053的供电范围为5V~ 24V。
        电源旁路提高噪声裕度，防止开关噪声从电源引脚传播到其他元件。良好的电源去耦对实现最佳性能很重要。为了提高电源噪声抗扰性，在VDD到地和VSS到地之间使用0.1 μF到10 μF的电源去耦电容。使用低阻抗连接，将旁路电容器尽可能靠近设备的电源引脚。TI建议使用多层陶瓷芯片电容器(MLCCs)，该电容器提供低等效串联电阻(ESR)和电感(ESL)特性，用于电源去耦。对于非常敏感的系统或在恶劣噪声环境中的系统，避免使用过孔将电容器连接到器件引脚可能会提供更好的抗噪声能力。并联使用多个过孔降低了总电感，有利于与接地面的连接。
