TIFF数据格式实例分析

初步概念参考： https://www.cnblogs.com/gywei/p/3393816.html
素材下载：https://download.csdn.net/download/u010476739/11485520
官方格式文档说明： https://www.awaresystems.be/imaging/tiff/specification/TIFF6.pdf
分析时的辅助软件（AsTiffTagViewer）： https://www.awaresystems.be/imaging/tiff/astifftagviewer/installer0200.exe

一 准备图片

1.1 打开window画图：

win+r
mspaint

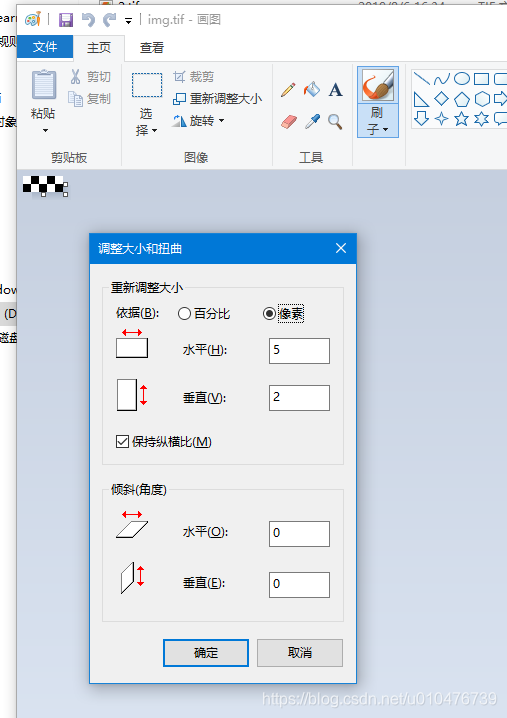

1.2 将图像尺寸调整为5*2像素

1.3 最终图片为：

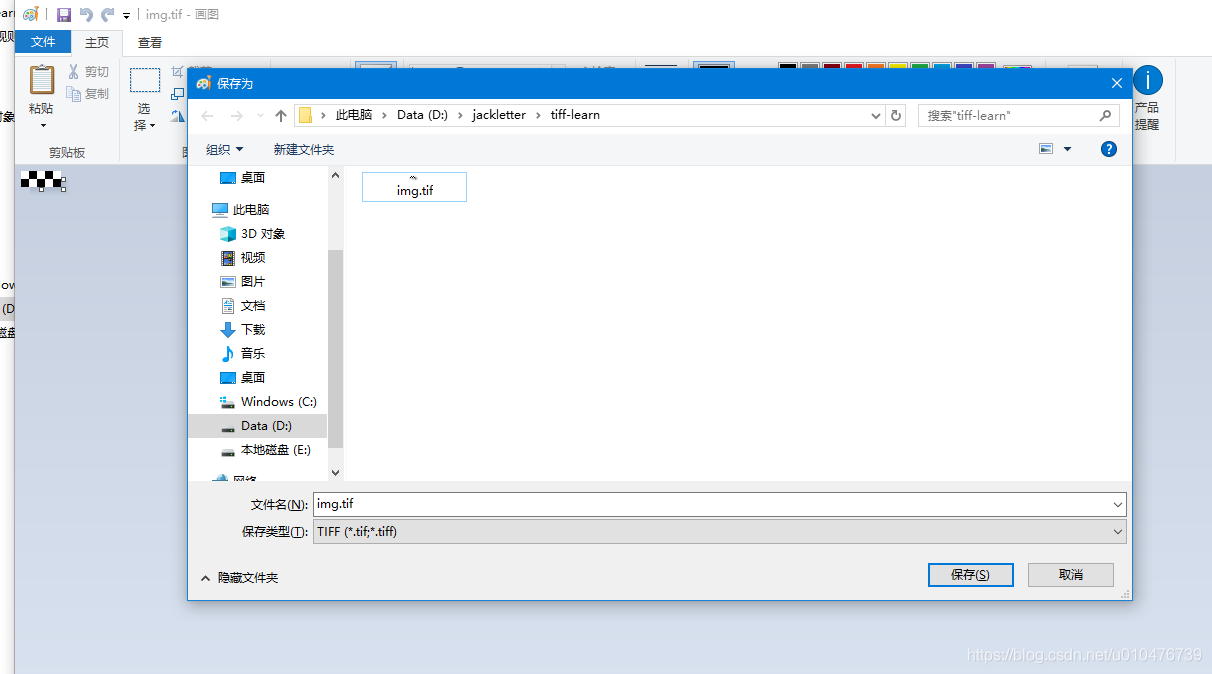

1.4 将图片另存为tif

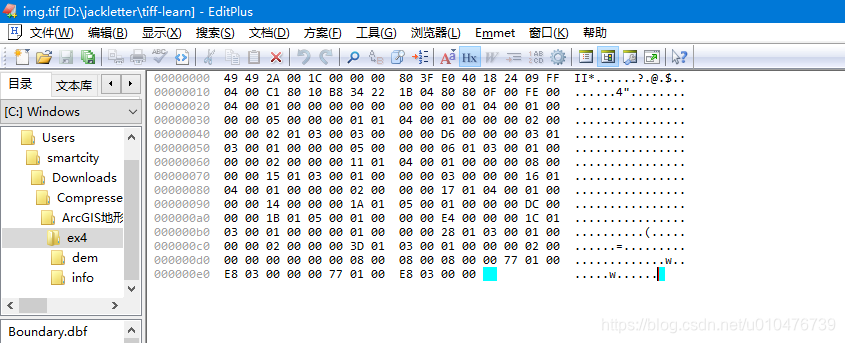

1.5 检查文件二进制数据

使用editplus打开，16进制模式查看：

二 开始分析

2.1 图像文件头Image File Header(IFH)

• 0-1字节：49 49 翻译到英文为：II，表示小字节在前。
• 2-3字节：2A 00 翻译成数字为：42，一般都是42（官网文档解释：An arbitrary but carefully chosen number (42) that further identifies the file as a
  TIFF file）
  4-7字节：1C 00 00 00表示的是第一个IFD的偏移量

2.2 图像文件目录Image File Directory(IFD)

从2.1的分析中已经得知了第一个IFD的偏移量是1C，那么直接跳到这个位置阅读（中间跳过的字节先不管，后面会分析到）。

• 1C-1D字节：0F 00 翻译到数字为：15，表示此IFD包含了15个DE，那么从1E-D1正好是15个DE（12*15=180个字节，D1-1E+1=180个字节[16进制算法]）。注意：这个IFD所占的空间为（1C-D5），别忘了IFD的最后还有四个字节。

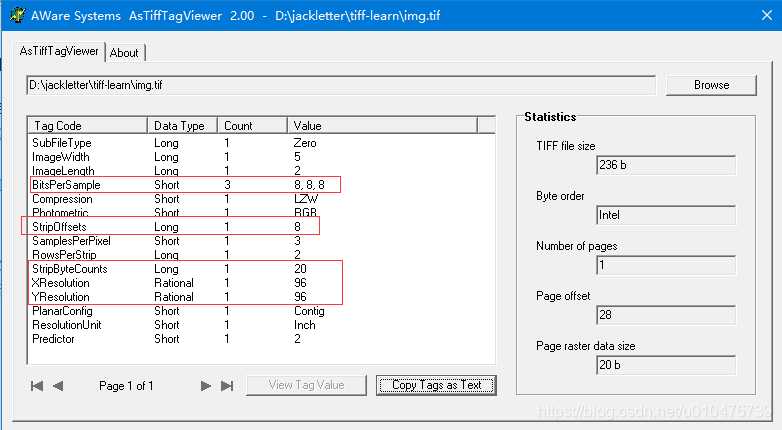

• 从上面的分析知道了15个DE所占的字节，这里直接将这些DE的解析结果贴出来：

  这里着重分析红线标红的四个DE
• StripOffsets和StripByteCounts，这两个DE表示的是图像数据的位置，也就是说图像数据是从第8个字节开始并且长度为20.
  找到这一块数据的位置，发现正好是IFH和第一个IFD中间的部分（也是上面说的“中间跳过的字节先不管，后面会分析到”）

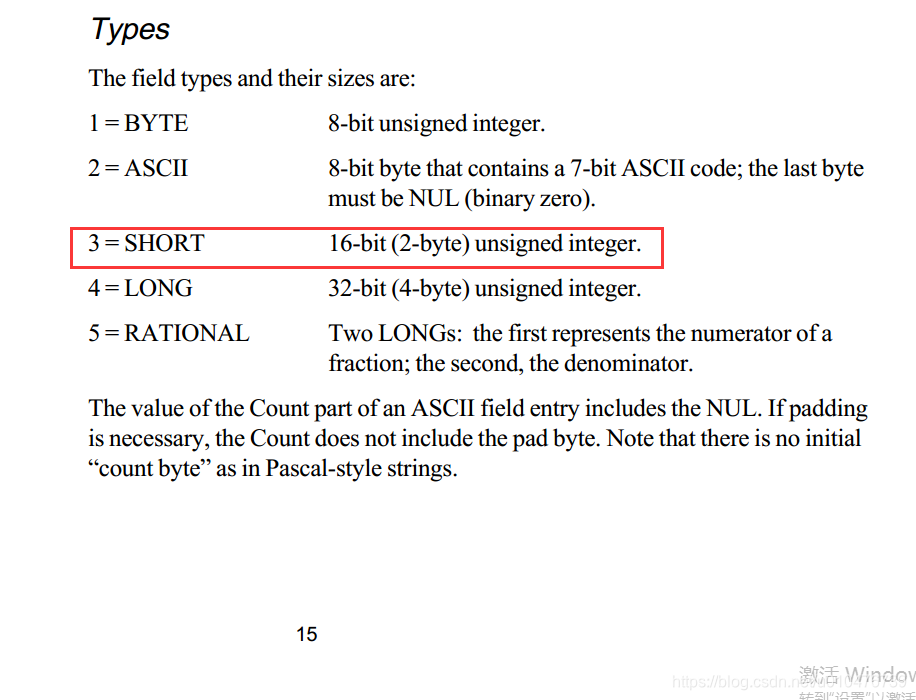

• BitsPerSample：官方文档给的解释是：“Number of bits per component”，再结合“Photometric”这个DE的值来看，不难发现它们要表达的意思是这个图像使用RGB颜色表示，每个元色用1个字节（8）个比特位来表示。表达的意思知道了，那么看看它是怎么存储的，找到这个DE的前两个字节（42-43）：02 01，它是DE的tag，表示的意思就是“itsPerSample”，接着看后面两个字节（44-45）：03 00 它表示的是数据类型，查看官方文档的数据类型的表格说明（下图）得知它占2个字节，接着看后面四个字节（46-49）：03 00 00 00 它表示的是数据的数量，翻译过来就是3个字节长度为2的数据，总共六个字节。那么这六个字节在哪呢？接着看后面的四个字节（4A-4D）：D6 00 00 00 由此可知这六个字节是D6-DB，把数据读出来正好是8，8 ，8
• XResolution与YResolution：这两个DE表示的是分辨率，分析的方法同上一个，之所以提出这两个是因为它们的数据所占的字节正好是最后的16个字节，你可以试试。

三 分析完毕，所有的字节都被覆盖到！
