pads查看pcb软件

PADS 9.5 Update1 3in1 中文三合一完美精简版
pcb格式的图中

ss加节点名 回车

看图过程中怕无意中修改，可以将pcb文件设置成只读模式

右键鼠标，选择网络，然后单击目标

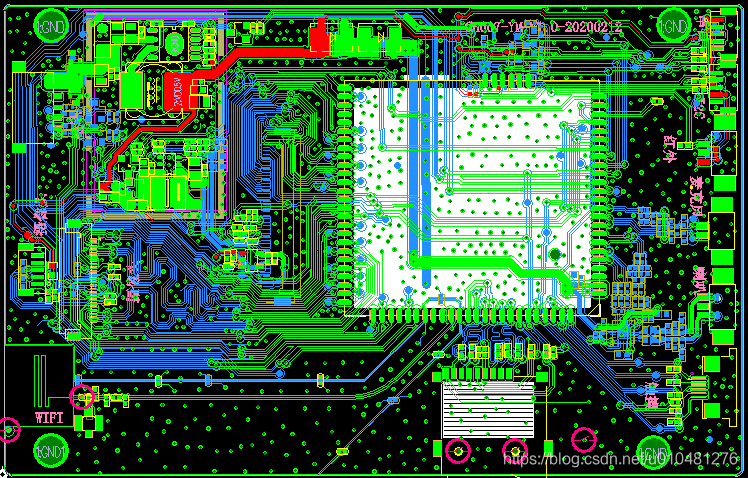

如下选 中全部vdd5V,红色部分
在这里插入图片描述

先有原理图后才有pcb, pads中.sch是原理图的格式

sch格式的图中

s+R1

就快速找到R1

以上快速找的方式只有快捷键

查看原理图时，
在设置显示颜色，可以调节字体颜色与背景色

在这里插入图片描述

D是二极管
L是电感
C是电容
R是电阻
Q是三极管
