用Allan Deviation的方式估计长时间频率偏差

已于 2025-04-16 22:20:40 修改
阅读量237 收藏
点赞数 1
分类专栏： 技术类 数学理论 文章标签： 芯片
于 2025-04-16 22:14:59 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/u010486560/article/details/147287880
版权

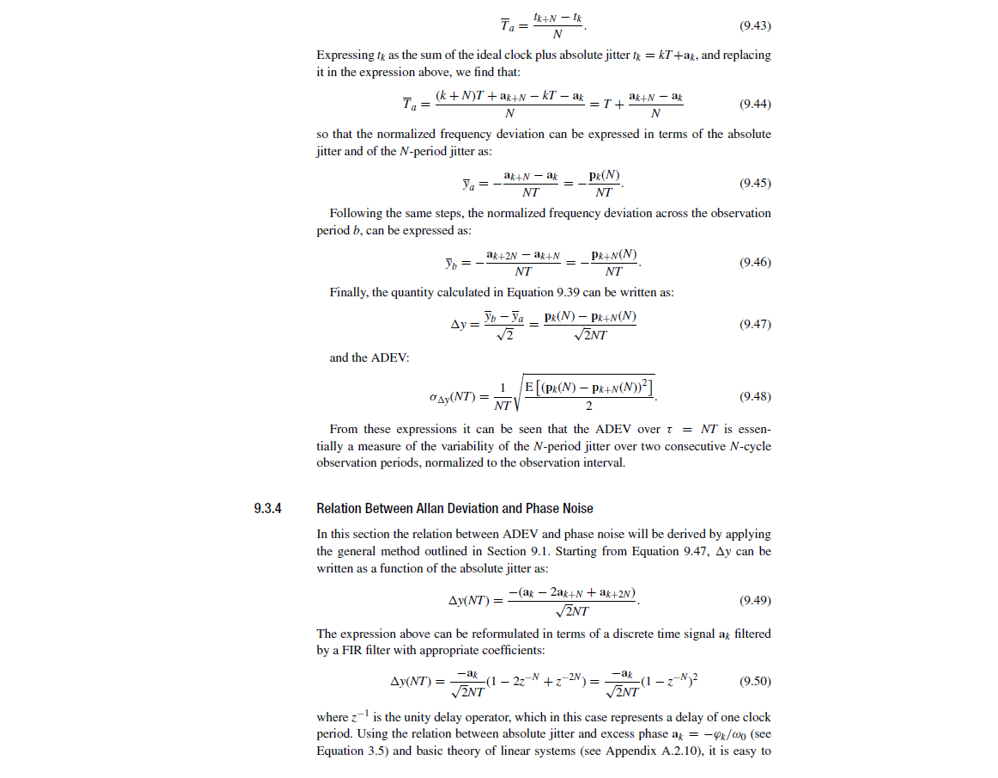

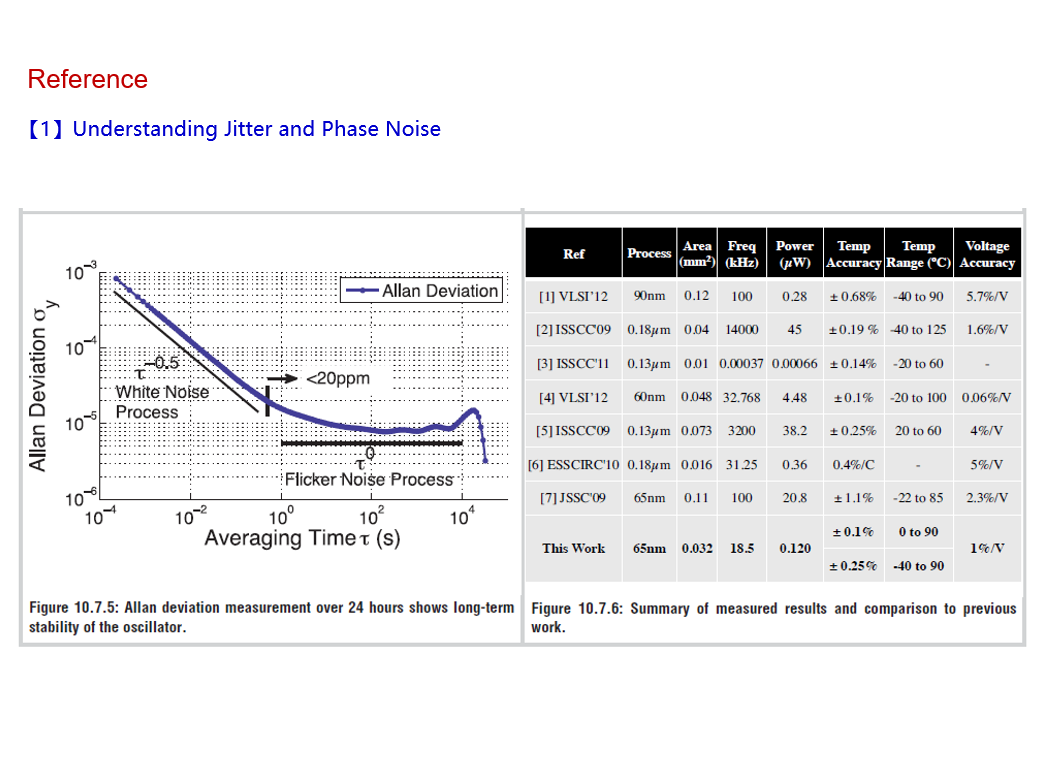

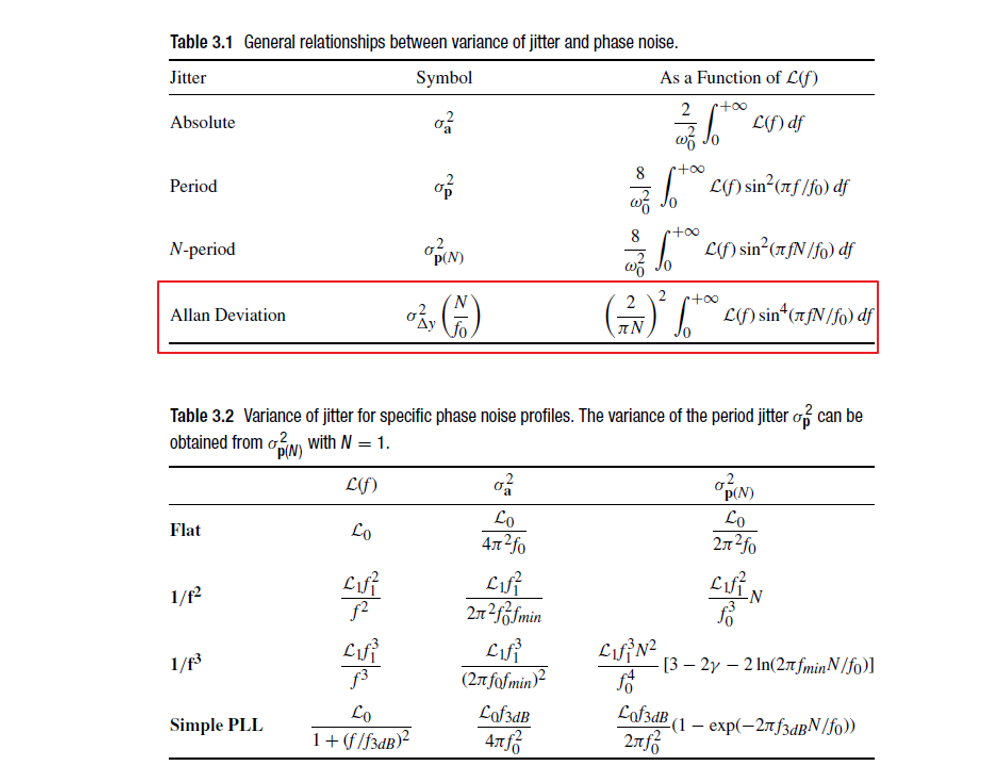

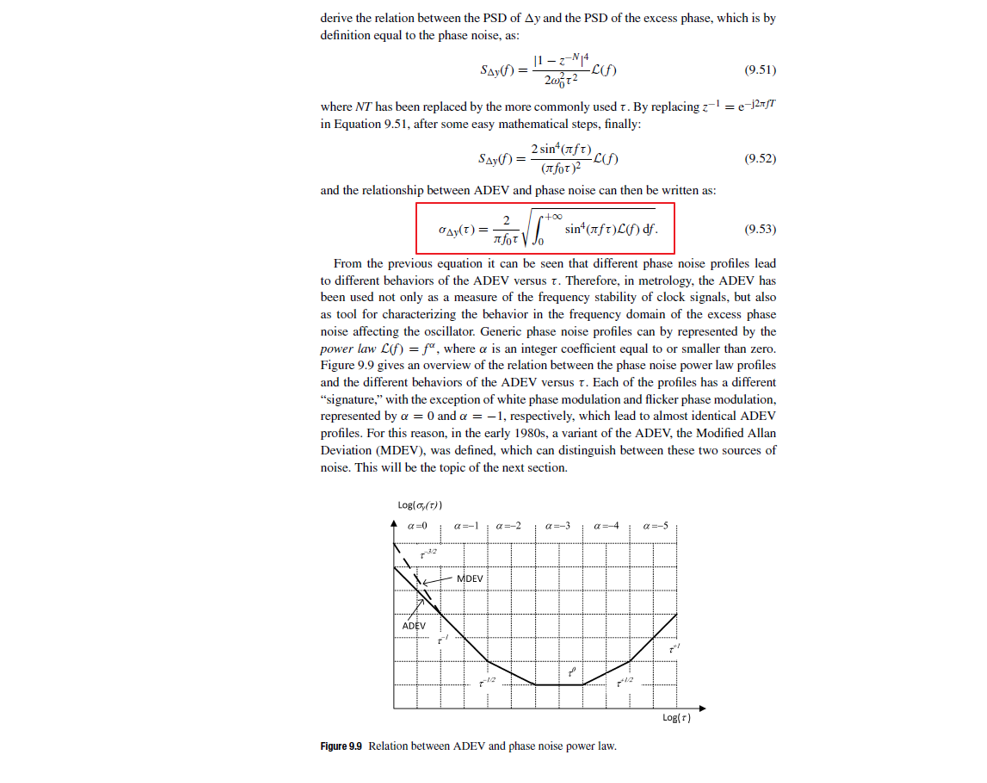

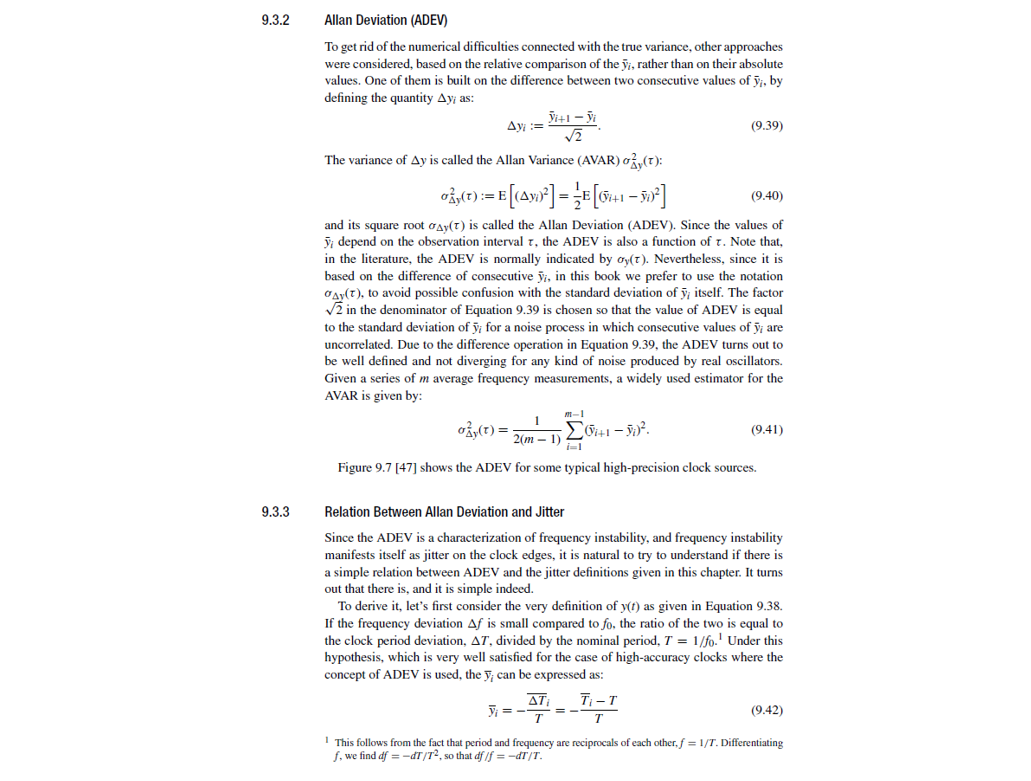

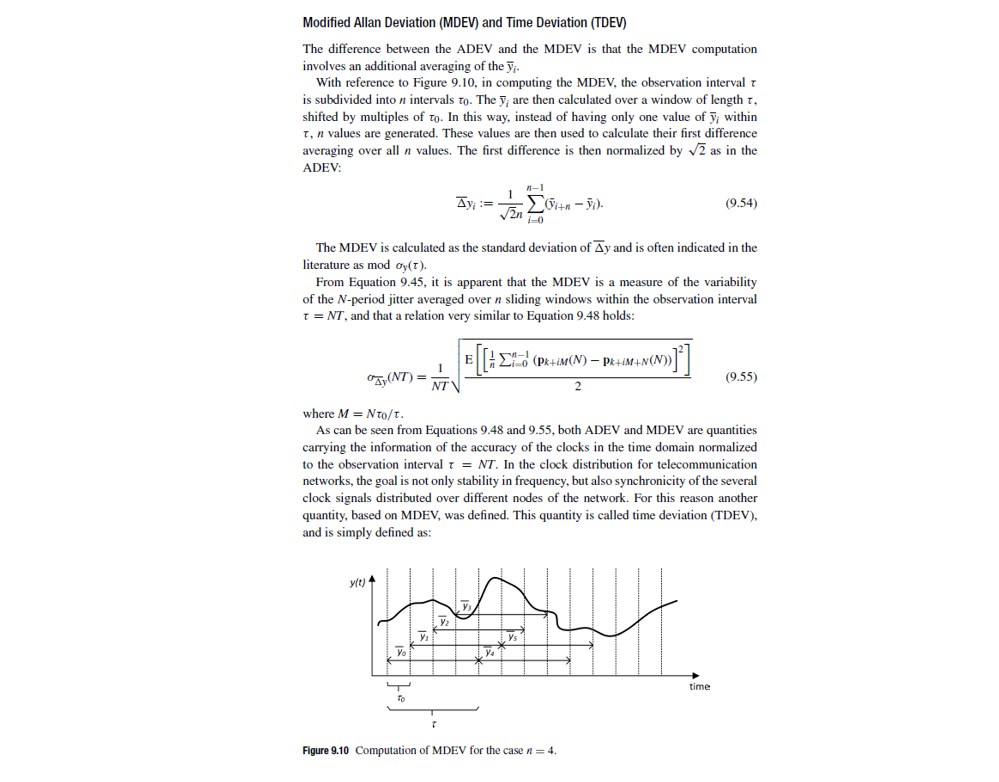

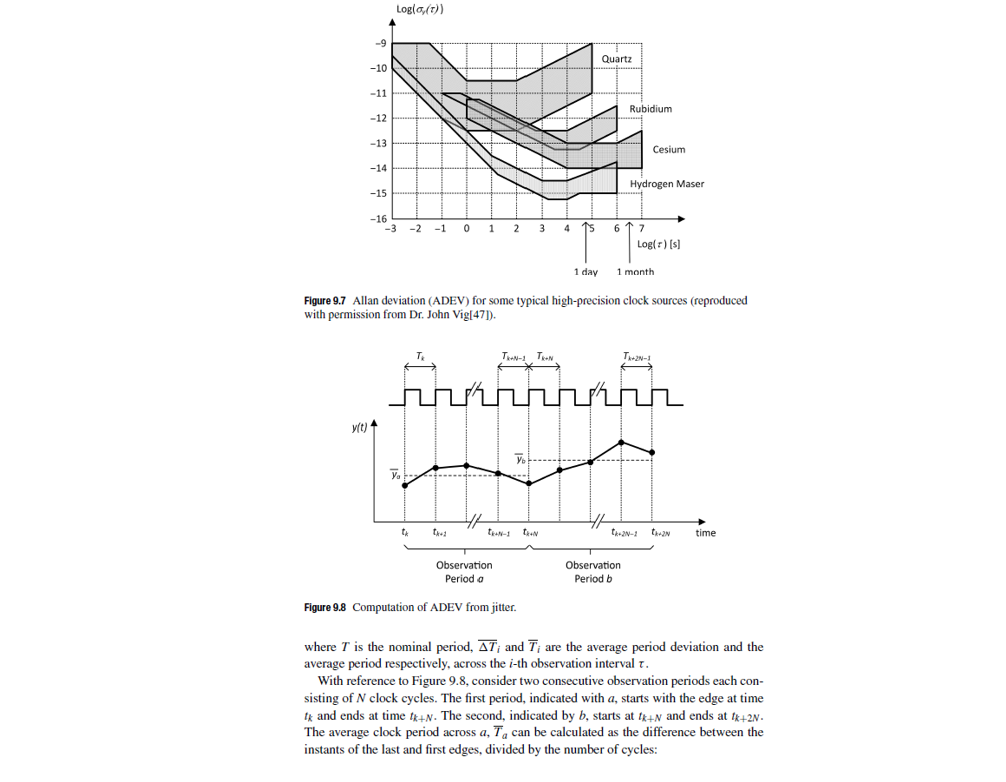

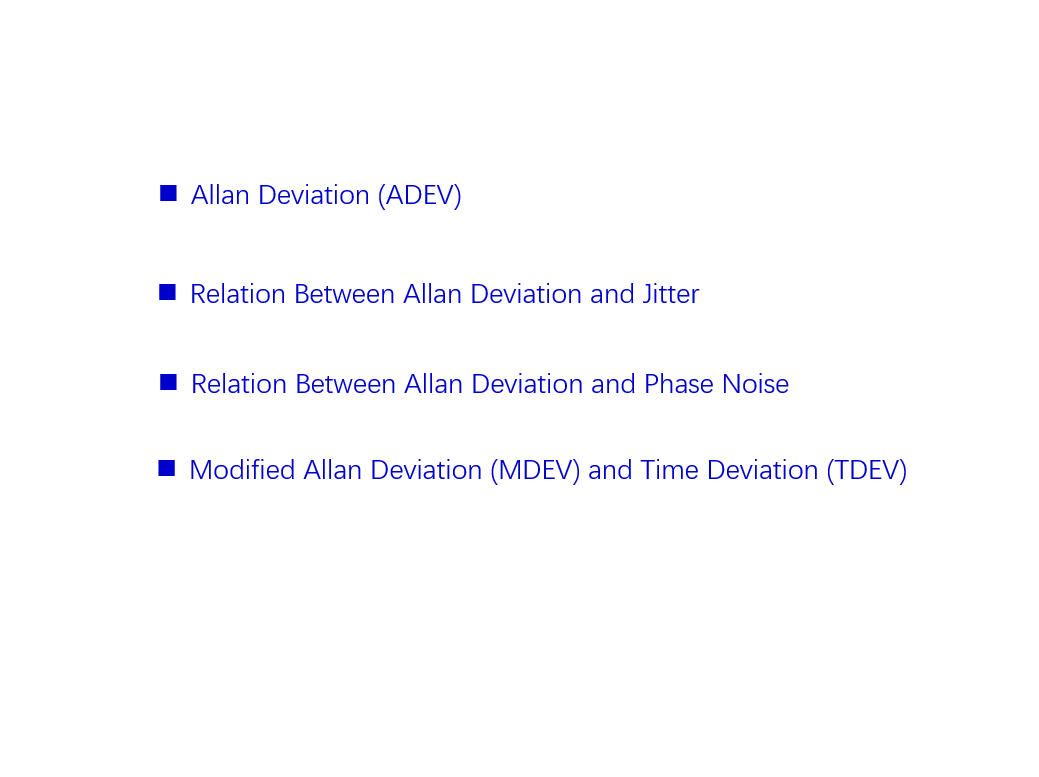

         在电路设计中，若需要评估OSC长时间的偏差(秒级别)，观测的时间越多，低频噪声1/f上载的越厉害,如何通过PhaseNoise去有效估计长时间的偏差呢?在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述在这里插入图片描述
