西门子TIA博途软件电机运行时间排序案例分享

导读 在实际的工作现场中,可能会使用PLC对电机或者其他设备进行运行时间统计,统计完后需要对设备运行时间进行排序,以便于设备的维保工作。

控制需求:

需要对10台电机的运行时间进行排序,排序可以由低到高或者由高到低的模式可选择。

排序方法:可使用冒泡排序法

冒泡排序法的原理:

1、比较相邻的元素。如果第一个比第二个大,就交换他们两个。

2、对每一对相邻元素做同样的工作,从开始第一对到结尾的最后一对。在这一点,最后的元素应该会是最大的数。

3、针对所有的元素重复以上的步骤,除了最后一个。

4、持续每次对越来越少的元素重复上面的步骤,直到没有任何一对数字需要比较。

例如有10个数据分别是:8,10,5,3,9,2,6,4,7,1

第一次下标(指针)指到第一个元素“8”,它与第二个数据比较,是顺序关系所以不需要比较

第二次下标(指针)后移到第二个元素“10”,它与第三个数据比较,10和5数据需要交换位置

第三次下标(指针)后移到第三个元素“10”,它与第三个数据比较,10和3数据需要交换位置

依次这样排序就可以得到第一个数据的位置,然后再重复比较得到10个数据的排序。

程序设计

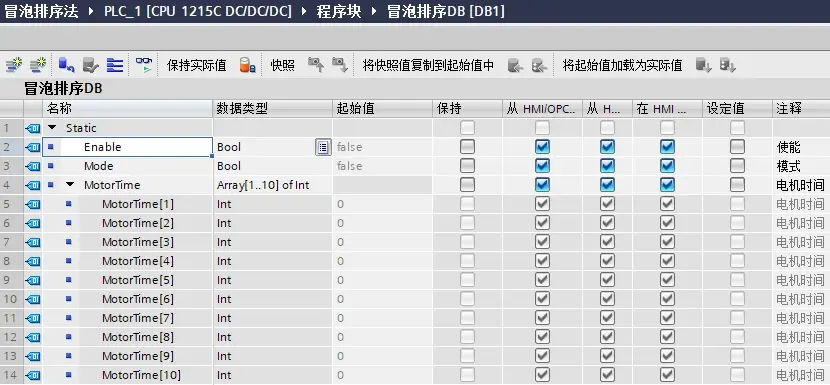

1、创建DB数据块,如图1

图1

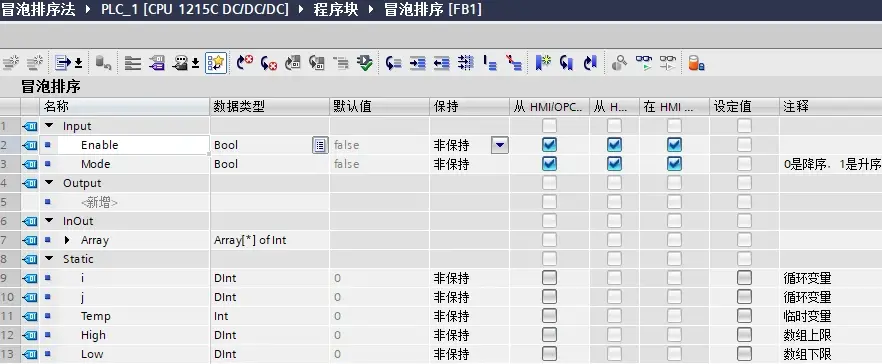

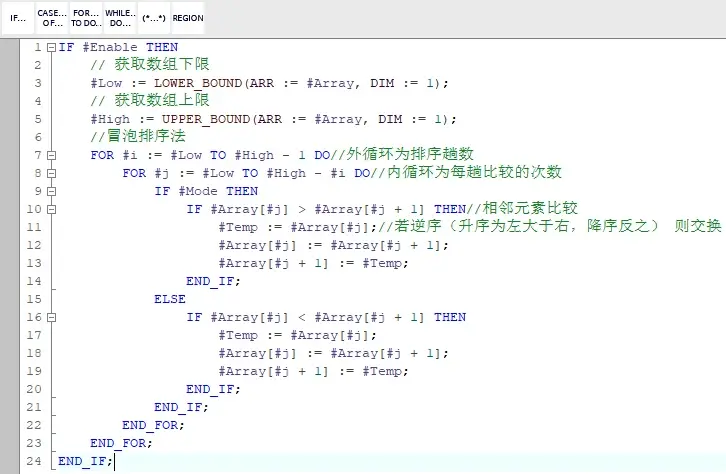

2、新建FB块并编写程序

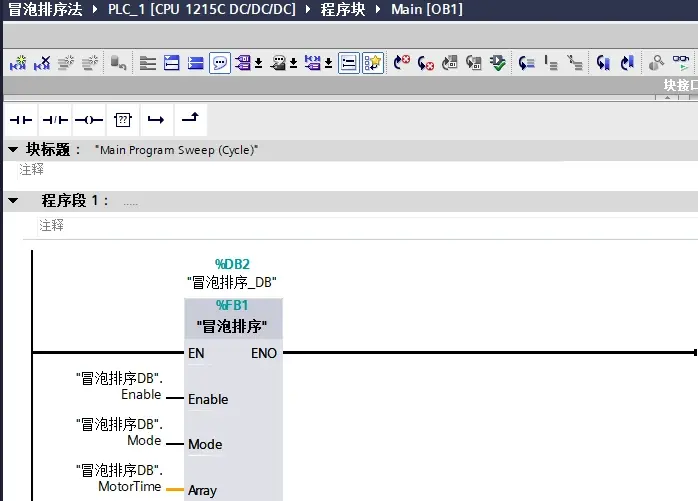

3、主程序OB1

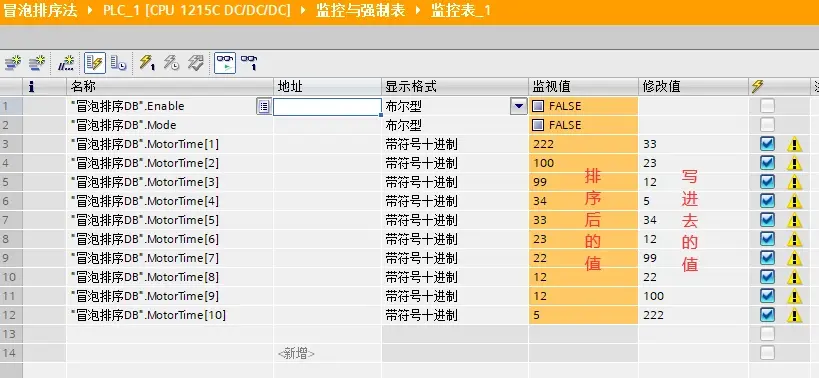

4、程序验证
